Ürün Açıklaması

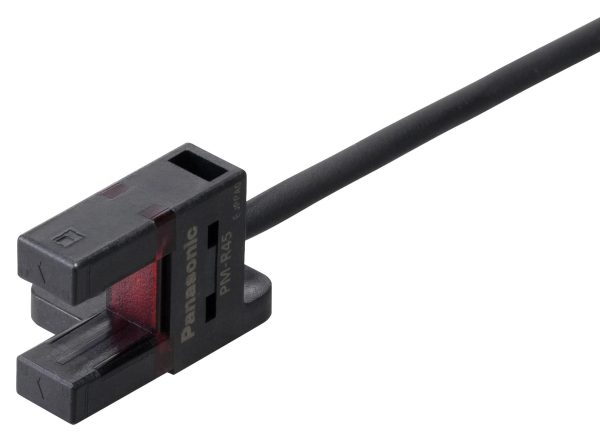

Panasonic PM-R45 Mikroçatal Sensör

Panasonic PM-R45 PM-45 serisine ait R tipi gövde yapısına sahip NPN açık kolektör çıkışlı ve amplifikatör entegreli mikroçatal fotoelektrik sensördür. Verici ile alıcının aynı gövdede karşılıklı konumlandırıldığı 6 mm genişliğindeki optik açıklık üzerinden hareketli bir nesnenin ışık yolunu kesmesini algılar. 1 metre uzunluğundaki sabit bağlantı kablosuyla endüstriyel makinelerde mekanik konum doğrulama geçiş algılama ve referans noktası belirleme işlemlerinde kullanılabilir.

PM-R45’in seçiminde belirleyici unsur R tipi gövde geometrisinin makinenin montaj yüzeyine uygunluğudur. Sensör özellikle bir hareketli parçanın çatal açıklığına kontrollü biçimde girmesi gereken mekanizmalarda değerlendirilebilir. Optik algılama bölgesinin sabit olması algılama noktasının mekanik yerleşim üzerinden tanımlanmasını gerektirir.

Panasonic PM-R45 Teknik Özellikleri

PM-R45 Sensörünün Makine Referanslama Sistemlerindeki Görevi

Endüstriyel hareket sistemlerinde bir mekanizmanın belirli bir konuma ulaştığının doğrulanması sonraki işlem adımının güvenilir biçimde başlatılması açısından önemlidir. PM-R45 uygun bir mekanik işaretleyicinin optik açıklıktan geçmesini algılayarak bu doğrulama işlemine katkı sağlayabilir.

Örneğin doğrusal hareket eden bir taşıyıcı belirli bir noktaya geldiğinde üzerindeki işaretleyici sensörün ışık yolunu kesebilir. Kontrol sistemi bu sinyali taşıyıcının ilgili konuma ulaştığına ilişkin bir bilgi olarak değerlendirebilir.

Bu kullanım biçiminde PM-R45 hareketin gerçek mesafesini ölçmez. Sensörün görevi önceden belirlenmiş algılama noktasında optik durum değişikliğini tespit etmektir. Dolayısıyla sistemin konumlandırma doğruluğu mekanik işaretleyicinin yerleşimine ve hareket sisteminin tekrarlanabilirliğine de bağlıdır.

R Tipi Gövde Seçiminde Mekanik Yerleşim Kriterleri

PM-R45’in R tipi gövdesi sensörün algılama açıklığının hareketli parçaya göre uygun yönde konumlandırılmasını gerektirir. Makine tasarımında sensörün yalnızca sabitlenebileceği alan değil optik açıklığın çevresindeki hareket boşluğu da dikkate alınmalıdır.

Algılanacak nesnenin çatal açıklığına giriş yönü montaj yüzeyinin konumu ve bağlantı kablosunun çıkış doğrultusu sensörün makineye entegrasyonunu etkileyen başlıca unsurlardır.

Özellikle mevcut bir sensörün değiştirilmesinde gövde şeklinin benzer görünmesi yeterli değildir. Montaj deliklerinin konumu algılama açıklığının makineye göre yönü ve kablonun yerleşimi karşılaştırılmalıdır.

Alternatif gövde geometrilerini incelemek için Panasonic mikroçatal sensörler ürün grubundaki diğer modeller değerlendirilebilir.

Optik Algılama Bölgesinde Nesne Geometrisinin Önemi

PM-R45 nesnenin ışık demetini kesmesine dayalı bir algılama prensibi kullanır. Bu nedenle algılama performansı nesnenin yalnızca malzemesine değil optik açıklıktan geçiş biçimine de bağlıdır.

Örneğin ince bir metal plaka ışık yolunu yeterli ölçüde kapatacak doğrultuda hareket ediyorsa algılanabilir. Ancak aynı plakanın farklı bir açıyla geçmesi ışık demetini kesen yüzey alanını değiştirebilir.

Bu durum özellikle küçük işaretleyicilerle çalışan mekanizmalarda önemlidir. İşaretleyicinin hareket boyunca optik açıklık içerisinde aynı yükseklikte kalması ve sensör kollarına temas etmemesi gerekir.

PM-R45’in minimum algılanabilir nesne ölçüsü uygun opak nesneler için bir referans sağlar. Uygulamanın gerçek mekanik koşulları bu referans değerin nasıl kullanılacağını belirler.

Light-ON ve Dark-ON Çıkışlarının Farklı Kontrol Senaryolarında Kullanılması

PM-R45 aynı optik algılama bölgesine ait iki farklı anahtarlama durumu sunar. Light-ON çıkışı ışık alındığında Dark-ON çıkışı ise ışık yolu kesildiğinde etkinleşir.

Bir makinede işaretleyicinin algılama bölgesine girmesi kontrol açısından önemliyse Dark-ON çıkışı kullanılabilir. İşaretleyicinin algılama bölgesinden ayrılması veya optik yolun açık olması izlenecekse Light-ON çıkışı değerlendirilebilir.

Bu iki çıkış birbirinden bağımsız iki sensör kanalı olarak düşünülmemelidir. Her iki sinyal de aynı optik ışık yolunun durumunu temsil eder.

PM-R45 Elektriksel Bağlantı Düzeni

NPN açık kolektör çıkış etkin durumda bağlı yük üzerinden 0 V hattına doğru akım çeker. PLC bağlantısında giriş modülünün bu anahtarlama yapısıyla uyumlu olması gerekir.

PM-R45 ile Hızlı Hareketlerin Algılanması

PM-R45’in mikro saniye düzeyindeki tepki süresi kısa süreli optik geçişlerin izlenmesinde önemlidir. Bununla birlikte bir hareketli parçanın sensör açıklığında kaldığı süre hareket hızı ve ışık yolunu kesen uzunluk tarafından belirlenir.

Hızlı bir mekanizmada dar bir işaretleyici kullanılıyorsa sensör çıkışında kısa süreli bir sinyal oluşabilir. Bu sinyalin PLC tarafından algılanabilmesi için dijital girişin filtreleme süresi ve kontrol programının sinyal işleme yöntemi uygun olmalıdır.

Özellikle yüksek çevrim hızına sahip sistemlerde sensörün maksimum tepki frekansı ile kontrol cihazının darbe yakalama kapasitesi birlikte değerlendirilmelidir.

PM-R45 İçin Kablo Güzergâhı ve Elektriksel Bağlantı Planlaması

PM-R45 1 metre uzunluğunda sabit kabloyla sunulur. Bu yapı sensörün yakın bir terminal grubuna veya uygun kontrol bağlantı noktasına bağlanmasını sağlar.

Kablo güzergâhı belirlenirken sensörün montaj konumu kablonun mekanik olarak korunması ve güç hatlarından kaynaklanabilecek elektromanyetik etkiler dikkate alınmalıdır.

Özellikle motor sürücüleri kontaktörler ve elektromanyetik valflerin bulunduğu makinelerde sinyal kablolarının yüksek akım taşıyan hatlardan ayrı yönlendirilmesi önemlidir.

Bağlantı kablosunun uzatılması gereken durumlarda iletken kesiti ve besleme gerilimi düşümü değerlendirilmelidir. Uzun kablo hatlarında kontrol panosundaki gerilim ile sensör bağlantı ucundaki gerçek gerilim aynı olmayabilir.

PM-R45 ve PM-R25 Arasındaki Ürün Ailesi Farkı

PM-R45 ve PM-R25 Panasonic’in farklı mikroçatal sensör serilerinde bulunan R tipi modelleridir. PM-R45 PM-45 serisine, PM-R25 ise PM-25 serisine aittir.

Bu ayrım mevcut makine üzerindeki sensörün değiştirilmesinde önemlidir. İki modelin algılama prensibi benzer olsa da gövde ölçüleri ve mekanik montaj özellikleri ayrı ayrı değerlendirilmelidir.

Özellikle sensörün dar bir mekanik bölgeye yerleştirildiği uygulamalarda seri kodunun doğru belirlenmesi montaj uyumsuzluklarının önlenmesine yardımcı olur.

Panasonic’in farklı sensör teknolojilerini karşılaştırmak isteyen kullanıcılar Panasonic sensör ürün ailesini inceleyebilir.

PM-R45 Kullanımında Çevresel Koşulların Değerlendirilmesi

PM-R45 IP64 koruma sınıfına sahiptir. Bu koruma seviyesi endüstriyel makine ortamlarında belirli toz ve su sıçraması koşullarına karşı dayanım sağlar. Bununla birlikte optik açıklığın kirlenmesi ışık iletimini etkileyebileceğinden bakım sırasında kontrol edilmelidir.

Çalışma sıcaklığı aralığı -25 °C ile +55 °C’dir. Sensörün doğrudan yüksek sıcaklıklı yüzeylere yakın yerleştirilmesi veya mekanik darbelere maruz bırakılması kurulum sırasında ayrıca değerlendirilmelidir.

Optik algılama bölgesinin temiz tutulması mekanik sabitlemenin kontrol edilmesi ve kablo bağlantısının korunması sensörün kullanım koşullarına uygun biçimde çalışmasına katkı sağlar.

Panasonic PM-R45 Fiyat Teklifi ve Türkiye’de Ürün Tedariki

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) PM-R45 mikroçatal sensör için kurumsal satın alma teknik ürün seçimi ve tedarik taleplerini değerlendirir (Panasonic Sensör ISAC). Özellikle PM-45 serisinin R tipi gövdesine ihtiyaç duyulan makine projelerinde ürünün tam model koduyla talep oluşturulması önemlidir.

PM-R45 fiyatı güncel stok durumu sipariş miktarı ve teslim koşulları hakkında bilgi almak için ISAC ile iletişime geçebilirsiniz. Talebinizde PM-R45 stok kodunu ihtiyaç adedini ve varsa mevcut makinedeki sensörün montaj gereksinimlerini paylaşabilirsiniz.

Panasonic PM-R45 Mikroçatal Sensör Hakkında Sık Sorulan Sorular

Panasonic PM-R45 nedir?

PM-R45 Panasonic PM-45 serisinin R tipi NPN çıkışlı mikroçatal fotoelektrik sensörüdür. Küçük opak nesnelerin optik algılama açıklığından geçişini tespit eder.

PM-R45 sensörünün algılama aralığı kaç milimetredir?

PM-R45 6 mm sabit algılama açıklığına sahiptir. Nesne verici ile alıcı arasındaki ışık yolunu keserek algılanır.

PM-R45 NPN mi PNP mi?

PM-R45 NPN açık kolektör transistör çıkışlıdır. PNP çıkış gerektiren uygulamalarda uygun PNP varyantı değerlendirilmelidir.

PM-R45 kaç volt DC ile çalışır?

Sensörün besleme gerilimi 5–24 V DC ±%10’dur. Kontrol sistemi bağlantısı bu elektriksel sınırlar içerisinde yapılmalıdır.

PM-R45 kablo uzunluğu nedir?

Standart PM-R45 modeli 1 metre uzunluğunda sabit bağlantı kablosuna sahiptir.

PM-R45 hangi tür nesneleri algılayabilir?

Optik ışık yolunu yeterli ölçüde kesen opak nesneleri algılayabilir. Nesnenin boyutu ve geçiş doğrultusu algılama performansını etkiler.

PM-R45 üzerinde Light-ON ve Dark-ON çıkışları bulunur mu?

Evet. Sensör ışığın alındığı ve kesildiği durumlara karşılık gelen iki ayrı çıkış sunar.

PM-R45 ile PM-R45-C3 arasındaki fark nedir?

PM-R45 standart 1 metre kablolu modeldir. PM-R45-C3 ise 3 metre kablo uzunluğuna sahip varyanttır.

PM-R45 ile PM-R25 aynı ürün müdür?

Hayır. PM-R45 PM-45 serisine, PM-R25 ise PM-25 serisine aittir. Sensör değişiminde mekanik ölçüler ve montaj uyumluluğu karşılaştırılmalıdır.

PM-R45 için fiyat ve stok bilgisi nasıl alınır?

ISAC üzerinden PM-R45 modelinin güncel fiyatı stok durumu ve tedarik koşulları hakkında bilgi talep edilebilir.

Sonuç: Panasonic PM-R45 ile R Tipi Gövdede Güvenilir Optik Referans Algılama

Panasonic PM-R45 Mikroçatal Sensör PM-45 serisinin R tipi mekanik yapısını NPN çıkışlı optik algılama teknolojisiyle birleştirir. Özellikle hareketli parçaların belirli bir referans noktasından geçişinin doğrulanması gereken makinelerde uygun mekanik yerleşim ve elektriksel bağlantıyla kullanılabilecek kompakt bir algılama bileşenidir.
