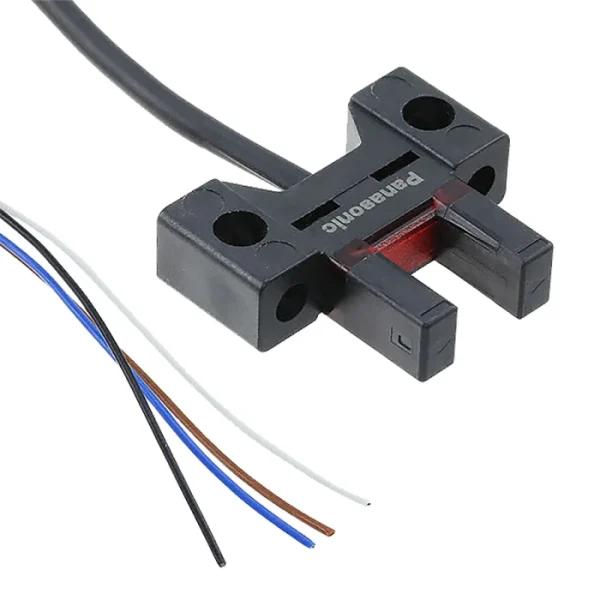

Panasonic PM-K45-P-C3 Mikro Çatal Sensör

Panasonic PM-K45-P-C3 PM-45 serisine ait dahili amplifikatörlü K tipi gövdeye sahip PNP transistör çıkışlı ve 3 metre kablolu mikro çatal fotoelektrik sensördür. Verici ve alıcının karşılıklı konumlandırıldığı U biçimli algılama yapısıyla 6 mm sabit çatal aralığından geçen opak nesnelerin varlığını veya konumunu algılar. Kompakt gövdesi ve Light-ON/Dark-ON çıkışları sayesinde makine hareketlerinin izlenmesi mekanik referans noktalarının belirlenmesi ve küçük parçaların algılanması gereken otomasyon düzeneklerinde kullanılabilir.

PM-K45-P-C3 Teknik Özellikleri

K Tipi Çatal Yapısında Nesne Algılama Nasıl Gerçekleşir?

PM-K45-P-C3 sensöründe ışık vericisi ve alıcısı aynı gövdenin karşılıklı iki koluna yerleştirilmiştir. Aralarındaki optik yol bir nesne tarafından kesildiğinde algılama durumu değişir. Böylece ayrı bir reflektörün veya ikinci bir sensör gövdesinin konumlandırılmasına ihtiyaç duyulmadan geçiş kontrolü gerçekleştirilebilir.

K tipi tasarım sensörün makineye yerleştirilme yönünü ve algılanacak parçanın çatala hangi doğrultudan gireceğini belirleyen mekanik özelliklerden biridir. Panasonic’in PM-45 ailesinde farklı gövde geometrileri bulunur. Bu nedenle seçim yalnızca algılama performansına göre değil montaj yüzeyinin konumu ve hareketli parçanın izlediği güzergâh dikkate alınarak yapılmalıdır.

Gövde üzerindeki ışın konumu işaretleri algılanacak parçanın optik yolu doğru noktadan kesmesine yardımcı olur. Özellikle dar mekanik boşluklarda bu işaretler sensörün hizalanması sırasında kullanışlıdır.

PNP Çıkış ve Light-ON/Dark-ON Sinyallerinin Kullanımı

Panasonic PM-K45-P-C3 PNP açık kolektör çıkış mimarisiyle pozitif anahtarlama mantığına uygun kontrol girişlerinde kullanılmak üzere tasarlanmıştır. Bir PLC girişine bağlanırken kontrol cihazının giriş tipi ortak uç bağlantısı ve çalışma gerilimi birlikte değerlendirilmelidir.

Modelde iki farklı algılama durumunu temsil eden ayrı sinyal çıkışları bulunur:

• Light-ON: Alıcıya ışık ulaştığında etkinleşen çıkıştır. Optik yolun açık olduğu durumun izlenmesini sağlar.
• Dark-ON: Işık yolu kesildiğinde etkinleşen çıkıştır. Nesnenin algılama bölgesine girdiği durumun izlenmesinde kullanılabilir.

Bu iki çıkış kontrol sisteminde farklı sinyal mantıklarının uygulanmasına olanak tanır. Örneğin bir makinede parçanın geçişi kontrol edilirken Dark-ON sinyali tercih edilebilir, ışık yolunun açık olduğunu izleyen başka bir kontrol düzeninde Light-ON çıkışı kullanılabilir. Kullanılmayan çıkış iletkeninin uygun şekilde yalıtılması gerekir.

3 Metre Kablo Uzunluğunun Makine Yerleşimine Etkisi

PM-K45-P-C3 modelinin kablosu sensörün algılama noktasından kontrol panosuna veya ara bağlantı bölgesine uzanan kablo güzergâhının planlanmasında avantaj sağlar. Üç metrelik fabrika çıkışlı kablo kısa kablolu PM-K45-P varyantına göre daha uzak bağlantı noktaları için uygun bir seçenektir.

Makine tasarımında yalnızca sensör ile pano arasındaki doğrusal mesafe değil kablo kanalları hareketli mekanizmalar sabitleme noktaları ve servis payı da hesaba katılmalıdır. Kablo uzatma gereken uygulamalarda Panasonic’in belirttiği iletken kesiti ve toplam hat uzunluğu koşulları esas alınmalıdır.

Hassas Konum Algılama ve Hareket Kontrolü

PM-K45-P-C3 mekanik hareketlerin belirli bir referans konumuna ulaşıp ulaşmadığını izlemek için kullanılabilir. Bir taşıyıcı üzerindeki algılama bayrağı çatal aralığından geçtiğinde sensör kontrol sistemine konum bilgisi aktarabilir. Bu yöntem hareketli mekanizmanın başlangıç noktası veya belirlenen durma konumu için elektriksel geri bildirim oluşturulmasına yardımcı olur.

Döner mekanizmalarda ise uygun şekilde tasarlanmış bir yarık veya algılama parçası kullanılarak referans geçişi belirlenebilir. Böyle bir uygulamada sensörün görevi açısal konumu sürekli ölçmek değil belirli bir fiziksel işaretin optik yolu değiştirdiği anı algılamaktır.

Minimum algılanabilir nesne boyutu küçük parçalarla çalışmaya imkân verse de gerçek uygulama uygunluğu parçanın opaklığına hareket yönüne ve ışın yolunu kesen kesitine bağlıdır. Çok yüksek hareket hızlarında algılama süresi ile kontrol sisteminin giriş tarama veya yakalama kapasitesi birlikte değerlendirilmelidir.

PM-K45-P-C3 Seçiminde Kontrol Edilecek Mekanik ve Elektriksel Koşullar

Bu modelin uygunluğunu belirlerken ilk aşama algılanacak nesnenin sensörün çatal boşluğundan güvenli biçimde geçip geçemeyeceğidir. Nesnenin yalnızca nominal kalınlığı değil hareket sırasında oluşabilecek titreşim ve konum sapmaları da mekanik yerleşimi etkiler.

İkinci aşamada PLC veya kontrol kartının PNP sinyallerini kabul etmesi gerekir. Sensörün besleme aralığı ile kontrol cihazının giriş elektriksel özellikleri birbirinden ayrı parametrelerdir. Çıkışa bağlanacak yükün akım gereksinimi de sensörün izin verilen sınırları içerisinde olmalıdır.

Son olarak K tipi gövdenin montaj yönü vida bağlantı noktaları ve kablo çıkışının makine üzerindeki diğer bileşenlerle ilişkisi incelenmelidir. Panasonic PM-45 ailesindeki alternatif gövde şekilleri aynı algılama prensibini farklı mekanik yerleşimlere uyarlamak amacıyla değerlendirilebilir.

Benzer ürün ailelerini ve montaj seçeneklerini karşılaştırmak için Panasonic mikro çatal sensörler sayfası incelenebilir. Model bazında ürün araştırması yapan kullanıcılar ise Panasonic mikro çatal sensör modelleri üzerinden ilgili seçenekleri değerlendirebilir.

Panasonic PM-K45-P-C3 Fiyat Teklifi ve Türkiye’de Sensör Tedariki

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) endüstriyel otomasyon projelerinde Panasonic sensörlerin seçimi ve tedariki konusunda hizmet sunar (Panasonic Sensör ISAC). PM-K45-P-C3 için fiyat stok durumu sipariş adedi ve teslimat koşulları hakkında güncel bilgi talep edilebilir.

Teklif oluşturulması için PM-K45-P-C3 stok kodunu ve ihtiyaç duyulan miktarı ISAC iletişim kanalı üzerinden paylaşabilirsiniz. Mevcut bir sensörün değiştirilmesi planlanıyorsa bağlantı tipi çıkış mantığı ve montaj alanına ilişkin bilgiler de teknik değerlendirmeye yardımcı olur.

PM-K45-P-C3 modelinin üretici tarafından belirtilen teknik ayrıntıları ve bağlantı bilgileri için Panasonic PM-K45-P-C3 resmi ürün sayfasını inceleyebilirsiniz.

Panasonic PM-K45-P-C3 Mikro Çatal Sensör Hakkında Sık Sorulan Sorular

PM-K45-P-C3 hangi tip sensördür?

Panasonic PM-K45-P-C3 dahili amplifikatörlü U biçimli mikro fotoelektrik sensördür. K tipi kompakt gövdeye sahiptir.

PM-K45-P-C3 kaç volt ile çalışır?

Modelin nominal besleme aralığı 5–24 V DC’dir ve belirtilen gerilim toleransı ±%10’dur.

PM-K45-P-C3 PNP mi NPN mi?

PM-K45-P-C3 PNP açık kolektör transistör çıkışlıdır. NPN çıkış gereken sistemler için aynı serinin farklı varyantları değerlendirilir.

PM-K45-P-C3 kablosu kaç metredir?

Ürün fabrikada bağlanmış 3 metre uzunluğunda dört damarlı PVC kabloyla sunulur.

PM-K45-P-C3 ile PM-K45-P arasındaki fark nedir?

İki model de K tipi gövdeye ve PNP çıkışa sahiptir. PM-K45-P-C3 modelinin kablosu 3 metre PM-K45-P modelinin kablosu ise 1 metredir.

PM-K45-P-C3 küçük nesneleri algılayabilir mi?

Evet. Belirtilen minimum algılanabilir nesne boyutu 0 8 × 1 2 mm opak nesnedir. Gerçek algılama nesnenin ışın yoluna göre konumuna bağlıdır.

PM-K45-P-C3 PLC bağlantısına uygun mudur?

PNP çıkışı destekleyen ve sensörün elektriksel değerleriyle uyumlu PLC dijital girişlerinde kullanılabilir.

PM-K45-P-C3 için reflektör gerekir mi?

Hayır. Işık vericisi ve alıcısı aynı çatal gövde içerisinde karşılıklı yerleştirilmiştir.

PM-K45-P-C3 fiyatı ve stok bilgisi nasıl öğrenilir?

Güncel fiyat stok ve termin bilgileri için ISAC’a ürün kodu ve talep edilen adet ile başvurulabilir.

Sonuç: Panasonic PM-K45-P-C3 ile Kompakt Yapıda PNP Konum Algılama

Panasonic PM-K45-P-C3 mikro çatal sensör K tipi kompakt montaj geometrisi PNP çıkış yapısı ve uzun kablo bağlantısı gerektiren makine düzenekleri için değerlendirilebilecek bir çözümdür. Özellikle küçük opak nesnelerin geçişini veya mekanik referans işaretlerini izleyen sistemlerde algılama hassasiyeti ile kontrol girişinin elektriksel uyumu birlikte ele alındığında işlevsel bir sensör seçeneği sunar.
