Ürün Açıklaması

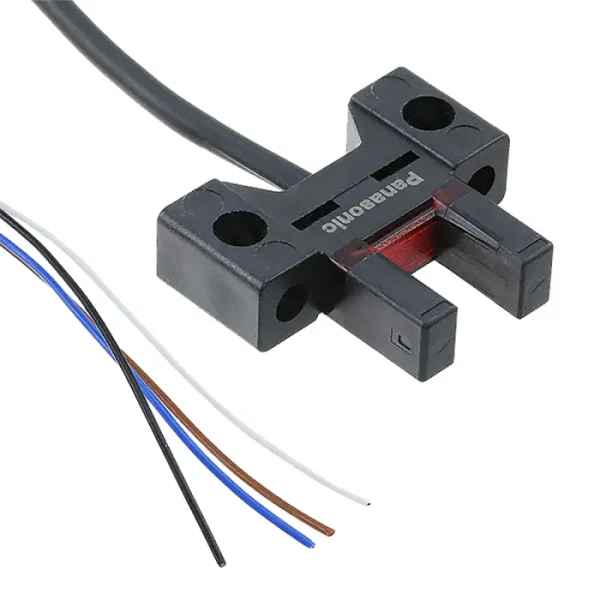

Panasonic PM-K45 NPN Çıkışlı Kompakt Mikro Çatal Sensör

Panasonic PM-K45 PM-45 serisine ait dahili amplifikatörlü NPN açık kolektör çıkışlı ve K tipi kompakt gövdeye sahip mikro çatal fotoelektrik sensördür. Karşılıklı yerleştirilmiş kızılötesi ışık vericisi ile alıcısı arasındaki 6 mm sabit algılama boşluğundan geçen opak nesneleri tespit eder. PM-K45 modelinin ayırt edici tasarım özellikleri arasında IP64 korumalı bütünleşik gövde ışık demetinin konumlandırılmasını kolaylaştıran referans işaretleri ve farklı açılardan görülebilen çalışma göstergesi bulunur.

PM-K45 makine parçalarının belirli bir konuma ulaşmasını izleyen sistemlerde palet konumlandırma mekanizmalarında ve döner ekipmanların başlangıç noktasının belirlenmesinde kullanılabilir. Kompakt yapısı sayesinde sınırlı montaj alanlarına yerleştirilebilir. Light-ON ve Dark-ON için ayrı sinyal çıkışlarının bulunması algılama olayının kontrol sisteminde istenen mantıkla değerlendirilmesine olanak tanır.

Panasonic PM-K45 Teknik Özellikleri

PM-45 Serisinin Optik Gövde Tasarımı

PM-K45 sensörünün optik algılama bölümü verici ve alıcı elemanları tek bir gövdede bir araya getirir. Bu düzen sayesinde karşılıklı iki bağımsız sensör ünitesinin ayrı ayrı konumlandırılmasına gerek kalmaz. Algılanacak mekanik parça çatal açıklığındaki ışık demetini kestiğinde sensör çıkışlarında durum değişikliği meydana gelir.

Panasonic PM-45 ailesinin tasarımında verici ve alıcı bölümleri önceki gövde tasarımlarına göre daha ince yapılandırılmıştır. Optik elemanlar arasındaki mesafenin artırılması algılanacak parçanın çatal bölgesinden geçişinde daha geniş bir mekanik açıklık sağlar. Bu özellik özellikle sensörün çevresinde hareket eden metal tetikleme parçalarının bulunduğu uygulamalarda önemlidir.

Gövde üzerinde ışık demetinin üst ve alt sınırlarını belirlemeye yardımcı olan işaretler bulunur. Bu işaretler ön arka ve yan yönlerden görülebildiği için algılanacak parçanın optik yola göre yerleştirilmesini kolaylaştırır. Montaj sırasında yalnızca çatal boşluğunun merkezine bakmak yerine bu referansların kullanılması algılama noktasının daha kontrollü belirlenmesini sağlar.

NPN Bağlantısı ve İki Ayrı Anahtarlama Çıkışı

PM-K45 kontrol sistemine iki farklı algılama durumu iletebilen NPN çıkış mimarisine sahiptir. Light-ON çıkışı siyah Dark-ON çıkışı beyaz iletken üzerinden sağlanır. Kahverengi iletken pozitif beslemeye mavi iletken ise 0 V hattına bağlanır.

Light-ON çıkışı sensörün alıcı bölümü ışığı gördüğünde aktif duruma geçer. Dark-ON çıkışı ise optik yol bir nesne tarafından kesildiğinde aktif olur. Bu iki sinyal farklı kontrol mantıkları için kullanılabilir, ancak sensörün tek bir algılama bölgesi bulunduğundan birbirinden bağımsız iki fiziksel nesne algılama kanalı olarak değerlendirilmez.

NPN çıkışlı sensörler aktif durumda yük akımını 0 V yönüne çeken devre yapısıyla çalışır. PM-K45 modelinin PLC girişine bağlanmasında giriş ortak uç bağlantısı giriş devresinin kabul ettiği sinyal tipi ve sensörün çıkış sınırları birlikte dikkate alınmalıdır. Kullanılmayan çıkış kablosunun ucu elektriksel olarak yalıtılmalıdır.

Konum Ayarlamasında Görsel Gösterge ve Optik Referanslar

PM-K45 üzerinde bulunan turuncu çalışma göstergesi sensörün ışık aldığı durumda yanar. Göstergenin üstten ve yanlardan izlenebilmesi sensörün makineye monte edildiği konumlarda algılama durumunun gözlemlenmesini kolaylaştırır.

Örneğin bir palet durdurma mekanizmasında tetikleme parçasının sensörün optik yoluna hangi noktada girdiği çalışma göstergesi üzerinden takip edilebilir. Bu yöntem ilk mekanik ayarlama sırasında algılama konumunun belirlenmesine yardımcı olur.

Hassas konumlandırma uygulamalarında gösterge yalnızca görsel kontrol amacı taşır. Hareketin gerçek durdurma noktası PLC giriş gecikmesi kontrol programı mekanik atalet ve tahrik sisteminin tepki süresiyle birlikte oluşur. Bu nedenle sensörün optik tekrarlanabilirliği ile makinenin toplam konumlandırma doğruluğu birbirinden ayrı değerlendirilir.

IP64 Koruma ve Mekanik Dayanımın Uygulamaya Etkisi

PM-45 serisinde kullanılan bütünleşik kalıplama yöntemi algılama yüzeyindeki ve ana gövdedeki oluk ve boşlukları azaltacak şekilde geliştirilmiştir. Bu tasarım toz ve su sıçramalarının algılama bölgesinde oluşturabileceği olumsuz etkilerin azaltılmasına katkıda bulunur.

PM-K45’in IP64 koruma derecesi sensörün toza karşı korunduğunu ve su sıçramalarına dayanım gösterdiğini belirtir. Bununla birlikte optik yüzeylerin temizliği fotoelektrik algılama performansı açısından önemini korur. Özellikle yağ yoğun partikül veya kir birikiminin bulunduğu makinelerde sensörün konumu bakım erişimi de düşünülerek belirlenebilir.

Gövdenin kablo bağlantısı ve iç devre gibi mekanik gerilimin yoğunlaşabildiği bölümleri reçineyle desteklenmiştir. Üretici tarafından belirtilen titreşim ve darbe dayanımı sensörün endüstriyel makine koşullarına yönelik tasarımını destekler. Hareketli bir gövdeye montaj planlanıyorsa standart kablonun maruz kalacağı sürekli bükülme ayrıca değerlendirilmelidir.

PM-K45 Seçiminde Gövde Kablo ve Çıkış Uyumluluğu

PM-K45 modelinin seçilmesinde üç temel konu öne çıkar: mekanik yerleşim kontrol girişinin elektriksel yapısı ve bağlantı kablosunun uzunluğu. Sensörün K tipi gövdesi montaj yüzeyindeki vida konumları ve hareketli parçanın geçiş doğrultusuyla birlikte değerlendirilmelidir.

PM-45 ailesindeki modeller arasında aynı optik algılama prensibini kullanan farklı gövde geometrileri bulunur. K T L Y F ve R tipi gövdeler makine üzerindeki yerleşim ihtiyacına göre seçenek sunar. Dolayısıyla sensörün algılama özelliklerinin uygun olması her gövde tipinin aynı montaj alanına yerleştirilebileceği anlamına gelmez.

PM-K45-C3 aynı K tipi NPN yapı için 3 metre kablolu seçenektir. PM-K45-P ise PNP çıkış gerektiren kontrol sistemlerine yönelik varyanttır. Standart PM-K45’in bir metre kablosu yeterliyse ve NPN giriş uyumluluğu sağlanıyorsa ek kablo uzunluğu veya farklı çıkış tipi gerektirmeyen uygulamalarda doğrudan değerlendirilebilir.

Panasonic’in farklı gövde ve bağlantı seçenekleri hakkında mikro çatal sensör teknolojileri ve model seçimi içeriğinden yararlanabilirsiniz. Ürün karşılaştırması yapmak için Panasonic mikro çatal sensör ürün grubunu inceleyebilirsiniz.

Panasonic PM-K45 Türkiye Satışı Sipariş ve Fiyat Bilgileri

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) PM-K45 NPN mikro çatal sensör için kurumsal satış ürün seçimi ve tedarik taleplerini değerlendirmektedir. (Panasonic Sensör ISAC) Yeni makine projelerinde veya mevcut sensör değişimlerinde PM-K45 fiyatı stok bilgisi ve teslimat koşulları talep edilen ürün miktarına göre öğrenilebilir.

PM-K45 satın alma veya fiyat teklifi talepleriniz için ISAC satış ekibine ürün kodunu ve ihtiyaç adedini iletebilirsiniz. Mevcut bir makinedeki sensörün yerine kullanılacaksa bağlantı tipi ve montaj alanı bilgileri de doğru ürün seçimini kolaylaştırır.

Gövde ölçüleri elektriksel karakteristikler ve ürünün teknik çizimleri için Panasonic PM-K45 resmi ürün sayfası üzerinden üretici dokümantasyonu incelenebilir.

Panasonic PM-K45 NPN Çıkışlı Kompakt Mikro Çatal Sensör Hakkında Sık Sorulan Sorular

Panasonic PM-K45 hangi sensör serisine aittir?

PM-K45 Panasonic PM-45 serisinin K tipi kompakt kablolu mikro fotoelektrik sensör modelidir. Dahili amplifikatöre sahiptir.

PM-K45 sensöründe hangi kablo hangi görevi üstlenir?

Kahverengi kablo pozitif besleme mavi kablo 0 V siyah kablo Light-ON ve beyaz kablo Dark-ON çıkışıdır. Kullanılmayan çıkış iletkeni yalıtılır.

PM-K45 sensörünün ışık demeti nasıl hizalanır?

Gövde üzerindeki optik referans işaretleri ışık demetinin üst ve alt sınırlarını gösterir. Bu işaretler algılanacak parçanın geçiş noktasının ayarlanmasını kolaylaştırır.

PM-K45 metal parçaları algılayabilir mi?

Evet. Metal parça sensörün optik yolunu kesecek boyut ve konumdaysa algılanabilir. Sensör metalin manyetik veya endüktif özelliklerini değil ışık yolunun kesilmesini değerlendirir.

PM-K45 modelinde harici amplifikatör gerekir mi?

Hayır. PM-K45 amplifikatörü kendi gövdesinde bulunan bir fotoelektrik sensördür. Uygun besleme ve kontrol bağlantısıyla kullanılabilir.

PM-K45 kaç amperlik yükü anahtarlayabilir?

Çıkışın maksimum akım kapasitesi 50 mA yani 0 05 A’dir. Daha yüksek akım gerektiren yükler için uygun bir arayüz devresi kullanılabilir.

PM-K45 ile PM-K45-C3 arasındaki fark nedir?

PM-K45 standart 1 metre kabloya PM-K45-C3 ise 3 metre kabloya sahiptir. Her iki model de NPN çıkışlı K tipi PM-45 sensörüdür.

PM-K45 sensörü hangi vida ölçüleriyle monte edilir?

PM-45 serisinin K tipi gövdesi M2 veya M3 vidalarla monte edilebilir. Bu gövde düzeninde iki montaj vidası kullanılır.

PM-K45 doğrudan 24 V DC ile beslenebilir mi?

Evet. Nominal 24 V DC sensörün belirtilen besleme aralığındadır. Besleme toleransı ve dalgalanma sınırları korunmalıdır.

PM-K45 stok durumu ve satış fiyatı nasıl öğrenilir?

PM-K45 için güncel stok fiyat teklifi ve tedarik koşulları ISAC üzerinden öğrenilebilir. Talep sırasında ürün kodu ve satın alınacak miktar belirtilir.

Sonuç: Panasonic PM-K45 ile Kompakt Montaj ve Hassas Optik Kontrol

Panasonic PM-K45 NPN Çıkışlı Kompakt Mikro Çatal Sensör dar montaj alanlarında optik konum algılamayı kolaylaştıran K tipi gövdesi IP64 korumalı bütünleşik yapısı ve görsel hizalama işaretleriyle öne çıkar. PM-45 ailesinin hassas algılama özelliklerini NPN kontrol sistemleriyle birleştiren bu model, palet konumlandırma hareketli mekanizma referans kontrolü ve döner parçaların başlangıç noktası algılama uygulamalarında değerlendirilebilir. Özellikle standart kablo uzunluğunun yeterli olduğu kompakt montaj ve tekrarlanabilir algılama gerektiren projelerde işlevsel bir ürün seçeneğidir.
