Ürün Açıklaması

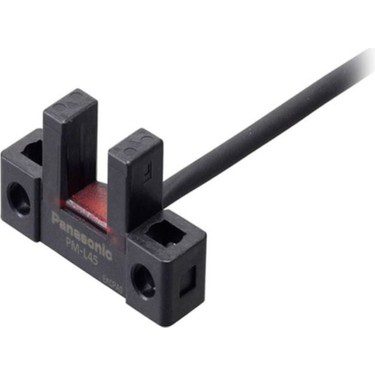

Panasonic PM-L45-P-C3 Mikroçatal Sensör

Panasonic PM-L45-P-C3 PM-45 serisine ait L tipi gövdeye sahip amplifikatör entegreli U-yuvalı mikro fotoelektrik sensördür. 6 mm sabit algılama aralığı PNP transistör çıkışı ve 3 metre bağlantı kablosuyla küçük mekanik parçaların geçişini hareketli elemanların konumunu ve makine referans noktalarını algılamak için kullanılır. Verici ve alıcının aynı gövdede karşılıklı konumlandırılması sayesinde algılanacak nesne çatal açıklığından geçtiğinde ışık yolundaki değişim elektriksel çıkış sinyaline dönüştürülür.

Modelin L biçimindeki kompakt yapısı montaj yönünün ve kablo güzergâhının önemli olduğu makine tasarımlarında belirleyici bir özelliktir. Light-ON ve Dark-ON işlevleri için iki ayrı çıkış sunması kontrol sisteminin ışık alınması veya kesilmesi durumlarından hangisini değerlendireceğine göre bağlantı yapılmasına olanak tanır.

PM-L45-P-C3 Teknik Özellikleri

L Tipi Çatal Gövdenin Makine Yerleşimine Etkisi

PM-L45-P-C3 modelinin L tipi tasarımı sensörün makine içerisindeki konumlandırılmasında dikkate alınması gereken temel fiziksel özelliğidir. Algılama bölgesi gövdenin iki kolu arasında yer alır. Bu nedenle algılanacak parçanın hareket doğrultusu ile sensörün çatal açıklığı arasında uygun bir geometrik ilişki kurulmalıdır.

Özellikle hareketli kızakların döner mekanizmaların veya belirli bir referans noktasından geçen metal işaretleyicilerin izlenmesinde sensörün algılama yuvası ile mekanik hareketin eşleştirilmesi önemlidir. Montaj sırasında yalnızca sensörün sabitlenebileceği alan değil hareketli parçanın sensöre temas etmeden açıklıktan geçebilmesi de değerlendirilir.

Farklı gövde geometrilerine sahip seçenekleri incelemek isteyen kullanıcılar Panasonic mikroçatal sensörler hakkındaki ürün ailesi açıklamalarından yararlanabilir.

PNP Çıkış ve Light-ON / Dark-ON Bağlantı Mantığı

Panasonic PM-L45-P-C3 PNP açık kolektör çıkış yapısıyla pozitif anahtarlama mantığı kullanan kontrol girişlerine yönelik bir sensördür. Çıkışın bir PLC veya başka bir kontrol cihazına bağlanmasında giriş devresinin elektriksel özellikleri ve ortak referans bağlantısı dikkate alınır.

Sensörde iki farklı çalışma durumuna karşılık gelen ayrı sinyal iletkenleri bulunur:

• Siyah iletken – Light-ON: Alıcı ışığı algıladığında ilgili çıkış etkinleşir.
• Beyaz iletken – Dark-ON: Verici ile alıcı arasındaki ışık yolu kesildiğinde ilgili çıkış etkinleşir.

Bu yapı algılama mantığının sensör üzerinde mekanik bir ayarla değiştirilmesi yerine uygulamanın gerektirdiği çıkışın seçilmesine imkân verir. Örneğin bir mekanizmanın başlangıç noktasını işaretleyen parçanın çatal açıklığına girmesiyle kontrol sisteminde sinyal oluşması isteniyorsa Dark-ON çıkışı değerlendirilebilir.

İki çıkışın bulunması bunların birbirinden bağımsız iki algılama kanalı olduğu anlamına gelmez. Her iki sinyal aynı optik algılama bölgesinin farklı ışık durumlarını temsil eder. Kullanılmayan çıkış iletkeni elektriksel olarak yalıtılmalıdır.

6 mm Algılama Açıklığında Parça Geçişi ve Hassasiyet

PM-L45-P-C3 sensörünün sabit çatal açıklığı algılanacak nesnenin fiziksel boyutlarının seçim sürecinde doğrudan değerlendirilmesini gerektirir. Parçanın algılama bölgesinden geçişi sırasında ışık demetini yeterli ölçüde kesmesi güvenilir anahtarlama için temel koşuldur.

Üretici tarafından belirtilen minimum algılanabilir nesne boyutu küçük opak parçaların algılanması açısından referans oluşturur. Bununla birlikte gerçek uygulamada parçanın şekli hareket yönü konumu ve ışık demetini kesme biçimi birlikte ele alınmalıdır.

0 01 mm veya daha düşük tekrarlanabilirlik değeri aynı mekanik hareketin tekrarlandığı konum algılama uygulamalarında avantaj sağlar. Ancak bu değer sensörün mutlak konum ölçümü yaptığı anlamına gelmez. PM-L45-P-C3 sürekli mesafe ölçen analog bir cihaz değil optik geçiş durumuna göre anahtarlama sinyali üreten bir sensördür.

Hızlı Hareket Eden Mekanizmalarda Tepki Süresinin Önemi

Üretim makinelerinde hareketli bir parçanın sensörün algılama alanında kaldığı süre hareket hızına ve parçanın ışık yolunu kesen uzunluğuna bağlıdır. Kısa süreli geçişlerin algılanmasında sensörün elektriksel tepki süresi kritik hale gelir.

PM-L45-P-C3 modelinde ışığın alınması ve kesilmesi için farklı tepki süreleri tanımlanmıştır. Bu özellik hızlı hareket eden mekanik işaretleyicilerin veya dar algılama bölgelerinden geçen parçaların kontrol edilmesinde önem taşır.

Sensörün maksimum tepki frekansı tek başına tüm sistemin aynı hızda çalışacağını garanti etmez. PLC giriş filtreleme süresi kontrol programının tarama döngüsü ve mekanik geçiş aralığı da algılama sonucunu etkiler. Bu nedenle yüksek hızlı uygulamalarda sensör ile kontrol sisteminin birlikte değerlendirilmesi gerekir.

3 Metre Kablolu Bağlantı ve Kurulum Planlaması

PM-L45-P-C3 modelinin 3 metrelik bağlantı kablosu sensörün kontrol panosuna veya ara bağlantı noktasına belirli bir mesafeden bağlanmasına olanak sağlar. Makine üzerindeki kablo güzergâhı belirlenirken hareketli parçalar kablo bükülme bölgeleri ve elektriksel gürültü kaynakları dikkate alınmalıdır.

Üretici uygun kesitli uzatma kablosuyla toplam bağlantı uzunluğunun 100 metreye kadar çıkarılabileceğini belirtir. Uzatma kablosunun 0 3 mm² veya daha büyük kesitli olması ve kablo uzunluğuna bağlı gerilim düşümünün değerlendirilmesi gerekir. Özellikle 20 metre ve üzerindeki uzatmalarda sensör bağlantı ucundaki besleme geriliminin en az 4 5 V olması şartı önemlidir.

Motorlar solenoidler ve elektromanyetik valfler gibi elektriksel anahtarlama elemanlarının bulunduğu sistemlerde sensör kablosunun güç hatlarıyla aynı güzergâhta taşınmaması istenmeyen giriş sinyallerinin önlenmesine yardımcı olur.

PM-L45-P-C3 Hangi Uygulamalar İçin Tercih Edilir?

Bu model nesnenin çatal açıklığından geçebildiği ve kontrol sisteminin dijital konum veya geçiş bilgisine ihtiyaç duyduğu kompakt mekanizmalarda kullanılabilir. Uygulama uygunluğu algılanacak parçanın boyutlarına ve makinenin fiziksel yerleşimine bağlıdır.

• Palet konumlandırma: Palete bağlı mekanik bir işaretleyicinin algılanmasıyla durdurma veya konum kontrolü için sinyal oluşturulması.
• Lineer hareket referansı: Hareketli kızak üzerindeki algılama parçasının başlangıç konumundan geçişinin belirlenmesi.
• Döner mekanizma referansı: Dönen bir elemandaki yarık veya uygun işaretleyici aracılığıyla belirli açısal konumun algılanması.

Bu uygulamalarda sensör mekanik hareketin gerçekleştiğini kontrol sistemine bildiren bir bileşen olarak görev yapar. Hareketin durdurulması sayılması veya sonraki işlem adımının başlatılması ise bağlı kontrol sisteminin programına göre gerçekleştirilir.

PM-L45-P-C3 ile Diğer PM-45 Varyantlarının Seçimi

Panasonic PM-45 ailesinde gövde şekli çıkış tipi ve kablo uzunluğu bakımından farklı seçenekler bulunur. PM-L45-P-C3 seçilirken özellikle mevcut montaj alanının L tipi sensöre uygunluğu ve kontrol girişinin PNP sinyalini desteklemesi değerlendirilmelidir.

Aynı gövde ailesindeki PM-L45-P modeli de PNP çıkışlıdır, ancak 1 metre kabloyla sunulur. PM-L45-C3 ise 3 metre kablolu NPN çıkışlı varyanttır. Dolayısıyla model değişimi yapılırken yalnızca fiziksel görünümün benzer olması yeterli değildir.

Mevcut makinedeki bir sensörün değiştirilmesinde orijinal model kodunun tam olarak karşılaştırılması yanlış çıkış tipi veya uygun olmayan kablo uzunluğu nedeniyle oluşabilecek bağlantı sorunlarını önler. Farklı Panasonic sensör çözümleri için Panasonic sensör ürün grubunu inceleyebilirsiniz.

Panasonic PM-L45-P-C3 Fiyat Teklifi ve Türkiye’de Distribütör Tedariki

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) PM-L45-P-C3 mikroçatal sensör için kurumsal satın alma ürün seçimi ve tedarik taleplerinde destek sunar (Panasonic Sensör ISAC). Projeye yönelik fiyat stok durumu sipariş miktarı ve teslim süresi bilgileri için ürünün tam stok koduyla teklif talebi oluşturulabilir.

Mevcut bir makinede kullanılacak sensör için teknik değerlendirme isteniyorsa PLC giriş tipi bağlantı gereksinimi ve montaj koşulları paylaşılabilir. Satın alma ve toplu sipariş taleplerinizi ISAC iletişim kanalı üzerinden PM-L45-P-C3 stok kodu ve ihtiyaç adedini belirterek iletebilirsiniz.

Panasonic PM-L45-P-C3 Mikroçatal Sensör Hakkında Sık Sorulan Sorular

Panasonic PM-L45-P-C3 nedir?

PM-L45-P-C3 Panasonic PM-45 serisinin L tipi PNP çıkışlı ve 3 metre kablolu mikroçatal sensörüdür. Çatal açıklığındaki ışık yolunun kesilmesini veya yeniden açılmasını algılar.

PM-L45-P-C3 kaç volt ile çalışır?

Sensörün nominal besleme aralığı 5–24 V DC ±%10’dur. Besleme hattındaki dalgalanma üreticinin belirttiği sınırlar içinde tutulmalıdır.

PM-L45-P-C3 NPN mi PNP mi?

Bu model PNP açık kolektör transistör çıkışına sahiptir. NPN giriş bağlantısı gerektiren sistemler için uygun çıkış varyantı ayrıca seçilir.

PM-L45-P-C3 üzerinde iki ayrı çıkış var mı?

Evet. Sensörde Light-ON ve Dark-ON işlevlerini sağlayan iki ayrı çıkış bulunur. Bunlar aynı algılama bölgesinin farklı ışık durumlarına karşılık gelir.

PM-L45-P-C3 kablosu kaç metredir?

Ürün 3 metre uzunluğunda dört damarlı PVC bağlantı kablosuna sahiptir.

PM-L45-P-C3 metal dışındaki parçaları algılayabilir mi?

Evet. Algılama prensibi metal varlığına değil verici ile alıcı arasındaki ışık yolunun kesilmesine dayanır. Nesnenin optik özellikleri ve boyutları algılama sonucunu etkiler.

PM-L45-P-C3 PLC girişine bağlanabilir mi?

Evet PNP çıkışla uyumlu PLC dijital girişlerine bağlanabilir. Giriş devresinin gerilim ve akım gereksinimleri sensörün çıkış değerleriyle uyumlu olmalıdır.

PM-L45-P-C3 ile PM-L45-P arasındaki fark nedir?

Temel fark bağlantı kablosunun uzunluğudur. PM-L45-P modeli 1 metre PM-L45-P-C3 modeli ise 3 metre kabloya sahiptir.

PM-L45-P-C3 dış ortamda kullanılabilir mi?

Ürün IP64 koruma sınıfına sahiptir. Kullanım ortamının sıcaklık nem ve kirlenme koşulları ile sensörün koruma seviyesi birlikte değerlendirilmelidir.

PM-L45-P-C3 fiyatı ve stok bilgisi nasıl öğrenilir?

Güncel fiyat stok durumu ve tedarik koşulları için ISAC’tan teklif alınabilir. Talepte PM-L45-P-C3 stok kodunun ve ihtiyaç miktarının belirtilmesi yeterlidir.

Modelin elektriksel bağlantı değerleri çevresel dayanım özellikleri ve teknik çizimleri için Panasonic PM-L45-P-C3 resmi ürün sayfasını inceleyebilirsiniz.

Sonuç: Panasonic PM-L45-P-C3 Mikroçatal Sensör ile Kompakt ve Hassas Konum Algılama

Panasonic PM-L45-P-C3 Mikroçatal Sensör L tipi montaj geometrisi PNP çıkış yapısı hızlı optik tepki karakteristiği ve 3 metrelik bağlantı kablosuyla kompakt makine mekanizmalarında konum ve geçiş algılama için değerlendirilebilecek bir çözümdür. Özellikle küçük mekanik işaretleyicilerin algılanması gereken uygulamalarda doğru montaj ve kontrol sistemi uyumluluğu sağlandığında güvenilir dijital algılama altyapısı oluşturulmasına katkı sağlar.
