Ürün Açıklaması

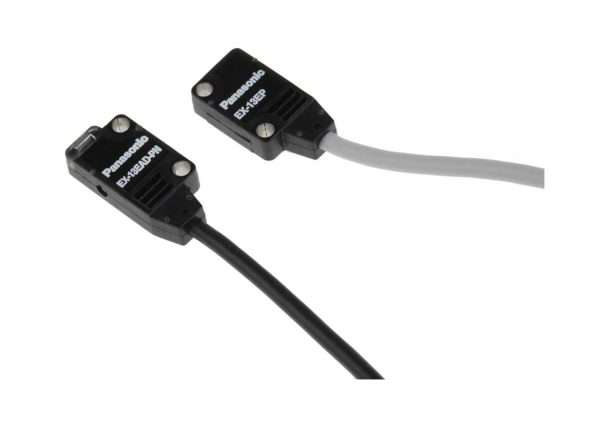

Panasonic EX-13EA 500 mm Karşılıklı Fotoelektrik Sensör

Panasonic EX-13EA EX-10 Ver.2 serisine ait 500 mm algılama mesafesine sahip yandan algılamalı (side sensing) karşılıklı tip ultra ince fotoelektrik sensördür. Ayrı verici ve alıcı üniteler arasında oluşturulan ışık demetinin kesilmesini algılayarak nesne tespiti gerçekleştirir. NPN açık kolektör çıkışı Light-ON çalışma modu ve 0 5 ms veya daha kısa tepki süresi sayesinde kompakt endüstriyel otomasyon sistemlerinde hızlı nesne algılama için kullanılabilir.

EX-13EA modelinin belirleyici özelliği ışık ekseninin sensör gövdesinin yan tarafından oluşturulmasıdır. Bu yapı sensörün yerleşim yönünün önemli olduğu dar makine bölümlerinde verici ve alıcının karşılıklı konumlandırılmasına olanak tanır. Özellikle küçük parçaların geçiş kontrolü hareketli mekanizmalarda nesne varlığının izlenmesi ve sınırlı montaj alanlarında optik algılama gerektiren uygulamalar için değerlendirilebilir.

Panasonic EX-13EA Teknik Özellikleri

500 mm Karşılıklı Algılama Sisteminin Çalışması

EX-13EA verici üniteden yayılan modüle edilmiş kırmızı ışığın karşı taraftaki alıcı tarafından değerlendirilmesi prensibiyle çalışır. Algılama işlemi nesne yüzeyinden geri dönen ışığa dayanmaz. Bunun yerine iki ünite arasındaki doğrudan optik yolun açık veya kapalı olması değerlendirilir.

Light-ON çalışma modunda alıcı yeterli ışığı aldığında çıkış aktif duruma geçer. Opak bir nesne ışık demetini kestiğinde çıkış durumu değişir. Bu davranış nesnenin ışık yolunu kesmesine göre PLC girişinde sinyal oluşturulması gereken uygulamalarda kontrol mantığının belirlenmesini sağlar.

500 mm algılama mesafesi verici ve alıcı arasındaki izin verilen optik yerleşim aralığını ifade eder. Minimum Ø2 mm nesne algılama değeri ise belirtilen maksimum yerleşim mesafesinde ışık demetini tamamen kesen opak nesneler için tanımlanmıştır. Daha küçük veya ışığı kısmen geçiren parçaların algılanması söz konusu olduğunda nesnenin optik özellikleri ve ışık ekseniyle ilişkisi önem kazanır.

Yandan Algılama Tasarımının Montaja Etkisi

Panasonic EX-13EA ışık ekseninin gövde yerleşimine göre yandan oluşturulduğu bir sensör tasarımına sahiptir. Bu özellik sensörün makine yüzeyine yakın konumlandırıldığı ve optik eksenin belirli bir doğrultuda ilerlemesi gereken montaj düzenlerinde avantaj sağlayabilir.

Verici ve alıcının birbirini doğrudan görebileceği şekilde yerleştirilmesi gerekir. Montaj sırasında iki ünitenin ışık eksenleri aynı doğrultuda hizalandığında alıcıya ulaşan ışığın kararlılığı artırılabilir. Yeşil kararlılık göstergesi ışık alma veya ışık kesilme durumunun kararlı olduğunu izlemek için kullanılabilir.

EX-13EA’nın IP67 koruma sınıfı uygun montaj koşullarında toz girişine ve geçici suya daldırmaya karşı koruma sağlar. Bununla birlikte optik yüzeylerin kirlenmesi ışık yolunun fiziksel olarak engellenmesi veya verici-alıcı hizasının bozulması algılama performansını etkileyebilir.

NPN Çıkışın PLC Bağlantısındaki Önemi

EX-13EA modelinde kullanılan NPN açık kolektör transistör çıkışı aktif durumda akımı 0 V yönüne çeken bir anahtarlama yapısına sahiptir. Bu nedenle sensörün bağlanacağı PLC veya kontrol ünitesinin dijital giriş devresi NPN çıkış karakteristiğiyle uyumlu olmalıdır.

Sensör çıkışının maksimum 50 mA akım kapasitesi bağlanacak yükün elektriksel gereksinimleri açısından önemlidir. PLC girişine bağlantıda giriş devresinin gerilim ve akım özellikleri değerlendirilmelidir. Yüksek akım gerektiren ekipmanlar sensör çıkışına doğrudan bağlanmamalıdır.

EX-13EA’nın verici ve alıcı üniteleri ayrı elektrik bağlantılarına sahiptir. Verici iki damarlı alıcı ise üç damarlı kablo kullanır. Kablo güzergâhı hazırlanırken her iki ünitenin besleme bağlantıları ve alıcının sinyal çıkışı ayrı ayrı dikkate alınmalıdır.

Hızlı Parça Geçişlerinde EX-13EA Kullanımı

0 5 ms veya daha kısa tepki süresi kısa süreli ışık kesilmelerinin algılanması gereken hızlı hareketli mekanizmalarda önemli bir seçim parametresidir. Ancak bir parçanın güvenilir biçimde algılanması yalnızca sensörün tepki süresine bağlı değildir. Nesnenin ışık demetini kesme süresi PLC giriş filtrelemesi ve kontrol sisteminin tarama süresi de birlikte değerlendirilmelidir.

EX-13EA, küçük mekanik parçaların geçiş kontrolü besleme kanallarındaki ürün varlığının izlenmesi ve otomatik montaj makinelerinde parça konumunun algılanması gibi uygulamalarda kullanılabilir. Karşılıklı optik düzen özellikle parçanın ışık yolunu tamamen kesebildiği durumlarda uygun bir algılama yöntemi sunar.

Panasonic’in farklı optik algılama çözümlerini karşılaştırmak için Panasonic sensör ürünleri sayfası incelenebilir. Algılama yöntemlerinin temel farkları hakkında daha geniş bilgiye ihtiyaç duyulduğunda fotoelektrik sensörlerin çalışma prensipleri başlıklı içerik de yararlı olabilir.

Panasonic EX-13EA Fiyat Stok ve Türkiye Satışı

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) EX-13EA fotoelektrik sensör için ürün seçimi kurumsal satın alma ve tedarik taleplerini değerlendirmektedir. (Panasonic Sensör ISAC) kapsamında 500 mm algılama mesafeli NPN çıkışlı ve yandan algılamalı bu model için proje gereksinimlerine yönelik destek alınabilir.

EX-13EA fiyat teklifi güncel stok durumu ve teslim süresi hakkında bilgi almak için ISAC iletişim sayfası üzerinden stok kodunu ve ihtiyaç duyulan ürün adedini iletebilirsiniz.

EX-13EA ile EX-13EA-PN ve EX-13EB Arasındaki Seçim Farkları

EX-13EA ile aynı EX-10 Ver.2 ailesinde bulunan EX-13EA-PN ve EX-13EB modelleri benzer optik algılama ihtiyaçlarına yönelik farklı elektriksel ve çalışma modu seçenekleri sunar.

EX-13EA-PN PNP açık kolektör çıkışlı Light-ON seçeneğidir. EX-13EB ise NPN çıkış yapısını korurken Dark-ON çalışma moduyla ayrılır. Dolayısıyla bu modeller arasında seçim yapılırken yalnızca algılama mesafesine değil kontrol sisteminin giriş yapısına ve ışık kesildiğinde istenen çıkış davranışına da bakılmalıdır.

EX-13EA’nın tercih edilmesi NPN giriş uyumluluğunun ve ışık alındığında aktif çıkış davranışının gerekli olduğu sistemlerde anlamlıdır. Aynı makine üzerinde farklı model kullanılması planlandığında kontrol programındaki sinyal mantığı da değerlendirilmelidir.

Diğer optik algılama modellerini incelemek isteyen kullanıcılar Panasonic fotoelektrik sensörler kategorisinden farklı ürün seçeneklerine ulaşabilir.

Panasonic EX-13EA Hakkında Sık Sorulan Sorular

Panasonic EX-13EA kaç milimetre mesafeden algılama yapar?

EX-13EA karşılıklı verici ve alıcı arasında maksimum 500 mm algılama mesafesine sahiptir.

EX-13EA NPN mi PNP mi?

Panasonic EX-13EA NPN açık kolektör transistör çıkışlıdır. PNP çıkış gerektiren uygulamalarda EX-13EA-PN modeli değerlendirilir.

EX-13EA Light-ON çalışma modu ne anlama gelir?

Light-ON modunda alıcı yeterli ışığı aldığında sensör çıkışı aktif olur. Işık demetinin kesilmesi çıkış durumunun değişmesine neden olur.

EX-13EA küçük nesneleri algılayabilir mi?

Evet. Modelin belirtilen minimum algılanabilir nesne değeri 500 mm verici-alıcı mesafesinde ışığı tamamen kesen Ø2 mm opak nesnedir.

EX-13EA sensöründe verici ve alıcı ayrı mıdır?

Evet. EX-13EA karşılıklı algılama prensibiyle çalışır ve ayrı verici ile alıcı ünitelerinden oluşur.

Panasonic EX-13EA fiyatı nasıl öğrenilir?

EX-13EA için güncel fiyat stok ve kurumsal tedarik bilgileri ISAC üzerinden talep edilebilir. Teklif talebinde ürün kodu ve sipariş adedinin belirtilmesi yeterlidir.

EX-13EA modelinin teknik boyutları bağlantı düzeni ve üretici dokümanları için Panasonic EX-13EA resmi ürün sayfası incelenebilir.

Sonuç: Panasonic EX-13EA ile Kompakt ve Hızlı Fotoelektrik Algılama

Panasonic EX-13EA 500 mm karşılıklı fotoelektrik sensör ultra ince gövde yapısı yandan algılama tasarımı ve hızlı NPN anahtarlama özellikleriyle dar montaj alanlarında nesne tespiti için değerlendirilebilecek bir çözümdür. Light-ON sinyal mantığı ve ayrı verici-alıcı düzeni özellikle kısa mesafeli parça geçiş kontrolü uygulamalarında belirgin seçim avantajları sunar. Uygun kontrol sistemiyle eşleştirildiğinde kompakt otomasyon makinelerinde güvenilir optik algılama altyapısının oluşturulmasına katkı sağlar.
