Ürün Açıklaması

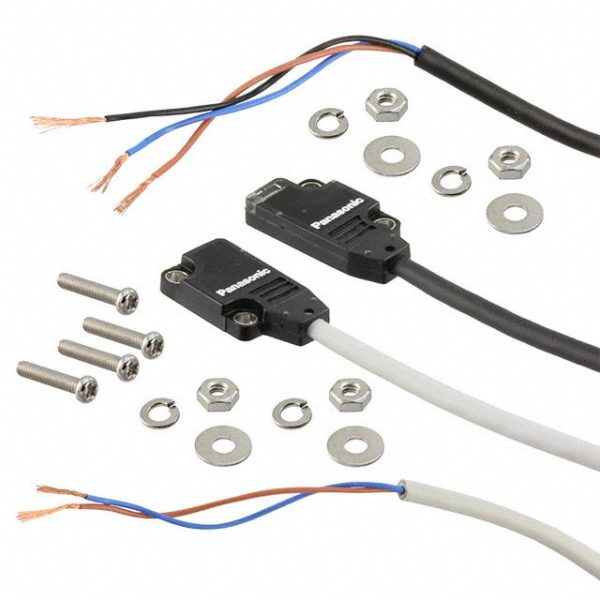

Panasonic EX-13SB 500 mm NPN Dark-ON Dar Işınlı Fotoelektrik Sensör

Panasonic EX-13SB EX-10 Ver.2 serisinin önden algılamalı dar ışınlı NPN çıkışlı ve Dark-ON çalışma moduna sahip karşılıklı fotoelektrik sensörüdür. 500 mm verici-alıcı mesafesinde ışık demetini tamamen kesen Ø1 mm opak nesneleri algılamak üzere tasarlanmıştır. EX-13SB özellikle küçük parçanın optik hattı kapattığı anda aktif çıkış sinyali alınması gereken otomatik besleme parça konumlandırma ve mekanik geçiş kontrolü uygulamalarına uygundur.

Bu modelde nesne algılama olayı alıcıya ulaşan ışığın kesilmesiyle tanımlanır. Dark-ON çalışma mantığı sayesinde parça ışık eksenine girdiğinde NPN çıkış iletime geçer. Böylece kontrol sistemi nesnenin geçişini doğrudan aktif bir dijital giriş durumu üzerinden değerlendirebilir. Dar ışınlı optik yapı ise özellikle standart karşılıklı sensörlerde ışık demetini yeterince kapatamayabilecek küçük opak parçaların algılanmasında önem kazanır.

Panasonic EX-13SB Teknik Özellikler Tablosu

Parça Algılandığında Aktifleşen NPN Sinyal Yapısı

EX-13SB’nin Dark-ON çalışma karakteristiği bir nesnenin ışık demetini kesmesiyle çıkışın ON durumuna geçmesini sağlar. Bu özellik parçanın varlığının aktif sinyal olarak yorumlandığı kontrol sistemlerinde doğrudan kullanılabilir.

Örneğin otomatik bir vida besleme mekanizmasında vidanın transfer kanalındaki belirli bir noktaya ulaştığı an algılanmak istenebilir. Verici ve alıcı vidanın geçiş güzergâhının karşılıklı taraflarına yerleştirilir. Vida optik hattı kapattığında sensörün NPN çıkışı aktifleşir ve kontrol sistemi bu durum değişikliğini işleyebilir.

NPN açık kolektör çıkışı aktif durumda bağlı yükten akımı 0 V yönüne çeker. Bu nedenle EX-13SB’nin kontrol cihazına bağlanmasında giriş devresinin NPN çıkış karakteristiğini desteklemesi gerekir. Dark-ON davranışı nesnenin hangi optik durumda algılandığını NPN yapısı ise elektriksel sinyalin nasıl üretildiğini belirler.

Ø1 mm Opak Nesne Algılama Özelliğinin Uygulamadaki Karşılığı

EX-13SB’nin dar ışınlı optik tasarımı küçük nesnelerin algılanmasına yönelik bir avantaj sağlar. Özellikle ince metal pimler küçük mekanik bağlantı parçaları ve elektronik üretim süreçlerinde kullanılan opak bileşenlerin varlık kontrolü için değerlendirilebilir.

Minimum algılanabilir nesne değeri verici ve alıcının maksimum algılama mesafesinde konumlandırıldığı koşullarda tanımlanmıştır. Bu nedenle nesnenin ışık demetini tamamen kesebilmesi belirtilen hassasiyetin sağlanması açısından önemlidir.

Parçanın çapı kadar hareket doğrultusu da algılama sonucunu etkiler. İnce bir nesne ışık ekseninin dışından geçerse sensör çıkışı değişmez. Bu nedenle algılama noktası tasarlanırken mekanik toleranslar parçanın olası konum değişimleri ve optik hattın yerleşimi birlikte değerlendirilmelidir.

Dar ışınlı algılama nesnenin fiziksel boyutunu ölçmek için değil belirli bir optik kesitte bulunup bulunmadığını belirlemek için kullanılır. Bu ayrım EX-13SB’nin hassas bir varlık sensörü olarak doğru konumlandırılmasını sağlar.

Otomatik Besleme Mekanizmalarında Hatalı Parça Geçişinin İzlenmesi

Parçaların sırayla ilerlediği otomasyon sistemlerinde her parçanın belirlenen noktadan geçmesi üretim döngüsünün devamı açısından önemlidir. EX-13SB küçük opak parçaların geçiş anını kontrol sistemine bildirmek için kullanılabilir.

Bir besleme ünitesinde sensör çıkışının aktifleşmesi parçanın algılama hattına ulaştığını gösterebilir. Kontrol programı bu sinyali mekanizmanın hareket komutlarıyla ilişkilendirerek parça geçişini izleyebilir. Beklenen zaman aralığında algılama sinyali oluşmadığında makine kontrolü uygulamaya göre hata veya bekleme durumu oluşturabilir.

Bu tür bir sistemde sensör tek başına parçanın doğru yönde ilerlediğini veya mekanik olarak uygun biçimde yerleştiğini garanti etmez. EX-13SB optik hattın kesildiği bilgisini sağlar. Daha kapsamlı parça yönü veya şekil kontrolü gereken uygulamalarda ilave algılama yöntemleri kullanılabilir.

Hızlı Anahtarlama ile Kısa Süreli Geçişlerin Takibi

EX-13SB’nin hızlı tepki karakteristiği hareketli nesnenin optik hattı kısa süreli kapattığı uygulamalarda önemlidir. Sensörün çıkış değiştirme süresi ışık durumundaki değişimin elektriksel sinyale aktarılmasındaki gecikmeyi sınırlar.

Ancak bir parçanın geçiş süresi parçanın hareket hızı ve ışık eksenini kapattığı uzunlukla ilişkilidir. Örneğin aynı boyuttaki iki parça farklı hızlarda hareket ettiğinde çıkışın aktif kaldığı süre de farklı olabilir.

PLC üzerinden parça sayma yapılacaksa sensörün ürettiği darbenin kontrol cihazı tarafından algılanabilecek uzunlukta olması gerekir. Giriş filtreleme ayarları ve yüksek hızlı sayıcı özellikleri bu nedenle sistem tasarımının önemli parçalarıdır.

EX-13SB’nin Önden Algılama Düzeninde Mekanik Yerleşim

EX-13SB ışık ekseninin sensörün ön yüzünden oluşturulduğu bir optik geometri kullanır. Verici ve alıcının karşılıklı konumlandırılmasıyla nesne geçiş hattını kesen bir algılama doğrultusu oluşturulur.

Bu yerleşim özellikle iki mekanik yüzey arasında küçük parçaların ilerlediği sistemlerde değerlendirilebilir. Sensörlerin optik yüzeyleri parçanın hareket alanını engellemeyecek ve birbirlerini doğrudan görecek şekilde konumlandırılmalıdır.

Dar ışınlı tasarım nedeniyle hizalama kararlılığı önemlidir. Verici ve alıcının konumu makinenin çalışma sırasında oluşturduğu titreşimlerden etkilenmeyecek biçimde sabitlenmelidir. Yeşil kararlılık göstergesi optik koşulların kararlı olduğunu değerlendirmeye yardımcı olur.

EX-13SB gibi dar ışınlı EX-S modellerinde standart MS-EX10 serisi montaj braketleri kullanılamaz. Montaj yöntemi seçilirken ürünün mekanik bağlantı ölçüleri ve uygun sabitleme düzeni esas alınmalıdır.

EX-13SB ile EX-13SA ve EX-13SB-PN Arasındaki Seçim Kriterleri

EX-13SB’nin aynı ürün ailesindeki EX-13SA modelinden temel farkı çalışma modudur. EX-13SA Light-ON yapısıyla ışık alındığında aktif çıkış üretirken EX-13SB ışık kesildiğinde aktifleşir.

EX-13SB-PN ise Dark-ON çalışma modunu koruyan PNP çıkışlı varyanttır. Böylece EX-13SB ile EX-13SB-PN arasındaki seçim kontrol sisteminin NPN veya PNP giriş yapısına göre yapılır.

Mevcut bir makinede sensör değişimi yapılırken çalışma modu ile elektriksel çıkış karakteristiğinin ayrı ayrı değerlendirilmesi önemlidir. Aynı optik algılama özelliklerine sahip iki sensör farklı çıkış yapıları nedeniyle aynı PLC girişine doğrudan bağlanamayabilir.

Alternatif modelleri değerlendirmek için Panasonic fotoelektrik sensörler kategorisi incelenebilir. Karşılıklı algılama yönteminin diğer sensör teknolojilerinden farkları hakkında fotoelektrik sensör çalışma prensipleri içeriğinden yararlanılabilir.

Panasonic EX-13SB Türkiye Satışı Fiyat ve Stok Teklifi

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) EX-13SB dar ışınlı fotoelektrik sensör için kurumsal satış ürün seçimi ve tedarik taleplerini değerlendirmektedir. (Panasonic Sensör ISAC) kapsamında özellikle küçük parça algılama ve NPN Dark-ON çıkış gerektiren otomasyon projeleri için destek alınabilir.

EX-13SB fiyat teklifi güncel stok durumu ve sipariş bilgileri için ISAC satış ve tedarik ekibine ürün kodunu ve ihtiyaç duyulan miktarı iletebilirsiniz.

Panasonic EX-13SB Hakkında Sık Sorulan Sorular

Panasonic EX-13SB hangi çalışma modunu kullanır?

EX-13SB Dark-ON çalışma moduna sahiptir. Alıcıya ulaşan ışık kesildiğinde NPN çıkış aktifleşir.

EX-13SB kaç milimetre mesafede çalışır?

EX-13SB verici ve alıcı arasında maksimum 500 mm algılama mesafesine sahiptir.

EX-13SB hangi boyuttaki küçük parçaları algılayabilir?

Model belirtilen maksimum çalışma mesafesinde ışığı tamamen kesen Ø1 mm opak nesneleri algılayabilir.

EX-13SB ile EX-13SA arasındaki fark nedir?

EX-13SB Dark-ON EX-13SA Light-ON çalışma modundadır. Her iki model NPN çıkışlı dar ışınlı sensörlerdir.

EX-13SB için reflektör kullanılması gerekir mi?

Hayır. EX-13SB karşılıklı yerleştirilen ayrı verici ve alıcı üniteleriyle çalışır.

EX-13SB çıkışı doğrudan PLC’ye bağlanabilir mi?

Evet. NPN sensör çıkışını destekleyen ve uygun elektriksel giriş özelliklerine sahip PLC dijital girişlerine bağlanabilir.

EX-13SB fiyat ve stok bilgisi nereden alınır?

Panasonic EX-13SB için güncel fiyat stok ve kurumsal tedarik bilgileri ISAC üzerinden talep edilebilir.

Ürünün mekanik çizimleri bağlantı özellikleri ve teknik dokümanları için Panasonic EX-13SB resmi ürün sayfasını inceleyebilirsiniz.

Sonuç: Panasonic EX-13SB ile Küçük Parçalarda Aktif Geçiş Algılama

Panasonic EX-13SB 500 mm NPN Dark-ON dar ışınlı fotoelektrik sensör küçük opak nesnelerin optik hattı kesmesiyle aktif sinyal oluşturulması gereken makinelerde tercih edilebilir. Ø1 mm nesne algılama kapasitesi önden optik yerleşimi ve hızlı anahtarlama karakteristiği özellikle otomatik parça besleme ve hassas geçiş kontrolü uygulamalarında ürünün teknik değerini belirler. NPN girişli kontrol sistemlerinde doğru hizalama ve uygun sinyal işleme yöntemiyle etkili bir nesne algılama çözümü sunar.
