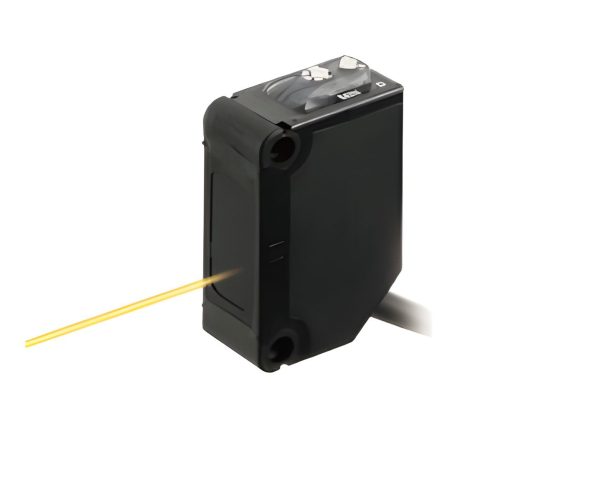

Panasonic CX-422-P-C05 Fotoelektrik Sensör

Panasonic CX-422-P-C05 CX-400 Ver.2 serisinde yer alan 800 mm nominal algılama mesafesine sahip cisimden yansımalı kompakt fotoelektrik sensördür. PNP açık kollektör transistor çıkışı Light-ON veya Dark-ON seçilebilir çalışma modu hassasiyet ayarı ve 5 metre kablolu bağlantısı sayesinde makine otomasyonunda nesne varlığı ürün geçişi ve parça konum kontrolü gibi uygulamalarda kullanılabilir. CX-422-P-C05 özellikle uzun kablo gerektiren mevcut tesisatlarda değerlendirilmesi gereken bir varyanttır, Panasonic bu model için CX-422-P modelini önerilen alternatif olarak belirtmekte ancak alternatifin kablo uzunluğu ve aksesuarlarının farklı olduğunu özellikle bildirmektedir.

CX-422-P-C05 Modelinde 800 mm Algılama Mesafesi Nasıl Elde Edilir?

CX-422-P-C05 diffuse reflective yani cisimden yansımalı algılama prensibiyle çalışır. Sensörün kızılötesi LED’i hedefe ışık gönderir ve hedef yüzeyden geri dönen ışık alıcı tarafından değerlendirilir. Reflektör veya ayrı bir verici-alıcı ünitesi gerektirmemesi hedefin yalnızca bir tarafından erişilebildiği makine tasarımlarında kurulumu kolaylaştırabilir.

Panasonic tarafından belirtilen 800 mm algılama mesafesi 200 × 200 mm boyutlarında beyaz ve parlak olmayan kâğıt kullanılarak belirlenen referans değerdir. Bu nedenle gerçek çalışma mesafesi hedef nesnenin rengi yüzey yapısı yansıtıcılığı büyüklüğü ve sensöre göre açısına bağlı olarak değişebilir. Özellikle koyu parlak küçük yarı saydam veya saydam nesnelerde gerçek uygulama koşullarında algılama testi yapılması gerekir.

Panasonic CX-422-P-C05 Teknik Özellikleri

Teknik Özellik	CX-422-P-C05 Değeri
Ürün serisi	Panasonic CX-400 Ver.2
Ürün tipi	Kompakt fotoelektrik sensör
Algılama yöntemi	Cisimden yansımalı (Diffuse reflective)
Algılama mesafesi	800 mm
Algılanabilir nesne	Opak yarı saydam veya saydam nesne
Histerezis	Çalışma mesafesinin %15’i veya daha az
Tekrarlanabilirlik	Algılama eksenine dik yönde 1 mm veya daha az
Besleme gerilimi	12–24 V DC ±10% ripple P-P %10 veya daha az
Akım tüketimi	15 mA veya daha az
Çıkış tipi	PNP açık kollektör transistor
Maksimum çıkış akımı	100 mA source
Uygulanabilir çıkış gerilimi	30 V DC veya daha az
Artık gerilim	100 mA’de 2 V veya daha az, 16 mA’de 1 V veya daha az
Çalışma modu	Light-ON veya Dark-ON seçilebilir
Kısa devre koruması	Entegre
Tepki süresi	1 ms veya daha az
Çalışma göstergesi	Turuncu LED çıkış ON olduğunda yanar
Kararlılık göstergesi	Yeşil LED
Hassasiyet ayarı	Sürekli değişken ayar
Karşılıklı girişimi önleme	Entegre iki sensör yan yana monte edilebilir
Işık kaynağı	Modüle edilmiş kızılötesi LED
Tepe emisyon dalga boyu	860 nm
Koruma sınıfı	IP67 (IEC)
Çalışma sıcaklığı	-25 °C ile +55 °C
Çalışma ortam nemi	%35–85 RH
Gövde malzemesi	PBT
Lens malzemesi	Akrilik
Kablo	0 2 mm² 3 damarlı cabtyre kablo
Kablo uzunluğu	5 m
Kablo uzatma	0 3 mm² veya üzeri kabloyla toplam 100 m’ye kadar
Ürün durumu	Üretimi sonlandırılmış kablo varyantı
Panasonic tarafından belirtilen önerilen alternatif	CX-422-P

CX-422-P-C05 İçin 5 Metre Kablo Neden Önemli Bir Seçim Kriteridir?

CX-422-P-C05 model kodunun uygulama açısından önemli farklarından biri 5 metre kablo uzunluğudur. Sensörün algılama özellikleri değerlendirilirken bu kablo varyantının mevcut makine tesisatıyla neden seçildiği de dikkate alınmalıdır. Kontrol panosunun sensörden uzakta bulunduğu veya ara bağlantı noktalarının azaltılmasının istendiği sistemlerde 5 metrelik fabrika çıkışlı kablo pratik avantaj sağlayabilir.

Panasonic’in CX-422-P-C05 için önerdiği CX-422-P modeli aynı temel sensör ailesine ait olsa da üretici önerilen alternatifte kablo uzunluğu ve aksesuarların farklı olduğunu açıkça belirtmektedir. Bu nedenle mevcut CX-422-P-C05 değiştirilirken yalnızca temel sensör kodunun eşleşmesi değil makinenin ihtiyaç duyduğu kablo mesafesi de kontrol edilmelidir.

PNP Çıkışlı CX-422-P-C05 Hangi PLC Sistemleriyle Kullanılabilir?

CX-422-P-C05 PNP açık kollektör transistor çıkışına sahiptir. Sensör maksimum 100 mA source akımı sağlayabilir ve çıkış ile +V arasındaki uygulanabilir gerilim 30 V DC veya daha azdır. Bağlanacağı PLC veya kontrol ünitesinin PNP sensör çıkışıyla uyumlu giriş yapısına sahip olması gerekir.

Bu özellik özellikle bakım sırasında CX-422 ile CX-422-P ailesinin karıştırılmaması açısından önem taşır. CX-422-P serisindeki “-P” PNP çıkış varyantını ifade ederken PNP olmayan CX-422 modelleri farklı çıkış karakteristiğine sahiptir. Mekanik boyutların ve algılama mesafesinin benzer olması elektriksel olarak doğrudan değiştirilebilir oldukları anlamına gelmez.

Light-ON ve Dark-ON Seçilebilir Olması Ne Sağlar?

CX-422-P-C05 tek bir sabit çıkış çalışma modu yerine Light-ON veya Dark-ON çalışma davranışının seçilebilmesine imkân verir. Bu özellik sensörün farklı makine kontrol senaryolarına uyarlanmasını kolaylaştırır ve sabit Light-ON veya Dark-ON çalışan bazı eski sensör yapılarına kıyasla uygulama esnekliği sağlar.

Devreye alma sırasında yalnızca nesnenin sensör tarafından algılanması değil seçilen çıkış mantığının PLC programındaki proses beklentisiyle eşleşmesi de doğrulanmalıdır. Bir makinede ürün görüldüğünde çıkışın aktif olması istenirken başka bir güvenlik veya proses senaryosunda ters sinyal mantığı kullanılabilir. Sensör üzerindeki çalışma modu bu kontrol felsefesine göre ayarlanmalıdır.

Hassasiyet Ayarı Değişken Hedeflerde Nasıl Kullanılır?

CX-422-P-C05 üzerinde sürekli değişken hassasiyet ayarı bulunur. Bu özellik özellikle hedef nesnenin arka plandan optik olarak ayrılması gereken veya nesneler arasında yansıtıcılık farkı bulunan uygulamalarda algılama eşiğinin uygulamaya göre ayarlanmasını sağlar.

Hassasiyetin gereğinden fazla yükseltilmesi arka plan veya istenmeyen yansımaların algılanmasına gereğinden düşük ayarlanması ise koyu veya düşük yansıtıcılı hedeflerin kararsız algılanmasına neden olabilir. Ayar işleminin gerçek hedef gerçek çalışma mesafesi ve makinenin normal ortam koşulları kullanılarak yapılması daha güvenilir sonuç verir.

Yeşil Kararlılık Göstergesi Ürün Ayarında Nasıl Yardımcı Olur?

CX-422-P-C05 yalnızca turuncu çalışma göstergesine değil aynı zamanda yeşil kararlılık göstergesine sahiptir. Turuncu LED çıkış aktif olduğunda yanarken yeşil gösterge kararlı ışık alma veya kararlı karanlık durumunun değerlendirilmesine yardımcı olur. Böylece sensör yalnızca “algılıyor veya algılamıyor” şeklinde değil algılama koşulunun çalışma marjı açısından da ayarlanabilir.

Özellikle titreşim hedef konum toleransı veya yüzey farklılıklarının bulunduğu üretim hatlarında sensörü yalnızca anahtarlama sınırına göre çalıştırmak yerine kararlı algılama bölgesinde konumlandırmak tercih edilmelidir. Bu yaklaşım makine çalışırken oluşabilecek küçük mekanik veya optik değişimlere karşı daha güvenilir bir algılama payı oluşturabilir.

İki CX-422 Sensör Birbirine Yakın Monte Edilebilir mi?

CX-422-P-C05 içerisinde otomatik karşılıklı girişim önleme fonksiyonu bulunmaktadır. Panasonic bu özellik sayesinde iki sensörün birbirine yakın monte edilebildiğini belirtmektedir. Birden fazla ürün kontrol noktasının dar alanda yan yana oluşturulduğu konveyör veya montaj uygulamalarında bu özellik sistem tasarımını kolaylaştırabilir.

Bununla birlikte sensörlerin optik eksenleri hedef yansımaları ve makine içerisindeki parlak yüzeyler yine de dikkate alınmalıdır. Girişim önleme fonksiyonu mekanik yerleşim ve gerçek hedef doğrulamasının yerini tutmaz.

800 mm Diffuse Reflective Sensör Seçiminde Hedef Yüzey Neden Kritik?

Cisimden yansımalı fotoelektrik sensörde hedef nesne aynı zamanda optik geri dönüşün kaynağıdır. Bu nedenle CX-422-P-C05 için 800 mm nominal değer değerlendirilirken yalnızca sensör ile ürün arasındaki fiziksel mesafe dikkate alınmamalıdır. Hedefin rengi yüzey dokusu açısı ve boyutu sensöre geri dönen ışık miktarını değiştirir.

Panasonic sensörün opak yarı saydam veya saydam nesneleri algılayabileceğini belirtmekle birlikte gerçek sensör ve gerçek hedef kullanılarak algılamanın doğrulanmasını tavsiye etmektedir. Özellikle şeffaf ambalaj parlak metal koyu plastik veya düzensiz şekilli parçaların bulunduğu proseslerde bu uygulama testi ürün seçim kararının önemli bir parçasıdır.

Cisimden yansımalı teknolojinin çalışma prensibi ve diğer fotoelektrik yöntemlerle farkları için fotoelektrik sensör nedir içeriği incelenebilir.

CX-422-P-C05 İçin Uygulama Seçim Kriterleri

Panasonic CX-422-P-C05 bir makinede mevcut sensörün değiştirilmesi veya teknik alternatif belirlenmesi için değerlendiriliyorsa aşağıdaki özellikler birlikte kontrol edilmelidir:

• 800 mm’ye kadar cisimden yansımalı algılama ihtiyacı
• gerçek hedef nesnenin rengi yüzeyi ve yansıtıcılığı
• PNP çıkışın PLC veya kontrol sistemiyle uyumluluğu
• Light-ON veya Dark-ON çalışma modunun kontrol senaryosuna göre ayarlanması
• 12–24 V DC besleme gerilimi
• 5 metre sabit kablo gereksinimi
• 1 ms tepki süresinin proses hızı için yeterliliği
• hassasiyet ayarının hedef ve arka plan ayrımı için uygunluğu
• IP67 koruma seviyesinin çalışma ortamını karşılaması
• -25 °C ile +55 °C çalışma sıcaklığı aralığının proses şartlarına uygunluğu.

Algılama mesafesi veya hedef özellikleri CX-422-P-C05 için uygun değilse farklı diffuse reflective modellerin yanında reflektörlü veya karşılıklı fotoelektrik sensörler de değerlendirilmelidir. Uygulamaya göre sensör teknolojilerini karşılaştırmak için fotoelektrik sensör seçimi rehberi kullanılabilir.

CX-422-P-C05 Yerine CX-422-P Kullanılabilir mi?

Panasonic üretimi sonlandırılmış CX-422-P-C05 için CX-422-P modelini önerilen alternatif olarak göstermektedir. Bununla birlikte üretici alternatif ürünün kablo uzunluğu ve aksesuarlarının farklı olduğunu belirtmektedir. Bu nedenle CX-422-P teknik olarak önerilen devam modeli olsa da mevcut tesisatta doğrudan montaj öncesinde kablo uzunluğu ve bağlantı ihtiyaçları kontrol edilmelidir.

Özellikle mevcut makinede CX-422-P-C05’nin 5 metrelik kablosunun tamamı kullanılıyorsa daha kısa kablolu bir alternatif ek bağlantı veya kablo tesisatı değişikliği gerektirebilir. Alternatif değerlendirmesinde yalnızca optik ve elektriksel özellikleri değil bakım sırasında ortaya çıkabilecek kablolama ihtiyacını da hesaba katmak doğru olacaktır.

Panasonic CX-422-P-C05 Fiyat ve Stok Değerlendirmesi

CX-422-P-C05 üretimi sonlandırılmış bir kablo varyantı olduğundan güncel fiyat ve stok bilgisi mevcut tedarik koşullarına göre doğrulanmalıdır. Ürünün eski stok olarak bulunabilmesi aktif üretimde olduğu anlamına gelmez. Uzun vadeli bakım planında mevcut CX-422-P-C05 temini ile Panasonic tarafından belirtilen CX-422-P alternatifine geçiş seçeneklerinin birlikte değerlendirilmesi daha sürdürülebilir olabilir.

ISAC üzerinden teknik değerlendirme veya teklif talep edilirken CX-422-P-C05 stok kodunun yanında mevcut kablo mesafesi PLC giriş tipi hedef malzemesi çalışma uzaklığı ve sensörün makinedeki görevini paylaşmak alternatif seçimini kolaylaştırır. Güncel Panasonic seçeneklerini karşılaştırmak için Panasonic fotoelektrik sensörleri kategorisi incelenebilir.

CX-422-P-C05 İçin Doğru Değişim Kararı

CX-422-P-C05 seçiminde ürünün 800 mm algılama kapasitesi kadar PNP çıkışı ve 5 metre kablolu yapısı da önemlidir. Mevcut bir sensörün değiştirilmesinde Panasonic tarafından önerilen CX-422-P temel alternatif olarak değerlendirilebilir, ancak kablo uzunluğu farkı tesisat açısından doğrulanmalıdır. Farklı bir ürün ailesine geçilecekse hassasiyet ayarı hedef yüzeyi çıkış tipi tepki süresi ve mekanik montaj özellikleri yeniden değerlendirilmelidir.

Uygulamaya uygun Panasonic CX-422-P-C05 tedariki veya güncel alternatif belirlenmesi için stok kodu mevcut sensör bağlantısı ve proses koşulları ISAC’a iletilebilir. Daha geniş ürün karşılaştırması için fotoelektrik sensörler kategorisindeki farklı algılama prensipleri değerlendirilebilir.

Sık Sorulan Sorular

Panasonic CX-422-P-C05 nasıl bir fotoelektrik sensördür?

CX-422-P-C05 800 mm nominal algılama mesafesine sahip cisimden yansımalı kompakt fotoelektrik sensördür. PNP açık kollektör çıkış ve 5 metre sabit kablo kullanır.

CX-422-P-C05 algılama mesafesi kaç mm’dir?

Panasonic CX-422-P-C05 için nominal algılama mesafesi 800 mm’dir. Bu değer beyaz parlak olmayan 200 × 200 mm referans hedef kullanılarak belirlenmiştir ve gerçek hedef özelliklerine göre değişebilir.

CX-422-P-C05 PNP mi NPN mi?

CX-422-P-C05 PNP açık kollektör transistor çıkışlıdır. Bağlanacağı PLC veya kontrol girişinin PNP sensörlerle uyumlu olması gerekir.

CX-422-P-C05 Light-ON mu Dark-ON mu çalışır?

CX-422-P-C05 her iki çalışma modunu da destekler. Light-ON veya Dark-ON çalışma şekli uygulamanın kontrol mantığına göre seçilebilir.

CX-422-P-C05 kablo uzunluğu ne kadardır?

CX-422-P-C05 5 metre uzunluğunda 3 damarlı kabloya sahiptir. Kablo uzunluğu bu model ile standart CX-422-P arasındaki değişim değerlendirmesinde kontrol edilmesi gereken önemli bir farktır.

CX-422-P-C05 hassasiyet ayarlı mıdır?

Evet. CX-422-P-C05 sürekli değişken hassasiyet ayarına sahiptir. Ayar gerçek hedef ve arka plan kullanılarak yapılmalıdır.

CX-422-P-C05 hangi koruma sınıfına sahiptir?

CX-422-P-C05 IEC’ye göre IP67 koruma sınıfındadır. Bununla birlikte uygulamanın sıcaklık kimyasal ve diğer çevresel koşulları ayrıca değerlendirilmelidir.

CX-422-P-C05 şeffaf nesneleri algılayabilir mi?

Panasonic bu model için opak yarı saydam ve saydam nesneleri algılanabilir hedefler arasında belirtmektedir. Ancak özellikle saydam hedeflerde gerçek sensör ve gerçek nesneyle algılama doğrulaması yapılmalıdır.

CX-422-P-C05 üretimi devam ediyor mu?

Hayır. Panasonic CX-422-P-C05 kablo varyantını üretimden kaldırmış ve CX-422-P modelini önerilen alternatif olarak belirtmiştir. Alternatif ürünün kablo uzunluğu ve aksesuarları farklı olduğundan mevcut tesisat ayrıca kontrol edilmelidir.

CX-422-P-C05 yerine hangi Panasonic sensör değerlendirilebilir?

Panasonic’in resmi ürün kaydında CX-422-P-C05 için önerilen alternatif CX-422-P modelidir. Ancak kablo uzunluğu ve aksesuar farklılıkları nedeniyle uygulamaya doğrudan uygunluk teknik olarak doğrulanmalıdır.
