Ürün Açıklaması

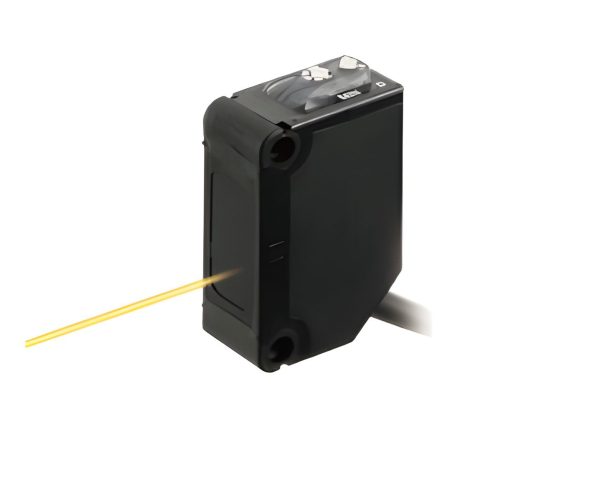

Panasonic CX-422-J Fotoelektrik Sensör

Panasonic CX-422-J CX-400 Ver.2 serisinde yer alan difüz reflektif bir fotoelektrik sensördür. 800 mm algılama mesafesi NPN açık kolektör transistör çıkışı ve Light-ON/Dark-ON seçilebilir çalışma mantığıyla makine otomasyonunda temassız nesne algılama görevleri için tasarlanmıştır. CX-422-J modelini standart kablolu CX-422 varyantlarından ayıran önemli seçim noktalarından biri bağlantı yapısıdır: sensör kısa kablo üzerinden M12 konnektörle bağlantı sağlar. Bu nedenle ürün seçiminde yalnızca algılama performansı değil mevcut saha bağlantısının M12 uyumluluğu da kontrol edilmelidir.

CX-422-J Modelinin 800 mm Difüz Reflektif Algılama Yapısı

CX-422-J ışığı algılanacak nesneye gönderir ve nesneden geri yansıyan ışığı değerlendirerek çıkış üretir. Verici ve alıcı aynı sensör gövdesinde bulunduğu için karşılıklı tip sensörlerde olduğu gibi makinenin diğer tarafına ikinci bir sensör ünitesi yerleştirilmesine ihtiyaç duymaz. Reflektör gerektirmeyen bu yapı sensörün yalnızca tek taraftan monte edilebildiği uygulamalarda mekanik tasarımı kolaylaştırabilir.

Panasonic CX-422-J için 800 mm algılama mesafesi belirtmektedir. Ancak bu değer 200 × 200 mm beyaz mat kağıt referans hedef kullanılarak tanımlanmıştır. Difüz reflektif çalışma prensibinde hedefin boyutu rengi yüzey yapısı ve ışığı geri yansıtma karakteristiği kullanılabilir algılama mesafesini etkileyebilir. Özellikle standart referans hedeften daha küçük nesnelerde algılama mesafesinin azalabileceği dikkate alınmalıdır.

Sensör opak yarı saydam veya şeffaf nesnelerin algılanmasında kullanılabilir. Bununla birlikte Panasonic gerçek uygulamada algılamanın gerçek sensör ve hedef nesne kullanılarak doğrulanmasını belirtmektedir. Şeffaf parlak koyu renkli veya değişken yüzeyli parçaların bulunduğu uygulamalarda bu kontrol ürün seçiminin kritik aşamalarından biridir.

Panasonic CX-422-J Teknik Özellikleri

CX-422-J ile CX-422-C5 Arasındaki Seçimi Bağlantı Yapısı Belirleyebilir

Aynı CX-422 algılama karakteristiğini kullanan varyantlar arasında seçim yapılırken kablo ve konnektör yapısı önemli hale gelir. CX-422-J yaklaşık 0 3 metrelik kısa bağlantı kablosunun sonunda M12 4 pin konnektör bulunan bir versiyondur. Bu yapı makine üzerinde önceden hazırlanmış M12 sensör kablolamasının kullanıldığı sistemlerde sensörün hızlı biçimde bağlanmasına veya bakım sırasında değiştirilmesine yardımcı olabilir.

Örneğin 5 metre sabit kablolu CX-422-C5 ile CX-422-J arasında seçim yapılırken yalnızca her iki modelin 800 mm algılama sınıfında olmasına bakmak yeterli değildir. Kontrol panosuna doğrudan uzun kablo götürülmesi gereken bir makine ile M12 saha bağlantılarının standartlaştırıldığı modüler bir üretim hattının bağlantı ihtiyaçları farklıdır. Mevcut kablonun pin dizilimi ve elektrik bağlantısı CX-422-J montajından önce doğrulanmalıdır.

NPN Çıkış ve Light-ON / Dark-ON Seçimi

CX-422-J NPN açık kolektör transistör çıkışına sahiptir ve maksimum 100 mA sink akımı destekler. Sensörün bir PLC veya başka bir kontrol cihazına bağlanacağı uygulamalarda giriş devresinin NPN sensörlerle uyumluluğu kontrol edilmelidir. PNP giriş mimarisine göre hazırlanmış bir sistemde CX-422-J yalnızca mekanik olarak uygun olması nedeniyle doğrudan eşdeğer kabul edilmemelidir.

Light-ON ve Dark-ON çalışma modları arasında seçim yapılabilmesi sensör çıkışının proses mantığına göre düzenlenmesine imkân verir. Bu özellik, nesne algılandığında veya ışık alma durumu değiştiğinde kontrol sisteminin hangi elektriksel durumu değerlendireceğinin uygulamaya göre belirlenmesini kolaylaştırır.

Hassasiyet Ayarı Neden Önemlidir?

Difüz reflektif sensörlerde nesnenin sensöre geri yansıttığı ışık miktarı uygulamadan uygulamaya değişebilir. CX-422-J üzerinde bulunan sürekli değişken hassasiyet ayarı sensörün gerçek hedef ve çalışma mesafesine göre devreye alınmasına yardımcı olur. Özellikle hedef ile arka plan arasında optik farkın sınırlı olduğu uygulamalarda doğru ayar yapılması gereksiz anahtarlamaların önlenmesi açısından önemlidir.

Yeşil kararlılık göstergesi alınan ışığın veya karanlık durumun kararlı çalışma bölgesinde olup olmadığını değerlendirmeye yardımcı olur. Turuncu çalışma göstergesi ise çıkış ON durumundayken yanar. Montaj sırasında bu göstergelerin kullanılması yalnızca PLC ekranına bakmadan sensörün çalışma durumunun sahada kontrol edilmesini kolaylaştırabilir.

CX-422-J İçin Uygun Kullanım Senaryoları

800 mm’ye kadar difüz reflektif algılama kompakt gövde ve 1 ms veya daha kısa tepki süresi sayesinde CX-422-J farklı makine otomasyonu görevlerinde değerlendirilebilir. Ancak kullanım alanı belirlenirken gerçek hedefin optik özellikleri ve sensörün monte edileceği mesafe esas alınmalıdır.

• Konveyörde ürün veya parça varlığının kontrol edilmesi
• Ambalaj ve paketleme makinelerinde nesne geçişinin algılanması
• Montaj istasyonlarında iş parçası konum kontrolü
• M12 sensör bağlantılarının standartlaştırıldığı modüler makineler
• PLC’ye hızlı dijital nesne algılama sinyali gönderilmesi
• Karşı tarafa reflektör veya alıcı yerleştirmenin uygun olmadığı uygulamalar

Uygulamanın difüz reflektif algılama için uygun olup olmadığı konusunda daha kapsamlı değerlendirme yapmak için fotoelektrik sensör seçimi rehberi incelenebilir. Farklı algılama mesafeleri ve çıkış seçenekleri için Panasonic fotoelektrik sensörler kategorisi üzerinden alternatif modeller karşılaştırılabilir.

CX-422-J Seçerken Hangi Noktalar Kontrol Edilmelidir?

CX-422-J seçiminde ilk olarak hedefin 800 mm’lik nominal çalışma sınırı içerisinde bulunması ve gerçek yüzey özellikleriyle güvenilir biçimde algılanabilmesi kontrol edilmelidir. Hedef boyutu standart 200 × 200 mm referans nesneden küçüldükçe kullanılabilir algılama mesafesinin azalabileceği hesaba katılmalıdır. Bu durum özellikle küçük parçaların uzun mesafeden algılanacağı uygulamalarda önemlidir.

Elektrik tarafında 12–24 V DC besleme ve NPN çıkış uyumluluğu bağlantı tarafında ise M12 4 pin altyapısı değerlendirilmelidir. Çalışma ortamının -25 °C ile +55 °C sıcaklık ve %35–85 RH nem sınırlarında olması gerekir, yoğuşma veya buzlanmaya izin verilmez. Birden fazla sensörün birbirine yakın yerleştirildiği makinelerde iki ünitenin yakın montajını destekleyen otomatik karşılıklı girişim önleme fonksiyonu ayrıca değerlendirilebilir.

Algılama prensipleri arasında karar vermek gerekiyorsa fotoelektrik sensör çalışma prensibi içeriği üzerinden difüz reflektif reflektörlü ve karşılıklı algılama yaklaşımları incelenebilir. Uygulama koşullarının CX-422-J ile örtüşmediği durumlarda fotoelektrik sensör ürünleri arasından farklı algılama prensibine sahip modeller değerlendirilmelidir.

CX-422-J Fiyat Stok ve Teknik Tedarik Süreci

Panasonic CX-422-J fiyatı ve güncel stok durumu sipariş miktarı ve tedarik koşullarına bağlı olarak değişebileceğinden güncel ticari bilgi için ISAC ile iletişime geçilmelidir. Özellikle mevcut bir makinedeki sensör değiştirilecekse stok kodunun yanında bağlantı kablosu ve M12 konnektör yapısının da doğrulanması yanlış varyant siparişi riskini azaltır.

CX-422-J için teknik uygunluk veya teklif talebinde bulunurken algılanacak nesnenin malzemesi ve yaklaşık boyutu sensör-hedef mesafesi PLC giriş tipi ve mevcut M12 bağlantı bilgilerini ISAC ile paylaşabilirsiniz. Bu veriler aynı CX-400 Ver.2 ailesindeki farklı kablo çıkış veya algılama seçenekleri arasından uygulamaya uygun modelin değerlendirilmesini kolaylaştırır.

Panasonic CX-422-J Hakkında Sık Sorulan Sorular

CX-422-J nasıl bir fotoelektrik sensördür?

CX-422-J Panasonic CX-400 Ver.2 ailesine ait difüz reflektif bir fotoelektrik sensördür. Nesneden geri yansıyan kızılötesi ışığı değerlendirerek temassız algılama yapar.

Panasonic CX-422-J algılama mesafesi kaç mm’dir?

CX-422-J için nominal algılama mesafesi 800 mm’dir. Bu değer 200 × 200 mm beyaz mat kağıt referans hedefe göre belirtildiğinden gerçek hedefle algılama testi yapılmalıdır.

CX-422-J NPN mi PNP mi?

CX-422-J NPN açık kolektör transistör çıkışlıdır. Maksimum sink akımı 100 mA’dir ve kullanılacak PLC girişinin NPN sensör bağlantısıyla uyumlu olması gerekir.

CX-422-J hangi gerilimde çalışır?

Panasonic CX-422-J 12–24 V DC ±%10 besleme gerilimiyle çalışır. Akım tüketimi 15 mA veya daha azdır.

CX-422-J bağlantısı nasıl yapılır?

CX-422-J yaklaşık 0 3 metrelik kısa kablo üzerinden M12 4 pin konnektörlü bağlantı yapısına sahiptir. Kullanılacak karşı kablonun pin bağlantısı ve elektriksel uyumluluğu montaj öncesinde kontrol edilmelidir.

CX-422-J Light-ON ve Dark-ON destekler mi?

Evet. CX-422-J çıkış çalışma modu Light-ON veya Dark-ON olarak seçilebilir. Böylece sensör davranışı makinenin kontrol mantığına göre yapılandırılabilir.

CX-422-J şeffaf nesne algılayabilir mi?

Panasonic algılanabilir nesne sınıfında opak yarı saydam ve şeffaf nesneleri belirtmektedir. Ancak şeffaf veya optik açıdan zor hedeflerde gerçek sensör ve gerçek nesneyle algılama doğrulaması yapılmalıdır.

CX-422-J koruma sınıfı nedir?

CX-422-J IEC standardına göre IP67 koruma sınıfındadır. Çevresel uygunluk değerlendirilirken -25 °C ile +55 °C çalışma sıcaklığı sınırı ve yoğuşma ya da buzlanma olmaması koşulu da dikkate alınmalıdır.

CX-422-J ile CX-422-C5 arasındaki temel fark nedir?

Her iki varyant aynı CX-422 difüz reflektif algılama ailesinde bulunurken bağlantı yapıları farklıdır. CX-422-J kısa kablo ve M12 konnektör kullanırken CX-422-C5 5 metre kablolu versiyondur, seçim makinenin saha kablolamasına göre yapılmalıdır.

CX-422-J fiyatı ve stok durumu nasıl öğrenilir?

CX-422-J güncel fiyat stok ve teslimat bilgileri için ISAC üzerinden teklif talep edilebilir. Teknik seçim desteği gerekiyorsa hedef nesne çalışma mesafesi PLC giriş tipi ve M12 bağlantı bilgilerini talebe eklemek doğru varyantın değerlendirilmesini kolaylaştırır.
