Ürün Açıklaması

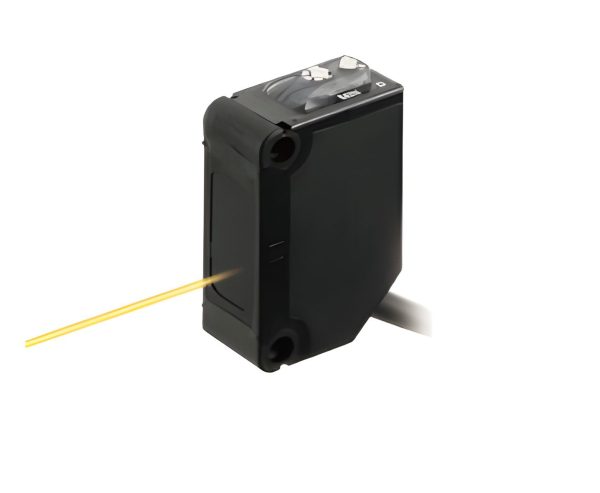

Panasonic CX-422-P-C5 Fotoelektrik Sensör

Panasonic CX-422-P-C5 CX-400 Ver.2 serisinde yer alan kompakt cisimden yansımalı bir fotoelektrik sensördür. Ürün, 800 mm’ye kadar nominal algılama mesafesi PNP açık kolektör çıkış ve 5 metre sabit kablo yapısıyla özellikle orta mesafeli nesne varlığı kontrolü gereken otomasyon uygulamalarına yöneliktir. Verici ve alıcı optik sistemin aynı gövdede bulunması sayesinde ayrı bir reflektör veya karşı sensör gerektirmeden çalışır, bu nedenle konveyörler parça besleme sistemleri paketleme makineleri ve genel makine otomasyonunda pratik bir algılama çözümü sunar.

CX-422-P-C5 Modelini Diğer CX-400 Seçeneklerinden Ayıran Nedir?

CX-422-P-C5 seçiminde üç teknik unsur öne çıkar: 800 mm cisimden yansımalı algılama mesafesi PNP transistor çıkış ve 5 metre kablo uzunluğu. Panasonic aynı CX-422 algılama sınıfında farklı çıkış ve bağlantı varyasyonları sunduğundan yalnızca “CX-422” ibaresine göre ürün seçmek yeterli değildir. Özellikle “-P” eki PNP çıkış yapısını “-C5” ise 5 metre kablolu versiyonu tanımlayan kritik model farklılıklarıdır.

Bu yapı sensörün PLC veya kontrol sistemiyle bağlantı noktasının sensörden birkaç metre uzakta olduğu makinelerde kısa kablolu varyasyonlara göre avantaj sağlayabilir. Bununla birlikte fazla kablo uzunluğunun pano ve kablo kanalı düzenine etkisi de proje aşamasında değerlendirilmelidir.

Panasonic CX-422-P-C5 Teknik Özellikleri

800 mm Algılama Mesafesi Uygulamada Nasıl Değerlendirilmeli?

Panasonic CX-422-P-C5 için belirtilen 800 mm algılama mesafesi 200 × 200 mm ölçülerinde beyaz ve parlak olmayan referans kağıt kullanılarak belirlenmiştir. Cisimden yansımalı sensörlerde hedef nesnenin optik özellikleri algılama performansını doğrudan etkilediği için bu değerin her nesnede kesin 800 mm çalışma mesafesi olarak yorumlanmaması gerekir.

Koyu renkli küçük eğimli çok parlak veya düşük yansıtıcılığa sahip parçalar sensöre daha az ışık geri gönderebilir. Şeffaf veya yarı saydam nesnelerde ise ışığın hedef içerisinden geçmesi algılama seviyesini değiştirebilir. Panasonic bu nedenle gerçek uygulamada hedef nesneyle algılama kontrolü yapılmasını özellikle belirtmektedir.

Pratik ürün seçiminde sensörün teorik maksimum sınırında çalıştırılması yerine nesnenin konum toleransı ve yüzey değişkenliği göz önüne alınarak kararlı bir çalışma payı bırakılması daha doğru bir yaklaşım olur.

PNP Çıkış Hangi Kontrol Sistemleri İçin Uygundur?

CX-422-P-C5 PNP açık kolektör transistor çıkışlıdır. Bu özellik özellikle PNP sensör giriş mantığını destekleyen PLC ve makine kontrol sistemlerinde ürün seçiminin temel kriterlerinden biridir. Sensörün fiziksel olarak makineye uygun olması kontrol sisteminin elektriksel yapısı uyumlu değilse tek başına yeterli değildir.

Ürün maksimum 100 mA kaynak akımı sağlayabilir ve çıkış için 30 V DC veya daha düşük uygulanabilir gerilim belirtilmektedir. PLC dijital girişlerinde yük akımı genellikle bu değerin oldukça altında olsa da doğrudan farklı bir yük sürülecekse yükün elektriksel özellikleri ayrıca kontrol edilmelidir.

Mevcut makinede NPN çıkışlı CX-422 kullanılıyorsa CX-422-P-C5 doğrudan eşdeğer olarak değerlendirilmemelidir. Mekanik ve optik özellikler yakın olsa dahi çıkış polaritesi kontrol devresi açısından kritik farklılık oluşturur.

Light-ON ve Dark-ON Seçimi Ne Sağlar?

Panasonic CX-422-P-C5 üzerinde Light-ON veya Dark-ON çalışma modu seçilebilir. Bu özellik aynı sensörün farklı makine kontrol senaryolarına uyarlanabilmesini sağlar. Çıkış mantığının sahada veya devreye alma sırasında seçilebilmesi PLC yazılımındaki giriş senaryosuyla sensör davranışını eşleştirmeyi kolaylaştırır.

Örneğin uygulamanın güvenlik ve hata değerlendirme mantığına bağlı olarak nesne görüldüğünde ya da ışık alma koşulu değiştiğinde çıkışın hangi durumda aktif olması gerektiği belirlenebilir. Ancak çalışma modu seçiminden sonra PLC programındaki mantığın da aynı duruma göre doğrulanması gerekir.

Hassasiyet Ayarı Değişken Hedeflerde Neden Önemlidir?

CX-422-P-C5 üzerinde sürekli değişken hassasiyet ayarı bulunur. Cisimden yansımalı sensörlerde hedef nesnelerin renk ve yansıtıcılık değerleri farklı olabileceği için hassasiyet ayarı kararlı algılama açısından önemlidir. Sensörün hedef nesneyi güvenilir biçimde algılarken arka plan veya yakındaki istenmeyen yüzeyleri yanlışlıkla algılamaması için devreye alma sırasında gerçek parçalarla ayar yapılmalıdır.

Yeşil kararlılık göstergesi de bu süreçte operatöre yardımcı olur. Sensörün yalnızca çıkış üretmesi yerine kararlı ışık alma veya kararlı karanlık koşulda çalışıp çalışmadığının izlenebilmesi bakım ve devreye alma çalışmalarında daha güvenilir bir değerlendirme yapılmasına katkı sağlar.

İki CX-422-P-C5 Yan Yana Kullanılabilir mi?

Modelde otomatik karşılıklı girişim önleme fonksiyonu bulunur ve Panasonic iki sensörün birbirine yakın konumlandırılabileceğini belirtir. Birden fazla fotoelektrik sensörün yakın çalışma eksenlerinde kullanıldığı makine tasarımlarında bu fonksiyon sensörlerin birbirlerinin yayılan ışığından etkilenme riskini azaltmaya yardımcı olur.

Bununla birlikte sensörlerin montaj açısı hedef yüzeylerin yansıtıcılığı ve makine içerisindeki diğer optik kaynaklar yine de dikkate alınmalıdır. Özellikle parlak metal parçaların bulunduğu alanlarda gerçek makine koşullarında fonksiyon testi yapılması önem taşır.

5 Metre Kablo Seçeneği Hangi Projelerde Avantajlıdır?

CX-422-P-C5 modelindeki “C5” versiyonu 5 metre uzunluğunda 3 damarlı sabit kabloya sahiptir. Sensör ile kontrol panosu veya bağlantı kutusu arasında birkaç metrelik mesafe bulunan makinelerde ek bağlantı noktası ihtiyacını azaltabilir. Daha kısa kablolu sensörler ile kıyaslandığında makine içinde doğrudan pano yönüne kablolama yapılmasını kolaylaştırabilir.

Panasonic uygun kesitte kablo kullanılması halinde toplam kablo uzunluğunun 100 metreye kadar uzatılabileceğini belirtmektedir. Uzun mesafeli bağlantılarda elektromanyetik girişim kablo güzergahı gerilim düşümü ve tesisat standartları da uygulamanın bütünü içinde değerlendirilmelidir.

CX-422-P-C5 Seçiminde Kontrol Edilmesi Gereken Noktalar

• 800 mm sınıfındaki cisimden yansımalı algılama yapısının uygulama mesafesine uygunluğu
• Gerçek hedef nesnenin rengi yüzeyi ve yansıtıcılığı
• PNP çıkışın PLC veya kontrol kartıyla elektriksel uyumluluğu
• 12–24 V DC besleme geriliminin makinedeki güç kaynağıyla uyumu
• 5 metre sabit kablonun makinedeki kablolama düzenine uygunluğu
• Light-ON veya Dark-ON çalışma mantığının proses senaryosuna göre ayarlanması
• Hassasiyet ayarının arka plan ve hedef ayrımını güvenilir biçimde sağlayabilmesi
• IP67 koruma seviyesinin çalışma ortamı için yeterliliği
• -25 °C ile +55 °C çalışma sıcaklığı sınırlarının proses koşullarıyla uyumu.

Uygulamaya göre farklı algılama prensiplerinin karşılaştırılması gerekiyorsa fotoelektrik sensör seçimi rehberi üzerinden hedef mesafesi nesne tipi ve kontrol sistemi uyumluluğu birlikte değerlendirilebilir. Panasonic ürün seçeneklerini karşılaştırmak için Panasonic fotoelektrik sensörler kategorisi de incelenebilir.

CX-422-P-C5 İçin Tedarik ve Teknik Değerlendirme

CX-422-P-C5 fiyat güncel stok proje miktarı ve teslim koşulları satın alma öncesinde güncel olarak kontrol edilmelidir. Özellikle mevcut bir sensörün yerine ürün seçiliyorsa yalnızca algılama mesafesine bakmak yerine PNP çıkış kablo uzunluğu besleme gerilimi ve fiziksel montaj koşullarının tamamı değerlendirilmelidir.

ISAC üzerinden teknik uygunluk değerlendirmesi veya teklif talep edilirken Panasonic CX-422-P-C5 stok koduyla birlikte hedef nesne tipi yaklaşık algılama mesafesi kullanılan PLC veya kontrol cihazı mevcut sensör modeli ve kablo ihtiyacının paylaşılması doğru ürün seçimini hızlandırabilir. Genel ürün alternatifleri için fotoelektrik sensörler kategorisindeki farklı modeller de değerlendirilebilir.

Sık Sorulan Sorular

Panasonic CX-422-P-C5 nasıl bir sensördür?

CX-422-P-C5 800 mm nominal algılama mesafesine sahip cisimden yansımalı kompakt bir fotoelektrik sensördür. PNP açık kolektör çıkışı ve 5 metre sabit kablosu bulunur.

CX-422-P-C5 algılama mesafesi kaç mm’dir?

Panasonic tarafından belirtilen nominal algılama mesafesi 800 mm’dir. Bu değer 200 × 200 mm beyaz parlak olmayan referans hedefle ölçüldüğünden gerçek nesnelerde algılama mesafesi farklılaşabilir.

CX-422-P-C5 PNP mi NPN mi?

CX-422-P-C5 PNP açık kolektör transistor çıkışlıdır. PLC veya kontrol cihazının PNP sensör çıkışıyla uyumlu giriş yapısına sahip olması gerekir.

CX-422-P-C5 modelindeki C5 ne anlama gelir?

C5 varyasyonu sensörün 5 metre sabit kablolu versiyonudur. Aynı CX-422 ailesinde farklı kablo ve bağlantı seçenekleri bulunduğundan tam model koduna göre seçim yapılmalıdır.

CX-422-P-C5 şeffaf nesneleri algılayabilir mi?

Panasonic teknik verilerinde opak yarı saydam ve şeffaf nesnelerin algılanabileceği belirtilmektedir. Ancak cisimden yansımalı çalışma prensibi nedeniyle şeffaf hedeflerde gerçek ürünle algılama testi yapılması gerekir.

CX-422-P-C5 Light-ON ve Dark-ON destekliyor mu?

Evet. CX-422-P-C5 üzerinde Light-ON veya Dark-ON çıkış çalışma modu seçilebilir. Seçilen mantık PLC programındaki proses koşuluyla birlikte doğrulanmalıdır.

CX-422-P-C5 dış ortam koşullarına dayanıklı mı?

Model IEC standardına göre IP67 koruma sınıfına sahiptir ve -25 °C ile +55 °C çalışma ortamı sıcaklığı belirtilmiştir. Yoğuşma veya buzlanmaya izin verilmediği için gerçek çevre koşulları ayrıca değerlendirilmelidir.

CX-422-P-C5 kablosu uzatılabilir mi?

Evet. Panasonic 0 3 mm² veya daha büyük uygun kablo kullanılması halinde toplam bağlantı uzunluğunun 100 metreye kadar uzatılabileceğini belirtmektedir. Uzun kablo güzergahlarında tesisat ve elektromanyetik girişim koşulları da kontrol edilmelidir.

CX-422-P-C5 fiyat ve stok bilgisi nasıl öğrenilir?

CX-422-P-C5 fiyatı stok durumu ve teslim süresi güncel tedarik koşullarına bağlıdır. Güncel ticari bilgi ve teknik ürün uygunluğu için CX-422-P-C5 stok koduyla ISAC üzerinden teklif talep edilebilir.
