Ürün Açıklaması

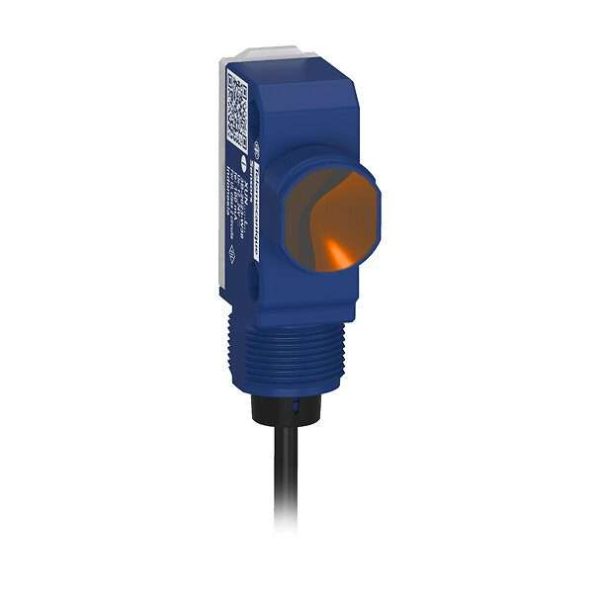

Telemecanique XUN9APXNL2 Fotoelektrik Sensör

Telemecanique XUN9APXNL2 XU fotoelektrik sensör ailesinin XUN serisinde yer alan polarize refleks algılama prensibine sahip kompakt bir fotoelektrik sensördür. Model, 0 05…7 m algılama aralığı PNP ayrık çıkış programlanabilir 1 NO veya 1 NC çıkış fonksiyonu 12…24 V DC besleme ve 2 metre ön kablolu bağlantıyı bir araya getirerek endüstriyel otomasyon sistemlerinde temassız nesne algılama görevlerine yönelik bir çözüm sunar.

XUN9APXNL2 sensörden gönderilen ışığın karşı tarafta bulunan uygun reflektörden geri dönmesini izler. Hedef nesne sensör ile reflektör arasındaki optik hattı kestiğinde geri dönen ışığın durumu değişir ve sensör bu değişimi PNP çıkış sinyaline dönüştürür. Polarize refleks yapısı özellikle parlak veya yansıtıcı nesnelerin bulunduğu uygulamalarda standart refleks algılamaya göre önemli bir seçim avantajı oluşturabilir.

XUN9APXNL2 Teknik Özellikleri

Polarize Refleks Algılama Sistemi Nasıl Çalışır?

XUN9APXNL2’nin çalışma düzeninde sensör ile reflektör karşılıklı olarak konumlandırılır. Sensörün kırmızı LED ışığı reflektöre gönderilir ve reflektörden geri dönen ışık sensör tarafından değerlendirilir. Hedef nesne bu optik hattın arasına girdiğinde ışığın geri dönüşü değişir ve nesnenin varlığı algılanır.

Bu çalışma prensibi karşılıklı sensör sistemlerinden önemli bir noktada ayrılır. Karşılıklı sistemlerde ışık kaynağı ve alıcı iki ayrı aktif cihazken refleks sistemde verici ve alıcı aynı sensör gövdesinde bulunur, karşı tarafta ise pasif reflektör kullanılır. Bu sayede makinenin karşı tarafına ikinci bir aktif sensör için elektrik bağlantısı götürülmesine gerek kalmaz.

Polarizasyon Özelliği Neden Önemlidir?

XUN9APXNL2’nin polarize refleks yapısı reflektörden geri dönen ışığın optik özelliklerini kullanarak algılama güvenilirliğini destekler. Bu özellik özellikle parlak yüzeyli paketler metalik parçalar veya ışığı sensöre güçlü biçimde geri yansıtabilecek nesnelerin bulunduğu uygulamalarda önem kazanabilir.

Standart bir refleks sistemde hedef yüzeyinden oluşan güçlü yansımanın reflektörden gelen ışıkla karıştırılması bazı uygulamalarda istenmeyen sonuçlara yol açabilir. Polarize optik yapı bu tür yansımaların etkisini azaltmaya yardımcı olur. Bununla birlikte gerçek algılama performansı hedefin geometrisi yüzeyi reflektör tipi ve sensörün montaj açısıyla birlikte değerlendirilmelidir.

0 05…7 m Algılama Aralığı Nasıl Değerlendirilmeli?

XUN9APXNL2 için belirtilen 0 05…7 m çalışma aralığı sensör ile uygun reflektör arasındaki optik mesafeyi ifade eden temel seçim kriterlerinden biridir. Makine tasarımında sensör ve reflektörün konumları belirlenirken gerçek çalışma mesafesinin bu aralık içerisinde kalması gerekir.

Algılama mesafesi değerlendirilirken yalnızca 7 metrelik üst sınıra odaklanılmamalıdır. Reflektörün boyutu ve tipi optik hizalama makine titreşimi ve hedef nesnenin ışık hattını ne ölçüde kapattığı da sistemin kararlı çalışmasını etkileyebilir. Sensör ve reflektörün sağlam biçimde sabitlenmesi özellikle uzun optik mesafelerde daha fazla önem kazanır.

PNP Çıkış ve Programlanabilir NO/NC Fonksiyonu

XUN9APXNL2 PNP ayrık çıkışlıdır. Sensörün bağlanacağı PLC veya kontrol cihazının dijital giriş devresi PNP sensör bağlantısıyla uyumlu olmalıdır. Mevcut bir makinedeki NPN sensörün yerine XUN9APXNL2 kullanılacaksa yalnızca sensörün algılama prensibine veya fiziksel boyutlarına göre değişim yapılmamalıdır.

Programlanabilir 1 NO veya 1 NC fonksiyonu sensör çıkış mantığının uygulamanın kontrol senaryosuna göre belirlenmesine imkân verir. Bu seçim yapılırken nesne algılandığında PLC girişinde hangi durumun oluşturulması gerektiği ve makine programının sinyali nasıl değerlendirdiği dikkate alınmalıdır.

1000 Hz Anahtarlama Frekansı ve 0 5 ms Tepki Süresi

XUN9APXNL2’nin 1000 Hz anahtarlama frekansı ve 0 5 ms tepki süresi hareketli ürünlerin algılandığı otomasyon uygulamalarında dikkate alınabilecek performans özellikleridir. Konveyör üzerindeki nesneler sensörün optik hattından hızlı biçimde geçiyorsa sensörün optik değişime verdiği tepki uygulamanın güvenilirliği açısından önem taşır.

Bununla birlikte 1000 Hz değeri doğrudan belirli bir konveyör hızına dönüştürülmemelidir. Ürün boyutu ürünler arasındaki mesafe ışık hattının nesne tarafından kapatıldığı süre ve PLC girişinin sinyal işleme karakteristiği gerçek uygulama performansını birlikte belirler.

2 Metre Ön Kablolu Bağlantının Uygulamaya Etkisi

XUN9APXNL2 4 telli ve 2 metre ön kablolu elektrik bağlantısına sahiptir. Bu yapı ayrı bir M12 sensör kablosu kullanılmadan sensör kablosunun doğrudan makine tesisatına yönlendirilmesine olanak verir. Özellikle sabit sensör montajlarında kablolu yapı tercih edilen bağlantı seçeneklerinden biridir.

Montaj öncesinde 2 metrelik kablonun gerçek tesisat güzergâhı için yeterli olup olmadığı kontrol edilmelidir. Sensör ile pano arasındaki doğrusal mesafe tek başına yeterli bir ölçüm değildir, kablo kanalları makine gövdesi bağlantı kutuları ve bakım için bırakılacak servis payı da toplam kablo ihtiyacını etkiler.

IP65 IP67 ve IP69K Koruma Seviyelerinin Önemi

XUN9APXNL2 için IP65 IP67 ve IP69K koruma sınıfları belirtilmektedir. Bu özellikler sensörün toz su ve belirli yoğun temizlik koşullarının bulunduğu endüstriyel ortamlarda değerlendirilmesine yardımcı olur. Sensörün çevresel dayanımı özellikle paketleme malzeme taşıma ve üretim makinelerindeki montaj noktası seçilirken dikkate alınmalıdır.

Koruma sınıfları sensörün uygun montaj ve kullanım koşullarıyla birlikte değerlendirilmelidir. Kablonun bağlantı noktası tesisat geçişleri ve diğer elektriksel bileşenler de ortam koşullarına uygun biçimde korunmalıdır.

XUN9APXNL2 Hangi Uygulamalar İçin Değerlendirilebilir?

XUN9APXNL2 reflektörün karşı tarafa yerleştirilebildiği ve sensör ile reflektör arasında bir optik hat oluşturulabildiği endüstriyel uygulamalarda nesne kontrolü için kullanılabilir.

• Konveyör üzerinde ürün veya koli geçişinin algılanması
• Paketleme makinelerinde ambalaj varlığının kontrol edilmesi
• Malzeme taşıma sistemlerinde ürün hareketinin izlenmesi
• Üretim hatlarında parçanın belirli bir noktadan geçtiğinin doğrulanması
• Parlak veya yansıtıcı hedeflerin bulunduğu refleks algılama uygulamaları
• Sensör ile reflektör arasında birkaç metre mesafe bulunan otomasyon sistemleri
• Hızlı nesne geçişlerinin fotoelektrik olarak izlenmesi

gibi görevlerde ürünün teknik yapısı değerlendirilebilir. Uygunluk kararı hedef nesne reflektör gerçek algılama mesafesi elektriksel bağlantı ve ortam koşullarının birlikte incelenmesiyle verilmelidir.

XUN9APXNL2 Seçiminde Hangi Kriterler Kontrol Edilmeli?

• Algılama prensibi: Uygulama polarize refleks fotoelektrik sisteme uygun olmalıdır.
• Çalışma mesafesi: Sensör ile reflektör arasındaki mesafe 0 05…7 m algılama aralığıyla uyumlu olmalıdır.
• Reflektör: Sensörle uyumlu reflektör seçilmeli ve doğru optik hizalama sağlanmalıdır.
• Çıkış tipi: PNP çıkış kontrol sisteminin dijital giriş yapısıyla eşleştirilmelidir.
• NO/NC fonksiyonu: Çıkış davranışı PLC programı ve makine kontrol mantığına göre belirlenmelidir.
• Besleme: 12…24 V DC besleme yapısı mevcut elektrik sistemiyle uyumlu olmalıdır.
• Bağlantı: 2 m ön kablonun montaj güzergâhı için yeterliliği kontrol edilmelidir.
• Çevresel koşullar: Sensörün montaj noktası IP65 IP67 ve IP69K koruma özellikleriyle birlikte değerlendirilmelidir.

XUN9APXNL2 ile XUN9APXNM12 Arasındaki Temel Fark

XUN9APXNL2 ile XUN9APXNM12 aynı XUN9 ürün grubunda polarize refleks algılama PNP çıkış ve benzer temel optik özelliklere sahip varyantlar olsa da elektriksel bağlantı biçimleri farklıdır. XUN9APXNL2 2 metre ön kablolu bağlantı kullanırken XUN9APXNM12 modeli M12 konnektörlü bağlantı yapısına sahiptir.

Bu fark özellikle mevcut makinede yedek ürün seçerken önemlidir. Ön kablolu tesisat isteniyorsa XUN9APXNL2 bağlantı yapısı dikkate alınmalı, konnektörlü ve kolay ayrılabilir kablolama istenen sistemlerde ise ilgili M12 varyantı ayrıca değerlendirilmelidir. Benzer modellerin yalnızca algılama mesafesine göre birbirinin yerine kullanılabileceği varsayılmamalıdır.

Farklı algılama yöntemleri ve XU serisi seçeneklerini karşılaştırmak için Telemecanique fotoelektrik sensörler modelleri ve özellikleri içeriği incelenebilir. Ürün bazında alternatifler için Telemecanique fotoelektrik sensör modelleri sayfasından yararlanılabilir.

XUN9APXNL2 Fiyat Stok ve Satın Alma Bilgisi

Telemecanique XUN9APXNL2 fiyatı güncel stok durumu ve tedarik koşulları ihtiyaç miktarı ve sipariş dönemine göre değerlendirilmelidir. Teklif oluşturulurken XUN9APXNL2 stok kodunun ve talep edilen adedin belirtilmesi benzer XUN varyantları arasında doğru ürün üzerinden ticari çalışma yapılmasını kolaylaştırır.

Mevcut bir fotoelektrik sensörün yerine XUN9APXNL2 kullanılacaksa eski sensörün tam stok kodu ve uygulamadaki sensör-reflektör mesafesi de teknik değerlendirme amacıyla paylaşılabilir. XUN9APXNL2 satın alma teklif güncel stok veya tedarik bilgisi için ISAC ile iletişime geçebilirsiniz.

XUN9APXNL2 Hakkında Sık Sorulan Sorular

Telemecanique XUN9APXNL2 nedir?

XUN9APXNL2 Telemecanique XU ailesinin XUN serisinde bulunan polarize refleks fotoelektrik sensördür. PNP çıkış ve 2 metre ön kablolu bağlantı yapısına sahiptir.

XUN9APXNL2 algılama mesafesi nedir?

XUN9APXNL2 için algılama aralığı 0 05…7 m’dir. Gerçek çalışma mesafesi reflektör seçimi optik hizalama ve makine yerleşimiyle birlikte değerlendirilmelidir.

XUN9APXNL2 PNP mi NPN mi?

XUN9APXNL2 PNP ayrık çıkışlıdır. Bağlanacağı PLC veya kontrol cihazının giriş devresinin PNP sensör yapısıyla uyumlu olması gerekir.

XUN9APXNL2 NO mu NC mi?

XUN9APXNL2 programlanabilir 1 NO veya 1 NC çıkış fonksiyonuna sahiptir. Kullanılacak çıkış mantığı makinenin kontrol senaryosuna göre belirlenmelidir.

XUN9APXNL2 reflektör gerektirir mi?

Evet. XUN9APXNL2 polarize refleks algılama prensibiyle çalışır ve uygun reflektör sistemin optik karşı elemanı olarak kullanılır.

XUN9APXNL2 hangi besleme gerilimiyle çalışır?

XUN9APXNL2 12…24 V DC besleme gerilimiyle çalışır. Mevcut makinedeki sensör besleme devresinin bu değerlerle uyumlu olması gerekir.

XUN9APXNL2 bağlantısı nasıldır?

XUN9APXNL2 4 telli ve 2 metre ön kablolu bağlantıya sahiptir. Kablo uzunluğu makinenin gerçek tesisat güzergâhı dikkate alınarak değerlendirilmelidir.

XUN9APXNL2 ile XUN9APXNM12 arasındaki fark nedir?

Temel fark elektriksel bağlantı biçimidir. XUN9APXNL2 2 metre ön kablolu XUN9APXNM12 ise M12 konnektörlü varyanttır, ürün değişiminde bağlantı yapısı mutlaka kontrol edilmelidir.

XUN9APXNL2 fiyat ve stok bilgisi nasıl alınır?

XUN9APXNL2 güncel fiyat stok ve tedarik bilgisi için tam stok kodu ve ihtiyaç adediyle teklif talebi oluşturulabilir. Teknik değişim söz konusuysa mevcut sensör kodunun da paylaşılması doğru ürün eşleştirmesini kolaylaştırır.
