Ürün Açıklaması

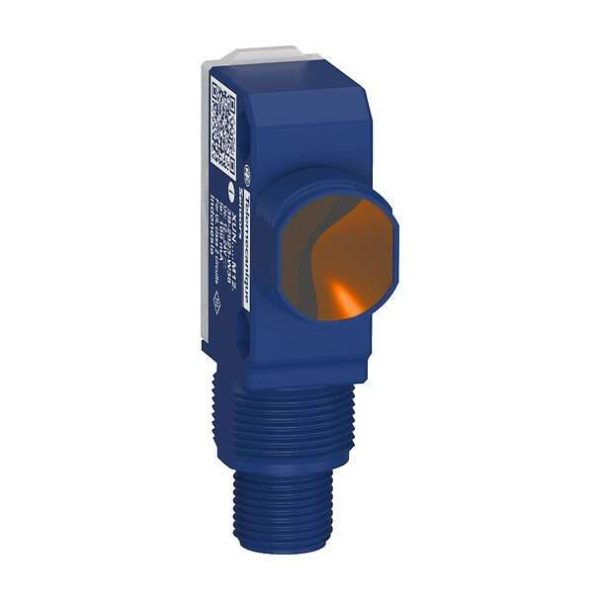

Telemecanique XUN9ANXNM12 Fotoelektrik Sensör

Telemecanique XUN9ANXNM12 XU fotoelektrik sensör ailesinin XUN serisinde yer alan polarize reflektörlü (polarised reflex) algılama prensibiyle çalışan bir fotoelektrik sensördür. Model NPN ayrık çıkış ve M12 konnektörlü bağlantı yapısını bir araya getirerek sensör ile reflektör arasında oluşturulan optik hattaki nesnelerin temassız algılanmasına yönelik kullanılır.

XUN9ANXNM12’nin çalışma sisteminde sensör tarafından gönderilen ışık karşı tarafta konumlandırılan reflektöre ulaşır ve sensöre geri döner. Bir nesne sensör ile reflektör arasındaki optik yolu kestiğinde sensör bu değişimi algılar ve çıkış durumunu değiştirir. Bu nedenle XUN9ANXNM12 cisimden yansımalı bir model değildir, uygulamanın çalışabilmesi için sensörün karşısında uygun bir reflektörün konumlandırılması gerekir.

XUN9ANXNM12 Teknik Özellikleri

Polarize Reflektörlü Algılama Sistemi Nasıl Çalışır?

XUN9ANXNM12’de verici ve alıcı optik elemanlar sensör tarafında bulunurken optik sistemin karşı tarafında bir reflektör kullanılır. Sensörden gönderilen ışık reflektöre ulaştıktan sonra sensöre geri yönlendirilir. Normal çalışma sırasında sensör geri dönen ışığı izler, hedef nesne bu ışık yoluna girdiğinde optik sinyal değişir ve nesnenin varlığı algılanır.

Polarize reflektörlü çalışma prensibi sensörün yalnızca geri dönen ışık miktarını değil optik sistemin polarizasyon özelliklerini de kullanmasına dayanır. Uygulama açısından bunun önemli sonucu XUN9ANXNM12’nin reflektörlü bir algılama sistemi olarak ele alınması gerektiğidir. Sensör ile reflektörün karşılıklı ve doğru biçimde hizalanması sistemin kurulumu açısından temel gereksinimlerden biridir.

XUN9ANXNM12 Neden Diffuse Sensörlerden Farklıdır?

Cisimden yansımalı (diffuse) sensörlerde gönderilen ışık doğrudan hedef nesnenin yüzeyinden sensöre geri döner. XUN9ANXNM12 ise bu prensiple çalışmaz. Model karşı taraftaki reflektörden geri dönen ışığı kullanan polarize reflektörlü bir algılama sistemine sahiptir.

Bu ayrım ürün seçiminde önemlidir. Diffuse bir sensörün kurulacağı noktada yalnızca sensör ve hedef nesne yeterli olabilirken XUN9ANXNM12 uygulamasında reflektör için de uygun bir montaj noktası bulunmalıdır. Dolayısıyla mevcut bir sensörün yerine XUN9ANXNM12 seçilirken yalnızca elektriksel özelliklerin değil makinenin reflektörlü optik düzene uygunluğunun da kontrol edilmesi gerekir.

NPN Çıkışın Kontrol Sistemine Uyumu

XUN9ANXNM12 NPN ayrık çıkış yapısına sahiptir. Bu özellik sensörün bağlanacağı PLC kontrol modülü veya diğer dijital giriş ekipmanının elektriksel yapısıyla birlikte değerlendirilmelidir. Mevcut kontrol sistemi PNP sensör mimarisine göre yapılandırılmışsa XUN9ANXNM12 yalnızca fiziksel bağlantısının uygun olması nedeniyle doğrudan eşdeğer kabul edilmemelidir.

Özellikle bakım ve yenileme çalışmalarında mevcut sensör kodunun kontrol edilmesi önemlidir. Fotoelektrik sensörler dış görünüş veya bağlantı biçimi açısından benzer olabilse de PNP/NPN çıkış teknolojisi ve algılama prensibi farklı olabilir. Bu nedenle doğru ürün eşleştirmesinde elektriksel ve optik özellikler birlikte ele alınmalıdır.

M12 Konnektörlü Bağlantının Uygulamaya Etkisi

XUN9ANXNM12 M12 konnektörlü bağlantı yapısına sahiptir. Konnektörlü sensör tasarımı uygun sensör kablosu kullanılarak makine tesisatına bağlantı kurulmasını ve gerektiğinde sensörün kablo tesisatından bağımsız biçimde değiştirilmesini kolaylaştırabilir.

M12 bağlantı kullanılması tek başına farklı sensörlerin elektriksel olarak birbirinin yerine geçebileceği anlamına gelmez. Mevcut makinedeki sensör değiştirilecekse konnektör yapısının yanı sıra pin bağlantıları NPN çıkış yapısı ve kontrol sisteminin giriş özellikleri kontrol edilmelidir.

XUN9ANXNM12 Hangi Uygulamalarda Kullanılabilir?

Telemecanique XUN9ANXNM12 sensör ile reflektör arasında tanımlanmış bir optik hattın hedef nesne tarafından kesilmesinin izlenebildiği endüstriyel otomasyon uygulamalarında değerlendirilebilir. Reflektörün pasif bir optik bileşen olması karşı tarafta elektrik bağlantılı ikinci bir sensör ünitesinin kullanılmasının istenmediği sistemlerde reflektörlü algılama yapısının tercih edilmesine olanak verir.

• Konveyör sistemlerinde ürün veya parça geçişinin algılanması
• Üretim makinelerinde nesne varlık kontrolü
• Malzeme taşıma sistemlerinde optik hat kontrolü
• Paketleme ve otomasyon uygulamalarında ürün algılama
• Sensör ile reflektör arasındaki ışık yolunun izlenmesi gereken uygulamalar

Farklı algılama prensiplerine sahip ürünleri karşılaştırmak için Telemecanique fotoelektrik sensörler sayfası üzerinden reflektörlü cisimden yansımalı ve diğer fotoelektrik sensör seçenekleri incelenebilir. Daha geniş ürün grubu için Telemecanique sensör çözümleri değerlendirilebilir.

XUN9ANXNM12 Seçerken Nelere Dikkat Edilmeli?

XUN9ANXNM12 seçimindeki ilk kriter uygulamanın polarize reflektörlü algılama prensibine uygun olmasıdır. Sensörün karşı tarafında reflektörün güvenli biçimde monte edilebileceği bir alan bulunmalı ve hedef nesne algılama sırasında sensör ile reflektör arasındaki optik yolu kesmelidir.

Montaj sırasında sensör ile reflektörün doğru hizalanması gerekir. Makine titreşimi mekanik hareket veya montaj elemanlarının konum değiştirmesi optik hizayı etkileyebileceğinden sensör ve reflektörün çalışma boyunca konumlarını koruyabilecek şekilde sabitlenmesi önemlidir.

Elektriksel seçimde NPN çıkış yapısının kontrol sistemiyle uyumluluğu değerlendirilmelidir. Mevcut bir fotoelektrik sensör değiştirilecekse eski modelin PNP/NPN çıkış türü algılama prensibi ve bağlantı yapısı XUN9ANXNM12 ile karşılaştırılmalıdır. Böylece yalnızca fiziksel olarak benzer görünen fakat çalışma prensibi farklı olan bir sensörün yanlış seçilmesi önlenebilir.

XUN9ANXNM12 Fiyat Stok ve Tedarik Seçenekleri

Telemecanique XUN9ANXNM12 satın alma sürecinde güncel fiyat stok ve tedarik durumu ürün kodu üzerinden değerlendirilmelidir. XUN ailesinde farklı algılama prensibi ve elektriksel özelliklere sahip varyantlar bulunduğundan teklif talebinde XUN9ANXNM12 stok kodunun eksiksiz belirtilmesi doğru modelin belirlenmesine yardımcı olur.

XUN9ANXNM12 için teklif veya tedarik talebinde ürün kodu ve ihtiyaç adedini paylaşarak ISAC satış ve teknik destek ekibi ile iletişime geçebilirsiniz. Mevcut bir sensörün yerine kullanılacaksa eski sensör kodunun ve uygulamadaki reflektör düzeninin paylaşılması teknik uygunluk değerlendirmesini kolaylaştırır.

Sık Sorulan Sorular

Telemecanique XUN9ANXNM12 nedir?

XUN9ANXNM12 XUN serisine ait polarize reflektörlü bir fotoelektrik sensördür. Sensör ile reflektör arasındaki optik hattın hedef nesne tarafından kesilmesini algılamak için kullanılır.

XUN9ANXNM12 diffuse sensör müdür?

Hayır. XUN9ANXNM12 cisimden yansımalı (diffuse) değil polarize reflektörlü (polarised reflex) bir fotoelektrik sensördür.

XUN9ANXNM12 reflektör gerektirir mi?

Evet. XUN9ANXNM12 reflektörlü algılama prensibiyle çalışır. Sensörden gönderilen ışığın geri dönebilmesi için sistemin karşı tarafında uygun bir reflektör bulunmalıdır.

XUN9ANXNM12 PNP mi NPN mi?

XUN9ANXNM12 NPN ayrık çıkış yapısına sahiptir. Bağlanacağı PLC veya kontrol sisteminin giriş yapısının NPN sensör sinyaliyle uyumluluğu kontrol edilmelidir.

XUN9ANXNM12 nasıl bağlanır?

XUN9ANXNM12 M12 konnektörlü bağlantı yapısına sahiptir. Uygun sensör kablosu seçilirken pin bağlantıları ve kontrol sisteminin elektriksel giriş yapısı dikkate alınmalıdır.

XUN9ANXNM12 karşılıklı fotoelektrik sensör müdür?

Hayır. XUN9ANXNM12 polarize reflektörlü bir sensördür. Karşılıklı sistemlerde kullanılan elektrik bağlantılı ayrı bir verici ve alıcı yerine XUN9ANXNM12 sisteminde sensörün karşı tarafında pasif reflektör kullanılır.

XUN9ANXNM12 mevcut bir sensörün yerine kullanılabilir mi?

Uygunluk mevcut sensörün özelliklerine bağlıdır. Algılama prensibi NPN çıkış yapısı M12 bağlantı düzeni reflektör kullanımı ve makinedeki montaj koşulları birlikte karşılaştırılmalıdır.

XUN9ANXNM12 fiyat ve stok bilgisi nasıl alınır?

XUN9ANXNM12 için güncel fiyat stok ve tedarik bilgisi ISAC üzerinden talep edilebilir. Teklif için XUN9ANXNM12 stok kodunun ve ihtiyaç adedinin paylaşılması doğru ürün üzerinden değerlendirme yapılmasını kolaylaştırır.
