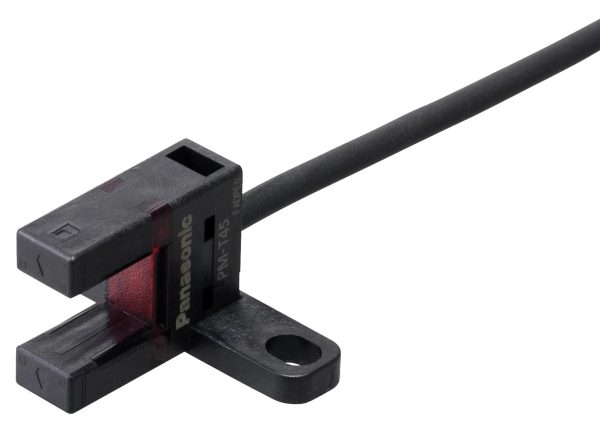

Panasonic PM-T45-P-C3 PNP Çıkışlı 3 Metre Kablolu Mikro Çatal Sensör

Panasonic PM-T45-P-C3 PM-45 serisinin T tipi gövde geometrisine sahip 3 metre sabit bağlantı kablosu ve PNP açık kolektör transistör çıkışı bulunan mikro çatal fotoelektrik sensörüdür. Dahili amplifikatörlü yapısıyla 6 mm genişliğindeki optik kanalından geçen opak nesnelerin varlığını algılar ve Light-ON ile Dark-ON çıkışları üzerinden kontrol sistemine dijital bilgi aktarır. PM-T45-P-C3 özellikle PNP girişli PLC kullanılan algılama noktası ile elektriksel bağlantı noktası arasında uzun kablo güzergâhı bulunan ve küçük mekanik parçaların konumunun izlenmesi gereken otomasyon makineleri için değerlendirilebilir.

PM-T45-P-C3 Modelinin Teknik Kimliği ve Performans Sınırları

PNP Çıkış ve Üç Metre Kablonun Birlikte Seçilmesi Neden Önemlidir?

PM-T45-P-C3 modelinde iki farklı tasarım gereksinimi aynı ürün kodunda karşılanır: kontrol sisteminin PNP sensör çıkışlarını kabul etmesi ve algılama noktasından bağlantı terminaline kadar üç metrelik sabit kabloya ihtiyaç duyulması. Bu iki özelliğin birlikte değerlendirilmesi özellikle yeni makine projelerinde yanlış sensör varyantı seçilmesini önlemeye yardımcı olur.

PNP çıkış aktif olduğunda bağlı kontrol girişine pozitif besleme yönünden akım sağlar. Bu nedenle PM-T45-P-C3 PNP sensörlerle uyumlu dijital giriş düzenine sahip PLC veya kontrol cihazlarıyla kullanılmalıdır. Aynı gövdeye sahip NPN çıkışlı bir modelin doğrudan eşdeğer kabul edilmesi elektriksel bağlantı açısından doğru değildir.

Üç metre fabrika çıkışlı kablo ise sensörün makine üzerinde bağlantı kutusundan uzakta bulunduğu durumlarda ara kablo ekine duyulan ihtiyacı azaltabilir. Özellikle mekanik hareket alanından kaçınmak için kablonun farklı bir güzergâhtan geçirilmesi gereken tasarımlarda bağlantı uzunluğu önemli hale gelir.

Bu nedenle PM-T45-P-C3 seçimi yalnızca algılama açıklığına göre değil, PLC giriş polaritesi kablo güzergâhı ve montaj alanının birlikte incelenmesiyle yapılmalıdır.

PM-T45-P-C3 Çıkışlarının PLC Üzerinden Yorumlanması

Panasonic PM-T45-P-C3 optik ışığın alıcıya ulaştığı ve kesildiği durumlar için iki ayrı PNP çıkış sunar. Bu düzen kontrol programında hangi fiziksel durumun aktif sinyal olarak kullanılacağını belirleme esnekliği sağlar.

Örneğin bir taşıyıcı mekanizmanın algılama bayrağı optik kanala girdiğinde PLC girişinin etkinleşmesi isteniyorsa Dark-ON çıkışı kullanılabilir. Buna karşılık optik kanalın açık olduğunun izlenmesi gereken bir uygulamada Light-ON çıkışı değerlendirilebilir.

İki çıkışın bulunması sensörün aynı anda iki ayrı nesneyi algıladığı anlamına gelmez. Her iki çıkış da aynı optik kanalın farklı ışık durumlarını temsil eder. Kontrol sisteminde kullanılmayan çıkışın iletkeni uygun şekilde yalıtılmalıdır.

PM-T45-P-C3 Kablo Renkleri ve Bağlantı Görevleri

Bağlantı sırasında PLC giriş modülünün ortak uç düzeni besleme gerilimi ve sensör çıkışının maksimum 50 mA kaynak akımı dikkate alınmalıdır. PM-T45-P-C3 doğrudan yüksek güçlü yükleri sürmek için değil uygun elektriksel sınırlar içerisindeki kontrol girişlerine sinyal iletmek için değerlendirilmelidir.

Dağıtılmış Makine Yerleşimlerinde Kablo Güzergâhının Planlanması

Üç metre kablo uzunluğu PM-T45-P-C3 modelini özellikle sensör ile bağlantı terminalinin aynı montaj bölgesinde bulunmadığı sistemlerde farklılaştırır. Örneğin bir makinenin hareketli parça algılama noktası koruyucu panelin içinde elektriksel bağlantı terminali ise panelin dışında yer alabilir.

Bu tür bir yerleşimde kablo güzergâhı belirlenirken mekanik hareketin oluşturduğu sıkışma riskleri keskin kenarlar bakım sırasında sökülecek kapaklar ve elektriksel gürültü kaynakları dikkate alınır. Kablonun motor güç hatlarıyla uzun mesafeler boyunca aynı güzergâhta taşınmaması sinyal bütünlüğünün korunmasına katkı sağlayabilir.

PM-T45-P-C3 modelinin kablosu PVC yalıtımlı dört damarlı yapıdadır. Kablonun sürekli hareketli bir taşıyıcıya bağlanması planlanıyorsa tekrarlanan bükülme koşulları ayrıca değerlendirilmelidir. Fabrika çıkışlı kablonun üç metre olması otomatik olarak sürekli bükülmeye dayanıklı kablo sınıfında bulunduğu anlamına gelmez.

Makinenin montaj aşamasında kablonun çekme kuvveti altında bırakılmaması ve sensör gövdesine yakın noktada mekanik zorlanma oluşturulmaması önemlidir. Kablo uzunluğu yeterli olsa bile uygun sabitleme yapılmayan bir tesisat zaman içerisinde bağlantı güvenilirliğini etkileyebilir.

Küçük Algılama Bayraklarında Konum ve Geçiş Hassasiyeti

PM-T45-P-C3’ün 6 mm sabit optik kanalı küçük mekanik parçaların ışık yolunu kesmesiyle çalışır. Üreticinin belirttiği minimum algılanabilir nesne 0 8 × 1 2 mm boyutlarında opak bir parçadır. Bu özellik küçük referans çıkıntıları veya algılama bayrakları kullanılan mekanizmalarda değerlendirme yapılmasını sağlar.

Örneğin doğrusal hareket eden bir taşıyıcının belirli bir noktaya ulaştığının anlaşılması için taşıyıcı üzerine ince bir opak bayrak yerleştirilebilir. Bayrak optik kanaldan geçtiğinde sensör çıkışı değişir. Kontrol sistemi bu sinyali başlangıç noktası doğrulaması veya hareket sırasındaki konum kontrolü için kullanabilir.

Burada önemli olan algılama bayrağının sensörün fiziksel kanalından geçerken gövdeye temas etmemesidir. Mekanik toleranslar hareket doğrultusu ve parça kalınlığı birlikte değerlendirilmelidir.

PM-T45-P-C3 için belirtilen 0 01 mm veya daha düşük tekrarlanabilirlik benzer koşullardaki optik geçiş olaylarının tutarlılığını ifade eder. Ancak bu değer bütün hareket sisteminin aynı doğrulukta konumlandırma yaptığı anlamına gelmez. Mekanik boşluklar ve kontrol cihazının giriş işleme süresi toplam sistem performansını etkiler.

Hızlı Döngülü Mekanizmalarda Tepki Süresinin Değerlendirilmesi

PM-T45-P-C3’ün maksimum tepki frekansı 3 kHz’dir. Işık alma durumuna geçiş süresi 20 µs veya daha az ışık kesilmesi durumuna geçiş süresi ise 80 µs veya daha az olarak belirtilmiştir.

Bu değerler hızlı hareket eden nesnelerin algılanmasında önemli olmakla birlikte doğrudan makinenin maksimum üretim hızını belirlemez. Bir nesnenin ışık yolunu kapalı tuttuğu süre hareket hızına ve algılama bayrağının fiziksel uzunluğuna bağlıdır.

Örneğin döner bir disk üzerinde bulunan dar bir işaret yüksek dönüş hızında sensör kanalından çok kısa sürede geçebilir. Sensörün oluşturduğu dijital darbenin PLC tarafından okunabilmesi için kontrol girişinin filtreleme süresi ve program çevrimi de uygun olmalıdır.

Bu nedenle yüksek hızlı uygulamalarda yalnızca sensörün 3 kHz değerine bakılarak karar verilmemeli, nesne geometrisi ve kontrol sisteminin sinyal işleme özellikleri birlikte ele alınmalıdır.

T Tipi Gövdenin Mekanik Yerleşime Uygunluğu

Panasonic PM-45 serisi farklı montaj yönlerine yönelik çeşitli gövde biçimleri sunar. PM-T45-P-C3’ün T tipi gövdesi optik kanalın belirli bir doğrultuda konumlandırılması gereken makine düzenleri için geliştirilmiştir.

Sensörün verici ve alıcısı aynı gövde içerisinde karşılıklı bulunduğundan iki ayrı optik elemanın hizalanmasına ihtiyaç duyulmaz. Montaj sırasında algılanacak parçanın ışık eksenini uygun biçimde kesmesi sağlanır.

Gövde üzerindeki ışık demeti konum işaretleri algılama bayrağının yerleşimini belirlemeye yardımcı olur. Turuncu LED göstergesi de alıcı ışık aldığında yanarak optik durumun gözlemlenmesini sağlar.

Makinede T tipi gövde için uygun montaj alanı bulunmuyorsa Panasonic mikro çatal sensör modellerinin farklı mekanik biçimleri değerlendirilebilir. Gövde seçimi yapılırken montaj delikleri kablo çıkış yönü ve hareketli parçanın yaklaşma doğrultusu karşılaştırılmalıdır.

IP64 Koruma Çevresel Dayanım ve Kablo Uzatma Koşulları

PM-T45-P-C3 IEC standardına göre IP64 koruma derecesine sahiptir. Bu sınıf gövdenin toza karşı korunduğunu ve su sıçramalarına karşı belirli bir dayanım sunduğunu ifade eder. Ancak IP64 su altında çalışma veya yüksek basınçlı yıkama uygunluğu anlamına gelmez.

Çalışma sıcaklığı -25 °C ile +55 °C arasında tanımlanmıştır. Bu aralıkta yoğuşma veya buzlanma oluşmaması gerekir. Çalışma ortamı nemi %5–85 RH depolama nemi ise %5–95 RH aralığındadır.

Üç metrelik fabrika çıkışlı kablo en az 0 3 mm² kesitli uzatma kablosuyla toplam 100 metreye kadar uzatılabilir. Kablo uzunluğu 20 metre veya üzerine çıktığında sensöre bağlı kablonun ucundaki besleme geriliminin en az 4 5 V olması gerekir. Güvenlikle ilgili uygulamalarda toplam kablo uzunluğu 30 metreyi aşmamalıdır.

PM-T45-P-C3’ün kısa devre koruması bulunur. Bununla birlikte çıkışların üretici tarafından belirtilen akım ve gerilim sınırları içerisinde kullanılması gerekir. Sensöre enerji verildikten sonraki ilk 50 ms boyunca çıkış sinyalinin kontrol kararlarında kullanılmaması önerilir.

PM-T45-P-C3 ile Diğer T Tipi Modellerin Seçim Kriterleri

PM-45 serisinin T tipi sensörlerinde model kodu çıkış polaritesi ve kablo uzunluğunun belirlenmesine yardımcı olur. PM-T45-P-C3 PNP çıkış ile üç metrelik kabloyu aynı modelde birleştirir.

Mevcut bir sensörün değiştirilmesinde yalnızca T tipi gövdenin uygun olması yeterli değildir. Kontrol girişinin PNP sinyal kabul etmesi ve üç metrelik kablonun tesisat için uygun olması da gerekir.

Yeni bir makine projesinde ise model seçimi sensörün montaj noktası ile kontrol panosunun yerleşimi kesinleştirildikten sonra yapılabilir. Bu yaklaşım kablo uzunluğu nedeniyle gereksiz ek bağlantılar oluşturulmasını veya yanlış çıkış polaritesine sahip sensör seçilmesini önlemeye yardımcı olur.

Panasonic PM-T45-P-C3 Fiyat Teklifi Proje Tedariki ve Sipariş Bilgileri

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) Panasonic Sensör ISAC kapsamında PM-T45-P-C3 mikro çatal sensör için kurumsal satın alma ve proje bazlı tedarik taleplerini değerlendirmektedir. Özellikle PNP girişli makinelerde üç metre sabit kablo gereksinimi bulunan uygulamalar için ürünün tam stok kodunun belirtilmesi önemlidir.

PM-T45-P-C3 güncel fiyatı stok durumu teslimat süresi ve sipariş koşulları hakkında bilgi almak için ISAC satış ekibine başvurabilirsiniz. Teklif talebinde ihtiyaç adedinin kullanılacak PLC giriş tipinin ve sensörün montaj gereksinimlerinin paylaşılması doğru ürünün belirlenmesini kolaylaştırır.

Panasonic PM-T45-P-C3 PNP Çıkışlı Mikro Çatal Sensör Hakkında Sık Sorulan Sorular

Panasonic PM-T45-P-C3 nedir?

PM-T45-P-C3 T tipi gövdeli PNP çıkışlı ve üç metre sabit kablolu mikro çatal fotoelektrik sensördür. Opak nesnelerin optik kanaldan geçişini dijital olarak algılar.

PM-T45-P-C3 modelindeki P ve C3 neyi ifade eder?

P uzantısı PNP transistör çıkışını C3 uzantısı ise üç metrelik bağlantı kablosunu belirtir. Bu iki özellik modelin elektriksel ve tesisat açısından ayırt edici unsurlarıdır.

PM-T45-P-C3 kaç voltla çalışır?

Modelin besleme gerilimi 5–24 V DC ±%10’dur. Akım tüketimi 15 mA veya daha azdır.

PM-T45-P-C3 sensörün algılama açıklığı kaç mm’dir?

PM-T45-P-C3 6 mm sabit algılama açıklığına sahiptir. Minimum algılanabilir nesne 0 8 × 1 2 mm boyutunda opak bir parçadır.

PM-T45-P-C3 NPN girişli PLC’ye doğrudan bağlanabilir mi?

Model PNP çıkışlıdır. Bu nedenle kontrol cihazının giriş devresinin PNP sensör sinyalleriyle uyumlu olması gerekir.

PM-T45-P-C3 modelinde kaç anahtarlama çıkışı bulunur?

Sensörde Light-ON ve Dark-ON olmak üzere iki ayrı PNP çıkış bulunur. Çıkışlar aynı optik kanalın farklı ışık durumlarını temsil eder.

PM-T45-P-C3 ile PM-T45-P arasındaki fark nedir?

Her iki model de PNP çıkışlı T tipi sensördür. PM-T45-P-C3 üç metre PM-T45-P ise bir metre sabit kabloya sahiptir.

PM-T45-P-C3 kablosu uzatılabilir mi?

Evet. Üreticinin belirttiği kablo kesiti ve gerilim koşullarına uyularak toplam uzunluk 100 metreye kadar uzatılabilir. Güvenlikle ilgili uygulamalarda 30 metre sınırı geçerlidir.

PM-T45-P-C3 sensörün koruma sınıfı nedir?

Model IP64 koruma sınıfına sahiptir. Toza ve su sıçramalarına karşı koruma sunar ancak suya daldırma için uygun değildir.

Panasonic PM-T45-P-C3 fiyatı nereden öğrenilir?

PM-T45-P-C3 için güncel fiyat stok ve tedarik koşulları ISAC üzerinden talep edilebilir. Stok kodu ve sipariş miktarının belirtilmesi teklif değerlendirmesine yardımcı olur.

Sonuç: Panasonic PM-T45-P-C3 ile PNP Sinyal ve Uzun Kablo Gereksinimini Birleştirme

Panasonic PM-T45-P-C3 üç metrelik sabit kablosu ve PNP çıkış yapısıyla algılama noktası ile kontrol bağlantısı arasında daha uzun kablo güzergâhı bulunan otomasyon makineleri için geliştirilmiş bir T tipi mikro çatal sensördür. 6 mm optik algılama kanalı iki ayrı anahtarlama çıkışı yüksek tekrarlanabilirlik ve IP64 koruma derecesi sayesinde küçük opak parçaların geçişinin ve mekanik referans noktalarının izlenmesinde değerlendirilebilir. Doğru ürün seçiminde PLC giriş polaritesi kablo güzergâhı ve montaj geometrisi birlikte incelenmelidir.
