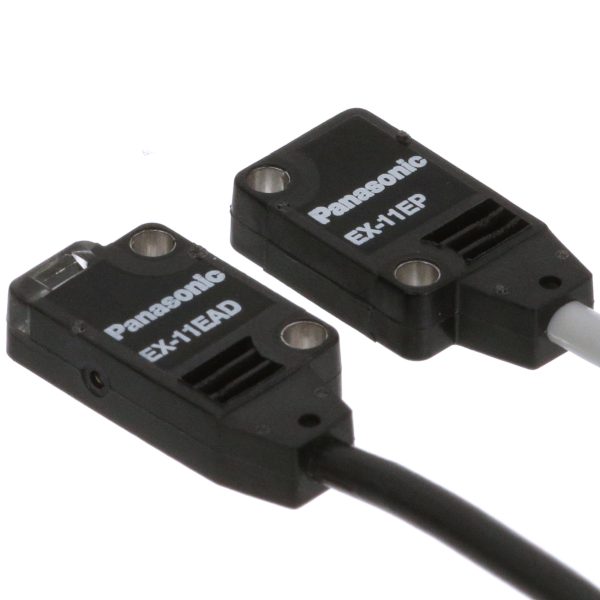

Panasonic EX-11EA 150 mm Yandan Algılamalı NPN Fotoelektrik Sensör

Panasonic EX-11EA EX-10 Ver.2 serisinin 150 mm algılama mesafesine sahip yandan algılamalı (side sensing) NPN açık kolektör çıkışlı ultra ince fotoelektrik sensörüdür. Birbirinden ayrı verici ve alıcıyla çalışan karşılıklı algılama sistemi iki bileşen arasındaki kırmızı ışık demetinin kesilip kesilmediğini değerlendirir. EX-11EA modelinin öne çıkan tasarım özelliği optik algılamanın gövdenin yan yüzünden gerçekleştirilmesidir. Bu sayede sensörün ön yüzünden ışık gönderilmesinin mekanik yerleşim açısından uygun olmadığı kompakt otomasyon düzeneklerinde kullanılabilir.

EX-11EA 150 mm verici-alıcı aralığında ışığı tamamen kesen Ø1 mm çapındaki opak nesneleri algılayabilir. Light-ON çalışma mantığı ışık alındığında NPN çıkışın aktif olmasını sağlar. Sensörün 0 5 ms veya daha kısa tepki süresi hızlı hareket eden küçük parçaların bulunduğu üretim mekanizmalarında kullanılmasına olanak tanır. Ürünün seçiminde özellikle yan optik yönelim sabit Light-ON davranışı ve kontrol girişinin NPN uyumluluğu belirleyicidir.

Panasonic EX-11EA Teknik Özellikler ve Çalışma Değerleri

Yan Yüzeyden Algılama Dar Makine Tasarımlarında Nasıl Kullanılır?

EX-11EA’nın optik yapısında ışık sensörün yan yüzeyinden gönderilir ve karşı taraftaki alıcı tarafından aynı doğrultuda alınır. Bu yerleşim sensörün montaj yüzeyi ile ışık demetinin yönü arasında farklı bir geometrik ilişki oluşturur.

Örneğin küçük bir parça taşıma kanalında sensörlerin makine gövdesine paralel yerleştirilmesi gerekiyorsa yandan algılamalı yapı kullanılabilir. Böylece algılama ekseni gövdenin ön kısmında ek bir yerleşim alanı gerektirmeden kanalın içinden geçirilebilir.

Bu tasarım yaklaşımı özellikle mekanik açıklığın sınırlı olduğu montaj düzeneklerinde önem kazanır. Ancak sensörün kullanılabilirliği yalnızca ince gövdesine bağlı değildir. Yan optik yüzeyin konumu bağlantı kablosunun çıkış yönü ve montaj vidalarının erişilebilirliği de makine tasarımına dahil edilmelidir.

150 mm Algılama Açıklığında Küçük Nesnelerin Kontrolü

EX-11EA karşılıklı algılama yöntemini kullandığından nesnenin kendi yüzeyinden yansıyan ışığa ihtiyaç duymaz. Algılama nesnenin verici ile alıcı arasındaki ışık demetini engellemesiyle gerçekleşir. Bu prensip özellikle ışığı yeterince kesen küçük opak parçaların varlık kontrolünde kullanılabilir.

Ø1 mm minimum nesne değeri 150 mm montaj mesafesinde ışığın tamamen kesilmesi koşuluyla tanımlanmıştır. Bu nedenle ince bir metal pim küçük mekanik çıkıntı veya benzer opak bir bileşenin algılanması değerlendirilirken parçanın optik eksene göre hareket doğrultusu dikkate alınmalıdır.

Ürünün 0 05 mm veya daha düşük tekrarlanabilirlik değeri algılama noktasının aynı koşullarda tekrar elde edilmesi bakımından önemlidir. Bununla birlikte bu değer sensörün doğrudan boyutsal ölçüm yaptığı anlamına gelmez. EX-11EA bir mesafe ölçüm cihazı değil ışık kesilmesine bağlı anahtarlama yapan fotoelektrik sensördür.

EX-11EA ile Işık Alındığında Aktifleşen Kontrol Sinyali

EX-11EA’nın Light-ON çalışma mantığında alıcıya yeterli ışık ulaştığında NPN çıkış aktif hale gelir. Nesne optik hattı kestiğinde çıkış pasif duruma geçer. Bu davranış makine kontrol yazılımında ışık yolunun açık olmasının izlenmesi gereken uygulamalara uygun bir sinyal düzeni sağlar.

Örneğin otomatik bir parça besleme sisteminde algılama hattının açık olduğu durum normal çalışma koşulu olarak değerlendirilebilir. Parça ışık yoluna girdiğinde PLC girişinin durumu değişir ve kontrol programı bu geçişi işleyebilir.

NPN açık kolektör yapısında aktif çıkış akımı 0 V yönüne çeker. Dolayısıyla PLC giriş modülünün elektriksel özellikleri sensörün çıkış tipiyle eşleştirilmelidir. Sensör çıkışının maksimum 50 mA kapasitesi de bağlanacak yük açısından sınır oluşturur.

Işık kesildiğinde çıkışın aktif olması gereken bir düzenekte aynı serinin EX-11EB modeli farklı bir çalışma mantığı sunar. Bu ayrım kontrol yazılımının beklediği lojik duruma göre ürün seçimini kolaylaştırır.

Optik Eksene Dik Hareket Eden Parçalarda Algılama Kararlılığı

Küçük nesnelerin algılanmasında önemli konulardan biri parçanın ışık demetine hangi yönden girdiğidir. EX-11EA’nın tekrarlanabilirlik değeri algılama eksenine dik yönde tanımlandığından hareket geometrisinin değerlendirilmesinde doğrudan kullanılabilir.

Parça ışık demetini yandan kesiyorsa algılama geçişi parçanın kenarıyla optik eksenin kesiştiği konuma bağlıdır. Bu durum belirli bir geçiş noktasının izlenmesi gereken mekanizmalarda sensör yerleşiminin neden önemli olduğunu açıklar.

Yeşil kararlılık göstergesi ışık alma veya ışık almama koşullarının kararlı olduğu durumlarda yanar. Turuncu gösterge ise çıkışın aktif durumunu bildirir. Montaj sırasında iki göstergenin birlikte değerlendirilmesi optik hizalamanın ve anahtarlama davranışının anlaşılmasını kolaylaştırır.

Hızlı Hareket Eden Bileşenlerde 0 5 ms Tepki Süresinin Önemi

Bir sensörün küçük bir nesneyi algılayabilmesi için yalnızca optik duyarlılığı yeterli değildir. Nesnenin algılama bölgesinde kaldığı süre de önemlidir. EX-11EA’nın 0 5 ms veya daha kısa tepki süresi hızlı geçişlerde çıkışın kısa sürede durum değiştirmesini sağlar.

Örneğin hareketli bir mekanizma üzerindeki küçük metal parçanın optik hattan geçişi sırasında sensör çıkışı parçanın oluşturduğu ışık kesilmesine karşılık verir. Bu sinyal bir PLC veya uygun kontrol devresi tarafından değerlendirilebilir.

Ancak yüksek hızlı uygulamalarda kontrol girişinin filtreleme süresi sinyalin işlenme yöntemi ve nesnenin algılama alanında kalma süresi birlikte ele alınmalıdır. Sensörün tepki süresi sistemin toplam sayma veya geçiş algılama kapasitesinin yalnızca bir bileşenidir.

EX-11EA ve EX-11A Arasında Montaj Geometrisine Göre Seçim

Panasonic EX-10 Ver.2 serisindeki EX-11EA ve EX-11A modelleri aynı algılama mesafesi sınıfında bulunmasına rağmen optik yönelimleri farklıdır. EX-11A önden algılamalı EX-11EA ise yandan algılamalı yapıdadır.

Bu fark özellikle mevcut bir makinede sensör değişimi yapılırken önem kazanır. Algılama mesafesi ve çıkış özellikleri benzer olsa bile optik pencerenin yönü farklı olduğunda sensörün aynı montaj noktasında kullanılması mümkün olmayabilir.

PNP giriş yapısına sahip kontrol sistemlerinde EX-11EA-PN çıkış polaritesi bakımından farklı bir seçenektir. Bu nedenle EX-11EA siparişinde model kodunun eksiksiz belirtilmesi yanlış çıkış tipinin seçilmesini önlemeye yardımcı olur.

Farklı Panasonic algılama teknolojilerini ve ürün ailelerini incelemek için Panasonic endüstriyel sensör çözümleri sayfasından yararlanabilirsiniz.

Panasonic EX-11EA Fiyat ve Türkiye Yetkili Distribütöründen Sipariş

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) EX-11EA yandan algılamalı fotoelektrik sensör için kurumsal satın alma stok sorgulama ve tedarik taleplerini değerlendirir (Panasonic Sensör ISAC). Dar montaj alanlarına yönelik projelerde ürünün yan optik yönelimi ve NPN Light-ON çıkışı sipariş öncesi teknik eşleştirmede önem taşır.

Panasonic EX-11EA güncel satış fiyatı teslimat koşulları ve adet bazlı teklif için ISAC satış ekibiyle iletişime geçerek EX-11EA stok kodunu ve talep miktarını iletebilirsiniz.

Panasonic EX-11EA Hakkında Sık Sorulan Sorular

Panasonic EX-11EA hangi yönden algılama yapar?

EX-11EA yandan algılamalı fotoelektrik sensördür. Verici ve alıcının optik yüzeyleri gövdelerin yan tarafında bulunur.

EX-11EA modelinin algılama mesafesi ne kadardır?

Verici ile alıcı arasındaki nominal algılama mesafesi 150 mm’dir.

EX-11EA çıkışı NPN mi PNP mi?

EX-11EA NPN açık kolektör çıkışlıdır. PNP çıkışlı varyantın stok kodu EX-11EA-PN’dir.

EX-11EA ile EX-11EB arasındaki temel fark nedir?

EX-11EA Light-ON EX-11EB Dark-ON çıkış mantığı kullanır. Her iki model de yandan algılamalıdır.

EX-11EA sensöründe reflektör kullanılır mı?

Hayır. EX-11EA ayrı verici ve alıcıdan oluşan karşılıklı algılama sistemidir. Reflektör gerektirmez.

EX-11EA için standart kablo uzunluğu kaç metredir?

Verici ve alıcıda 2 metre kablo bulunur. Uygun kablo kesitiyle her iki bağlantı ayrı ayrı toplam 50 metreye kadar uzatılabilir.

EX-11EA modelinin teknik özellikleri ve ürün dokümantasyonu için Panasonic EX-11EA resmi ürün sayfası incelenebilir.

Sonuç: Panasonic EX-11EA ile Yan Optik Yerleşimde Hassas Nesne Kontrolü

Panasonic EX-11EA yandan algılamalı NPN fotoelektrik sensör ultra ince gövdesi ve karşılıklı optik yapısıyla dar makine bölgelerinde küçük opak nesnelerin tespitine yönelik bir seçenektir. 150 mm algılama açıklığı hassas tekrarlanabilirlik ve hızlı çıkış tepkisi özellikle küçük parça taşıma ve elektronik montaj mekanizmalarında değer sağlar. EX-11EA’nın tercih edilmesindeki temel neden yan yüzeyden algılama geometrisinin NPN Light-ON kontrol gereksinimiyle aynı modelde bir araya gelmesidir.
