Ürün Açıklaması

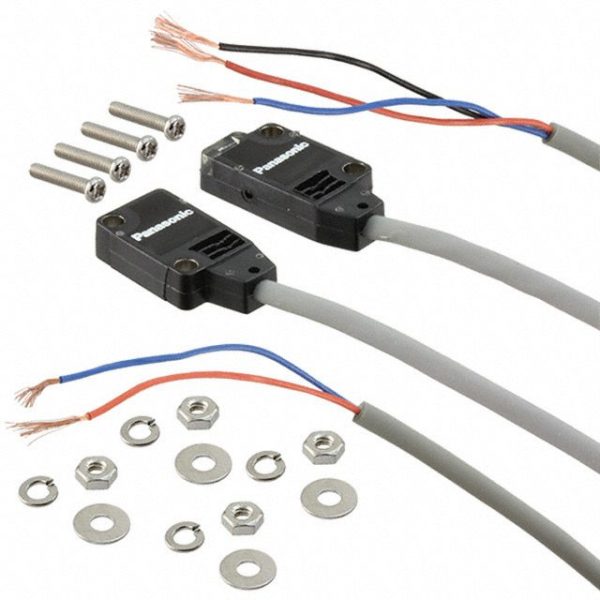

Panasonic EX-11EB 150 mm Dark-ON NPN Yandan Algılamalı Fotoelektrik Sensör

Panasonic EX-11EB EX-10 Ver.2 serisine ait 150 mm algılama mesafeli yandan algılamalı ve Dark-ON çalışma mantığına sahip NPN fotoelektrik sensördür. Ultra ince gövde yapısındaki bu model ayrı verici ve alıcı arasında oluşturulan ışık demetinin bir nesne tarafından kesilmesini elektriksel çıkış sinyaline dönüştürür. Dark-ON özelliği sayesinde opak bir parça algılama hattına girdiğinde NPN çıkış aktifleşir. Böylece küçük parçaların geçişinin doğrudan aktif sinyal olarak değerlendirilmesi gereken otomasyon uygulamalarında kullanılabilir.

EX-11EB modelinin temel seçim avantajı 150 mm’lik karşılıklı algılama açıklığını yandan optik yerleşim ve ışık kesildiğinde aktifleşen çıkış mantığıyla birleştirmesidir. Verici ile alıcı arasında belirtilen mesafe bulunduğunda Ø1 mm çapındaki ışığı tamamen kesen opak nesneler algılanabilir. Bu özellik dar mekanik geçişlerde küçük parçaların varlık kontrolü ve geçiş olaylarının izlenmesi açısından önem taşır.

EX-11EB Elektriksel ve Optik Teknik Özellikleri

Dark-ON Çıkış ile Parça Geçişinin Doğrudan Algılanması

EX-11EB modelinde çıkışın aktifleşmesi vericiden gelen ışığın alıcıya ulaşamaması durumuna bağlıdır. Bu çalışma mantığı özellikle algılama bölgesine giren bir nesnenin kontrol sisteminde doğrudan aktif giriş olarak görülmesinin istendiği makinelerde kullanışlıdır.

Örneğin küçük parçaların bir besleme kanalından geçtiği otomatik montaj mekanizmasında sensör kanalın iki karşı tarafına yerleştirilebilir. Parça optik hattı kapattığında NPN çıkış aktifleşir. PLC bu sinyali parça sayma besleme sırasını izleme veya sonraki mekanik işlemi başlatma amacıyla kullanabilir.

Dark-ON çalışma mantığı algılama işleminin nesne varlığıyla ilişkilendirilmesini kolaylaştırır. Ancak ışığın başka bir nedenle kesilmesi de aynı çıkış davranışını oluşturabileceğinden makine kontrol mantığında sinyalin hangi işlem için kullanılacağı uygulamanın gereksinimlerine göre belirlenir.

NPN Sink Çıkışın PLC Girişindeki Elektriksel Davranışı

Panasonic EX-11EB aktif durumda akımı 0 V yönüne çeken NPN açık kolektör transistör çıkışına sahiptir. Sensörün bağlanacağı dijital girişin bu akım yönünü desteklemesi gerekir. PNP giriş yapısı gerektiren bir sistemde aynı bağlantı düzeninin doğrudan kullanılması uygun değildir.

Alıcının çıkış devresi maksimum 50 mA akım çekme kapasitesine sahiptir. Bir PLC girişine bağlantı yapılırken giriş akımı ve ortak uç düzeni değerlendirilir. Sensörün besleme devresi ile çıkış devresinin doğru ilişkilendirilmesi kontrol sisteminin beklenen lojik seviyeyi almasını sağlar.

EX-11EB’nin kısa devre koruması çıkış devresinin elektriksel korunmasına katkıda bulunur. Bununla birlikte bağlantı düzeni sensörün NPN yapısına ve üreticinin elektrik şemasına uygun hazırlanmalıdır.

Yandan Algılama Geometrisinin Parça Besleme Kanallarındaki Kullanımı

EX-11EB’nin optik pencereleri gövdenin yan yüzeyinde bulunur. Bu özellik sensörlerin makine şasesine yakın yerleştirildiği ve ışık demetinin gövde önünden değil yan tarafından geçirilmesinin gerektiği tasarımlarda önemlidir.

Özellikle küçük bileşenlerin kılavuz kanallar içinde ilerlediği sistemlerde sensör gövdesinin hareketli parçalardan uzakta kalması istenebilir. Yandan algılama yapısı optik hattın kanal içerisinden geçirilmesine ve sensörlerin uygun mekanik yüzeylere sabitlenmesine olanak tanır.

Örneğin bir plastik parçanın belirli bir kılavuz içerisinden ilerlediği mekanizmada verici ve alıcı parçanın geçiş açıklığını karşılıklı görecek şekilde yerleştirilebilir. Böylece parça algılama bölgesine ulaştığında optik kesilme oluşur ve kontrol sistemi geçiş bilgisini alır.

Küçük Nesnelerin Tespitinde Işık Demetinin Kapatılması

EX-11EB karşılıklı algılama prensibi nedeniyle nesne yüzeyinden geri yansıyan ışığı değerlendirmez. Bunun yerine vericiden alıcıya ulaşan ışığın engellenmesini esas alır. Bu özellik ışığı tamamen kesebilen küçük opak nesnelerin tespitinde kullanılabilir.

Minimum algılanabilir nesne değeri belirli bir optik yerleşim koşulunda tanımlanmıştır. Nesnenin ışık demetine göre konumu ve fiziksel geometrisi algılama olayının oluşmasını etkiler. Özellikle ince veya düzensiz şekilli parçalar için algılama hattının parçanın geçiş yönüne uygun yerleştirilmesi önemlidir.

Ürünün tekrarlanabilirlik karakteristiği aynı nesnenin aynı hareket koşullarında algılama sınırından geçişinin tutarlı biçimde belirlenmesine yardımcı olur. Bu özellik sensörün ölçüm cihazı olarak değil hassas anahtarlama elemanı olarak değerlendirilmesini gerektirir.

0 5 ms Tepki Süresi ile Kısa Süreli Optik Kesilmelerin İzlenmesi

Hızlı çalışan parça taşıma sistemlerinde bir nesne algılama hattından çok kısa sürede geçebilir. EX-11EB’nin hızlı anahtarlama karakteristiği bu tür kısa süreli ışık kesilmelerinin elektriksel çıkışa dönüştürülmesinde önem taşır.

Örneğin küçük bir metal parçanın yüksek hızlı besleme mekanizmasında ilerlemesi sırasında optik hattın kapanma süresi oldukça kısa olabilir. Sensörün çıkış tepkisi bu geçişin kontrol sistemine aktarılmasını sağlar.

Parça sayma uygulamalarında yalnızca sensörün tepki süresi yeterli bir seçim ölçütü değildir. PLC giriş filtreleme süresi programın sinyal işleme yöntemi ve parçalar arasındaki zaman aralığı da değerlendirilmelidir.

EX-11EB Seçiminde EX-11EA ve EX-11EB-PN Modellerinin Farkı

EX-10 Ver.2 ailesindeki model kodları sensörün optik yönelimi ve çıkış davranışı hakkında önemli bilgiler verir. EX-11EB yandan algılamalı NPN Dark-ON modelidir. Aynı mekanik algılama düzeninde Light-ON çıkış isteyen uygulamalar için EX-11EA farklı bir seçenektir.

EX-11EB-PN ise PNP açık kolektör çıkışa sahip Dark-ON varyantıdır. Bu nedenle EX-11EB ile EX-11EB-PN arasında seçim yapılırken PLC girişinin elektriksel yapısı temel belirleyicidir.

Önden algılama gerektiren bir makine yerleşiminde ise EX-11B modeli değerlendirilebilir. Böylece ürün seçimi yapılırken algılama yönü çıkış polaritesi ve ışık kesilmesine karşı istenen lojik davranış birbirinden bağımsız kriterler olarak ele alınabilir.

Panasonic’in farklı optik algılama seçenekleri için Panasonic fotoelektrik sensör ürünlerini inceleyebilirsiniz.

Panasonic EX-11EB Türkiye Satışı ve Dark-ON Sensör Fiyat Teklifi

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) EX-11EB yandan algılamalı NPN fotoelektrik sensör için fiyat kurumsal sipariş ve tedarik taleplerinde destek sunar (Panasonic Sensör ISAC). Özellikle küçük parça algılama projelerinde Dark-ON çalışma mantığının belirtilmesi doğru ürün referansının seçilmesine yardımcı olur.

Panasonic EX-11EB güncel stok bilgisi satış fiyatı ve teslimat koşulları için ISAC satış biriminden teklif talep edebilirsiniz. EX-11EB stok kodunu ve satın alınacak adedi paylaşmanız talebin doğrudan ilgili model üzerinden değerlendirilmesini sağlar.

Panasonic EX-11EB Hakkında Sık Sorulan Sorular

Panasonic EX-11EB sensöründe Dark-ON ne anlama gelir?

Dark-ON vericiden gelen ışık alıcıya ulaşmadığında sensör çıkışının aktif olmasıdır. EX-11EB modelinde nesne ışık demetini kestiğinde NPN çıkış etkinleşir.

EX-11EB reflektörle mi çalışır?

Hayır. EX-11EB ayrı verici ve alıcı kullanan karşılıklı tip fotoelektrik sensördür.

EX-11EB hangi PLC girişleriyle kullanılabilir?

EX-11EB NPN açık kolektör sensör sinyalini kabul eden uygun PLC dijital girişleriyle kullanılabilir.

EX-11EB ile EX-11EA arasındaki fark nedir?

EX-11EB Dark-ON EX-11EA Light-ON çalışma mantığına sahiptir. Her iki model de NPN çıkışlı ve yandan algılamalıdır.

EX-11EB modelinde çıkış akımı kaç mA’dir?

Sensörün NPN çıkışının maksimum akım çekme kapasitesi 50 mA’dir.

EX-11EB ile EX-11EB-PN birbirinin yerine kullanılabilir mi?

Çıkış polariteleri farklıdır. EX-11EB NPN EX-11EB-PN PNP çıkışlı olduğundan kontrol sisteminin giriş yapısına göre seçim yapılır.

EX-11EB modeline ait üretici teknik bilgileri ve ürün dokümantasyonu için Panasonic EX-11EB resmi ürün sayfasını inceleyebilirsiniz.

Sonuç: Panasonic EX-11EB ile Işık Kesilmesine Dayalı Aktif Parça Algılama

Panasonic EX-11EB NPN yandan algılamalı fotoelektrik sensör Dark-ON çalışma mantığı sayesinde küçük opak parçaların ışık yolunu kesmesini doğrudan aktif kontrol sinyaline dönüştürür. Ultra ince mekanik yapısı hassas algılama karakteristiği ve hızlı tepki süresi özellikle dar parça geçiş kanallarında kullanılmasını destekler. NPN girişli kontrol sistemlerinde nesne varlığının ışık kesilmesiyle bildirilmesi gereken uygulamalar için uygun bir Panasonic EX-10 serisi seçeneğidir.
