Ürün Açıklaması

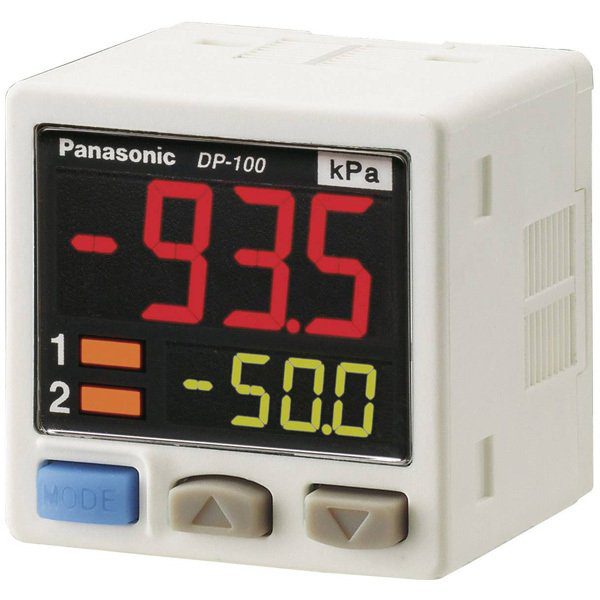

Panasonic DP-101Z-P Dijital Basınç Sensörü

Panasonic DP-101Z-P Dijital Basınç Sensörü DP-100 Ver.2 serisinin düşük basınç uygulamalarına yönelik PNP açık kolektör çıkışlı dijital basınç algılama cihazıdır. Vakum ve pozitif basınç değerlerinin izlenmesi ayarlanan basınç eşiklerine göre kontrol sinyali oluşturulması ve pnömatik sistemlerin çalışma durumunun görüntülenmesi amacıyla kullanılır. -100 0 ile +100 0 kPa nominal basınç aralığı ve çift ekranlı dijital gösterge yapısı sensörün vakum kontrolü ile düşük pozitif basınç uygulamalarında değerlendirilmesini sağlar.

DP-101Z-P modelinin belirleyici özelliklerinden biri PNP transistör çıkış mimarisidir. Bu çıkış yapısı PNP sensör sinyallerini destekleyen PLC girişleri ve endüstriyel kontrol devreleriyle bağlantı kurulmasına olanak tanır. Sensörün kısa basınç portu tasarımı ise pnömatik bağlantı geometrisinin önemli olduğu kompakt makine düzenlerinde mekanik yerleşim açısından dikkate alınır.

DP-101Z-P Modelinde PNP Çıkış ve Basınç Anahtarlama Mantığı

DP-101Z-P ölçülen basınç değerini önceden belirlenen kontrol eşikleriyle karşılaştırarak PNP açık kolektör transistör çıkışları üzerinden dijital sinyal üretir. PNP çıkış etkinleştiğinde uygun bağlantı düzeninde pozitif besleme yönünde anahtarlama gerçekleşir. Bu özellik sensörün PNP uyumlu dijital giriş kullanan kontrol sistemleriyle ilişkilendirilmesinde temel seçim kriteridir.

Basınç kontrolü sensör üzerinden ayarlanan anahtarlama koşullarına göre gerçekleştirilebilir. Panasonic DP-100 Ver.2 ailesinde bulunan EASY histerezis ve pencere karşılaştırma modları basınç bilgisinin farklı kontrol senaryolarına uyarlanmasını sağlar.

EASY modu belirli bir basınç eşiğine göre temel anahtarlama işlevi sunar. Histerezis modu açma ve kapama seviyeleri arasında fark tanımlanmasına imkân verir. Pencere karşılaştırma modu ise basıncın seçilen alt ve üst sınırlar içerisinde bulunmasına bağlı çıkış kontrolü gerçekleştirmek için kullanılabilir.

Panasonic DP-101Z-P Teknik Özellikleri

Vakum Tutma ve Düşük Pozitif Basınç Uygulamalarında Kullanımı

DP-101Z-P sensörünün negatif ve pozitif basınç değerlerini kapsayan ölçüm karakteristiği vakumla çalışan otomasyon sistemlerinde işlevsel bir avantaj sağlar. Vakumlu tutucuların kullanıldığı parça taşıma uygulamalarında belirlenen vakum seviyesine ulaşıldığında kontrol sistemine dijital durum bilgisi aktarılabilir.

Bu çalışma prensibi özellikle emiş yoluyla ürün taşıyan mekanizmalar otomatik yerleştirme istasyonları ve pnömatik kavrama sistemleriyle ilişkilidir. Sensörün kontrol çıkışı basınç koşullarına göre makine sıralamasında bir sonraki işlemin başlatılmasına yönelik kontrol mantığının parçası olarak kullanılabilir.

Düşük pozitif basınç uygulamalarında ise sensör basınçlı hava hattındaki belirli eşik seviyelerinin izlenmesini sağlar. Böylece bir pnömatik işlemin gerçekleşmesi için gerekli basınç koşulu dijital kontrol sisteminde değerlendirilebilir.

Çift Ekranlı Gösterge ile Basınç Ayarlarının İzlenmesi

Panasonic DP-101Z-P modelinin çift ekranlı yapısı mevcut basınç değeri ile ayarlanan kontrol parametrelerinin aynı cihaz üzerinden takip edilmesine yardımcı olur. Bu gösterim yaklaşımı özellikle sensör ayarlarının makine üzerinde gerçekleştirildiği uygulamalarda kullanışlıdır.

Ana gösterge basınç bilgisinin görüntülenmesini sağlarken yardımcı gösterge ayarlanan eşik değerleri ve ilgili parametrelerin izlenmesine destek verir. Üç renkli gösterge özelliği sensörün çalışma durumunun görsel olarak ayırt edilmesini kolaylaştırır.

Operatör açısından bu yapı basınç ayarlarıyla ölçülen değer arasındaki ilişkinin doğrudan sensör üzerinden değerlendirilmesini sağlar. Özellikle vakum seviyelerinin proses koşullarına göre ayarlandığı makinelerde çift ekranın sunduğu eş zamanlı bilgi kontrol ve devreye alma işlemlerini destekler.

Kısa Basınç Portunun Montaj Düzenindeki Önemi

DP-101Z-P modelindeki kısa basınç portu sensörün mekanik bağlantı geometrisini etkileyen bir tasarım özelliğidir. Kompakt makine bölümlerinde basınç bağlantısının kapladığı alan sensörün yerleştirileceği noktanın belirlenmesinde önem taşır.

Bu modelin montajında sensör gövdesinin konumu basınç hattının bağlantı yönü ve elektriksel bağlantının yerleşimi birlikte değerlendirilir. Kısa portlu yapı özellikle sınırlı bağlantı alanına sahip pnömatik kontrol noktalarında alternatif bir mekanik düzen sunar.

DP-101Z-P modelinin basınç portu tasarımı aynı serinin farklı bağlantı seçenekleriyle karşılaştırıldığında ürün seçimini etkileyen unsurlardan biridir. Bu nedenle mekanik uygunluk değerlendirmesinde yalnızca sensör gövdesinin dış ölçüleri değil portun bağlantı biçimi de dikkate alınır.

DP-101Z-P ile NPN Çıkışlı Modeller Arasındaki Temel Fark

DP-101Z-P modelinin PNP çıkışlı olması aynı basınç sınıfındaki NPN çıkışlı DP-101Z varyantlarından ayrılmasını sağlayan temel elektriksel özelliktir. İki çıkış tipi arasındaki fark anahtarlama sırasında kontrol devresine uygulanan elektriksel sinyalin yönüyle ilişkilidir.

PNP sensörler uygun giriş devresine pozitif yönlü anahtarlama sinyali sağlar. NPN sensörlerde ise çıkış etkinleştiğinde akımın negatif hat yönünde anahtarlanması esas alınır. Bu farklılık PLC dijital giriş modülünün bağlantı karakteristiği açısından önemlidir.

DP-101Z-P seçimi yapılırken mevcut kontrol panosunun giriş tipi sensör besleme düzeni ve kullanılan bağlantı standardı birlikte değerlendirilir. Özellikle mevcut bir basınç sensörünün değiştirilmesinde çıkış tipinin aynı olması elektriksel uyumluluk açısından önemli bir kriterdir.

Panasonic DP-101Z-P Fiyat ve Yetkili Distribütör Üzerinden Sipariş

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) Panasonic sensör (Panasonic Sensör ISAC) ürünlerinin kurumsal satış ve tedarik süreçlerinde destek sunmaktadır. DP-101Z-P dijital basınç sensörü için güncel satış fiyatı stok durumu ve sipariş koşulları hakkında ISAC üzerinden bilgi alabilirsiniz.

DP-101Z-P fiyat teklifi veya toplu satın alma talebinizde ürün stok kodunu ve ihtiyaç adedini belirterek ISAC satış ekibiyle iletişime geçebilirsiniz. Proje bazlı değerlendirmelerde mevcut PLC giriş tipi ve basınç uygulamasına ilişkin bilgiler de ürün seçimini destekler.

DP-101Z-P Seçiminde Basınç Aralığı ve Elektriksel Uyumluluk

DP-101Z-P düşük basınç sınıfındaki ölçüm karakteristiği nedeniyle vakum ve sınırlı pozitif basınç seviyelerinin izlendiği uygulamalara yöneliktir. Sensörün kullanılacağı sistemde çalışma basıncının nominal ölçüm aralığıyla eşleştirilmesi doğru ürün seçiminin temel aşamasıdır.

Elektriksel açıdan PNP çıkış karakteristiği kontrol sisteminin giriş bağlantısıyla birlikte değerlendirilir. Dijital karşılaştırma çıkışları ölçülen basıncın sürekli analog değer olarak aktarılmasından farklı olarak belirlenen kontrol koşullarına göre anahtarlama bilgisi sağlar.

Panasonic’in farklı ölçüm aralıklarına ve çıkış seçeneklerine sahip modellerini karşılaştırmak için Panasonic basınç sensörleri ürün ailesini inceleyebilirsiniz. Genel sensör seçenekleri için Panasonic sensör modelleri kategorisi de ürün seçimini destekler.

Panasonic DP-101Z-P Dijital Basınç Sensörü Hakkında Sık Sorulan Sorular

Panasonic DP-101Z-P PNP çıkışlı mıdır?

Evet. DP-101Z-P PNP açık kolektör transistör çıkışlı dijital basınç sensörüdür. PNP sensör sinyallerini destekleyen kontrol sistemleriyle kullanılabilir.

DP-101Z-P vakum ölçümü yapabilir mi?

Evet. DP-101Z-P -100 0 ile +100 0 kPa nominal basınç aralığı sayesinde negatif ve pozitif gösterge basıncının izlenmesine yönelik uygulamalarda kullanılabilir.

DP-101Z-P üzerinde basınç eşikleri ayarlanabilir mi?

Evet. Sensör ailesinin dijital ayar yapısı üzerinden basınç anahtarlama eşikleri ve kontrol modları düzenlenebilir.

DP-101Z-P ile DP-101Z-M-P arasındaki fark nedir?

Her iki model PNP çıkışlı düşük basınç sensörü ailesiyle ilişkilidir. Model kodundaki M uzantısı kısa portlu M5 dişi bağlantı varyantını ayırt eder.

DP-101Z-P sensörü hangi PLC girişleriyle kullanılabilir?

DP-101Z-P PNP sensör çıkışını destekleyen uygun PLC dijital girişleriyle kullanılabilir. Elektriksel bağlantıda giriş devresinin karakteristiği ve besleme gerilimi esas alınır.

Panasonic DP-101Z-P nereden satın alınabilir?

Panasonic DP-101Z-P için fiyat stok sipariş ve tedarik talepleri Türkiye yetkili distribütörü ISAC üzerinden iletilebilir.

Sonuç: Panasonic DP-101Z-P Dijital Basınç Sensörü ile PNP Kontrollü Vakum ve Basınç İzleme

Panasonic DP-101Z-P Dijital Basınç Sensörü PNP transistör çıkışı düşük basınç ölçüm aralığı ve çift ekranlı gösterge yapısıyla vakum ve pozitif basınç kontrolünün birlikte değerlendirildiği endüstriyel otomasyon uygulamalarında tercih edilebilecek bir modeldir. Kısa basınç portu mekanik yerleşim seçeneklerini desteklerken ayarlanabilir kontrol modları basınç eşiklerinin uygulama gereksinimlerine göre yönetilmesini sağlar. PNP giriş mimarisine sahip kontrol sistemlerinde basınç durumunun dijital olarak izlenmesi ve anahtarlanması için işlevsel bir çözüm sunar.
