Ürün Açıklaması

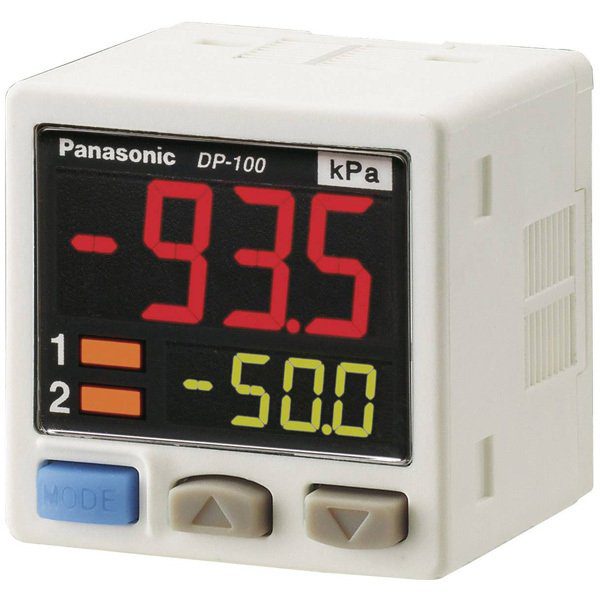

Panasonic DP-101A-N-P Dijital Basınç Sensörü

Panasonic DP-101A-N-P Dijital Basınç Sensörü DP-100 serisinin çok fonksiyonlu PNP açık kolektör çıkışlı ve çift dijital göstergeli basınç kontrol modelidir. -100 0 ile +100 0 kPa nominal basınç aralığında çalışan cihaz korozif olmayan gazların basınç değerlerini ölçerek pnömatik sistemlerde vakum ve pozitif basınç kontrolünü gerçekleştirir. Standart basınç portu seçilebilir analog çıkış fonksiyonları ve ayarlanabilir karşılaştırma çıkışı sayesinde hem basınç anahtarlama hem de ölçüm bilgisinin otomasyon sistemine aktarılması amacıyla kullanılabilir.

DP-101A-N-P modelini aynı ailedeki diğer sensörlerden ayıran önemli unsurlar PNP çıkış mimarisi ve çok fonksiyonlu kontrol yapısıdır. Bu kombinasyon pozitif anahtarlama sinyaliyle çalışan PLC girişleri ile basınç bilgisini analog olarak değerlendiren kontrol uygulamalarında esneklik sağlar. Sensörün ana ve yardımcı ekranları ölçülen basınç ile ayarlanan referans değerinin makine üzerinde izlenmesine olanak tanır.

DP-101A-N-P Modelinin PNP Çıkış Yapısı ve Kontrol İşlevleri

DP-101A-N-P PNP açık kolektör transistör karşılaştırma çıkışına sahiptir. Çıkış aktif olduğunda pozitif besleme yönünden akım sağlayan bu yapı uygun PLC dijital giriş modüllerine basınç durumunu iletmek için kullanılır. Maksimum 100 mA kaynak akımı kapasitesi sensör çıkışının bağlanacağı kontrol devresinin elektriksel özellikleriyle birlikte değerlendirilir.

Karşılaştırma çıkışı normalde açık (NO) veya normalde kapalı (NC) çalışma mantığına göre ayarlanabilir. Sensörün EASY histerezis ve pencere karşılaştırma modları basınç değişiminin farklı kontrol senaryolarına uyarlanmasını sağlar.

Özellikle belirli bir vakum seviyesinin elde edilmesiyle makine hareketinin başlatıldığı uygulamalarda çıkış eşik değeri önem kazanır. Histerezis ayarı basıncın eşik çevresinde küçük değişimler gösterdiği durumlarda çıkış davranışının düzenlenmesine yardımcı olur. Pencere karşılaştırma modu ise belirlenen iki basınç sınırı arasındaki çalışma bölgesinin izlenmesi için kullanılabilir.

Panasonic DP-101A-N-P Teknik Özellikleri

Basınç Ölçümünden Analog Sinyale: DP-101A-N-P Veri Aktarımı

DP-101A-N-P modelinin çok fonksiyonlu yapısı karşılaştırma çıkışına ek olarak analog basınç bilgisinin kullanılmasına imkân verir. Sensörde 1–5 V DC analog gerilim çıkışı ve 4–20 mA analog akım çıkışı seçenekleri bulunur. Bu çıkış fonksiyonları bağlantı ve yapılandırma gereksinimlerine göre değerlendirilir.

Analog çıkışın temel avantajı basıncın yalnızca belirli bir eşik değerine ulaşıp ulaşmadığını bildirmek yerine ölçüm aralığındaki değişimin elektriksel sinyalle temsil edilmesidir. Örneğin PLC analog giriş modülü üzerinden alınan değer makine kontrol yazılımında basınç değişiminin izlenmesi veya proses durumunun değerlendirilmesi amacıyla kullanılabilir.

Analog gerilim çıkışında yaklaşık 1 kΩ çıkış empedansı bulunurken analog akım çıkışında maksimum yük direnci 250 Ω olarak belirtilir. Bu değerler kullanılacak analog giriş modülünün bağlantı özellikleri ve sinyal işleme yapısıyla doğrudan ilişkilidir.

Vakumla Parça Tutma ve Düşük Basınçlı Pnömatik Kontrol

DP-101A-N-P atmosfer basıncına göre negatif ve pozitif basınç değerlerinin takip edildiği sistemlerde kullanılabilir. Özellikle vakumla parça taşıyan otomasyon ekipmanlarında tutma işlemi için gerekli vakum seviyesinin oluşması kontrol sinyaliyle ilişkilendirilebilir.

Bir vakum tutucunun parçaya temas etmesinin ardından basınç belirlenen negatif eşik değerine ulaştığında sensörün PNP çıkışı PLC girişine durum bilgisi aktarabilir. Kontrol sistemi bu bilgiyi taşıma çevriminin bir sonraki aşamasında değerlendirebilir.

Pozitif basınç uygulamalarında ise düşük basınçlı hava hatlarının izlenmesi basınç eşiklerinin kontrol edilmesi ve makine çalışma koşullarının takip edilmesi mümkündür. Ölçüm aralığının hem negatif hem pozitif değerleri kapsaması bu modelin farklı basınç kontrol noktalarında değerlendirilmesini sağlar.

NPT 1/8 Basınç Bağlantısı ve Mekanik Entegrasyon

Panasonic DP-101A-N-P modelinde M5 dişi diş ve NPT 1/8 erkek diş kombinasyonuna sahip standart basınç portu kullanılır. NPT bağlantı yapısı özellikle bu diş standardına uygun pnömatik bağlantı elemanlarının bulunduğu sistemlerde önem taşır.

Sensörün basınç portunda paslanmaz çelik SUS303 malzeme gövdesinde ise cam elyaf takviyeli PBT kullanılır. Bu malzeme yapısı cihazın endüstriyel makine ortamındaki mekanik yerleşimi açısından dikkate alınan özellikler arasındadır.

Yaklaşık 40 gram net ağırlığı ve konnektörlü elektrik bağlantısı sensörün kompakt makine bölümlerine yerleştirilmesini kolaylaştırır. Panel montajı ve sensörün operatör tarafından görüntülenmesi gereken uygulamalarda uygun montaj aksesuarlarıyla birlikte kullanılabilir.

DP-101A-N-P Tepki Süresi ve Gösterge Ayarları

Basınç sensörünün tepki süresi ölçülen basınç değişiminin çıkış davranışına ne kadar hızlı yansıtılacağını belirleyen önemli bir parametredir. DP-101A-N-P modelinde 2 5 ms ile 5.000 ms arasında on farklı tepki süresi seçeneği bulunur.

Hızlı değişen basınç durumlarının izlendiği uygulamalarda kısa tepki süreleri değerlendirilebilir. Basınç dalgalanmalarının bulunduğu sistemlerde ise daha uzun tepki süresi seçimi kontrol çıkışının proses davranışına göre yapılandırılmasına yardımcı olabilir.

Sensörün çift LCD göstergesi üç renkli görüntüleme özelliğine sahiptir. Ekran yenileme süresinin 250 500 veya 1.000 ms olarak ayarlanabilmesi operatörün basınç değerini izleme biçimini uygulama ihtiyacına göre düzenlemesini sağlar.

Panasonic DP-101A-N-P Fiyat Teklifi ve Türkiye’de Yetkili Distribütör Satışı

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) Panasonic sensör ürünlerinin satış sipariş ve proje bazlı tedarik süreçlerinde hizmet sunmaktadır (Panasonic Sensör – ISAC). DP-101A-N-P dijital basınç sensörü için güncel fiyat stok ve sipariş koşulları hakkında bilgi alınabilir.

DP-101A-N-P satın alma talebinizde ürün kodunu ihtiyaç adedini ve gerekiyorsa mevcut PLC giriş tipini belirterek ISAC üzerinden fiyat teklifi talep edebilirsiniz.

DP-101A-N-P Seçiminde PNP Çıkış ve Port Standardının Önemi

DP-101A-N-P modelinin seçimi sırasında iki teknik özellik özellikle belirleyicidir: PNP karşılaştırma çıkışı ve NPT 1/8 erkek basınç portu. PNP çıkış pozitif sinyal mantığına uygun kontrol girişleriyle eşleştirilirken NPT bağlantı standardı mekanik tesisatla uyumluluğu belirler.

DP-100 ailesinde NPN çıkışlı modellerin yanı sıra farklı basınç portlarına sahip varyantlar da bulunur. Bu nedenle aynı basınç aralığında çalışan iki model elektriksel bağlantı veya pnömatik bağlantı açısından farklı ihtiyaçlara cevap verebilir.

DP-101A-N-P modelinde standart konnektörlü kablo bulunması da -J uzantılı kablosuz varyantlardan ayrılan bir sipariş özelliğidir. Ürünün mevcut makinede kullanılacağı durumlarda elektriksel bağlantı ve port standardı birlikte değerlendirilir.

İlgili ürün ailesindeki farklı seçenekler için Panasonic basınç sensörleri ve modelleri sayfası incelenebilir.

DP-101A-N-P modelinin basınç aralığı elektriksel çıkış özellikleri ve mekanik bağlantı bilgileri Panasonic DP-101A-N-P resmi ürün sayfasında ayrıntılı olarak sunulmaktadır.

Panasonic DP-101A-N-P Dijital Basınç Sensörü Hakkında Sık Sorulan Sorular

DP-101A-N-P hangi basınç aralığında çalışır?

DP-101A-N-P -100 0 ile +100 0 kPa nominal basınç aralığında çalışır. Negatif ve pozitif gösterge basıncını ölçebilir.

DP-101A-N-P modelinin elektriksel çıkışı nedir?

Sensör PNP açık kolektör transistör karşılaştırma çıkışına sahiptir. Ayrıca çok fonksiyonlu yapısında analog gerilim ve akım çıkış seçenekleri bulunur.

DP-101A-N-P hangi basınç bağlantısını kullanır?

Model M5 dişi diş ve NPT 1/8 erkek diş kombinasyonlu standart basınç portuna sahiptir.

DP-101A-N-P ile DP-101A-N arasındaki temel fark nedir?

DP-101A-N-P PNP DP-101A-N ise NPN karşılaştırma çıkışına sahiptir. Bu fark sensörün kontrol sistemiyle elektriksel bağlantısını belirler.

DP-101A-N-P bağlantı kablosuyla birlikte mi sunulur?

Evet. Standart DP-101A-N-P modelinin aksesuarları arasında 2 metre uzunluğunda CN-14A-C2 konnektörlü bağlantı kablosu bulunur.

DP-101A-N-P fiyat ve stok bilgisi nereden alınır?

Panasonic DP-101A-N-P için güncel fiyat stok durumu ve sipariş bilgileri ISAC satış ekibinden öğrenilebilir.

Sonuç: Panasonic DP-101A-N-P Dijital Basınç Sensörü ile Hassas PNP Basınç Kontrolü

Panasonic DP-101A-N-P Dijital Basınç Sensörü düşük basınç ve vakum ölçümünü PNP çıkışlı kontrol sistemleriyle birleştirmek isteyen endüstriyel uygulamalar için kapsamlı bir çözüm sunar. NPT 1/8 basınç portu çift ekranlı gösterge yapısı seçilebilir anahtarlama modları ve analog çıkış fonksiyonları modelin özellikle pnömatik proses kontrolü ve PLC tabanlı basınç izleme sistemlerinde tercih edilmesini destekler. DP-101A-N-P ölçüm bilgisinin görüntülenmesi ve kontrol sistemine aktarılması ihtiyaçlarını aynı cihazda karşılayan çok fonksiyonlu bir Panasonic basınç sensörüdür.
