Panasonic DP-101Z-M Basınç Sensörü
Ürün Açıklaması

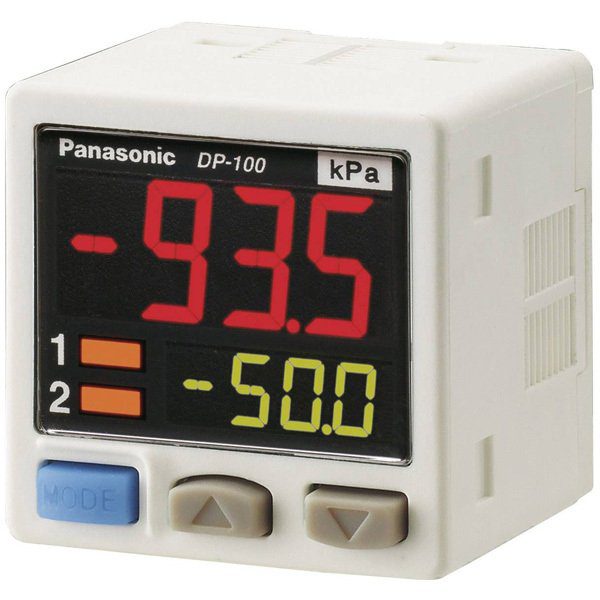

Panasonic DP-101Z-M Dijital Basınç Sensörü
Panasonic DP-101Z-M Dijital Basınç Sensörü DP-100 Ver.2 serisine ait korozif olmayan gazların vakum ve pozitif basınç değerlerini izlemek için geliştirilmiş çift ekranlı bir basınç sensörüdür. -100 0 ile +100 0 kPa nominal ölçüm aralığı NPN açık kolektör transistör çıkışı ve kısa basınç portu tasarımıyla pnömatik otomasyon sistemlerinde basınç kontrolüne yönelik kompakt bir çözüm sunar.
DP-101Z-M modelinin ayırt edici yapısı M5 dişi basınç bağlantısını kısa port tasarımıyla birleştirmesidir. Bu yapı özellikle basınç bağlantısının yerleşim açısından önemli olduğu makine bölümlerinde avantaj sağlar. Üç renkli çift LCD ekran sayesinde mevcut basınç değeri ve ayarlanan eşik değerleri cihaz üzerinden takip edilebilir.
DP-101Z-M Kısa Basınç Portu ve M5 Bağlantı Yapısı
DP-101Z-M Panasonic DP-100 Ver.2 ailesinin kısa portlu standart basınç sensörü seçeneklerinden biridir. Sensörün M5 dişi basınç portu uygun pnömatik bağlantı elemanlarıyla basınç hattına bağlanmasını sağlar. Kısa port tasarımı bağlantı noktasındaki mekanik yerleşimin değerlendirilmesinde önemli bir model özelliğidir.
Basınç portunda SUS303 paslanmaz çelik gövdede cam elyaf takviyeli PBT kullanılır. Bu malzeme yapısı sensörün endüstriyel makine gövdelerinde kullanılmasına yönelik mekanik özelliklerini destekler. Yaklaşık 30 gramlık gövde ağırlığı kompakt montaj düzenlerinde dikkate alınabilecek bir diğer özelliktir.
Panasonic DP-101Z-M Teknik Özellikleri
| Teknik Özellik | DP-101Z-M Değeri |
|---|---|
| Marka | Panasonic |
| Model | DP-101Z-M |
| Ürün serisi | DP-100 Ver.2 |
| Ürün tipi | Çift ekranlı dijital basınç sensörü |
| Basınç tipi | Gösterge basıncı (Gauge) |
| Nominal basınç aralığı | -100 0 ile +100 0 kPa |
| Basınç ayar aralığı | -101 0 ile +101 0 kPa |
| Basınca dayanım | 500 kPa |
| Uygun akışkan | Korozif olmayan gaz |
| Besleme gerilimi | 12–24 V DC ±%10 |
| Çıkış tipi | NPN açık kolektör transistör |
| Maksimum çıkış akımı | 100 mA |
| Çıkış çalışma seçenekleri | NO / NC tuşlarla seçilebilir |
| Çıkış kontrol modları | EASY histerezis pencere karşılaştırma |
| Tekrarlanabilirlik | ±%0 1 F.S. (±2 dijit dahilinde) |
| Tepki süresi | 2 5–5.000 ms seçilebilir |
| Ekran | 4 + 4 dijit üç renkli LCD |
| Basınç bağlantısı | M5 dişi diş |
| Bağlantı yöntemi | Konnektör bağlantısı |
| Koruma sınıfı | IP40 |
| Çalışma sıcaklığı | -10 ile +50 °C |
| Gövde ağırlığı | Yaklaşık 30 g |
Vakum ve Pozitif Basınç Kontrolünde Çift Ekranın İşlevi
DP-101Z-M sensörünün negatif ve pozitif basınç değerlerini kapsayan ölçüm aralığı vakum oluşturma ve basınç uygulama süreçlerinin aynı sensör ailesi üzerinden değerlendirilmesini sağlar. Vakumlu tutucular pnömatik taşıma mekanizmaları ve basınç kontrollü makine istasyonları bu ölçüm karakteristiğinin kullanılabileceği uygulamalar arasındadır.
Çift ekranlı LCD tasarımında anlık basınç değeri ile ayarlanan kontrol değeri birlikte görüntülenebilir. Böylece operatör sistemin mevcut basıncını kontrol ederken anahtarlama eşiklerini de takip edebilir. Ekranın üç renkli gösterim özelliği çalışma durumunun görsel olarak anlaşılmasını kolaylaştırır.
NPN Çıkışın PLC ve Kontrol Sistemleriyle İlişkisi
Panasonic DP-101Z-M NPN açık kolektör çıkış üzerinden basınç durumuna bağlı dijital anahtarlama sinyali oluşturur. Bu sinyal NPN sensör bağlantısını destekleyen PLC dijital girişleri veya uygun kontrol devreleriyle ilişkilendirilebilir.
Çıkış çalışma mantığı NO veya NC olarak ayarlanabilir. EASY modu temel eşik kontrolü için kullanılırken histerezis modu belirlenen açma ve kapama seviyeleri arasındaki farkın yönetilmesini sağlar. Pencere karşılaştırma modu ise basıncın belirli bir aralık içerisinde bulunmasına göre çıkış kontrolü yapılmasına olanak tanır.
Sensörün seçilebilir tepki süreleri pnömatik sistemdeki basınç değişimlerinin kontrol sinyaline nasıl yansıtılacağını belirlemeye yardımcı olur. Hızlı basınç olaylarının izlendiği uygulamalarda kısa tepki süresi dalgalanmaların filtrelenmesinin istendiği sistemlerde ise daha uzun tepki süresi değerlendirilebilir.
DP-101Z-M Modelini Seçerken Önemli Teknik Ayrıntılar
Bu modelin seçiminde ilk önemli unsur ölçülecek basıncın negatif ve pozitif sınırlarıdır. DP-101Z-M -100 0 ile +100 0 kPa nominal aralığında çalıştığından vakum ve düşük pozitif basınç uygulamalarına yönelik bir modeldir. Daha yüksek pozitif basınç gerektiren sistemlerde DP-100 ailesinin yüksek basınç seçenekleri farklı bir değerlendirme alanı oluşturur.
İkinci önemli unsur mekanik bağlantıdır. Kısa M5 port sensörün makine üzerindeki bağlantı geometrisini etkiler. Montaj planında bağlantı elemanının ölçüleri sensörün konumu ve pnömatik hortum güzergâhı birlikte değerlendirilir.
Elektriksel seçimde NPN çıkış yapısı kontrol sisteminin dijital giriş karakteristiğiyle eşleştirilir. DP-101Z-M standart tip olduğundan analog basınç değerinin PLC’ye sürekli aktarılması yerine ayarlanmış basınç koşullarına bağlı dijital kontrol sinyali elde edilmesine odaklanır.
Panasonic basınç sensörü ailesindeki diğer seçenekleri incelemek için Panasonic basınç sensörleri ve modelleri sayfasından ürün gruplarını karşılaştırabilirsiniz.
Panasonic DP-101Z-M Fiyat Stok ve Türkiye Distribütöründen Teklif
Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) Panasonic sensör (Panasonic Sensör ISAC) ürünlerinin kurumsal tedariki ve teknik ürün seçimi süreçlerinde destek sunar. DP-101Z-M dijital basınç sensörü için güncel fiyat stok ve termin bilgilerini ISAC üzerinden talep edebilirsiniz.
Satın alma veya proje teklifinizde DP-101Z-M stok kodunu ve ihtiyaç duyduğunuz ürün adedini belirterek ISAC teklif ve iletişim kanalı üzerinden talebinizi iletebilirsiniz.
Panasonic DP-101Z-M Dijital Basınç Sensörü Hakkında Sık Sorulan Sorular
DP-101Z-M hangi basınç aralığını ölçer?
Panasonic DP-101Z-M -100 0 ile +100 0 kPa nominal basınç aralığına sahiptir. Negatif ve pozitif gösterge basıncı değerlerini izleyebilir.
DP-101Z-M sensörünün çıkışı NPN mi PNP mi?
DP-101Z-M NPN açık kolektör transistör çıkışlıdır. Çıkış çalışma mantığı NO veya NC olarak seçilebilir.
DP-101Z-M ile DP-101Z arasındaki bağlantı farkı nedir?
DP-101Z-M kısa basınç portlu modeldir ve M5 dişi bağlantı kullanır. Standart portlu DP-101Z modelinden mekanik bağlantı tasarımı bakımından ayrılır.
DP-101Z-M analog basınç sinyali verir mi?
DP-101Z-M standart tip bir dijital basınç sensörüdür ve analog gerilim veya akım çıkışı yerine karşılaştırma çıkışlarıyla çalışır.
Panasonic DP-101Z-M nereden satın alınabilir?
DP-101Z-M için fiyat stok sipariş ve tedarik talepleri Panasonic’in Türkiye’deki yetkili distribütörü ISAC üzerinden iletilebilir.
Modelin ayrıntılı elektriksel ve mekanik özellikleri için Panasonic DP-101Z-M resmi ürün sayfasını inceleyebilirsiniz.
Sonuç: Panasonic DP-101Z-M Dijital Basınç Sensörü ile Kompakt ve Kontrollü Basınç İzleme
Panasonic DP-101Z-M Dijital Basınç Sensörü kısa M5 basınç portu NPN dijital çıkışı ve çift ekranlı gösterimi sayesinde vakum ve düşük pozitif basınç kontrolü gerektiren pnömatik otomasyon uygulamalarında tercih edilebilecek bir modeldir. Ayarlanabilir anahtarlama modları farklı tepki süreleri ve kompakt bağlantı yapısı sensörün mevcut kontrol sistemine uygun biçimde yapılandırılmasını destekler. Özellikle mekanik yerleşimin önemli olduğu ve basınç eşiklerinin operatör tarafından takip edildiği makinelerde işlevsel bir çözüm sunar.
