Ürün Açıklaması

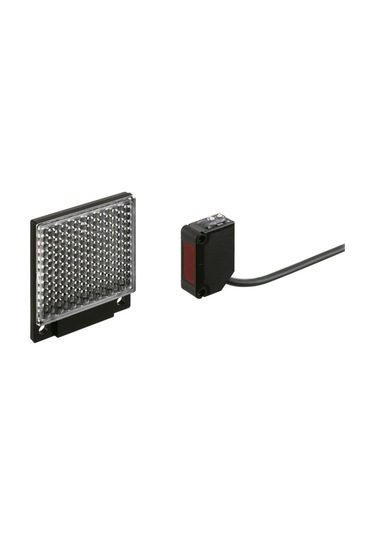

Panasonic CX-491 Reflektörlü Fotoelektrik Sensör

Panasonic CX-491 CX-400 Ver.2 serisine ait polarizasyon filtreli reflektörlü algılama prensibiyle çalışan NPN çıkışlı kompakt bir fotoelektrik sensördür. Verici ve alıcı optik elemanları aynı gövdede bulunan cihaz karşısına yerleştirilen reflektörden dönen ışığı izleyerek algılama alanından geçen nesnelerin varlığını belirler. RF-230 reflektör ile 3 metre algılama mesafesi sunan CX-491 özellikle parlak yüzeyli nesnelerin tespit edilmesi gereken endüstriyel otomasyon uygulamaları için geliştirilmiştir.

12–24 V DC besleme aralığı 1 ms veya daha kısa tepki süresi ve IP67 koruma sınıfıyla üretim hatlarındaki nesne geçiş kontrolü konveyör uygulamaları ve makine otomasyon sistemlerinde kullanılabilir. Polarizasyon filtreleri reflektörden gelen ışığın nesne yüzeyinden yansıyan ışıktan ayırt edilmesine yardımcı olarak standart reflektörlü algılama yöntemlerinde karşılaşılabilen hatalı tespit riskini azaltır.

CX-491 Polarizasyon Filtreli Algılama Sistemi Nasıl Çalışır?

CX-491 modüle edilmiş kırmızı LED ışığını reflektöre gönderir ve geri dönen ışığın durumuna göre nesne algılaması gerçekleştirir. Sensör ile reflektör arasına bir nesne girdiğinde optik yolun kesilmesi veya geri dönen ışığın değişmesi çıkış durumunun seçilen çalışma moduna göre değiştirilmesini sağlar.

Polarizasyon filtrelerinin temel avantajı özellikle metalik veya parlak yüzeylerden oluşabilecek doğrudan yansımaların reflektörden gelen ışıkla karıştırılmasını azaltmasıdır. Böylece parlak ambalajlar metal parçalar ve yansıtıcı yüzeyli endüstriyel nesnelerin geçiş kontrolünde daha uygun bir optik algılama yapısı elde edilir.

Bu algılama yönteminde sensör ile reflektör karşılıklı konumlandırılır. Ayrı bir alıcı sensörün karşı tarafa monte edilmesi gerekmediğinden makinenin yalnızca bir tarafında elektrik bağlantısı yapılması yeterlidir. Reflektörün yerleşimi ve optik hizalama algılama kararlılığını doğrudan etkiler.

Panasonic CX-491 Teknik Özellikleri

NPN Çıkış Yapısı ve PLC Girişleriyle Elektriksel Uyumluluk

Panasonic CX-491 NPN açık kolektör çıkış üzerinden anahtarlama gerçekleştirir. Çıkış aktif olduğunda yük akımını 0 V yönüne çeken bu yapı uygun giriş devresine sahip PLC sistemlerinde dijital nesne algılama sinyali oluşturmak için kullanılabilir.

Bir PLC girişine bağlantı yapılırken giriş modülünün NPN sensörlerle uyumlu olması ve giriş ortak uç bağlantısının buna göre düzenlenmesi gerekir. Sensörün maksimum 100 mA çıkış kapasitesi kontrol devresindeki yük gereksinimiyle birlikte değerlendirilmelidir. Doğrudan yüksek akım çeken yüklerin anahtarlanması yerine uygun ara devre kullanılması gerekebilir.

Light-ON ve Dark-ON çalışma modları çıkışın ışık alma veya ışığın kesilmesi durumlarından hangisinde aktif olacağını seçme imkânı verir. Bu özellik PLC programında nesne algılama sinyalinin beklenen mantık seviyesine göre yapılandırılmasını kolaylaştırır.

RF-230 Reflektör ile Mesafe ve Montaj Değerlendirmesi

CX-491 için belirtilen 3 metrelik algılama mesafesi RF-230 reflektör esas alınarak tanımlanmıştır. Reflektör boyutu montaj açısı optik yüzeylerin temizliği ve hedef nesnenin fiziksel özellikleri gerçek uygulamadaki algılama koşullarını etkileyebilir.

Montaj sırasında reflektörün sensörün optik ekseniyle hizalanması gerekir. Yeşil kararlılık göstergesi ışık alma veya karanlık durumunun kararlı olduğunu göstererek ilk devreye alma ve hassasiyet ayarı sırasında operatöre yardımcı olur.

Hassasiyet ayarı yapılırken algılanacak nesnenin reflektör önünden geçtiği gerçek çalışma konumu esas alınmalıdır. Özellikle yarı saydam malzemelerde ışık geçirgenliği parlak yüzeylerde ise yansıma geometrisi algılama davranışını değiştirebilir.

CX-491 Hangi Endüstriyel Uygulamalarda Kullanılır?

Reflektörlü optik yapısı nesnenin belirli bir kontrol noktasından geçip geçmediğinin tespit edilmesi gereken otomasyon sistemlerine uygundur. Konveyör üzerindeki ürün geçişlerinin izlenmesi paketleme makinelerinde ürün varlık kontrolü ve otomatik taşıma hatlarında parça algılama bu kullanım alanları arasındadır.

Parlak metal parçaların veya yansıtıcı ambalaj yüzeylerinin bulunduğu hatlarda polarizasyon filtreli algılama standart reflektörlü sensörlere kıyasla önemli bir seçim avantajı sağlayabilir. Bununla birlikte şeffaf nesnelerin algılanması gereken uygulamalarda malzemenin ışık geçirgenliği ve reflektörle birlikte oluşturduğu optik koşullar ayrıca değerlendirilmelidir.

CX-491 ile CX-491-P Arasındaki Fark Nedir?

CX-491 ve CX-491-P aynı CX-400 Ver.2 ailesinde yer alan polarizasyon filtreli reflektörlü sensörlerdir. Modeller arasındaki temel elektriksel ayrım çıkış tipidir. CX-491 NPN açık kolektör çıkış kullanırken CX-491-P modelinde PNP açık kolektör çıkış bulunur.

Bu nedenle model seçimi yalnızca algılama mesafesine göre yapılmamalıdır. Mevcut PLC girişinin elektriksel yapısı kontrol panosundaki bağlantı düzeni ve makine standardı doğru varyantın belirlenmesinde önemlidir. NPN ve PNP modeller doğrudan aynı bağlantı mantığıyla birbirinin yerine kullanılmaz.

Panasonic CX-491 Fiyat Stok ve Türkiye Distribütöründen Teklif

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) endüstriyel otomasyon projelerinde Panasonic sensör ürünlerinin seçimi teknik değerlendirmesi ve tedarik süreçleri için hizmet sunmaktadır. (Panasonic Sensör ISAC) kapsamında CX-491 modeline ilişkin fiyat teklifi stok durumu ve sipariş miktarı değerlendirmesi yapılabilir.

Panasonic CX-491 satın alma veya kurumsal fiyat teklifi taleplerinizde ürün kodunu ve ihtiyaç duyduğunuz adedi belirterek ISAC iletişim kanalları üzerinden başvurabilirsiniz. Mevcut bir makinedeki sensörün değiştirilmesi planlanıyorsa kontrol sisteminin NPN giriş uyumluluğunun paylaşılması da doğru ürün seçimini destekler.

Panasonic CX-491 Hakkında Sık Sorulan Sorular

Panasonic CX-491 kaç metre mesafeden algılama yapar?

CX-491 RF-230 reflektör kullanıldığında 3 metre algılama mesafesine sahiptir. Bu değer üreticinin belirttiği reflektör ve algılama koşulları için geçerlidir.

CX-491 sensör NPN mi PNP mi?

Panasonic CX-491 NPN açık kolektör transistör çıkışlıdır. PNP çıkış gereken uygulamalar için CX-491-P modeli değerlendirilir.

Panasonic CX-491 24 V DC ile çalışır mı?

Evet. CX-491 12–24 V DC ±%10 besleme gerilimi aralığında çalışır ve uygun 24 V DC endüstriyel kontrol sistemlerinde kullanılabilir.

CX-491 parlak metal nesneleri algılayabilir mi?

Evet. Polarizasyon filtreli reflektörlü algılama yapısı parlak yüzeyli nesnelerin tespiti için uygundur. Algılama performansı nesnenin boyutuna konumuna ve yüzey özelliklerine bağlıdır.

CX-491 sensörde reflektör bulunuyor mu?

Evet. Panasonic CX-491 modelinin standart aksesuarı olarak bir adet RF-230 reflektör belirtilmiştir.

CX-491 sensörün çıkış çalışma modu değiştirilebilir mi?

Evet. Sensörde Light-ON ve Dark-ON çalışma modları seçilebilir. Böylece çıkış davranışı kontrol sisteminin ihtiyaç duyduğu algılama mantığına göre düzenlenebilir.

Panasonic CX-491 fiyatı ve stok bilgisi nereden öğrenilir?

CX-491 fiyatı stok durumu ve sipariş koşulları için Panasonic Türkiye yetkili distribütörü ISAC üzerinden ürün kodu ve talep edilen adetle teklif alınabilir.

Panasonic fotoelektrik algılama çözümlerini daha geniş ürün ailesi kapsamında değerlendirmek için Panasonic sensör ürünlerini ve Panasonic fotoelektrik sensör modellerini inceleyebilirsiniz. Optik algılama yöntemleri arasındaki temel farklar için fotoelektrik sensörlerin çalışma prensipleri hakkındaki teknik içerikten yararlanabilirsiniz.

CX-491 modelinin elektriksel çıkış değerleri çevresel dayanım özellikleri ve aksesuar bilgileri için Panasonic CX-491 resmi ürün sayfasını inceleyebilirsiniz.

Sonuç: Panasonic CX-491 ile Parlak Yüzeylerde Güvenilir Reflektörlü Algılama

Panasonic CX-491 reflektörlü fotoelektrik sensör polarizasyon filtreli optik sistemi NPN çıkış yapısı ve kompakt gövdesiyle endüstriyel nesne algılama uygulamalarında değerlendirilebilecek bir çözümdür. Özellikle reflektörlü algılama gerektiren ve parlak yüzeylerin bulunduğu üretim hatlarında teknik özellikleriyle öne çıkar. Doğru reflektör hizalaması elektriksel giriş uyumluluğu ve uygulamaya uygun hassasiyet ayarı sağlandığında otomasyon sistemlerine kararlı nesne algılama sinyali sunabilir.
