Ürün Açıklaması

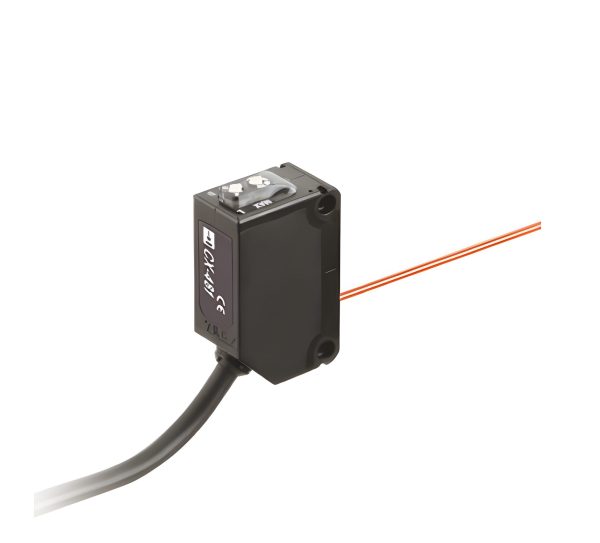

Panasonic CX-483-P-J Fotoelektrik Sensör

Panasonic CX-483-P-J CX-400 Ver.2 serisinde yer alan şeffaf ve yarı şeffaf nesnelerin algılanmasına yönelik retroreflektif fotoelektrik sensördür. Model, 50–1.000 mm algılama aralığı PNP açık kolektör çıkışı ve M12 ara bağlantı konnektörlü yapısıyla özellikle şişe kap ve benzeri ışık geçirgen ürünlerin kontrol edildiği otomasyon sistemlerinde kullanılmak üzere geliştirilmiştir. 12–24 V DC besleme ile çalışan CX-483-P-J sensör bağlantısının hızlı sökülüp takılmasının önemli olduğu makine ve saha uygulamalarında kablolu varyantlara göre farklı bir entegrasyon seçeneği sunar.

CX-483-P-J Modelini Diğer CX-483 Varyantlarından Ayıran Özellik Nedir?

CX-483-P-J seçiminde yalnızca sensörün algılama prensibine değil elektriksel çıkış ve bağlantı biçimine de dikkat edilmelidir. CX-483 ailesinin bu versiyonu PNP çıkışlıdır ve “-J” varyantı M12 ara bağlantı konnektörlü yapı kullanır. Bu özellik sensörün bakım sırasında tesisatın tamamı sökülmeden değiştirilebilmesini kolaylaştırabilir ve konnektörlü saha altyapısı kullanılan makinelerde daha düzenli bir bağlantı mimarisi oluşturulmasına yardımcı olabilir.

Dolayısıyla CX-483-P-J aynı algılama prensibini kullanan ancak farklı kablo veya konnektör seçeneklerine sahip CX-483 modelleriyle yalnızca ürün koduna bakılarak değiştirilmemelidir. Yeni sensör seçilirken mevcut kontrol sisteminin PNP giriş yapısı fiziksel bağlantı standardı ve reflektör yerleşimi birlikte değerlendirilmelidir.

Panasonic CX-483-P-J Teknik Özellikleri

Şeffaf Nesne Algılamada CX-483-P-J Nasıl Çalışır?

CX-483-P-J sensör ve RF-230 reflektör arasında oluşturulan optik ışık yolunu kullanır. Algılanacak nesne bu ışık yoluna girdiğinde sensörün aldığı ışık miktarında değişiklik oluşur ve çıkış sinyali buna göre anahtarlanır. Şeffaf nesneler ışığı tamamen kesmediği için bu uygulama standart opak nesne algılamasına göre daha hassas bir optik değerlendirme gerektirir.

Üretici tarafından belirtilen 50–1.000 mm algılama mesafesi RF-230 reflektör esas alınarak tanımlanmıştır. Ayrıca algılanabilir nesne için Ø50 mm ve üzerindeki şeffaf yarı şeffaf veya opak cisimler referans verilmektedir. Ancak gerçek şişenin kabın veya diğer ürünün malzeme kalınlığı yüzey şekli rengi ve ışık geçirgenliği algılama performansını etkileyebileceği için devreye alma öncesinde gerçek ürünle test yapılmalıdır.

M12 Bağlantı Yapısı Hangi Uygulamalarda Avantaj Sağlar?

CX-483-P-J ürün seçiminde “-J” bağlantı yapısı önemli bir teknik kriterdir. M12 ara bağlantı konnektörü, sensörün periyodik olarak söküldüğü makine modüllerinin ayrılabildiği veya bakım sırasında saha bağlantısının hızlı biçimde kesilmesi gereken uygulamalarda pratiklik sağlayabilir.

Konnektörlü altyapı aynı zamanda sensör değişiminde doğrudan kablo yeniden sonlandırma ihtiyacını azaltabilir. Bununla birlikte makinedeki mevcut konnektör tipi pin düzeni ve kablolama yapısı kontrol edilmeden yalnızca “M12 bağlantılı” olduğu gerekçesiyle ürün seçilmemelidir. Özellikle mevcut sensörün farklı bir elektriksel çıkış yapısına sahip olması durumunda PLC giriş uyumluluğu ayrıca doğrulanmalıdır.

PNP Çıkış Uyumunun Kontrol Edilmesi Neden Önemlidir?

Panasonic CX-483-P-J PNP açık kolektör çıkış kullanır. Bu nedenle sensörün bağlanacağı PLC I/O modülü veya kontrol cihazının giriş yapısının PNP sensör sinyaliyle çalışmaya uygun olması gerekir. NPN tabanlı mevcut sistemlerde doğrudan ürün değişimi yapılması elektriksel uyumsuzluğa yol açabilir.

Sensörün maksimum kaynak akımı 100 mA’dır ve Light-ON veya Dark-ON çalışma modu seçilebilir. Böylece çıkış mantığı makinenin kontrol senaryosuna göre düzenlenebilir. Kısa devre korumasının entegre olması da çıkış devresinin korunmasına katkı sağlar.

CX-483-P-J İçin Uygun Kullanım Alanları

CX-483-P-J özellikle şeffaf ürünlerin varlık veya geçiş kontrolünün gerektiği üretim hatlarında değerlendirilebilir. Sensörün uygulama avantajı yalnızca ürünün şeffaf olmasından değil, retroreflektif algılama PNP çıkış ve konnektörlü bağlantının aynı projede gerekli olmasından kaynaklanır.

• PET şişelerin konveyör üzerinde geçiş kontrolü
• Cam veya şeffaf plastik kapların varlık algılaması
• Dolum makinelerinde şişe pozisyonunun doğrulanması
• Ambalaj hatlarında yarı şeffaf ürün kontrolü
• Konnektörlü sensör altyapısı kullanılan modüler makineler
• Bakım sırasında sensörün hızlı değiştirilmesi gereken otomasyon sistemleri

Uygulamanızda farklı algılama prensipleri veya farklı bağlantı seçenekleri gerekiyorsa Panasonic fotoelektrik sensörleri arasındaki alternatifler teknik parametreler üzerinden karşılaştırılabilir.

CX-483-P-J Seçiminde Hangi Kriterler Kontrol Edilmelidir?

İlk değerlendirilmesi gereken kriter algılanacak nesnenin optik yapısıdır. Şeffaf veya yarı şeffaf bir şişe kap veya benzeri nesne söz konusuysa CX-483-P-J’nin şeffaf nesne algılamaya yönelik tasarımı doğru ürün ailesinin seçilmesine yardımcı olur. Buna ek olarak reflektör ile sensör arasında 50–1.000 mm çalışma mesafesinin fiziksel olarak sağlanabilmesi gerekir.

İkinci kritik kriter kontrol sistemidir. PLC veya giriş modülü PNP çıkışla uyumlu olmalı ve 12–24 V DC sensör beslemesi sağlamalıdır. Üçüncü kriter ise mekanik bağlantıdır, M12 ara bağlantı konnektörlü yapının mevcut makine kablolamasına uygunluğu doğrulanmalıdır.

IP67 koruma seviyesi ve -25°C ile +55°C çalışma sıcaklığı aralığı birçok endüstriyel uygulama için geniş kullanım imkânı sunar. Bununla birlikte sıvı teması kimyasal maddeler yoğun titreşim veya sıcaklık değişimleri bulunan uygulamalarda ortam şartları proje özelinde incelenmelidir.

Algılama prensiplerinin ve ürün seçim parametrelerinin daha ayrıntılı değerlendirilmesi için fotoelektrik sensör seçimi rehberi kullanılabilir. Teknolojinin temel çalışma mantığı için ise fotoelektrik sensör nedir içeriği incelenebilir.

CX-483-P-J Fiyat Stok ve Tedarik Bilgisi

Panasonic CX-483-P-J fiyatı ve güncel stok bilgisi sipariş miktarı tedarik koşulları ve proje gereksinimlerine göre değişebilir. Ürünü satın almadan önce yalnızca stok kodunun değil mevcut sensörün bağlantı tipi PLC giriş yapısı algılanacak nesne ve sensör-reflektör mesafesinin de paylaşılması teknik uygunluğun kontrol edilmesini kolaylaştırır.

ISAC üzerinden CX-483-P-J için güncel fiyat stok ürün tedariki ve teknik seçim desteği talep edilebilir. Mevcut bir sensörün yerine kullanım planlanıyorsa mevcut ürün kodunu ve bağlantı bilgilerini paylaşmanız olası mekanik veya elektriksel uyumsuzlukların teklif aşamasında değerlendirilmesine yardımcı olur.

Sık Sorulan Sorular

Panasonic CX-483-P-J ne tür bir sensördür?

CX-483-P-J şeffaf nesne algılamaya yönelik retroreflektif fotoelektrik sensördür. Panasonic CX-400 Ver.2 ailesinde yer alır ve PNP çıkış kullanır.

CX-483-P-J algılama mesafesi nedir?

CX-483-P-J için algılama mesafesi RF-230 reflektör kullanıldığında 50–1.000 mm’dir. Şeffaf nesnelerde gerçek ürün üzerinden algılama testi yapılması önerilir.

CX-483-P-J şeffaf PET şişeleri algılayabilir mi?

Evet CX-483-P-J şeffaf ve yarı şeffaf nesnelerin algılanması amacıyla tasarlanmıştır. Şişenin formu kalınlığı ve optik geçirgenliği nedeniyle gerçek uygulama koşullarında ayar doğrulaması yapılmalıdır.

CX-483-P-J PNP mi NPN mi?

CX-483-P-J PNP açık kolektör transistör çıkışlıdır. Kullanılacağı PLC veya kontrol sisteminin giriş yapısı PNP sensör bağlantısıyla uyumlu olmalıdır.

CX-483-P-J üzerindeki J kodu neyi ifade eder?

CX-483-P-J CX-400 serisinin M12 ara bağlantı konnektörlü varyantıdır. Bu bağlantı yapısı sensörün bakım veya değişim sırasında hızlı biçimde sökülüp takılmasını kolaylaştırabilir.

CX-483-P-J ile reflektör veriliyor mu?

Evet. Panasonic tarafından CX-483-P-J için RF-230 reflektör standart aksesuar olarak belirtilmektedir.

CX-483-P-J Light-ON ve Dark-ON çalışabilir mi?

Evet. Sensörün çıkış çalışma modu Light-ON veya Dark-ON olarak seçilebilir ve böylece kontrol mantığı uygulamaya göre yapılandırılabilir.

CX-483-P-J koruma sınıfı nedir?

CX-483-P-J IP67 koruma sınıfına sahiptir. Bununla birlikte gerçek saha koşullarındaki sıvı kimyasal sıcaklık ve mekanik etkiler ayrıca değerlendirilmelidir.

CX-483-P-J fiyat ve stok bilgisi nasıl alınır?

CX-483-P-J güncel fiyat ve stok bilgisi ISAC üzerinden talep edilebilir. Teknik teklif için ürün koduna ek olarak algılanacak nesne bağlantı sistemi ve PLC giriş tipinin paylaşılması uygun ürün kontrolünü kolaylaştırır.

CX-483-P-J İçin Teknik Değerlendirme

Panasonic CX-483-P-J, şeffaf nesne algılama 50–1.000 mm çalışma mesafesi PNP çıkış ve M12 ara bağlantı konnektörünün aynı uygulamada gerekli olduğu projeler için değerlendirilmesi gereken CX-400 Ver.2 sensör seçeneklerinden biridir. Ürün seçiminde en kritik noktalar gerçek nesnenin optik özellikleri reflektör yerleşimi kontrol sisteminin PNP uyumluluğu ve makinedeki M12 bağlantı altyapısıdır. Güncel CX-483-P-J fiyatı stok bilgisi veya uygulamaya uygunluk değerlendirmesi için ürün kodu ve saha gereksinimleriyle ISAC’tan teknik destek ve teklif talep edebilirsiniz.
