Ürün Açıklaması

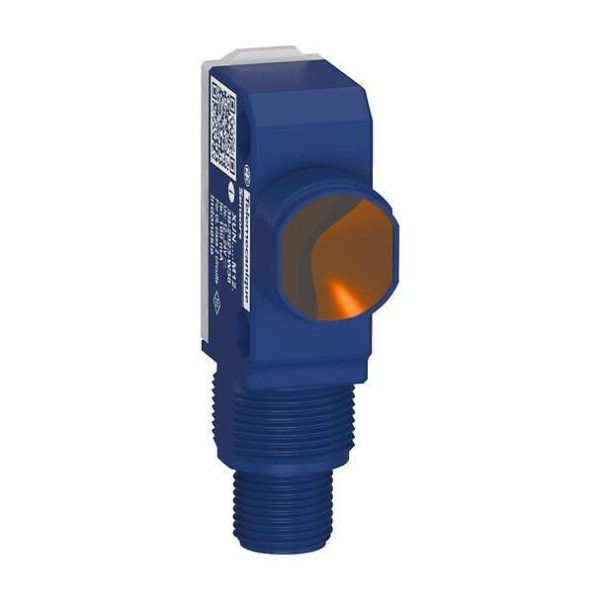

Telemecanique XUN5APYNM12 Fotoelektrik Sensör

Telemecanique XUN5APYNM12 XU fotoelektrik sensör ailesinin XUN serisinde yer alan cisimden yansımalı (diffuse) algılama prensibine sahip kompakt bir fotoelektrik sensördür. Model, PNP ayrık çıkış programlanabilir NO/NC çıkış fonksiyonu 12…24 V DC besleme ve M12 konnektörlü bağlantı yapısıyla nesne varlığının temassız olarak algılanmasına yönelik kullanılır.

XUN5APYNM12 sensörden gönderilen ışığın hedef nesneden geri yansıyan bölümünü değerlendirerek çıkış üretir. Bu çalışma prensibinde ayrı bir reflektör veya karşı tarafta bağımsız bir verici-alıcı ünitesi gerekmez. Uygulamaya uygunluk değerlendirilirken hedef nesnenin yüzey özellikleri ve çalışma mesafesinin yanı sıra PNP çıkış uyumluluğu NO/NC kontrol mantığı ve sensörün mekanik yerleşimi birlikte ele alınmalıdır.

XUN5APYNM12 Teknik Özellikleri

Diffuse Algılama Yapısının Çalışma Prensibi

XUN5APYNM12 hedef nesneye gönderilen optik ışığın nesne yüzeyinden sensöre geri dönmesi prensibiyle algılama gerçekleştirir. Geri dönen ışık sensörün algılama eşiğine ulaştığında ayrık çıkış seçilen NO veya NC çalışma mantığına göre durum değiştirir. Verici ve alıcı fonksiyonlarının aynı cihaz içerisinde bulunması sistemi karşılıklı veya reflektörlü fotoelektrik sensör düzenlerinden ayırır.

Bu yapı sensörün karşısına reflektör ya da ikinci bir sensör yerleştirmenin uygun olmadığı uygulamalarda daha sade bir mekanik kurulum sağlayabilir. Bununla birlikte diffuse algılamada hedef nesnenin kendisi optik sistemin bir parçasıdır. Dolayısıyla hedefin rengi yüzey dokusu parlaklığı sensöre göre açısı ve konumu algılama performansı değerlendirilirken dikkate alınmalıdır.

XUN5APYNM12 ile Hedef Nesne Algılama

XUN5APYNM12, makine içerisindeki parçaların varlık kontrolü konveyör üzerinde ürün algılama otomasyon istasyonlarında nesne kontrolü ve benzeri temassız algılama görevlerinde değerlendirilebilir. Uygulama tasarlanırken sensörün yalnızca hedefi görebilmesi değil hedefin çalışma sırasında sensörün optik alanına güvenilir biçimde girmesi de önemlidir.

Hareketli nesnelerde sensörün konumu hedefin geçiş yönüne göre belirlenmelidir. Hedef nesnenin algılama bölgesinden çok kısa süre geçmesi düzensiz yüzeye sahip olması veya çalışma sırasında sensöre göre konumunun değişmesi durumunda mekanik yerleşim daha kritik hale gelir. Sensör montajı bu nedenle gerçek makine hareketi dikkate alınarak planlanmalıdır.

Farklı çalışma prensiplerine sahip modelleri karşılaştırmak isteyen kullanıcılar Telemecanique fotoelektrik sensörler sayfasından ilgili ürün ailesini inceleyebilir. Daha geniş sensör grupları için Telemecanique sensör çözümleri üzerinden alternatif ürün tiplerine ulaşılabilir.

PNP Çıkışın PLC ve Kontrol Sistemine Uygunluğu

XUN5APYNM12 PNP ayrık çıkış yapısına sahiptir. Sensör bir PLC veya başka bir otomasyon kontrol cihazına bağlanacaksa dijital giriş devresinin PNP sensör sinyaliyle uyumlu olması gerekir. Bu kontrol özellikle mevcut bir sensörün değiştirilmesinde önemlidir, aynı mekanik yapıya sahip iki sensör farklı PNP/NPN çıkış karakteristiğine sahip olabilir.

Programlanabilir NO/NC fonksiyonu ise sensörün algılama sonucunun kontrol sistemine hangi mantıkla aktarılacağını belirlemeye olanak verir. Normalde açık veya normalde kapalı çalışma seçimi yapılırken makine programının beklediği giriş durumu ve uygulamadaki algılama senaryosu birlikte değerlendirilmelidir.

M12 Konnektörlü Bağlantının Montaja Etkisi

XUN5APYNM12 modelinin elektrik bağlantısı M12 konnektör yapısı üzerinden gerçekleştirilir. Konnektörlü bağlantı sensör ile saha kablosunun birbirinden ayrılabilmesini sağlar. Bu yapı özellikle bakım veya sensör değişimi sırasında sabit kablo tesisatının tamamen sökülmesini gerektirmeden sensörün değiştirilebilmesine yardımcı olabilir.

Sensör kablosu seçilirken yalnızca konnektörün M12 olması yeterli değildir. Karşı konnektör yapısı pin bağlantıları gerekli kablo uzunluğu ve kontrol panosuna kadar izlenecek kablo güzergâhı kontrol edilmelidir. Mevcut sabit kablolu bir sensör yerine XUN5APYNM12 kullanılması planlanıyorsa bağlantı altyapısında gerekli düzenlemeler satın alma öncesinde değerlendirilmelidir.

XUN5APYNM12 Seçiminde Nelere Dikkat Edilmelidir?

Doğru fotoelektrik sensör seçimi yalnızca marka ve stok kodu üzerinden mekanik değişim yapılmasından daha kapsamlıdır. XUN5APYNM12 için algılama prensibi hedef özellikleri elektriksel çıkış ve bağlantı biçiminin mevcut sistemle birlikte değerlendirilmesi gerekir.

• Cisimden yansımalı diffuse algılama prensibinin uygulamaya uygun olduğu doğrulanmalıdır.
• Hedef nesnenin yüzeyi rengi parlaklığı ve sensöre göre konumu değerlendirilmelidir.
• Gerçek sensör-hedef mesafesi uygulamanın mekanik yerleşimi üzerinden kontrol edilmelidir.
• PLC veya kontrol sisteminin PNP dijital giriş yapısıyla çalıştığı doğrulanmalıdır.
• NO veya NC çıkış fonksiyonu mevcut kontrol mantığına göre belirlenmelidir.
• 12…24 V DC besleme yapısının makinenin kontrol devresiyle uyumluluğu kontrol edilmelidir.
• M12 bağlantıya uygun sensör kablosu ve saha bağlantısı planlanmalıdır.
• Sensörün optik yüzünün hedef nesneyi doğru açıdan görebileceği bir montaj noktası oluşturulmalıdır.

Mevcut bir sensörün XUN5APYNM12 ile değiştirilmesi planlanıyorsa eski ürünün yalnızca gövde ölçülerini karşılaştırmak yeterli değildir. Algılama prensibi PNP/NPN çıkış tipi NO/NC fonksiyonu besleme gerilimi ve bağlantı yapısı birlikte karşılaştırılmalıdır. Aynı ürün grubundaki diğer seçenekler Telemecanique fotoelektrik sensör modelleri içerisinde değerlendirilebilir.

XUN5APYNM12 Tedarik Fiyat ve Satın Alma Bilgileri

Telemecanique XUN5APYNM12 fiyatı güncel stok durumu ve tedarik seçenekleri ihtiyaç adedine göre değerlendirilebilir. Satın alma planlamasında sensörle birlikte M12 bağlantı kablosuna ihtiyaç bulunup bulunmadığının belirtilmesi gerekli ekipmanların aynı proje kapsamında değerlendirilmesine yardımcı olur.

Mevcut bir sensör değişimi için XUN5APYNM12 değerlendiriliyorsa eski sensör kodunu, yeni bir uygulamada kullanılacaksa hedef nesne çalışma mesafesi kontrol sisteminin giriş tipi ve ihtiyaç adedini paylaşabilirsiniz. XUN5APYNM12 teklif stok tedarik ve teknik ürün seçimi talepleri için ISAC iletişim kanalları üzerinden ürün koduyla başvuru yapılabilir.

XUN5APYNM12 Hakkında Sık Sorulan Sorular

Telemecanique XUN5APYNM12 nedir?

XUN5APYNM12 Telemecanique XUN serisine ait cisimden yansımalı fotoelektrik sensördür. PNP ayrık çıkış programlanabilir NO/NC fonksiyonu ve M12 konnektörlü bağlantı yapısına sahiptir.

XUN5APYNM12 hangi algılama yöntemini kullanır?

XUN5APYNM12 cisimden yansımalı (diffuse) fotoelektrik algılama prensibini kullanır. Sensör hedef nesneden geri dönen ışığı değerlendirerek nesne varlığını algılar.

XUN5APYNM12 reflektör gerektirir mi?

Hayır. Diffuse çalışma prensibinde hedef nesnenin kendisinden geri yansıyan ışık kullanıldığı için ayrı bir reflektör gerekli değildir.

XUN5APYNM12 PNP mi NPN mi?

XUN5APYNM12 PNP ayrık çıkışlıdır. Bağlantı yapılacak PLC veya kontrol cihazının dijital giriş yapısı PNP sensör sinyaliyle uyumlu olmalıdır.

XUN5APYNM12 NO ve NC olarak kullanılabilir mi?

Evet. XUN5APYNM12 programlanabilir NO/NC çıkış fonksiyonuna sahiptir. Çıkış mantığı uygulamanın kontrol senaryosuna göre belirlenmelidir.

XUN5APYNM12 hangi gerilimle çalışır?

XUN5APYNM12 için nominal besleme gerilimi 12…24 V DC’dir. Sensör bağlanmadan önce mevcut güç ve kontrol devresinin elektriksel uyumluluğu kontrol edilmelidir.

XUN5APYNM12 hangi bağlantıyı kullanır?

XUN5APYNM12 M12 konnektörlü bağlantı yapısına sahiptir. Sensör kablosu seçilirken konnektör ve pin uyumluluğuyla birlikte gerekli kablo uzunluğu da dikkate alınmalıdır.

XUN5APYNM12 seçiminde hedef yüzeyi neden önemlidir?

Diffuse algılama hedef nesneden geri yansıyan ışığa dayandığı için nesnenin rengi yüzey dokusu ve yansıtma karakteristiği algılama davranışını etkileyebilir. Bu nedenle sensör gerçek hedef ve montaj koşulları dikkate alınarak değerlendirilmelidir.

XUN5APYNM12 fiyat ve stok bilgisi nasıl alınır?

XUN5APYNM12 güncel fiyat stok ve tedarik bilgisi için ürün kodu ve ihtiyaç adedi ISAC’a iletilebilir. Mevcut sensör değiştirilecekse eski ürün kodunun paylaşılması teknik uygunluk değerlendirmesini kolaylaştırır.
