Ürün Açıklaması

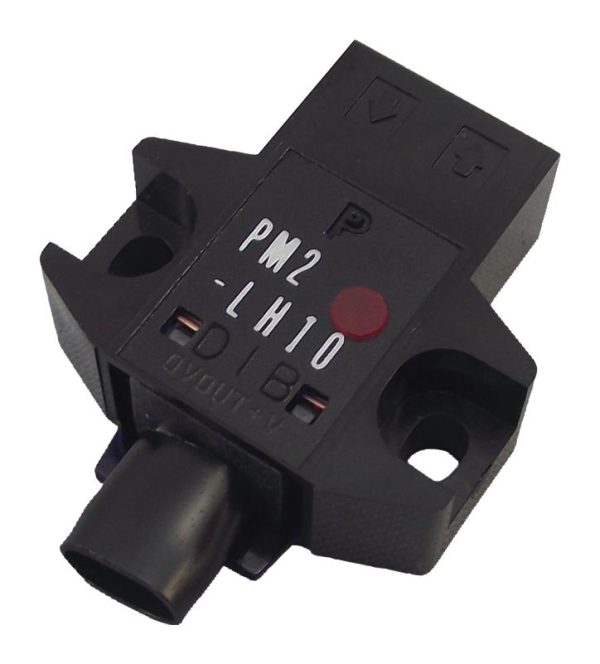

Panasonic PM2-LH10 Yakınsak Yansımalı Mikro Fotoelektrik Sensör

Panasonic PM2-LH10 PM2 serisine ait kısa mesafeli nesne algılama uygulamaları için geliştirilmiş üstten algılamalı ve konnektör bağlantılı bir yakınsak yansımalı mikro fotoelektrik sensördür. Verici ve alıcı optik elemanları aynı gövdede bulunan sensör hedef yüzeyden yansıyan kızılötesi ışığı değerlendirerek nesne varlığını algılar. 2 5–8 mm nominal algılama aralığı Light-ON anahtarlama fonksiyonu ve NPN açık kolektör transistör çıkışı sayesinde kompakt makine mekanizmalarında kısa mesafeli konum ve varlık kontrolü için kullanılabilir.

PM2-LH10 modelinin ayırt edici özelliği algılama alanını yakınsak optik yapı üzerinden sınırlandırmasıdır. Bu yaklaşım sensörün hedef nesneye odaklanmasını ve algılama bölgesinin gerisindeki yüzeylerin etkisinin azaltılmasını sağlar. Özellikle sensör ile algılanacak parça arasındaki mesafenin sınırlı olduğu otomasyon düzeneklerinde optik algılama geometrisi ve montaj yönü ürün seçiminde belirleyici rol oynar.

PM2-LH10 Teknik Özellikleri

Yakınsak Yansımalı Algılama Nasıl Çalışır?

PM2-LH10 modüle kızılötesi ışığı algılama bölgesine gönderir. Hedef nesne bu bölgeye girdiğinde yüzeyden yansıyan ışık sensörün alıcı elemanına ulaşır. Alınan optik sinyal sensörün anahtarlama devresi tarafından değerlendirilerek elektriksel çıkışa dönüştürülür.

Yakınsak yansımalı tasarımda verici ve alıcı optik eksenlerinin geometrisi belirli bir mesafe bölgesinde etkili algılama oluşturacak şekilde düzenlenmiştir. Bu nedenle PM2-LH10 uzak mesafeli bir fotoelektrik sensör gibi geniş bir algılama alanını izlemek yerine kısa mesafede sınırlandırılmış bir bölgedeki nesneleri kontrol etmek için uygundur.

Üreticinin belirttiği 5 mm yakınsak nokta sensörün referans algılama geometrisinin merkezidir. Ancak algılama davranışı nesnenin yüzey rengine yansıtıcılığına boyutuna ve sensöre göre konumuna bağlı olarak değişebilir. Parlak koyu veya çok küçük parçalarla çalışılan uygulamalarda gerçek algılama koşulları üzerinden montaj mesafesinin belirlenmesi önemlidir.

Light-ON Çıkış Fonksiyonu ve NPN Bağlantı Yapısı

Panasonic PM2-LH10 Light-ON çalışma prensibine sahiptir. Sensör yeterli miktarda yansıyan ışık algıladığında çıkışı ON durumuna geçer. Bu davranış hedef nesnenin algılama bölgesine girmesiyle kontrol sisteminde bir giriş sinyali oluşturulmasını gerektiren uygulamalara uygundur.

NPN açık kolektör çıkış aktif durumda akımı 0 V hattına doğru çeken bir anahtarlama yapısı kullanır. Bu nedenle sensörün bağlanacağı PLC dijital giriş modülünün veya kontrol devresinin NPN çıkışlarla elektriksel uyumluluğu değerlendirilmelidir. Yalnızca kontrol sisteminin 24 V DC ile çalışması giriş devresinin her NPN sensörle doğrudan uyumlu olduğu anlamına gelmez.

PM2-LH10 üzerindeki kırmızı çalışma LED’i çıkışın aktif olduğu durumu gösterir. Montaj ve devreye alma sırasında bu gösterge hedefin algılama bölgesindeki konumuyla çıkış davranışının karşılaştırılmasına yardımcı olur.

Kompakt Mekanizmalarda Üstten Algılama Avantajı

PM2-LH10 modelinde optik algılama yönü gövdenin üst yüzeyine göre düzenlenmiştir. Bu yapı sensörün mekanik bir taşıyıcıya yerleştirilerek üst taraftan geçen veya belirli bir noktaya yaklaşan parçaların izlenmesine imkân tanır.

Örneğin küçük parça besleme mekanizmalarında parçanın belirli bir konuma ulaşıp ulaşmadığını kontrol etmek için yakın mesafeli optik algılama kullanılabilir. Benzer şekilde kompakt montaj istasyonlarında bir bileşenin yerleşim kontrolü veya hareketli mekanizma üzerindeki bir hedefin geçişinin algılanması amaçlanabilir.

Bu tür uygulamalarda sensörün fiziksel olarak yerleştirilebileceği alan kadar optik yüzeyin hedefe bakış yönü de önemlidir. PM2-LH10’un üstten algılama geometrisi ön taraftan algılamalı PM2 varyantlarıyla aynı montaj düzenine sahip değildir.

PM2-LH10 Seçiminde Konnektör Mesafe ve Anahtarlama Kriterleri

PM2-LH10 konnektörlü bir sensördür. Bu nedenle elektriksel bağlantı planlanırken uygun karşı konnektör ve bağlantı kablosu düzeni dikkate alınmalıdır. Panasonic PM2 serisi için CN-13 bağlantı aksesuarı bulunur. Konnektörlü tasarım sensörün kablolama düzeninden ayrılmasını gerektiren makine montajlarında tercih edilebilir.

Bağlantı kablosunun uzatılması gereken sistemlerde üreticinin kablo kesiti ve besleme hattına ilişkin koşulları esas alınmalıdır. Panasonic en az 0 3 mm² iletken kesitli kabloyla toplam 2 metreye kadar bağlantı tanımlar, 2 metre veya üzerindeki uzatmalarda +V ve 0 V terminalleri arasına 10 µF kondansatör bağlanmasını belirtir.

Aynı PM2 ürün ailesinde farklı anahtarlama ve bağlantı varyantları da vardır. PM2-LH10B Dark-ON fonksiyonuyla, PM2-LH10-C1 ise kablolu bağlantı yapısıyla ayrılır. Bu modeller arasındaki seçim yalnızca algılama mesafesine göre değil kontrol sisteminin beklediği çıkış davranışına ve makinenin kablolama düzenine göre yapılmalıdır.

Panasonic’in diğer kompakt optik algılama çözümlerini incelemek isteyen kullanıcılar Panasonic sensör modelleri üzerinden farklı sensör ailelerini değerlendirebilir. Çatal tip algılama geometrisinin gerekli olduğu mekanizmalar için ise Panasonic mikro çatal sensörler ayrı bir ürün seçeneğidir.

Panasonic PM2-LH10 Fiyat Teklifi ve Türkiye’de Sensör Tedariki

Panasonic markasının Türkiye’de tek yetkili distribütörü ISAC (İstanbul Sensörler) PM2-LH10 mikro fotoelektrik sensör için ürün seçimi teknik uygunluk değerlendirmesi ve kurumsal tedarik taleplerinde iletişim noktasıdır (Panasonic Sensör ISAC). PM2-LH10 fiyatı stok durumu sipariş miktarı ve teslim süresi hakkında güncel bilgi almak için ürün kodu ve ihtiyaç adediyle teklif talebi oluşturabilirsiniz.

Mevcut bir makinedeki sensörün değiştirilmesi veya yeni bir kontrol sistemine entegrasyonu söz konusuysa bağlantı tipi besleme gerilimi ve PLC giriş özelliklerini paylaşarak ISAC satış ve teknik destek ekibinden değerlendirme talep edebilirsiniz.

PM2-LH10 modelinin üretici tarafından tanımlanan elektriksel sınırları algılama karakteristikleri ve mekanik çizimleri için Panasonic PM2-LH10 resmi ürün sayfasını inceleyebilirsiniz.

Panasonic PM2-LH10 Yakınsak Yansımalı Mikro Fotoelektrik Sensör Hakkında Sık Sorulan Sorular

Panasonic PM2-LH10 ne işe yarar?

PM2-LH10 kısa mesafedeki nesnelerin varlığını yansıyan kızılötesi ışık üzerinden algılar. Kompakt otomasyon mekanizmalarında konum ve parça varlığı kontrolü için kullanılabilir.

PM2-LH10 kaç volt ile çalışır?

Panasonic PM2-LH10 5–24 V DC ±%10 besleme gerilimiyle çalışır. Besleme hattındaki dalgalanmanın üretici sınırları içerisinde olması gerekir.

PM2-LH10 NPN mi PNP mi?

PM2-LH10 NPN açık kolektör transistör çıkışlıdır. Aktif çıkış durumunda akımı 0 V hattına doğru çeker.

PM2-LH10 algılama mesafesi kaç milimetredir?

Referans hedef kullanıldığında nominal algılama mesafesi 2 5–8 mm’dir. Yakınsak odak noktası 5 mm olarak belirtilmiştir.

PM2-LH10 ile PM2-LH10B arasındaki fark nedir?

PM2-LH10 Light-ON PM2-LH10B ise Dark-ON anahtarlama fonksiyonuna sahiptir. İki modelin çıkış davranışı farklıdır.

PM2-LH10 ile PM2-LH10-C1 aynı bağlantıyı mı kullanır?

Hayır. PM2-LH10 konnektörlü PM2-LH10-C1 ise 1 metre kablolu bağlantı yapısına sahiptir.

PM2-LH10 PLC girişine bağlanabilir mi?

Evet uygun NPN giriş bağlantısını destekleyen PLC dijital giriş devrelerinde kullanılabilir. Giriş devresinin elektriksel yapısı ve sensörün çıkış sınırları birlikte değerlendirilir.

PM2-LH10 sensörün tepki süresi nedir?

PM2-LH10’un tepki süresi 0 8 ms veya daha azdır. Bu değer sensörün çıkış anahtarlama performansına ilişkin teknik sınırdır.

PM2-LH10 hangi bağlantı aksesuarıyla kullanılabilir?

Panasonic PM2 serisi için CN-13 konnektör aksesuarı bulunur. Makinenin bağlantı düzenine uygun kablolama yapılabilir.

Panasonic PM2-LH10 fiyatı ve stok bilgisi nasıl öğrenilir?

PM2-LH10 için güncel fiyat stok ve teslim süresi bilgileri ISAC üzerinden talep edilebilir. Teklif değerlendirmesinde stok kodu ve istenen ürün adedi esas alınır.

Sonuç: Panasonic PM2-LH10 ile Kompakt Mekanizmalarda Hassas Yakın Mesafe Algılama

Panasonic PM2-LH10 yakınsak yansımalı mikro fotoelektrik sensör üstten algılama geometrisi Light-ON NPN çıkışı ve sınırlandırılmış optik algılama bölgesiyle küçük mekanik alanlarda nesne kontrolü gerektiren uygulamalar için değerlendirilebilir. Konnektörlü bağlantısı ve kısa tepki süresi kompakt otomasyon sistemlerinde elektriksel ve mekanik entegrasyon açısından belirgin seçim kriterleri sunar. Hedef mesafesi yüzey özellikleri ve kontrol sistemi uyumunun birlikte değerlendirilmesi PM2-LH10 modelinden beklenen algılama performansının elde edilmesini destekler.
