Ürün Açıklaması

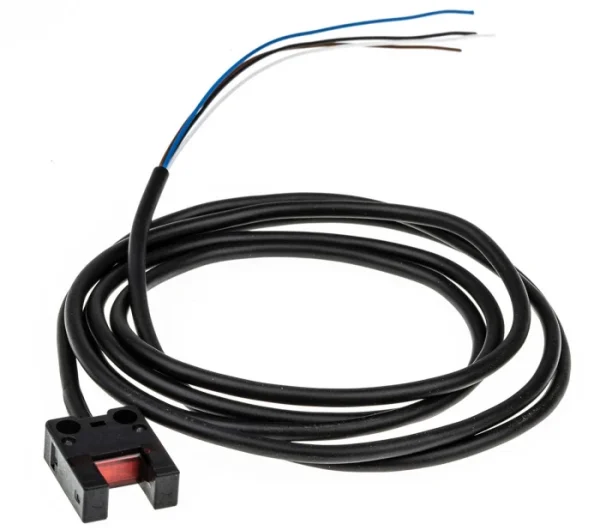

Panasonic PM-U25 U Tipi NPN Çıkışlı Mikro Çatal Fotoelektrik Sensör

Panasonic PM-U25 PM-25 serisine ait amplifikatörü gövdesine entegre edilmiş U tipi ultra kompakt mikro çatal fotoelektrik sensördür. 6 mm sabit algılama açıklığı içerisinde hareket eden opak nesnelerin geçişini algılayarak NPN açık kolektör çıkışları üzerinden kontrol sistemlerine dijital sinyal iletir. Gövdeye sabit bağlı 1 metre uzunluğundaki dört damarlı kablosu IP64 koruma derecesi ve küçük montaj alanlarına uygun yapısıyla özellikle makine içi konum referansı parça geçişi ve hareketli mekanizma algılama uygulamalarında kullanılabilir.

PM-U25 Sensörün Ultra Küçük U Tipi Gövde Tasarımı

PM-U25 modelinin temel tasarım özelliği optik algılama elemanlarının ve elektronik amplifikatörün küçük bir U tipi gövdede birleştirilmesidir. Sensörün karşılıklı iki kolunda yer alan ışık vericisi ve alıcısı nesnenin belirli bir mekanik açıklıktan geçip geçmediğini belirler.

Bu yapı özellikle sensör yerleşimi için sınırlı alan bulunan makine mekanizmalarında önem kazanır. Ayrı bir amplifikatör ünitesine veya birbirinden bağımsız verici-alıcı montajına ihtiyaç duyulmaması sensörün makine gövdesine doğrudan yerleştirilmesini kolaylaştırır.

PM-U25’in U tipi gövde geometrisi PM-25 ailesindeki K L F ve R tipi alternatiflerden mekanik yerleşim bakımından ayrılır. Bu nedenle model seçimi yapılırken yalnızca algılama açıklığı değil sensörün sabitleme noktası ile algılanacak parçanın hareket doğrultusu arasındaki ilişki de değerlendirilir.

Panasonic PM-U25 Teknik Özellikleri

6 mm Optik Açıklıkta Küçük Parçaların Geçişinin Algılanması

PM-U25 karşılıklı optik algılama prensibiyle çalışır. Kızılötesi LED tarafından gönderilen ışık çatalın diğer kolundaki alıcıya ulaşır. Opak bir nesne bu ışık yolunu kapattığında sensörün elektronik devresi algılama durumundaki değişimi çıkış sinyaline dönüştürür.

Üretici tarafından belirtilen 0 8 × 1 2 mm minimum algılanabilir nesne boyutu sensörün küçük mekanik referans parçalarıyla kullanılabileceğini gösterir. Bununla birlikte bu değer algılanacak parçanın malzemesi optik yolu kapatma biçimi ve hareket yönünden bağımsız değerlendirilmemelidir.

Örneğin küçük bir döner mekanizmada opak bir referans çıkıntısının algılama açıklığından geçmesi belirli açısal konuma ulaşıldığını bildiren bir sinyal oluşturabilir. Bu uygulamada sensör dönüş açısını sürekli ölçmez, yalnızca referans parçasının optik bölgedeki varlığını veya geçişini bildirir.

Benzer şekilde küçük parçaların taşındığı mekanizmalarda ürünün belirli noktaya ulaşması izlenebilir. Algılama bölgesinin sabit olması mekanik yerleşimin kontrol edilmesini kolaylaştırırken parçanın açıklıktan doğru doğrultuda geçmesini önemli hale getirir.

Sabit 1 Metre Kablonun Montaj ve Bakım Sürecine Etkisi

Panasonic PM-U25 konnektörlü modellerden farklı olarak gövdeye sabit bağlı kabloyla sunulur. Bu tasarım sensörün kontrol devresine kablo üzerinden doğrudan bağlanmasını sağlar ve sensör gövdesinde ayrı bir konnektör için yer ayrılmasını gerektirmez.

Standart 1 metrelik kablo sensörün bağlantı noktasıyla kontrol panosu veya ara bağlantı terminali arasındaki mesafe kısa olduğunda pratik bir çözüm sunar. Daha uzun güzergâhlarda ise uygun kesitte ek kablo kullanılarak bağlantı uzatılabilir.

PM-U25’in standart kablosu PM-U25-R modelindeki bükülmeye dayanıklı kabloyla aynı yapıda değildir. Sensörün sürekli hareket eden bir makine parçasına yerleştirileceği uygulamalarda bu fark özellikle önemlidir. PM-U25-R hareketli montaj düzenlerinde kablo esnekliği gereksinimine yönelik bir varyanttır.

Bağlantı kablosunun mekanik gerilime maruz kalmaması gövde çıkışındaki kablo bağlantısının korunmasına yardımcı olur. Sabit montaj yapılan makinelerde kablonun uygun noktalardan sabitlenmesi sensörün konumunun kablo hareketinden etkilenmesini de azaltır.

NPN Çıkış Bağlantısı ve Dört Damarlı Kablo Düzeni

PM-U25’in NPN açık kolektör çıkışı aktif durumda akımı 0 V yönüne çeken bir transistör devresine sahiptir. Bu özellik NPN sensörlerle uyumlu PLC dijital girişlerinde veya uygun elektronik kontrol devrelerinde kullanılmasını sağlar.

Ürünün dört damarlı kablosunda bağlantı işlevleri şu şekilde düzenlenmiştir:

• Kahverengi: Pozitif DC besleme (+V).
• Mavi: Besleme referansı (0 V).
• Siyah: Light-ON çıkışı.
• Beyaz: Dark-ON çıkışı.

Light-ON çıkışı sensör alıcısına ışık ulaştığında aktif olur. Dark-ON çıkışı ise opak nesnenin ışık yolunu kapattığı durumda aktif hale gelir. Böylece kontrol programının beklediği algılama mantığına uygun kablo kullanılabilir.

İki çıkışın bulunması iki ayrı optik algılama noktası bulunduğu anlamına gelmez. Her iki çıkış da aynı ışık yolunun durumunu farklı anahtarlama mantığıyla bildirir. Kullanılmayan çıkış kablosu yalıtılmalıdır.

PM-U25 ile PM-U25-C3 ve PM-U25-P Arasındaki Seçim Farkları

PM-25 ailesindeki U tipi modellerin birbirinden ayrıldığı temel noktalar kablo uzunluğu kablo yapısı ve çıkış mimarisidir. Bu özellikler aynı gövde ailesindeki modellerin farklı makine gereksinimlerine uygun olarak seçilmesini sağlar.

• PM-U25: NPN çıkışlı standart 1 metre kablolu modeldir.
• PM-U25-C3: NPN çıkışlı 3 metre kablolu seçenektir.
• PM-U25-P: PNP çıkışlı standart 1 metre kablolu modeldir.
• PM-U25-R: NPN çıkışlı 1 metre bükülmeye dayanıklı kabloya sahip varyanttır.

Bu modeller arasındaki seçimde mevcut PLC giriş tipi ilk elektriksel kriterdir. Kablo uzunluğu ise sensörün kontrol panosuna uzaklığına göre belirlenir. Hareketli montaj söz konusu olduğunda kablonun mekanik özellikleri ayrıca önem kazanır.

Panasonic’in farklı mikro sensör geometrilerini ve bağlantı seçeneklerini incelemek için Panasonic mikro çatal sensör ürünleri kategorisi değerlendirilebilir.

IP64 Koruma ve Yüksek Sıcaklıkta Montaj Gereksinimi

PM-U25 IP64 koruma derecesine sahiptir. Bu sınıf gövdenin toz girişine karşı korunduğunu ve farklı yönlerden gelen su sıçramalarına dayanım sağladığını ifade eder. Ancak sensörün sürekli su altında çalışabileceği anlamına gelmez.

Çalışma ortamı sıcaklığı +50 °C veya üzerine ulaştığında Panasonic sensörün metal bir gövdeye monte edilmesini belirtir. Bu koşul yüksek ortam sıcaklığına sahip makine bölgelerinde montaj malzemesinin seçiminde doğrudan dikkate alınmalıdır.

PM-U25 için titreşim ve darbe dayanımı da tanımlanmıştır. Buna rağmen sensörün küçük boyutlu gövdesi nedeniyle montaj vidasının uygun şekilde sabitlenmesi ve algılama açıklığının hareketli parçalarla mekanik temastan korunması önemlidir.

PM-U25 Sensörün Türkiye’de Satın Alınması ve Fiyat Teklifi

Panasonic PM-U25 U Tipi NPN Çıkışlı Mikro Çatal Fotoelektrik Sensör için fiyat stok sipariş ve kurumsal tedarik taleplerinizi Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) üzerinden iletebilirsiniz. (Panasonic Sensör ISAC) Sensörün standart kablolu yapısı ve ultra küçük gövde geometrisi özellikle sınırlı montaj alanına sahip makine tasarımlarında ürün seçimi açısından değerlendirilebilir.

PM-U25 fiyat teklifi için ürün kodunu ve ihtiyaç duyduğunuz adedi belirtmeniz yeterlidir. PM-U25-C3 PM-U25-P veya PM-U25-R seçenekleri arasında karar veriyorsanız kontrol sisteminin giriş tipi gerekli kablo uzunluğu ve montaj koşullarını paylaşarak ISAC satış ve teknik destek ekibinden ürün seçimi konusunda destek alabilirsiniz.

PM-U25 modeline ait ayrıntılı elektriksel karakteristikler mekanik çizimler ve üretici dokümanları için Panasonic PM-U25 resmi ürün sayfasını inceleyebilirsiniz.

Panasonic PM-U25 U Tipi NPN Çıkışlı Mikro Çatal Fotoelektrik Sensör Hakkında Sık Sorulan Sorular

Panasonic PM-U25 hangi ürün serisindedir?

PM-U25 Panasonic PM-25 serisine ait ultra küçük kablolu mikro çatal fotoelektrik sensördür. U tipi gövde geometrisine sahiptir.

PM-U25 sensörün çıkışı NPN mi PNP mi?

PM-U25 NPN açık kolektör transistör çıkışlıdır. PNP çıkış gerektiren uygulamalar için PM-U25-P modeli bulunur.

PM-U25 kaç volt DC ile çalışır?

PM-U25 5–24 V DC ±%10 besleme gerilimiyle çalışır. Akım tüketimi en fazla 15 mA’dir.

PM-U25 sensörün kablosu kaç metredir?

Standart PM-U25 modelinde gövdeye sabit bağlı 1 metre uzunluğunda dört damarlı PVC kablo bulunur.

PM-U25 ile PM-U25-C3 arasındaki fark nedir?

PM-U25 standart 1 metre kabloyla PM-U25-C3 ise 3 metre kabloyla sunulur. Her iki model NPN çıkışlı U tipi sensör ailesindedir.

PM-U25 sensör küçük metal parçaları algılayabilir mi?

Evet. Metal parça optik ışık yolunu kapatacak biçimde konumlandırıldığında algılanabilir. Sensörün çalışma prensibi metal algılama teknolojisine değil ışığın kesilmesine dayanır.

PM-U25 sensörün koruma sınıfı nedir?

PM-U25 IEC standardına göre IP64 koruma derecesine sahiptir. Bu sınıf toza ve su sıçramalarına karşı korumayı ifade eder.

PM-U25 hareketli kablo taşıyıcısında kullanılabilir mi?

Standart PM-U25 sabit kablo yapısına sahiptir. Sürekli bükülme gerektiren uygulamalarda PM-U25-R modelinin bükülmeye dayanıklı kablosu değerlendirilir.

PM-U25 sensörün algılama hızı nedir?

PM-U25’in maksimum tepki frekansı 3 kHz’dir. Işık alındığında tepki süresi en fazla 20 µs ışık kesildiğinde en fazla 80 µs olarak belirtilir.

PM-U25 sensör için Türkiye’de fiyat teklifi nasıl alınır?

PM-U25 stok kodunu ve talep edilen miktarı ISAC’a ileterek güncel fiyat stok ve tedarik bilgilerini öğrenebilirsiniz.

Sonuç: Panasonic PM-U25 ile Ultra Kompakt Gövdede Güvenilir NPN Algılama

Panasonic PM-U25 U Tipi NPN Çıkışlı Mikro Çatal Fotoelektrik Sensör küçük montaj alanlarına uygun U tipi gövdesi sabit 1 metre kablosu ve IP64 koruma derecesiyle kompakt makine tasarımlarında değerlendirilebilecek bir algılama çözümüdür. Hassas optik geçiş algılaması hızlı dijital çıkış tepkisi ve Light-ON/Dark-ON seçenekleri özellikle NPN girişli kontrol sistemlerinde küçük referans parçalarının izlenmesine olanak sağlar. Standart kablolu ve ultra küçük sensör arayan uygulamalar için PM-U25 teknik özellikleri ve mekanik yerleşimi birlikte değerlendirilebilecek bir Panasonic modelidir.
