Ürün Açıklaması

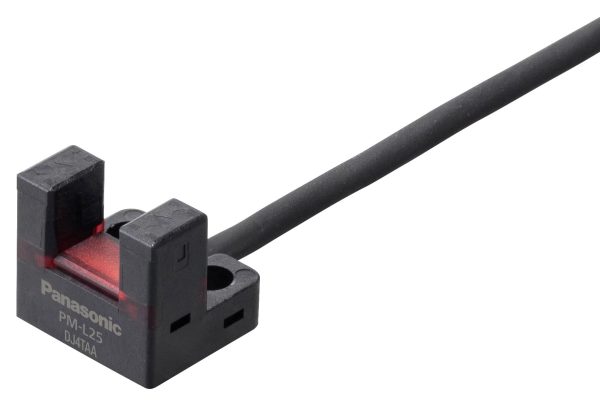

Panasonic PM-L25 Mikro Çatal Sensör

Panasonic PM-L25 PM-25 serisine ait L tipi ultra kompakt gövdeli 1 metre kablolu ve NPN transistör çıkışlı mikro çatal fotoelektrik sensördür. Dahili amplifikatörü ve karşılıklı yerleştirilmiş optik elemanları sayesinde 6 mm sabit algılama aralığından geçen opak nesneleri algılar. Özellikle montaj alanının sınırlı olduğu makinelerde palet konumlandırma mekanizmalarında ve küçük algılama bayraklarıyla çalışan hareket kontrol düzeneklerinde kullanılabilir.

PM-L25’in ürün seçimindeki belirleyici özelliği PM-25 ailesinin ultra küçük gövde yapısını L tipi montaj geometrisiyle sunmasıdır. Kablonun sensöre doğrudan bağlı olması ayrı konnektör gerektirmeyen bir elektriksel bağlantı düzeni sağlar. NPN çıkışı ise akım çeken sensör sinyallerini destekleyen kontrol girişlerine yöneliktir.

Panasonic PM-L25 Teknik Özellikleri

L Tipi Ultra Küçük Gövdenin Makine Tasarımındaki Yeri

PM-L25’in L tipi gövdesi optik algılama bölgesinin makinenin montaj yüzeyine göre konumlandırılmasını sağlayan mekanik bir seçenektir. PM-25 serisinde K L U F ve R gibi farklı gövde geometrileri bulunması tasarımcının algılama prensibini değiştirmeden uygun fiziksel yerleşimi seçmesine imkân tanır.

Ultra küçük gövde sensörün daha büyük algılama cihazlarının yerleştirilmesinin zor olduğu bölgelere monte edilmesinde avantaj sağlayabilir. Bununla birlikte çatal aralığından geçen nesnenin yalnızca algılanabilir boyutta olması yeterli değildir. Nesnenin hareket boyunca sensörün kollarına temas etmemesi ve optik ekseni güvenilir şekilde kesmesi gerekir.

Montaj planında algılama bayrağının hareket doğrultusu sabitleme deliklerinin konumu ve kablonun gövdeden çıkış yönü birlikte ele alınmalıdır. Özellikle dar bir makine boşluğunda kablonun bükülme güzergâhı sensörün fiziksel ölçüleri kadar önemli olabilir.

Palet Konumlandırmada PM-L25 Nasıl Kullanılır?

Panasonic’in PM-25 serisi için gösterdiği uygulamalardan biri palet konumlandırmadır. Bu düzende hareketli palet üzerindeki algılama parçası sensörün ışık yolunu belirli bir konumda keser. Sensörden alınan sinyal kontrol sisteminin paletin ilgili referans noktasına ulaştığını belirlemesine yardımcı olur.

PM-L25 böyle bir uygulamada mekanik konuma ilişkin ayrık bir bilgi üretir. Sensörün görevi paletin hareket mesafesini sürekli ölçmek değil önceden belirlenen algılama noktasına ulaşıldığını bildirmektir. Hareketin durdurulması veya sonraki işlem adımının başlatılması PLC programı ve bağlı tahrik sistemi tarafından gerçekleştirilir.

Bu tür bir konumlandırmada algılama bayrağının malzemesi ve geometrisi önemlidir. Opak bir parçanın ışık yolunu yeterli ölçüde kapatması çıkış durumunun doğru değişmesini sağlar. Paletin mekanik salınımı veya ray boşluğu gibi etkenler de sensörün montaj noktasının belirlenmesinde dikkate alınmalıdır.

NPN Çıkışın PLC Girişleriyle Eşleştirilmesi

PM-L25’in NPN açık kolektör çıkışı aktif olduğunda bağlı devreden 0 V yönüne akım çeker. Bu nedenle sensör uygun kaynak akımlı PLC dijital girişleriyle kullanılabilir. Kontrol cihazının giriş ortak bağlantısı ve besleme mimarisi sensörün çıkış polaritesiyle uyumlu olmalıdır.

Dört damarlı kabloda besleme ve çıkış iletkenlerinin görevleri şöyledir:

İki çıkışın bulunması kontrol programında ışığın alınması veya kesilmesi durumlarından hangisinin kullanılacağını seçmeyi kolaylaştırır. Örneğin bir parçanın algılama alanına girdiğini bildirmek için Dark-ON optik yolun yeniden açıldığını izlemek için Light-ON sinyali kullanılabilir.

Her iki çıkışın elektriksel yük sınırları dikkate alınmalıdır. Kullanılmayan çıkış iletkeni yalıtılmalı ve sensör bağlantıları üreticinin devre şemasına göre yapılmalıdır.

IP64 Koruma ve Sıcaklık Koşullarının Montaja Etkisi

PM-L25’in IP64 koruma derecesi gövdenin toz girişine karşı korunduğunu ve her yönden gelen su sıçramalarına karşı belirli bir koruma sağladığını ifade eder. Bu özellik sensörün çevresel uygunluğunu değerlendirirken dikkate alınabilir, ancak cihazın suya daldırılabileceği veya basınçlı yıkamaya uygun olduğu anlamına gelmez.

Çalışma sıcaklığının +50 °C veya üzerine çıktığı uygulamalarda Panasonic sensörün metal bir gövde üzerine monte edilmesini şart koşar. Bu ayrıntı sıcak makine bölümlerinde veya ısı kaynaklarına yakın montaj noktalarında özellikle önemlidir.

Üretici tarafından belirtilen çalışma koşulları yoğuşma ve buzlanma oluşmayan ortamlar için geçerlidir. Floresan aydınlatmanın alıcı yüzeyindeki şiddeti de belirtilen sınır içerisinde tutulmalıdır. Optik algılamanın kararlı olması için çevresel ışık ve montaj konumu birlikte değerlendirilir.

Bir Metrelik Kablonun Yerleşimi ve Hat Uzatma Koşulları

PM-L25 üzerinde fabrikada bağlanmış bir metre uzunluğunda PVC kablo bulunur. Bu bağlantı yapısı sensörün yakınındaki bir klemens kutusuna veya uygun kontrol bağlantı noktasına doğrudan kablolama yapılmasını sağlar.

Panasonic en az 0 3 mm² kesitli kablo kullanılması koşuluyla toplam kablo uzunluğunun 100 metreye kadar uzatılabileceğini belirtir. Toplam bağlantı uzunluğu 20 metreye veya üzerine çıktığında sensöre bağlı kablonun ucundaki besleme geriliminin en az 4 5 V olması gerekir. Güvenlikle ilgili uygulamalarda ise toplam bağlantı uzunluğu 30 metreyi aşmamalıdır.

Uzun hatlarda kablo direncinden kaynaklanan gerilim düşümü ve elektriksel parazitler sensör sinyalinin kontrol sistemine aktarılmasını etkileyebilir. Kablo güzergâhının güç hatlarından ayrılması ve bağlantı noktalarının uygun şekilde düzenlenmesi makine tesisatının güvenilirliği açısından önemlidir.

PM-L25 PM-L25-C3 PM-L25-P ve PM-L25-R Model Ayrımları

PM-L25 ailesindeki model son ekleri farklı elektriksel veya bağlantısal ihtiyaçları karşılamak için kullanılır. Bu varyantların seçiminde yalnızca algılama aralığına odaklanmak makine tesisatı açısından uygun olmayan bir ürün tercih edilmesine neden olabilir.

• PM-L25: NPN çıkışlı 1 metre standart kablolu L tipi modeldir.
• PM-L25-C3: NPN çıkışlı 3 metre kablolu seçenektir.
• PM-L25-P: PNP açık kolektör çıkış gerektiren kontrol sistemleri için sunulur.
• PM-L25-R: Tekrarlı bükülme gereksinimlerine yönelik 1 metre bükülmeye dayanıklı kablolu varyanttır.

Özellikle hareketli makine bölümlerinde kabloya uygulanan mekanik yük standart kablo ile bükülmeye dayanıklı kablo arasında seçim yapılmasını gerektirebilir. Elektriksel polarite değişikliği gereken uygulamalarda ise kablo varyantı yerine çıkış tipi öncelikli olarak değerlendirilmelidir.

Farklı gövde ve kablo seçeneklerini karşılaştırmak için Panasonic mikro çatal sensörler sayfasından yararlanabilirsiniz. Ürün ailesindeki diğer seçeneklere Panasonic mikro çatal sensör modelleri üzerinden ulaşabilirsiniz.

Panasonic PM-L25 Satın Alma Fiyat Teklifi ve Proje Tedariki

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) PM-L25 mikro çatal sensör için kurumsal tedarik ve ürün seçimi desteği sunar (Panasonic Sensör ISAC). Özellikle mevcut makinedeki bir sensörün değiştirilmesi veya yeni bir palet konumlandırma düzeneği kurulması planlandığında ürünün gövde ve çıkış özelliklerinin proje gereksinimleriyle eşleştirilmesi önemlidir.

PM-L25 fiyatı stok durumu teslimat koşulları ve sipariş miktarına ilişkin güncel bilgi almak için ISAC satış ekibine stok kodunu ve talep edilen adedi iletebilirsiniz. Teknik seçim desteği gerekiyorsa mevcut PLC giriş tipi ve montaj alanına ilişkin bilgiler de paylaşılabilir.

Ürünün üretici tarafından yayımlanan ayrıntılı elektriksel özellikleri çevresel dayanım değerleri ve teknik çizimleri için Panasonic PM-L25 resmi ürün sayfasını inceleyebilirsiniz.

Panasonic PM-L25 Mikro Çatal Sensör Hakkında Sık Sorulan Sorular

Panasonic PM-L25 nasıl bir sensördür?

PM-L25 L tipi ultra küçük gövdeli ve NPN çıkışlı mikro çatal fotoelektrik sensördür. Opak nesnelerin optik yolu kesmesini algılar.

PM-L25 ile PM-L25-C3 arasındaki fark nedir?

PM-L25’in kablosu 1 metre PM-L25-C3 modelinin kablosu 3 metredir. Her ikisi de NPN çıkışlıdır.

PM-L25 için harici amplifikatör gerekir mi?

Hayır. PM-L25 dahili amplifikatöre sahiptir ve uygun besleme ile kontrol bağlantısı üzerinden kullanılabilir.

PM-L25 24 V DC PLC sistemleriyle uyumlu mudur?

24 V DC sensörün besleme aralığı içerisindedir. PLC girişinin NPN çıkışla elektriksel olarak uyumlu olması gerekir.

PM-L25’in maksimum algılama frekansı nedir?

Üretici tarafından belirtilen maksimum tepki frekansı 3 kHz’dir. Uygulamada nesnenin geçiş süresi ve kontrol cihazının giriş işleme kapasitesi de önemlidir.

PM-L25 su sıçramalarına dayanıklı mıdır?

PM-L25 IP64 koruma derecesine sahiptir. Bu sınıf belirli koşullarda su sıçramalarına karşı koruma sağlar.

PM-L25 ile metal olmayan parçalar algılanabilir mi?

Evet. Sensör optik algılama prensibiyle çalışır ve uygun boyuttaki opak metal olmayan nesneleri de algılayabilir.

PM-L25 kablosu uzatılabilir mi?

Evet. Üreticinin belirttiği kablo kesiti toplam uzunluk ve besleme gerilimi koşulları karşılandığında kablo uzatılabilir.

PM-L25’in çalışma göstergesi neyi belirtir?

Turuncu LED sensörün alıcı bölümüne ışık ulaştığında yanar. Bu gösterge optik yolun durumunun gözlemlenmesini sağlar.

PM-L25 için Türkiye’de fiyat ve tedarik bilgisi nereden alınır?

Panasonic PM-L25 modelinin güncel fiyatı stok bilgisi ve sipariş koşulları ISAC üzerinden öğrenilebilir.

Sonuç: Panasonic PM-L25 ile Ultra Kompakt L Tipi Algılama

Panasonic PM-L25 mikro çatal sensör L tipi ultra küçük gövde yerleşimine NPN kontrol sinyaline ve doğrudan kablolu bağlantıya ihtiyaç duyulan otomasyon tasarımlarında tercih edilebilecek bir algılama çözümüdür. Palet referans noktalarının belirlenmesi ve küçük opak nesnelerin geçişinin izlenmesi gibi uygulamalarda kompakt mekanik yapısı ve hızlı optik tepki özellikleriyle makine kontrol sistemlerine uygun bir bileşen sunar.
