Ürün Açıklaması

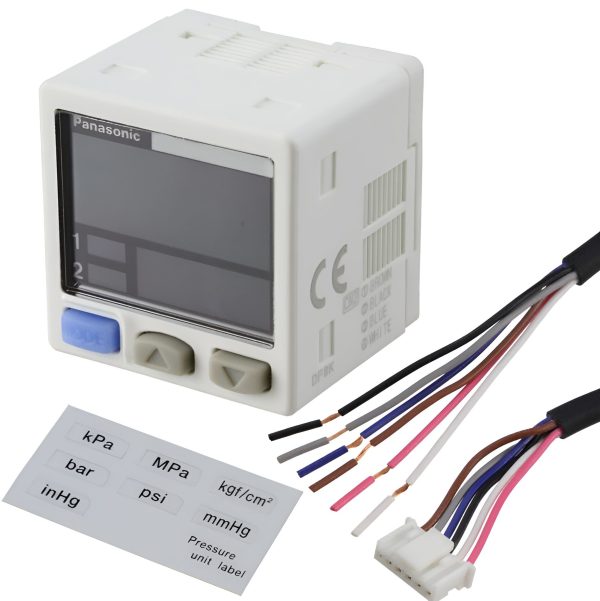

Panasonic DPC-101Z Dijital Basınç Sensörü Kontrol Ünitesi

Panasonic DPC-101Z DPH-100/DPC-100 serisinin sensör kafasından ayrı çalışan çift ekranlı dijital basınç kontrol ünitesidir. İki adet NPN açık kolektör karşılaştırma çıkışı seçilebilir analog gerilim veya akım çıkışı ve otomatik sensör kafası tanıma fonksiyonuyla pnömatik sistemlerde basınç bilgisinin görüntülenmesini ve kontrol edilmesini sağlar. DPC-101Z Japonya pazarı için tanımlanmış basınç birimi yapılandırmasına sahip bir modeldir, DPC-101 modelinden ayrıldığı önemli nokta basınç birimi değiştirme fonksiyonudur.

Bu kontrol ünitesi basıncı kendi gövdesinde ölçen bir sensör değildir. Ölçüm DPH-101 DPH-102 veya DPH-103 ailesinden bağlanan sensör kafasında gerçekleştirilir. DPC-101Z sensör kafasından gelen elektriksel ölçüm bilgisini işler ekranda gösterir ve basınç eşiklerine bağlı kontrol sinyalleri üretir. Böylece basınç algılama noktası ile operatörün kullandığı kontrol arayüzü birbirinden ayrılabilir.

DPC-101Z Modelinde Sabit Basınç Birimi Yapısının Önemi

Panasonic DPC-101Z’nin ürün kodundaki Z uzantısı Japonya pazarı için tanımlanan model varyantını belirtir. DPC-101 modeli farklı basınç birimleri arasında geçiş yapabilen uluslararası sürümken DPC-101Z SI basınç birimi esas alınarak yapılandırılmıştır.

Bu fark kontrolörün basınç ölçüm kapasitesinden ziyade operatör arayüzüyle ilgilidir. DPC-101Z üzerinde basınç değerleri kullanılan sensör kafasının ölçüm sınıfına uygun kPa veya MPa gösterimiyle değerlendirilir. Özellikle teknik dokümantasyonunda SI birimlerini kullanan makinelerde bu yapı kontrol parametrelerinin standart birimlerle takip edilmesini sağlar.

Model seçimi yapılırken yalnızca çıkış tipi ve sensör kafası uyumluluğu değil kontrol ekranında kullanılacak basınç birimi de dikkate alınır. DPC-101Z ile DPC-101 arasındaki temel sipariş ayrımlarından biri budur.

Panasonic DPC-101Z Teknik Özellikleri

Teknik Özellik	Değer / Açıklama
Marka	Panasonic
Stok Kodu	DPC-101Z
Ürün Serisi	DPH-100 / DPC-100
Ürün Tipi	Ayrı sensör kafalı dijital basınç kontrol ünitesi
Model Varyantı	Japonya pazarı için basınç birimi yapılandırması
Basınç Türü	Gösterge basıncı
Uyumlu Sensör Kafaları	DPH-101 DPH-102 DPH-103 ailesi
DPH-101 Nominal Basınç Aralığı	-100 0 ile +100 0 kPa
DPH-102 Nominal Basınç Aralığı	0 ile +1 000 MPa
DPH-103 Nominal Basınç Aralığı	0 ile -101 0 kPa
Besleme Gerilimi	12–24 V DC ±%10
Normal Güç Tüketimi	Maksimum 960 mW
ECO STD Güç Tüketimi	Maksimum 720 mW
ECO FULL Güç Tüketimi	Maksimum 600 mW
Sensör Kafası Giriş Aralığı	1–5 V DC
Karşılaştırma Çıkışları	2 adet NPN açık kolektör transistör
Maksimum Çıkış Akımı	100 mA
Maksimum Uygulanan Çıkış Gerilimi	30 V DC
Çıkış Çalışma Biçimi	N.O. / N.C. seçilebilir
Karşılaştırma Modları	EASY histerezis pencere karşılaştırma
Seçilebilir Tepki Süresi	0 5 / 1 / 2 5 / 5 / 10 / 25 / 50 / 100 / 250 / 500 / 1.000 / 5.000 ms
Analog Gerilim Çıkışı	1–5 V DC
Analog Akım Çıkışı	4–20 mA
Analog Çıkış Doğrusallığı	±%0 1 F.S.
Analog Akım Çıkışı Yük Direnci	Maksimum 250 Ω
Harici Giriş Fonksiyonları	Otomatik referans / uzaktan sıfır ayarı
Ekran	4 + 4 haneli üç renkli LCD
Gösterge Yenileme Süresi	250 / 500 / 1.000 ms
Çıkış Durum Göstergeleri	2 adet turuncu LED
Koruma Sınıfı	IP40 (IEC)
Çalışma Sıcaklığı	-10 ile +50 °C
Gövde Malzemesi	Cam elyaf takviyeli PBT
Boyutlar	30 × 30 × 29 2 mm
Elektriksel Bağlantı	Konnektörlü
Standart Bağlantı Kablosu	CN-66A-C2 2 m

Bağlanan Sensör Kafasına Göre Ölçüm Aralığının Belirlenmesi

DPC-101Z kontrol ünitesinin dikkat çekici özelliklerinden biri DPH serisi sensör kafasını tanıyarak basınç aralığını uygun şekilde değiştirmesidir. Bu nedenle kontrolörün nominal ölçüm aralığı tek bir sabit değerle tanımlanmaz.

DPH-101 ile Negatif ve Pozitif Basıncın Birlikte İzlenmesi

DPH-101 ailesi -100 0 ile +100 0 kPa nominal basınç aralığında çalışır. Bu yapı vakum ve pozitif basınç bölgelerinin aynı ölçüm noktasında değerlendirildiği sistemlerde kullanılabilir. Kontrolör sensör kafasının basınç sınıfına göre ilgili gösterge ve ayar aralığını kullanır.

DPH-102 ile 1 MPa Seviyesine Kadar Pozitif Basınç Ölçümü

DPH-102 serisi bağlandığında DPC-101Z 0 ile +1 000 MPa nominal pozitif basınç aralığındaki ölçüm bilgisini işler. Basınçlı hava besleme hatları ve yüksek basınç sınıfındaki pnömatik uygulamalar bu kombinasyonun değerlendirilebileceği alanlardır.

DPH-103 ile Vakum Kontrolü

DPH-103 ailesi 0 ile -101 0 kPa nominal vakum basıncı aralığında çalışır. Vakumla parça tutma ve emiş sistemlerinde ölçülen negatif basınç DPC-101Z üzerinden görüntülenebilir ve belirlenen eşiklere göre kontrol sinyaline dönüştürülebilir.

İki NPN Karşılaştırma Çıkışının Bağımsız Kullanımı

Panasonic DPC-101Z iki adet NPN açık kolektör karşılaştırma çıkışı sunar. Bu çıkışlar aynı basınç ölçüm bilgisinden farklı kontrol koşulları oluşturulmasına olanak tanır.

Örneğin bir pnömatik makinede ilk çıkış sistemin çalışma basıncına ulaştığını bildirmek için kullanılabilir. İkinci çıkış ise farklı bir basınç sınırına bağlı kontrol koşulunu temsil edebilir. Böylece tek sensör kafasından alınan ölçüm bilgisi iki ayrı dijital kontrol sinyali oluşturmak için değerlendirilir.

Karşılaştırma çıkışlarının N.O. veya N.C. çalışma biçimi seçilebilir. EASY histerezis ve pencere karşılaştırma modları ise çıkışların basınç koşullarına nasıl tepki vereceğini belirler. Bu fonksiyonlar kontrolörün yalnızca gösterge görevi üstlenmekle kalmayıp doğrudan makine kontrol mantığına katılmasını sağlar.

Analog Çıkışta Sensör Kafasının Basınç Sınıfına Göre Sıfır Noktası

DPC-101Z 1–5 V analog gerilim ve 4–20 mA analog akım çıkışı sunar. Analog sinyalin basınç değeriyle ilişkisi kullanılan sensör kafasının ölçüm sınıfına göre değerlendirilir.

Pozitif basınç veya vakum tipindeki sensör kafalarıyla çalışıldığında analog çıkışın sıfır noktası gerilim için 1 V ve akım için 4 mA olarak tanımlanır. Birleşik basınç ölçümünde ise sıfır basınç noktası gerilim çıkışında 3 V akım çıkışında 12 mA seviyesine karşılık gelir.

Bu ayrım PLC analog girişinde gerçekleştirilecek ölçeklendirme işlemi açısından önemlidir. Birleşik basınç sensör kafasında sıfır basınç değeri analog sinyal aralığının orta noktasında yer alırken yalnızca pozitif veya negatif basınç ölçen kafalarda sinyalin başlangıç noktası farklıdır.

Analog ölçümün PLC üzerinden izlenmesi basınç değerlerinin sayısal olarak değerlendirilmesine ve proses değişimlerinin kontrol programında kullanılmasına olanak tanır.

Harici Giriş Üzerinden Referans Basıncının Düzenlenmesi

DPC-101Z otomatik referans ve uzaktan sıfır ayarı fonksiyonlarını destekleyen harici girişe sahiptir. Bu fonksiyonlar kontrolörün referans koşullarının makine çalışma çevrimine göre yönetilmesini sağlar.

Otomatik referans fonksiyonu referans basınç değiştiğinde karşılaştırma eşiklerinin buna uygun şekilde kaydırılmasını sağlayabilir. Uzaktan sıfır ayarı ise uygun ölçüm koşullarında gösterge referansının harici giriş sinyaliyle düzenlenmesine olanak tanır.

NPN modelde harici girişin aktif gerilim seviyesi 0 4 V DC ve altındadır. Girişin pasif durumu ise 5–30 V DC veya açık devre koşuluyla tanımlanır. Minimum giriş süresi 1 ms’dir. Bu elektriksel özellikler PLC üzerinden harici kontrol fonksiyonlarının kullanılmasında bağlantı tasarımının temelini oluşturur.

30 × 30 mm Ön Yüz ile Panel Yerleşimi

DPC-101Z 30 × 30 × 29 2 mm boyutlarındaki kompakt kontrolör gövdesiyle makine üzerindeki gösterge ve kontrol noktalarında kullanılabilir. Basınç sensör kafasının ayrı konumlandırılması kontrolörün operatörün erişebileceği bir alana yerleştirilmesine yardımcı olur.

Çift LCD ekran ölçülen basınç ile ayar değerlerinin birlikte takip edilmesini sağlar. Karşılaştırma çıkışlarının durumunu gösteren iki turuncu LED kontrol sinyallerinin etkinlik durumunun doğrudan cihaz üzerinden görüntülenmesine olanak tanır.

250 500 veya 1.000 ms olarak seçilebilen ekran yenileme süresi operatörün basınç bilgisini izleme biçimine göre düzenlenebilir. Böylece hızlı değişen basınç değerlerinin gösterimi ile daha sakin bir ekran görüntüsü arasında uygulamaya uygun seçim yapılabilir.

DPC-101Z ile DPC-101 ve DPC-101Z-P Arasındaki Farklar

DPC-101Z DPC-101 ve DPC-101Z-P aynı kontrolör ailesinin farklı model varyantlarıdır. Bu modellerin seçiminde basınç birimi yapılandırması ve elektriksel çıkış tipi belirleyicidir.

DPC-101Z ile DPC-101 NPN karşılaştırma çıkışı kullanır. DPC-101 modeli uluslararası kullanım için farklı basınç birimlerinin seçilmesine olanak tanırken DPC-101Z Japonya pazarı için SI basınç birimi gösterimiyle tanımlanmıştır.

DPC-101Z-P ise DPC-101Z’nin PNP karşılaştırma çıkışlı karşılığıdır. Dolayısıyla aynı sensör kafasıyla çalışacak bir kontrolör seçilirken PLC dijital girişlerinin NPN veya PNP karakteristiği ayrıca değerlendirilir.

Diğer Panasonic basınç algılama ve kontrol ürünleri için Panasonic basınç sensörleri ve modelleri sayfasını inceleyebilirsiniz.

Panasonic DPC-101Z Fiyat Stok ve Türkiye Distribütör Tedariki

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) Panasonic sensör (Panasonic Sensör ISAC) ürün grubunda DPC-101Z kontrol ünitesi için kurumsal satış fiyat teklifi ve tedarik taleplerini değerlendirir. DPC-101Z satın alma talebinizde ürün kodunu ihtiyaç adedini ve kullanılacak DPH sensör kafasını belirtmeniz doğru ürün kombinasyonunun belirlenmesine yardımcı olur.

Mevcut kontrolörün değiştirilmesi veya yeni bir basınç ölçüm sisteminin oluşturulması için ISAC satış ve teknik destek ekibinden güncel fiyat stok termin ve ürün uyumluluğu bilgilerini talep edebilirsiniz.

Panasonic DPC-101Z Dijital Basınç Sensörü Kontrol Ünitesi Hakkında Sık Sorulan Sorular

Panasonic DPC-101Z tek başına basınç ölçebilir mi?

DPC-101Z ayrı sensör kafalı bir kontrol ünitesidir. Basınç ölçümü için DPH-101 DPH-102 veya DPH-103 ailesinden uygun sensör kafasıyla birlikte kullanılır.

DPC-101Z NPN mi PNP mi?

DPC-101Z iki adet NPN açık kolektör karşılaştırma çıkışına sahiptir. Aynı ailenin PNP çıkışlı Japonya pazarı varyantı DPC-101Z-P modelidir.

DPC-101Z ile DPC-101 arasındaki fark nedir?

Her iki model NPN çıkışlıdır. DPC-101Z Japonya pazarı için SI basınç birimi yapılandırmasına sahipken DPC-101 farklı basınç birimleri arasında seçim yapılabilen uluslararası modeldir.

DPC-101Z hangi analog çıkışları destekler?

Kontrolör 1–5 V analog gerilim ve 4–20 mA analog akım çıkışını destekler. Analog sinyalin basınçla ilişkisi bağlı sensör kafasının ölçüm sınıfına göre belirlenir.

DPC-101Z ile vakum basıncı ölçülebilir mi?

Evet. DPH-103 serisi sensör kafası bağlandığında DPC-101Z 0 ile -101 0 kPa nominal vakum aralığındaki ölçüm bilgisini işleyebilir.

DPC-101Z kontrol ünitesinin bağlantı kablosu hangisidir?

Standart bağlantı kablosu CN-66A-C2 kodlu 2 metrelik konnektörlü kablodur. DPC-101Z modelinin standart teslimat kapsamına dahildir.

DPC-101Z için güncel fiyat ve stok bilgisi nereden alınır?

Panasonic DPC-101Z kontrol ünitesinin güncel fiyat stok ve tedarik bilgileri ISAC üzerinden talep edilebilir. Teklif talebine kontrolör koduyla birlikte kullanılacak sensör kafası modelinin eklenmesi yararlıdır.

Sonuç: Panasonic DPC-101Z ile Ayrı Sensör Kafalı NPN Basınç Kontrolü

Panasonic DPC-101Z Dijital Basınç Sensörü Kontrol Ünitesi sensör kafasının ölçüm noktasında kontrol arayüzünün ise ayrı bir konumda bulunmasını sağlayan mimarisiyle pnömatik otomasyon sistemlerine esneklik kazandırır. İki NPN karşılaştırma çıkışı sensör kafasına göre otomatik basınç aralığı tanıma analog sinyal seçenekleri ve çift ekranlı gösterge yapısı, basınç ölçümü ile kontrol fonksiyonlarının birlikte yönetilmesine olanak tanır. Özellikle SI basınç birimi gösteriminin kullanıldığı DPH serisi sensör kafalarıyla çalışan sistemlerde DPC-101Z belirgin model özellikleriyle tercih edilebilecek bir Panasonic kontrol ünitesidir.

Ürünün ayrıntılı teknik özellikleri ve üretici dokümanları için Panasonic DPC-101Z resmi ürün sayfası incelenebilir.
