Ürün Açıklaması

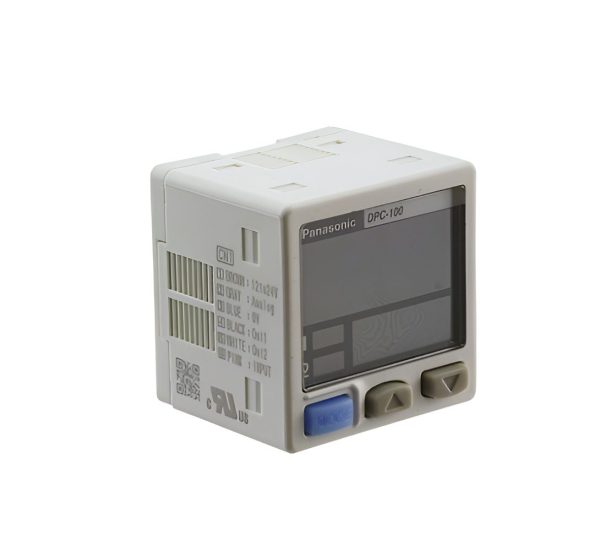

Panasonic DPC-101-J Dijital Basınç Sensörü Kontrol Ünitesi

Panasonic DPC-101-J Dijital Basınç Sensörü Kontrol Ünitesi DPH-100 / DPC-100 ürün ailesinde yer alan ayrı basınç sensörü başlığıyla birlikte kullanılan dijital bir kontrolördür. DPH-100 serisi sensör başlığından alınan ölçüm bilgisinin görüntülenmesini ve belirlenen basınç koşullarına göre kontrol sinyalleri oluşturulmasını sağlar. NPN karşılaştırma çıkışlarına sahip DPC-101-J konnektörlü bağlantı kablosu standart pakete dahil edilmeyen model seçeneğidir.

DPC-101-J modelini doğrudan basınç hattına bağlanan kompakt sensörlerden ayıran özellik algılama ve kontrol işlevlerinin iki ayrı bileşende gerçekleştirilmesidir. Basınç sensörü başlığı ölçüm noktasına yerleştirilirken kontrol ünitesi operatörün ekranı görebileceği ve ayarlara erişebileceği bir konuma monte edilebilir. Bu yapı özellikle pnömatik ekipmanların makine içerisinde bulunduğu ve basınç değerlerinin ayrı bir kontrol noktasından takip edildiği uygulamalarda avantaj sağlar.

DPC-101-J Modelinin Kablo Hariç Teslimat Yapısı

Panasonic DPC-101-J modelindeki -J uzantısı kontrol ünitesinin standart konnektörlü bağlantı kablosu olmadan sunulduğunu belirtir. DPC-101 ile DPC-101-J arasındaki temel ayrım kontrol fonksiyonlarından ziyade elektriksel bağlantı aksesuarının teslimat kapsamıdır.

Bu seçenek mevcut bir kontrol ünitesinin değiştirildiği ve uyumlu bağlantı kablosunun kullanılabildiği bakım uygulamalarında değerlendirilebilir. Yeni makine tasarımlarında ise kablo uzunluğu ve bağlantı güzergâhı ayrı olarak planlanabilir.

DPC-100 serisinin elektriksel bağlantısı için CN-66A-C2 kodlu 2 metre ve CN-66A-C5 kodlu 5 metre konnektörlü kablo seçenekleri bulunur. DPC-101-J siparişinde kablo gereksiniminin ayrıca değerlendirilmesi kontrol ünitesinin makine içerisindeki yerleşimiyle elektriksel bağlantı düzeninin birlikte planlanmasını sağlar.

Panasonic DPC-101-J Teknik Özellikleri

DPH Sensör Başlığına Göre Değişen Basınç Ölçüm Aralıkları

DPC-101-J kontrol ünitesinin basınç ölçüm aralığı sisteme bağlanan DPH sensör başlığı tarafından belirlenir. Kontrolörün farklı sensör başlıklarıyla çalışabilmesi basınç algılama bileşeninin uygulamanın ölçüm gereksinimine göre seçilmesine olanak tanır.

DPH-101 serisi -100 0 ile +100 0 kPa nominal aralıkta negatif ve pozitif gösterge basıncının ölçülmesi için kullanılır. DPH-102 serisi 0 ile +1 000 MPa arasındaki pozitif basınç uygulamalarına yöneliktir. DPH-103 serisi ise 0 ile -101 0 kPa arasında vakum ölçümü gerçekleştirir.

Bu ürün mimarisinde DPC-101-J kontrolör basınç ölçüm bilgisini işleyen ve çıkış fonksiyonlarını yöneten bileşendir. Basınç ortamıyla doğrudan temas eden sensör başlığı ise ölçüm aralığı ve pnömatik bağlantı açısından ayrı değerlendirilir.

Örneğin vakumla parça taşıyan bir makinede DPH-103 ailesinden uygun sensör başlığı kullanılarak vakum seviyesi izlenebilir. Pozitif basınçla çalışan farklı bir sistemde ise DPH-102 ailesinin ölçüm karakteristiğinden yararlanılabilir. Kontrolörün işlevi bağlı sensör başlığından gelen ölçüm bilgisinin kontrol ve görüntüleme süreçlerine aktarılmasıdır.

Analog Basınç Bilgisi ve Dijital Anahtarlamanın Birlikte Kullanılması

Panasonic DPC-101-J iki NPN karşılaştırma çıkışının yanında analog çıkış fonksiyonu da sunar. Bu özellik aynı basınç ölçümünün hem eşik kontrolünde hem de sürekli ölçüm bilgisinin otomasyon sistemine aktarılmasında kullanılmasını sağlar.

Dijital karşılaştırma çıkışları belirlenen basınç seviyelerine bağlı olarak anahtarlama bilgisi oluşturur. Analog çıkış ise basınç değerinin uygun bir PLC analog giriş modülünde sayısal proses değişkenine dönüştürülmesine olanak tanır.

Örneğin bir pnömatik test düzeneğinde basıncın belirli bir seviyeye ulaşması dijital çıkış üzerinden kontrol edilirken basınç değişimi analog giriş üzerinden izlenebilir. Böylece kontrol sistemi yalnızca basınç koşulunun gerçekleştiğini değil ölçüm değerinin çalışma sürecindeki değişimini de değerlendirebilir.

Histerezis ve Pencere Karşılaştırma ile Kontrol Eşiklerinin Ayarlanması

DPC-101-J modelinde EASY histerezis ve pencere karşılaştırma fonksiyonları bulunur. EASY modu temel bir anahtarlama eşiğinin tanımlanması için kullanılır. Histerezis modu çıkışın etkinleşme ve devreden çıkma seviyeleri arasında fark oluşturulmasına imkân verir.

Histerezis ayarı basıncın eşik seviyesine yakın dalgalandığı sistemlerde çıkış davranışının yönetilmesine yardımcı olur. Pencere karşılaştırma modu ise ölçülen basıncın belirli bir alt ve üst sınır arasında bulunmasına göre kontrol sinyali oluşturur.

İki karşılaştırma çıkışı makinenin farklı basınç koşullarına göre programlanmasına olanak tanır. Bu yapı örneğin minimum çalışma basıncı ile ikinci bir kontrol seviyesinin ayrı dijital girişler üzerinden izlenmesi gereken sistemlerde değerlendirilebilir.

Harici Giriş ile Otomatik Referans ve Uzaktan Sıfır Ayarı

Panasonic DPC-101-J kontrol ünitesinin harici giriş fonksiyonları ölçüm referansının makine kontrol sistemiyle ilişkilendirilmesine yardımcı olur. Otomatik referans fonksiyonu referans basıncın değiştiği çalışma koşullarında kontrol eşiklerinin bu değişimle birlikte değerlendirilmesini sağlar.

Uzaktan sıfır ayarı fonksiyonu ise harici giriş sinyali üzerinden ölçüm referansının düzenlenmesine olanak tanır. Böylece uygun sistem tasarımında belirli referans işlemleri kontrolör üzerindeki tuşlar yerine makine kontrolünden gelen sinyallerle gerçekleştirilebilir.

Bu fonksiyonlar özellikle başlangıç basıncının proses koşullarına göre farklılaşabildiği uygulamalarda önem kazanır. Basınç ölçümünün kontrol mantığıyla birlikte yönetilmesi otomasyon sistemindeki çalışma adımlarının daha esnek yapılandırılmasına katkıda bulunur.

DPC-101-J Kontrol Ünitesinin Panel ve Makine Montajı

Kontrol ünitesinin sensör başlığından ayrı konumlandırılması DPC-101-J modelinin mekanik yerleşim açısından önemli özelliklerinden biridir. Basınç ölçüm noktası makinenin iç bölümünde bulunurken ekranlı kontrolör operatör paneline yakın bir noktada kullanılabilir.

DPC-100 ailesi için MS-DP1-6 montaj braketi ve MS-DP1-2 panel montaj aksesuarı gibi seçenekler bulunmaktadır. Bu aksesuarlar kontrolörün makine gövdesine veya kontrol paneline yerleştirilmesine yönelik farklı montaj düzenlerini destekler.

Üç renkli LCD gösterge üzerinden ölçülen basınç değeri ve ayar bilgileri takip edilebilir. Karşılaştırma çıkışlarının durum göstergeleri kontrolörün anahtarlama davranışının doğrudan cihaz üzerinden izlenmesini sağlar.

DPC-101-J modelinde bağlantı kablosunun ayrı seçilmesi kontrolörün montaj konumuyla kablo uzunluğu arasındaki ilişkinin sipariş aşamasında değerlendirilmesini gerektirir. Özellikle kontrolör ile elektrik panosu arasındaki mesafenin belirli olduğu makine projelerinde uygun kablo seçeneği önem taşır.

Panasonic DPC-101-J Fiyat Stok ve Türkiye’de Yetkili Distribütör Tedariki

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) endüstriyel basınç kontrol ekipmanlarının satış ve tedarik süreçlerinde hizmet sunmaktadır (Panasonic Sensör – ISAC). DPC-101-J dijital basınç kontrol ünitesinin güncel fiyatı stok durumu ve sipariş seçenekleri için ISAC üzerinden DPC-101-J fiyat teklifi talep edebilirsiniz.

Teklif talebinde DPC-101-J stok kodunun ürün adedinin ve bağlantı kablosu ihtiyacının belirtilmesi kontrolör ile ilgili aksesuarların doğru sipariş kapsamında değerlendirilmesine yardımcı olur. Kullanılacak DPH sensör başlığı da proje gereksinimine göre ayrıca belirlenebilir.

DPC-101 ve DPC-101-J Arasındaki Farklar

Panasonic DPC-101 ve DPC-101-J modelleri DPH-100 sensör başlıklarıyla çalışan ve NPN karşılaştırma çıkışları sunan aynı kontrolör ailesinin seçenekleridir. Her iki model de analog çıkış çift LCD ekran seçilebilir tepki süresi ve harici giriş fonksiyonlarını destekler.

Modeller arasındaki temel farklılık standart konnektörlü kablonun teslimat kapsamıdır. DPC-101 modelinde CN-66A-C2 kodlu 2 metrelik bağlantı kablosu standart aksesuar olarak sunulurken DPC-101-J modelinde bağlantı kablosu pakete dahil değildir.

Bu nedenle DPC-101-J özellikle uyumlu kablonun mevcut olduğu bakım uygulamalarında veya kablolamanın ayrı bir ürün kalemi olarak planlandığı projelerde değerlendirilebilir. İki model arasındaki seçim ölçüm performansından ziyade elektriksel bağlantı aksesuarı gereksinimiyle ilişkilidir.

Panasonic DPC-101-J Dijital Basınç Sensörü Kontrol Ünitesi Hakkında Sık Sorulan Sorular

Panasonic DPC-101-J ne işe yarar?

DPC-101-J uyumlu DPH-100 sensör başlığından gelen basınç ölçüm bilgisini görüntüleyen ve dijital ile analog çıkışlar üzerinden otomasyon sistemine aktaran bir kontrol ünitesidir.

DPC-101-J ile DPC-101 arasındaki fark nedir?

DPC-101-J modelinde standart konnektörlü kablo ürün paketine dahil değildir. DPC-101 modelinde ise CN-66A-C2 kodlu 2 metrelik bağlantı kablosu standart olarak sunulur.

DPC-101-J hangi basınç sensörü başlıklarıyla çalışır?

Panasonic DPC-101-J DPH-101 DPH-102 ve DPH-103 serisi basınç sensörü başlıklarıyla kullanılabilir. Ölçüm aralığı bağlanan sensör başlığına göre belirlenir.

Panasonic DPC-101-J NPN mi PNP mi?

DPC-101-J iki adet NPN açık kolektör karşılaştırma çıkışına sahiptir. PNP çıkış gerektiren sistemlerde ilgili PNP kontrolör varyantı değerlendirilir.

DPC-101-J PLC sistemine analog basınç bilgisi gönderebilir mi?

Evet. DPC-101-J 1–5 V DC veya 4–20 mA analog çıkış üzerinden basınç bilgisinin uygun PLC analog girişine aktarılmasını destekler.

Panasonic DPC-101-J nereden satın alınabilir?

DPC-101-J kontrol ünitesi için ISAC üzerinden fiyat stok ve tedarik bilgisi talep edilebilir. Sipariş sırasında bağlantı kablosu ve sensör başlığı gereksinimleri ayrıca belirtilebilir.

Sonuç: Panasonic DPC-101-J Dijital Basınç Sensörü Kontrol Ünitesi ile Esnek Bağlantı ve Hassas Basınç Yönetimi

Panasonic DPC-101-J Dijital Basınç Sensörü Kontrol Ünitesi ayrı DPH sensör başlığıyla çalışan mimarisi NPN karşılaştırma çıkışları analog ölçüm aktarımı ve gelişmiş eşik kontrol fonksiyonlarıyla pnömatik otomasyon sistemlerinde kapsamlı bir kontrol çözümüdür. Konnektörlü kablonun ayrı seçilebilmesi mevcut bağlantı aksesuarlarının kullanılabildiği bakım işlemlerinde ve kablolamanın projeye göre belirlendiği makine tasarımlarında önemli bir tercih nedenidir. DPC-101-J basınç ölçüm noktası ile kontrol ekranının farklı konumlarda bulunması gereken uygulamalarda Panasonic’in DPH-100 sensör teknolojisini esnek bir kontrol ünitesiyle birleştirir.
