Ürün Açıklaması

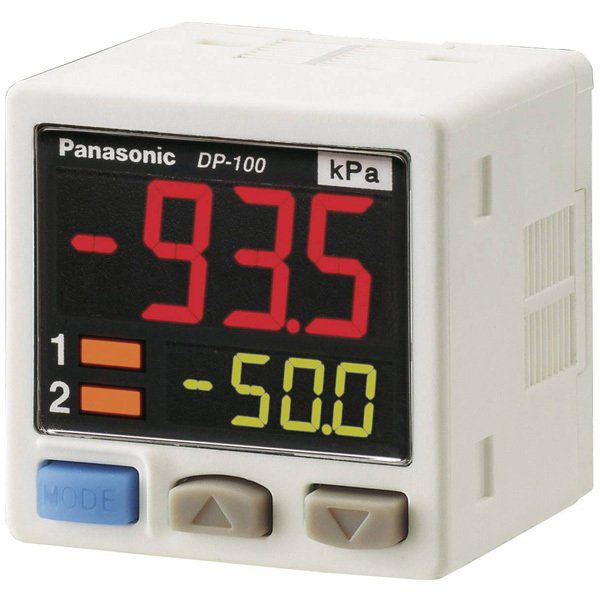

Panasonic DP-112-E-P-J PNP Çıkışlı Dijital Basınç Sensörü

Panasonic DP-112-E-P-J Dijital Basınç Sensörü DP-100 Ver.2 serisinin yüksek basınç uygulamaları için geliştirilmiş iki PNP karşılaştırma çıkışına ve çift dijital göstergeye sahip standart fonksiyonlu modelidir. -0 100 ile +1 000 MPa nominal basınç aralığında korozif olmayan gazların gösterge basıncını ölçer. M8 konnektörlü elektrik bağlantısı ve G1/8 erkek dişli standart basınç portu sayesinde pnömatik sistemlerde ölçüm yerel izleme ve dijital eşik kontrolünü aynı gövdede birleştirir.

DP-112-E-P-J modelinin temel kullanım amacı basınç seviyesini sürekli görüntülerken iki ayrı basınç koşulunu kontrol sistemine aktarmaktır. Özellikle PLC girişlerine iki farklı PNP sinyali gönderilmesi gereken makinelerde tek ölçüm noktasından birden fazla kontrol bilgisi elde edilmesini sağlar. Analog çıkış yerine iki bağımsız karşılaştırma çıkışının bulunması bu modeli aynı serideki çok fonksiyonlu DP-112A-E-P-J varyantından ayırır.

DP-112-E-P-J Teknik Özellikleri

Panasonic DP-112-E-P-J yüksek basınç ölçüm aralığını ayarlanabilir anahtarlama fonksiyonlarıyla birleştirir. Sensörün elektriksel çıkış tipi basınç bağlantısı ve gösterge özellikleri ürünün kullanılacağı otomasyon sisteminin gereksinimlerine göre değerlendirilir.

İki PNP Karşılaştırma Çıkışıyla Bağımsız Basınç Kontrolü

DP-112-E-P-J modelinin en belirgin teknik özelliği iki PNP açık kolektör transistör çıkışına sahip olmasıdır. Bu çıkışlar aynı basınç ölçüm noktasında farklı eşiklerin değerlendirilmesine olanak tanır. Sensörün birinci çıkışı belirli bir basınç seviyesine ikinci çıkışı ise farklı bir kontrol koşuluna göre yapılandırılabilir.

Örneğin basınçlı hava kullanılan bir makinede ilk karşılaştırma çıkışı sistemin çalışma için gerekli minimum basınca ulaştığını gösterebilir. İkinci çıkış ise daha yüksek bir basınç eşiğinin kontrol edilmesi amacıyla kullanılabilir. Böylece PLC iki ayrı basınç koşulunu tek sensör üzerinden izleyebilir.

PNP çıkışlar aktif durumda pozitif anahtarlama sinyali sağlar. Bu yapı uygun akım çeken dijital girişlere sahip PLC modülleriyle uyumludur. Her karşılaştırma çıkışı için maksimum kaynak akımının 100 mA olması elektriksel bağlantı ve giriş uyumluluğu değerlendirmelerinde dikkate alınır.

M8 Konnektörün Makine Kablolamasındaki Rolü

Panasonic DP-112-E-P-J M8 konnektörlü elektrik bağlantısına sahiptir. Bu yapı sensörün uygun M8 bağlantı kablosuyla makinenin elektrik sistemine bağlanmasını sağlar. Özellikle konnektörlü sensör bağlantılarının tercih edildiği otomasyon makinelerinde kablolama düzeninin standartlaştırılmasına yardımcı olur.

Elektriksel bağlantı düzeninde besleme gerilimi ortak 0 V hattı ve iki karşılaştırma çıkışı bulunur. Bağlantı kablosu seçilirken konnektörün fiziksel uyumu iletken düzeni ve kontrol panosuna kadar gerekli kablo uzunluğu birlikte değerlendirilir.

Mevcut bir sensörün değiştirilmesi gereken bakım işlemlerinde M8 bağlantı tipi yeni ürünün makinenin kablo altyapısıyla uyumunun kontrol edilmesinde önemli bir kriterdir. Yeni makine tasarımlarında ise sensörün konumu ile kablo güzergâhı birlikte planlanabilir.

G1/8 ve M5 Basınç Bağlantılarının Mekanik Kullanımı

DP-112-E-P-J G1/8 erkek diş ve M5 dişi diş içeren standart basınç portuna sahiptir. Bu bağlantı yapısı farklı pnömatik montaj düzenleri için uygun bağlantı seçenekleri sunar.

G1/8 erkek dişli bağlantı uygun dişi bağlantı noktasına montaj için kullanılabilir. M5 dişi bağlantı ise uygun pnömatik bağlantı elemanlarıyla sensörün basınç hattına bağlanmasına olanak tanır. Böylece ölçüm noktasının mekanik özelliklerine göre bağlantı düzeni oluşturulabilir.

G1/8 paralel diş standardının kullanılması özellikle Avrupa tipi pnömatik bağlantı elemanlarıyla çalışan sistemlerde önemlidir. Sensörün monte edileceği bağlantı noktasının diş standardı ve sızdırmazlık düzeni doğru mekanik eşleşme açısından değerlendirilir.

Yüksek Basınç Aralığında Eşik Ayarlarının Belirlenmesi

Panasonic DP-112-E-P-J -0 100 ile +1 000 MPa nominal basınç aralığında ölçüm yapar. Bu aralık basınçlı hava sistemlerinde pozitif basınç seviyelerinin izlenmesine yönelik uygulamalarda kullanılabilir.

Basınç ayar aralığının -0 101 ile +1 010 MPa olması karşılaştırma çıkışları için tanımlanabilecek eşiklerin sınırlarını belirler. Sensörün 1 5 MPa basınca dayanım değeri ise ölçüm aralığından farklı olarak mekanik dayanım özelliğini ifade eder.

Basınç kontrolünde eşiklerin doğru seçilmesi makinenin çalışma basıncı ve kontrol programının beklediği sinyal davranışıyla ilişkilidir. DP-112-E-P-J seçilebilir anahtarlama modları sayesinde farklı basınç kontrol senaryolarına uyarlanabilir.

EASY Histerezis ve Pencere Karşılaştırıcı Modlarının Farkları

DP-112-E-P-J üç farklı karşılaştırma modu sunar. EASY modu belirlenen tek bir basınç eşiğine göre temel anahtarlama işlemi gerçekleştirir. Bu mod belirli bir basınç seviyesine ulaşılıp ulaşılmadığının kontrol edildiği uygulamalarda kullanılabilir.

Histerezis modu çıkışın aktif ve pasif duruma geçeceği basınç seviyeleri arasında ayarlanabilir bir fark oluşturur. Böylece basınç değeri eşik çevresinde değiştiğinde çıkışın anahtarlama davranışı kontrol edilebilir.

Pencere karşılaştırıcı modu ise basıncın belirlenen alt ve üst sınırlar içerisinde olup olmadığının değerlendirilmesini sağlar. Bu özellik belirli bir çalışma basıncı bandının izlenmesi gereken pnömatik sistemlerde önem kazanır.

Her çıkış için N.O. veya N.C. çalışma mantığının seçilebilmesi sensörün kontrol sistemine göndereceği sinyal durumunun uygulamaya göre düzenlenmesine olanak tanır.

Tepki Süresi Seçimi ve Basınç Dalgalanmalarının Yönetimi

DP-112-E-P-J modelinde tepki süresi 2 5 ms ile 5.000 ms arasında on farklı kademede seçilebilir. Bu özellik basınç değişimlerinin karşılaştırma çıkışlarına hangi zaman davranışıyla yansıtılacağını belirler.

Hızlı çalışan pnömatik makinelerde kısa tepki süreleri basınç değişimlerinin kontrol sistemine hızlı aktarılması açısından önemlidir. Daha uzun tepki süresi seçenekleri ise kısa süreli basınç dalgalanmalarının anahtarlama davranışına etkisinin azaltılmak istendiği uygulamalarda değerlendirilebilir.

Tepki süresi sensörün ölçüm aralığından ve tekrarlanabilirlik değerinden ayrı bir teknik parametredir. Bu nedenle sensör seçimi sırasında hem basınç ölçüm gereksinimi hem de makinenin kontrol çevrim süresi birlikte ele alınır.

Çift LCD Ekranla Basınç ve Çıkış Durumunun İzlenmesi

Panasonic DP-112-E-P-J iki ayrı dört haneli LCD gösterge kullanır. Ana gösterge üzerinden ölçülen basınç değeri izlenirken yardımcı gösterge seçilen parametrelerin ve ayar değerlerinin görüntülenmesini sağlar.

Üç renkli ekran yapısı basınç durumunun görsel olarak değerlendirilmesini kolaylaştırır. İki turuncu LED ise karşılaştırma çıkışlarının aktif durumlarını ayrı ayrı gösterir. Böylece operatör hem ölçülen basıncı hem de kontrol çıkışlarının durumunu sensör üzerinden takip edebilir.

250 500 ve 1.000 ms ekran yenileme seçenekleri görüntülenen bilgilerin güncellenme sıklığını belirler. Sensör üzerindeki tuşlar aracılığıyla basınç eşikleri çalışma modları ve ilgili parametreler ayarlanabilir.

DP-112-E-P-J ile DP-112A-E-P-J Arasındaki Fonksiyon Farkı

DP-112-E-P-J ve DP-112A-E-P-J aynı yüksek basınç ölçüm aralığına ve G1/8 bağlantı yapısına sahiptir. Ancak elektriksel çıkış fonksiyonları bakımından farklılaşırlar.

DP-112-E-P-J iki PNP karşılaştırma çıkışına sahip standart fonksiyonlu modeldir. DP-112A-E-P-J ise bir PNP karşılaştırma çıkışının yanında analog gerilim analog akım veya harici giriş seçeneklerini destekleyen çok fonksiyonlu modeldir.

Bu nedenle iki ayrı dijital basınç koşulunun izlenmesi gereken uygulamalarda DP-112-E-P-J öne çıkar. Basınç değerinin PLC analog girişine aktarılması gereken sistemlerde ise DP-112A-E-P-J modeli değerlendirilebilir.

Farklı ölçüm aralıkları ve bağlantı seçeneklerini incelemek için Panasonic basınç sensörleri ve modelleri sayfasından yararlanabilirsiniz.

DP-112-E-P-J Kullanım Alanları ve Sistem Uyumluluğu

Panasonic DP-112-E-P-J basınçlı hava besleme hatlarında pnömatik hareket sistemlerinde ve belirli basınç eşiklerine göre kontrol edilen endüstriyel makinelerde kullanılabilir. Sensörün iki karşılaştırma çıkışı farklı basınç koşullarının PLC programında ayrı dijital girişler üzerinden değerlendirilmesini sağlar.

Özellikle PNP çıkış mimarisinin kullanıldığı otomasyon sistemlerinde sensörün elektriksel bağlantı özellikleri kontrol cihazının dijital giriş yapısıyla eşleştirilir. Basınç portunun G1/8 ve M5 bağlantı seçenekleri ise pnömatik montaj düzenine uyum açısından değerlendirilir.

Panasonic’in diğer endüstriyel algılama çözümlerini incelemek için Panasonic sensör ürün ailesi sayfası kullanılabilir.

Panasonic DP-112-E-P-J Fiyat Stok ve Türkiye Yetkili Distribütörü ISAC

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) Panasonic DP-112-E-P-J Dijital Basınç Sensörü için kurumsal satış fiyat teklifi stok sorgulama ve proje bazlı tedarik taleplerini değerlendirmektedir. Panasonic sensör çözümlerinde ISAC (Panasonic Sensör ISAC) M8 bağlantı gereksinimleri uygun basınç ölçüm aralığı ve model seçimi konularında teknik ve ticari destek sunar.

DP-112-E-P-J satın alma taleplerinizde ürün stok kodunu ihtiyaç adedini ve varsa bağlantı kablosu gereksiniminizi ISAC satış ekibine ileterek güncel fiyat ve tedarik koşulları hakkında bilgi alabilirsiniz.

Panasonic DP-112-E-P-J Dijital Basınç Sensörü Hakkında Sık Sorulan Sorular

DP-112-E-P-J hangi basınç aralığında çalışır?

Panasonic DP-112-E-P-J -0 100 ile +1 000 MPa nominal basınç aralığında çalışır. Basınç ayar aralığı -0 101 ile +1 010 MPa’dır.

DP-112-E-P-J kaç adet dijital çıkışa sahiptir?

DP-112-E-P-J iki PNP açık kolektör karşılaştırma çıkışına sahiptir. Her çıkış için maksimum kaynak akımı 100 mA’dir.

DP-112-E-P-J analog çıkış sunar mı?

DP-112-E-P-J standart fonksiyonlu modeldir ve analog çıkış içermez. Analog çıkış gereksinimleri için DP-112A-E-P-J çok fonksiyonlu varyantı değerlendirilebilir.

DP-112-E-P-J modelinin elektrik bağlantısı nedir?

Model M8 konnektörlü elektrik bağlantısına sahiptir. Besleme ve iki PNP karşılaştırma çıkışı uygun bağlantı kablosuyla kontrol sistemine bağlanır.

DP-112-E-P-J hangi basınç portunu kullanır?

Sensör M5 dişi ve G1/8 erkek dişli standart basınç portuna sahiptir. Bu bağlantı yapısı uygun pnömatik bağlantı elemanlarıyla kullanılabilir.

DP-112-E-P-J ile DP-111-E-P-J arasındaki fark nedir?

DP-112-E-P-J yüksek basınç DP-111-E-P-J ise düşük basınç ölçümüne yönelik modeldir. Her iki model de standart fonksiyonlu ve iki PNP karşılaştırma çıkışına sahiptir.

Panasonic DP-112-E-P-J nereden satın alınabilir?

Panasonic DP-112-E-P-J için Türkiye’de ISAC üzerinden güncel fiyat stok ve kurumsal tedarik bilgisi talep edilebilir. Teklif değerlendirmesinde ürün kodu sipariş adedi ve bağlantı gereksinimleri esas alınır.

Modelin üretici tarafından yayımlanan ölçüm aralığı çıkış fonksiyonları ve bağlantı özellikleri için Panasonic DP-112-E-P-J resmi ürün sayfasını inceleyebilirsiniz.

Sonuç: Panasonic DP-112-E-P-J Dijital Basınç Sensörü ile Çift PNP Çıkışlı Yüksek Basınç Kontrolü

Panasonic DP-112-E-P-J Dijital Basınç Sensörü yüksek basınç ölçüm aralığı iki bağımsız PNP karşılaştırma çıkışı M8 konnektör bağlantısı ve çift LCD ekranıyla pnömatik otomasyon sistemlerinde basınç izleme ve eşik kontrolünü birleştirir. Özellikle iki farklı basınç koşulunun PLC üzerinden dijital olarak değerlendirilmesi gereken makinelerde standart fonksiyonlu yapısıyla öne çıkar. G1/8 ve M5 basınç bağlantısı ayarlanabilir anahtarlama modları ve seçilebilir tepki süreleri sayesinde DP-112-E-P-J yüksek basınçlı gaz sistemlerinde ölçüm ve kontrol fonksiyonlarını tek sensörde toplamak isteyen işletmeler için uygun bir Panasonic çözümüdür.
