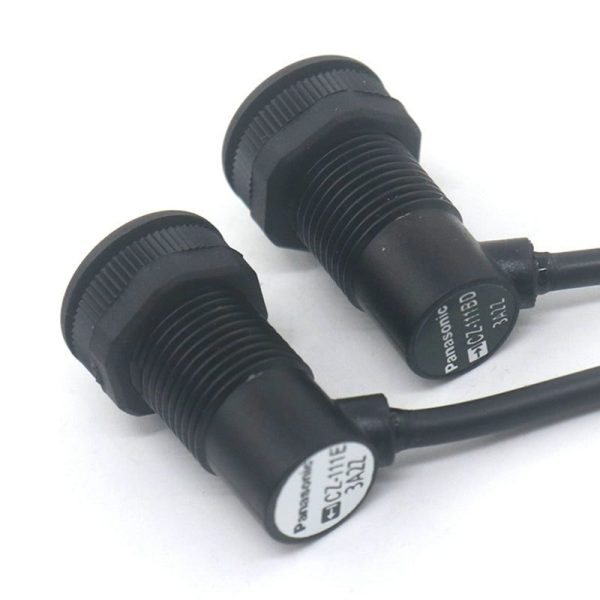

Panasonic CZ-111A-P-C5 Fotoelektrik Sensör

Panasonic CZ-111A-P-C5 CZ-100 serisinde karşılıklı verici-alıcı prensibiyle çalışan PNP açık kolektör çıkışlı ve 5 m kablolu fotoelektrik sensördür. 5 m algılama mesafesi 12–24 V DC besleme yapısı Light-ON çalışma modu ve IP67 korumasıyla özellikle konveyör geçiş kontrolü parça sayımı ve makine otomasyonunda uzun mesafeli nesne varlık-yokluk algılaması için değerlendirilebilir. CZ-111A-P-C5 seçiminde yalnızca algılama mesafesi değil, PNP giriş uyumluluğu karşılıklı montaj için gerekli mekanik alan ve 5 m kablo uzunluğunun tesisata uygunluğu birlikte kontrol edilmelidir.

CZ-111A-P-C5 modelini standart CZ-111A-P’den ayıran özellik nedir?

CZ-111A-P-C5 ürün kodundaki C5 varyantı sensörün 5 m kabloyla sunulan versiyonunu ifade eder. Bu ayrım özellikle sensör ile kontrol panosu veya bağlantı kutusu arasındaki mesafenin uzun olduğu makinelerde önemlidir. Daha uzun fabrika çıkışlı kablo ek bağlantı noktası ihtiyacını azaltmaya ve tesisat planlamasını kolaylaştırmaya yardımcı olabilir.

Bu nedenle mevcut bir CZ-111A-P sensörün yerine CZ-111A-P-C5 değerlendirilirken algılama prensibi ve elektriksel özelliklerin yanında kablo güzergâhı da incelenmelidir. Gereksiz kablo fazlasının makine içerisinde doğru şekilde yönetilmesi hareketli mekanizmalardan ve elektromanyetik girişim oluşturabilecek güç hatlarından uygun biçimde ayrılması gerekir.

Panasonic CZ-111A-P-C5 teknik özellikleri

Teknik Özellik	Doğrulanmış Değer
Ürün kodu	CZ-111A-P-C5
Seri	CZ-100
Sensör tipi	Fotoelektrik sensör
Algılama prensibi	Karşılıklı tip (through-beam)
Algılama mesafesi	5 m
Algılanabilir nesne	Ø8 mm veya daha büyük opak nesne
Besleme gerilimi	12–24 V DC ±%10 ripple P-P %10 veya daha az
Akım tüketimi	Verici: 18 mA veya daha az, alıcı: 15 mA veya daha az
Çıkış tipi	PNP açık kolektör transistör
Maksimum kaynak akımı	50 mA
Uygulanabilir çıkış gerilimi	30 V DC veya daha az
Artık gerilim	1 V veya daha az 50 mA kaynak akımında
Çıkış çalışma modu	Light-ON
Kısa devre koruması	Mevcut otomatik geri dönüşlü
Tepki süresi	2 ms veya daha az
Işık kaynağı	Modüle kızılötesi LED
Tepe emisyon dalga boyu	850 nm
Koruma sınıfı	IP67 (IEC)
Çalışma ortam sıcaklığı	-25 °C ile +55 °C yoğuşma ve buzlanma olmadan
Ortam nemi	%35–85 RH
Koruyucu gövde / lens malzemesi	Polikarbonat
Kablo uzunluğu	5 m

Karşılıklı algılama neden uzun mesafeli uygulamalarda avantaj sağlar?

CZ-111A-P-C5 sisteminde verici ve alıcı birbirine bakacak şekilde karşılıklı monte edilir. Vericiden çıkan kızılötesi ışık alıcıya ulaştığında optik yol açıktır, hedef nesne bu yolu kestiğinde algılama durumu değişir. Sensörün nesneden yansıyan ışığı ölçmesine gerek olmadığı için hedef yüzeyinin yansıtıcılığı cisimden yansımalı sensörlere kıyasla daha az belirleyici hale gelir.

Bu özellik koyu renkli mat veya yüzey karakteristiği değişebilen opak ürünlerin geçtiği hatlarda yararlı olabilir. Bununla birlikte hedefin ışık huzmesini fiziksel olarak kesmesi gerektiğinden nesne ölçüsü konumu ve hareket yolu montaj aşamasında değerlendirilmelidir.

5 m algılama mesafesi ile 5 m kablo uzunluğu karıştırılmamalıdır

CZ-111A-P-C5 modelinde iki farklı 5 m değeri seçim açısından önem taşır. Birincisi verici ile alıcı arasındaki nominal algılama mesafesidir. İkincisi ise C5 varyantıyla sağlanan kablo uzunluğudur. Bu iki özellik farklı teknik gereksinimleri karşılar ve ürün seçimi sırasında birbirinden ayrı değerlendirilmelidir.

Algılama mesafesi makinenin optik açıklığını belirlerken kablo uzunluğu sensörün elektrik tesisatına nasıl bağlanacağını etkiler. Örneğin verici ile alıcı birbirinden yalnızca 1 m uzakta olsa dahi kontrol panosunun konumu nedeniyle 5 m kablo gerekli olabilir. Tersine 5 m’ye yakın bir algılama açıklığı bulunması sensör kablosunun otomatik olarak kontrol panosuna ulaşacağı anlamına gelmez.

PNP çıkış kontrol sistemiyle nasıl eşleştirilmelidir?

CZ-111A-P-C5 PNP açık kolektör transistör çıkışı kullanır. Sensörün bağlanacağı PLC veya diğer kontrol cihazının dijital giriş yapısının PNP sensörlerle elektriksel olarak uyumlu olması gerekir. Özellikle eski makinelerde NPN sensör yerine değişim yapılacaksa bağlantı şeması kontrol edilmeden ürün yalnızca mekanik benzerliğe göre seçilmemelidir.

Maksimum kaynak akımı 50 mA olduğundan sensör çıkışına bağlanacak yük de bu sınır dikkate alınarak belirlenmelidir. PLC dijital girişi dışında bir ekipman sürülecekse yükün elektriksel değerleri ayrıca kontrol edilmeli ve gerektiğinde uygun bir arayüz veya röle kullanılmalıdır.

Light-ON çalışma modu proses sinyalini nasıl etkiler?

CZ-111A-P-C5 Light-ON çalışma moduna sahiptir. Karşılıklı algılama düzeninde alıcı vericiden gelen ışığı aldığı durumda çıkış aktif olur. Hedef nesne ışık yolunu kapattığında çıkış durumu değişir. Bu sinyal davranışı PLC programındaki ürün var-yok mantığıyla birlikte değerlendirilmelidir.

Bir makinedeki mevcut sensör Dark-ON çalışma mantığına sahipse yalnızca PNP çıkış ve besleme geriliminin aynı olması doğrudan uyumluluk için yeterli değildir. Bakım veya modernizasyon sırasında çıkışın hangi optik durumda aktif olduğunun kontrol edilmesi ters çalışan proses sinyallerinin önüne geçmek açısından önemlidir.

Ø8 mm algılanabilir nesne kriteri ne ifade eder?

Panasonic CZ-111A-P-C5 için algılanabilir nesneyi Ø8 mm veya daha büyük opak nesne olarak belirtir. Bu değer özellikle küçük parçaların ince ürünlerin veya dar profilli mekanik elemanların algılanacağı uygulamalarda dikkate alınmalıdır. Nesnenin ışık huzmesini yeterli miktarda kesebilmesi güvenilir anahtarlama açısından temel koşuldur.

Çok küçük parçaların yüksek hızla geçtiği uygulamalarda hedef boyutunun yanında sensörün 2 ms veya daha düşük tepki süresi de değerlendirilmelidir. Parçanın optik eksen içerisinde kalma süresi PLC tarama zamanı ve makine hızıyla birlikte ele alınarak algılama zincirinin tamamı kontrol edilmelidir.

CZ-111A-P-C5 hangi uygulamalarda değerlendirilebilir?

• Konveyör üzerinde ürün geçiş kontrolü
• Üretim hattında parça sayımı
• Paket ve kutu varlık-yokluk algılama
• Makine giriş ve çıkış noktalarının izlenmesi
• Verici ve alıcı arasında geniş açıklık bulunan sistemler
• PNP girişli PLC kullanılan otomasyon makineleri
• Kontrol panosuna ulaşmak için uzun sensör kablosu gereken tesisatlar
• Opak nesnelerin yüzey renginden mümkün olduğunca bağımsız algılanması gereken prosesler

Karşılıklı algılama yönteminin uygulama için doğru çözüm olup olmadığı konusunda karar verirken fotoelektrik sensör seçim kriterleri üzerinden çalışma mesafesi hedef boyutu çıkış tipi ve montaj yapısı birlikte karşılaştırılabilir.

Verici ve alıcı montajında hangi noktalar önemlidir?

Karşılıklı fotoelektrik sensörlerde doğru optik hizalama nominal çalışma mesafesinden yararlanabilmek için kritik öneme sahiptir. CZ-111A-P-C5 vericisi ile alıcısı birbirini doğrudan görecek biçimde konumlandırılmalı ve makine titreşiminin zaman içerisinde optik ekseni bozmayacağı mekanik sabitleme yapılmalıdır.

Montaj sırasında hedef ürünün geçiş rotası da dikkate alınmalıdır. Nesne ışık huzmesini güvenilir şekilde kesmeli, makinenin hareketli elemanları kablolar veya diğer mekanik parçalar istenmeyen kesintilere neden olmamalıdır. Lens yüzeyinde birikebilecek kir veya proses kalıntıları da periyodik bakım planına dahil edilmelidir.

IP67 koruma sınıfı kullanım alanını nasıl etkiler?

CZ-111A-P-C5 IEC standardına göre IP67 koruma sınıfına sahiptir ve -25 °C ile +55 °C ortam sıcaklığı aralığında yoğuşma ve buzlanma oluşmaması koşuluyla kullanılabilir. Bu yapı sensörün birçok endüstriyel makine ortamında toz ve neme karşı korunmasını destekler.

Bununla birlikte IP67 sınıfı sensörün her türlü kimyasala agresif temizleme maddesine veya sürekli su altında kullanıma uygun olduğu anlamına gelmez. Özel proses ortamlarında polikarbonat gövde ve lens malzemesinin kullanılan kimyasallarla uyumluluğu ayrıca değerlendirilmelidir.

CZ-111A-P-C5 seçimi için pratik kontrol noktaları

• Verici ile alıcı arasındaki açıklığın 5 m algılama sınırına uygunluğu
• Hedef nesnenin Ø8 mm veya daha büyük opak nesne kriterini karşılaması
• Kontrol sisteminin 12–24 V DC besleme kullanması
• PLC dijital girişinin PNP sensör çıkışıyla uyumlu olması
• Light-ON çalışma mantığının proses kontrolüne uygunluğu
• 5 m sensör kablosunun pano ve saha tesisatı için yeterli olması
• Montaj noktalarında verici-alıcı optik hizalamasının korunabilmesi
• Ortam sıcaklığı ve IP67 koruma şartlarının uygulamayla uyumlu olması

Bu kriterlerin birlikte değerlendirilmesi yalnızca ürün kodu üzerinden yapılan değişime göre daha güvenilir bir seçim sağlar. Özellikle mevcut bir sensörün yerine CZ-111A-P-C5 kullanılacaksa eski ürünün çıkış tipi çalışma modu bağlantısı algılama mesafesi ve fiziksel montaj özellikleri karşılaştırılmalıdır.

CZ-111A-P-C5 ile benzer fotoelektrik sensörler nasıl karşılaştırılmalıdır?

Panasonic fotoelektrik sensör seçenekleri arasında karşılaştırma yapılırken öncelikle algılama prensibi belirlenmelidir. Karşılıklı sensör reflektörlü sensör ve cisimden yansımalı sensör aynı nesne algılama amacına hizmet edebilse de montaj gereksinimleri ve hedef yüzeyinden etkilenme biçimleri farklıdır.

CZ-111A-P-C5 gibi karşılıklı bir model hattın iki tarafına sensör bileşeni monte edilebildiğinde ve güvenilir ışık bariyeri oluşturulmak istendiğinde güçlü bir seçenek olabilir. Tek taraflı montaj zorunluluğu bulunan bir makinede ise farklı algılama prensibine sahip Panasonic fotoelektrik sensör modelleri değerlendirilmelidir.

CZ-111A-P-C5 fiyat stok ve teknik tedarik desteği

Panasonic CZ-111A-P-C5 fiyatı ve güncel stok durumu tedarik koşullarına göre değişebileceğinden güncel bilgi ISAC üzerinden teyit edilmelidir. Teknik değerlendirme talebinde CZ-111A-P-C5 stok koduyla birlikte PLC giriş tipi verici-alıcı arasındaki gerçek mesafe hedef nesnenin minimum ölçüsü ve kontrol panosuna olan kablo mesafesinin paylaşılması ürün uygunluğunun daha hızlı değerlendirilmesine yardımcı olur.

Yeni proje veya mevcut makine modernizasyonunda farklı çalışma prensiplerinin karşılaştırılması gerekiyorsa fotoelektrik sensör ürün grubu incelenebilir. Sensör tiplerinin çalışma farklarını teknik açıdan anlamak için fotoelektrik sensör nedir ve nasıl çalışır içeriğinden de yararlanılabilir.

Sık Sorulan Sorular

Panasonic CZ-111A-P-C5 nasıl bir sensördür?

CZ-111A-P-C5 ayrı verici ve alıcıdan oluşan karşılıklı tip Panasonic fotoelektrik sensördür. PNP çıkışlıdır ve nesneyi verici-alıcı arasındaki kızılötesi ışık huzmesini kesmesi üzerinden algılar.

CZ-111A-P-C5 algılama mesafesi nedir?

CZ-111A-P-C5 için belirtilen algılama mesafesi 5 m’dir. Bu değer verici ile alıcı arasındaki çalışma açıklığını ifade eder ve doğru optik hizalama gerektirir.

CZ-111A-P-C5 kablo uzunluğu kaç metredir?

CZ-111A-P-C5 5 m kablolu varyanttır. Ürün kodundaki C5 ifadesi bu kablo seçeneğini ayırt eder.

CZ-111A-P-C5 PNP mi NPN mi?

CZ-111A-P-C5 PNP açık kolektör transistör çıkışlıdır. PLC veya kontrol cihazının PNP sensör sinyaliyle uyumluluğu bağlantıdan önce kontrol edilmelidir.

CZ-111A-P-C5 reflektör gerektirir mi?

Hayır. CZ-111A-P-C5 reflektörlü değil karşılıklı tip bir fotoelektrik sensördür. Sistemin bir tarafında verici karşı tarafında ise alıcı bulunur.

CZ-111A-P-C5 hangi gerilimle çalışır?

CZ-111A-P-C5 12–24 V DC ±%10 besleme gerilimiyle çalışır. Besleme ripple değeri P-P %10 veya daha düşük olmalıdır.

CZ-111A-P-C5 ne büyüklükte nesne algılayabilir?

Panasonic tarafından belirtilen referans algılanabilir hedef Ø8 mm veya daha büyük opak nesnedir. Küçük ve hızlı hareket eden parçalar için hedef boyutu ile geçiş süresi birlikte değerlendirilmelidir.

CZ-111A-P-C5 tepki süresi nedir?

CZ-111A-P-C5’in tepki süresi 2 ms veya daha azdır. Hızlı üretim hatlarında bu değer PLC tarama süresi ve nesnenin sensör önündeki geçiş süresiyle birlikte değerlendirilmelidir.

CZ-111A-P ile CZ-111A-P-C5 arasındaki fark nedir?

CZ-111A-P-C5 CZ-111A-P’nin 5 m kablo seçeneğine sahip varyantıdır. Uygulamada seçim yapılırken kablo uzunluğunun yanı sıra sensörün tüm elektriksel ve optik özelliklerinin mevcut sistemle uyumluluğu doğrulanmalıdır.

CZ-111A-P-C5 fiyat ve stok bilgisi nasıl alınır?

CZ-111A-P-C5 güncel fiyat stok ve tedarik bilgisi için ISAC ile ürün kodu üzerinden iletişime geçilebilir. Teknik seçim veya muadil araştırmasında mevcut sensör kodunun PLC giriş tipinin algılama mesafesinin ve kablo ihtiyacının paylaşılması önerilir.
