Ürün Açıklaması

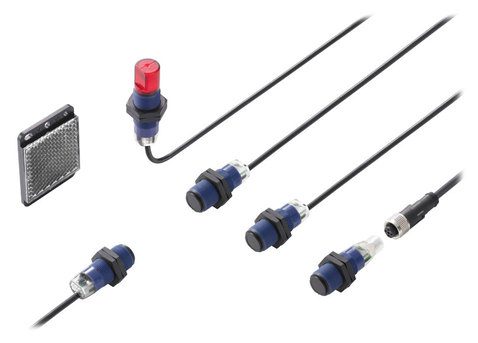

Panasonic CY-122B 600 mm Dark-ON NPN Fotoelektrik Sensör

Panasonic CY-122B CY-100 serisinde yer alan 600 mm nominal algılama mesafesine ve Dark-ON anahtarlama özelliğine sahip NPN çıkışlı silindirik fotoelektrik sensördür. Cisimden yansımalı optik sistemi hedef yüzeyden geri dönen kızılötesi ışığı değerlendirir. Sensörün ayırt edici işlevi yeterli yansıyan ışık alınmadığında çıkışını aktif hâle getirmesidir. Hassasiyet ayarı ve önden algılama düzeni ürünün farklı hedef yüzeyleriyle çalışan endüstriyel kontrol uygulamalarında kullanılmasını sağlar.

CY-122B özellikle kontrol sisteminin ışık alınmayan durumu bir anahtarlama sinyali olarak değerlendirmesi gereken uygulamalar için seçilir. Bu nedenle modelin uygunluğu yalnızca algılama mesafesiyle değil nesnenin hareketine karşı beklenen çıkış davranışıyla da ilişkilidir. Ürünün fiyatı stok durumu ve tedarik koşulları hakkında ISAC üzerinden bilgi alınabilir.

CY-122B Sensörünün Teknik Parametreleri

Dark-ON Anahtarlama ile Işık Kaybının Algılanması

CY-122B modelinde kontrol sinyalinin oluşması sensör alıcısına ulaşan ışığın belirlenen algılama eşiğinin altına düşmesiyle ilişkilidir. Bu çalışma mantığında yeterli yansıma mevcutken çıkış pasif yeterli yansıma bulunmadığında ise çıkış aktiftir. Böylece kontrol sistemi algılama alanındaki optik koşul değişimini NPN transistör sinyali üzerinden izleyebilir.

Bu özellik nesnenin algılama alanından ayrılmasının kontrol açısından önemli olduğu makine senaryolarında değerlendirilebilir. Örneğin belirli bir konumda bulunan parçanın uzaklaşması sonrasında bir sonraki makine adımının başlatılması gerekiyorsa Dark-ON sinyali bu kontrol mantığına uygun olabilir.

Ancak cisimden yansımalı bir sensörde ışık seviyesinin azalması her zaman nesnenin fiziksel olarak uzaklaştığı anlamına gelmez. Hedef yüzeyin değişmesi sensörün hizasının bozulması veya optik yüzeyin kirlenmesi de alınan ışık miktarını etkileyebilir. Bu nedenle Dark-ON davranışı makinenin güvenlik fonksiyonundan bağımsız olarak normal proses kontrolü kapsamında değerlendirilmelidir.

Algılama Kararlılığında Histerezisin Rolü

Panasonic CY-122B modelinin teknik özellikleri arasında bulunan histerezis sensörün çıkış değiştirdiği iki optik koşul arasında belirli bir fark oluşmasını sağlar. Bu özellik algılama sınırında meydana gelen küçük değişimlerin çıkışın sürekli açılıp kapanmasına yol açmasını azaltmaya yardımcı olur.

Özellikle titreşimli taşıma sistemlerinde veya hedef nesnenin sensöre olan uzaklığının küçük miktarlarda değiştiği düzenlerde histerezis önemli bir parametredir. Hedefin algılama sınırına yakın hareket etmesi optik sinyal seviyesinde değişiklik oluşturabilir. Sensörün anahtarlama davranışı değerlendirilirken yalnızca nominal algılama mesafesi değil gerçek çalışma noktasındaki sinyal kararlılığı da dikkate alınmalıdır.

CY-122B modelinde hassasiyet ayarının bulunması algılama eşiğinin hedef nesneye göre belirlenmesine imkân tanır. Bu ayar sensörün farklı yansıtıcılığa sahip malzemelerle kullanılacağı uygulamalarda işlevseldir. Sensörün hedef yüzeye bakış açısı ve arka plandaki nesneler de ayar sonucunu etkileyebilir.

CY-122B Gövde Uzunluğu ve Makine Yerleşimi

CY-122B’nin mekanik tasarımında dikkat çeken ayrıntılardan biri hassasiyet ayarlı optik yapının 62 mm uzunluğundaki silindirik gövde içerisinde sunulmasıdır. CY-100 ailesindeki bazı daha kısa gövdeli modellerle karşılaştırıldığında bu ölçü sensörün makine üzerine yerleştirilmesinde farklı bir alan gereksinimi oluşturur.

Bu nedenle mevcut bir sensörün CY-122B ile değiştirilmesi sırasında yalnızca M18 bağlantı çapının aynı olması yeterli değildir. Gövdenin montaj yüzeyinin arkasında kaplayacağı alan kablonun çıkış yönü ve sensörün ayar bölümüne erişim imkânı da değerlendirilmelidir.

Önden algılama tasarımı sensörün optik ekseninin gövde doğrultusunda ilerlediği uygulamalara uygundur. Hedefin sensörün yan tarafında bulunduğu ve gövdenin hedefe doğru çevrilemediği düzenlerde ise yandan algılamalı bir model farklı montaj olanakları sunabilir.

600 mm Mesafede Hedef Yüzeyinin Algılamaya Etkisi

CY-122B için belirtilen algılama mesafesi üreticinin standart beyaz mat hedefiyle tanımladığı nominal değerdir. Bu değer sensörün bütün nesneleri aynı uzaklıktan algılayacağı anlamına gelmez. Özellikle koyu renkli saydam veya parlak yüzeylerde geri yansıyan ışığın miktarı değişebilir.

Bir üretim hattında açık renkli karton ambalajlarla koyu renkli plastik parçaların aynı algılama noktasından geçirilmesi sensör açısından farklı optik koşullar oluşturur. CY-122B’nin hassasiyet ayarı bu koşullara göre çalışma eşiğinin belirlenmesine yardımcı olur. Bununla birlikte farklı malzemeler arasında güvenilir algılama elde edilmesi hedefin gerçek konumunda değerlendirilmelidir.

Cisimden yansımalı sistemlerin karşılıklı ve reflektörlü algılama yöntemlerinden farklarını öğrenmek için fotoelektrik sensörlerin çalışma prensibi hakkındaki teknik rehber incelenebilir.

NPN Çıkışın Kontrol Panosunda Değerlendirilmesi

CY-122B’nin NPN açık kolektör çıkışı aktif durumda akımı 0 V hattına doğru çeken bir anahtarlama yapısına sahiptir. Bu nedenle PLC giriş modülünün elektriksel bağlantısı sensörün çıkış karakteristiğiyle uyumlu olmalıdır.

Özellikle mevcut makine sistemlerinde sensör değişimi yapılırken giriş modülünün bağlantı şeması incelenmelidir. NPN ve PNP çıkışlı sensörler aynı besleme gerilimiyle çalışabilseler de çıkış akımının yönü bakımından farklıdır. CY-122B’nin doğru giriş devresiyle eşleştirilmesi sensörün oluşturduğu sinyalin kontrol sisteminde beklenen şekilde okunmasını sağlar.

Çıkışa bağlanan elektriksel yükün sensörün izin verilen akım sınırları içerisinde bulunması gerekir. Ayrıca kablo bağlantısının doğru yapılması besleme hattındaki gerilim dalgalanmalarının sınırlandırılması ve kontrol panosundaki ortak referans bağlantısının uygun olması elektriksel çalışma açısından önemlidir.

Panasonic CY-122B Satış Stok ve Türkiye Distribütör Desteği

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) CY-122B fotoelektrik sensör için fiyat teklifi sipariş ve endüstriyel ürün tedarik taleplerini değerlendirmektedir. (Panasonic Sensör ISAC) üzerinden CY-122B satın alma talebi oluştururken ihtiyaç duyulan ürün adedinin ve varsa mevcut makinedeki sensör bilgisinin paylaşılması ticari ve teknik değerlendirmenin yapılmasını kolaylaştırır.

CY-122B modelinin güncel fiyatı stok durumu veya proje bazlı temin koşulları için ISAC ile iletişime geçerek ürün koduna özel teklif talebinizi iletebilirsiniz.

CY-122B ile CY-122B-P Modellerinin Ayrılması

CY-122B ve CY-122B-P modelleri aynı algılama ailesinde bulunmalarına rağmen farklı transistör çıkış yapılarına sahiptir. CY-122B NPN çıkış kullanırken CY-122B-P PNP çıkışlı varyanttır. Her iki modelin Dark-ON anahtarlama özelliğine sahip olması elektriksel bağlantılarının aynı olduğu anlamına gelmez.

Bu fark özellikle mevcut PLC sistemlerinde ürün değişimi yapılırken önemlidir. Sensörün algılama görevi ve mekanik yerleşimi uygun olsa bile kontrol modülünün giriş devresi farklı çıkış tipini desteklemiyorsa doğrudan değişim yapılamayabilir.

Panasonic ürün ailesindeki diğer seçenekleri incelemek ve farklı algılama yöntemlerini karşılaştırmak için Panasonic fotoelektrik sensör ürünleri kategorisi değerlendirilebilir.

Panasonic CY-122B Hakkında Sık Sorulan Sorular

CY-122B sensöründe Dark-ON ne anlama gelir?

Dark-ON sensörün yeterli yansıyan ışık almadığında çıkışını aktif duruma getirmesidir. CY-122B bu çalışma mantığını NPN transistör çıkışı üzerinden uygular.

Panasonic CY-122B ile CY-122A aynı şekilde mi anahtarlama yapar?

Hayır. CY-122B Dark-ON CY-122A ise Light-ON çalışma moduna sahiptir. Modeller arasındaki temel işlevsel fark çıkışın hangi optik koşulda aktif hâle geldiğidir.

CY-122B sensörünün algılama hassasiyeti ayarlanabilir mi?

Evet. CY-122B hassasiyet ayarlı bir modeldir. Algılama eşiği hedef yüzeyinin yansıtıcılığı ve uygulamadaki algılama koşullarına göre düzenlenebilir.

CY-122B reflektörle mi çalışır?

Hayır. CY-122B cisimden yansımalı fotoelektrik sensördür. Algılama için hedef nesnenin yüzeyinden geri dönen ışığı kullanır.

CY-122B sensörü hangi PLC girişleriyle kullanılabilir?

CY-122B NPN çıkışlı sensörleri destekleyen uygun DC dijital giriş devreleriyle kullanılabilir. Bağlantı PLC giriş modülünün elektriksel özelliklerine göre yapılır.

CY-122B modelinin Türkiye satış fiyatı nasıl öğrenilir?

CY-122B için güncel satış fiyatı stok ve teslimat koşulları ISAC üzerinden ürün kodu ve sipariş adedi belirtilerek öğrenilebilir.

Modelin üreticiye ait ürün tanımlaması ve teknik dokümanları Panasonic CY-122B resmi ürün sayfasında yer almaktadır.

Sonuç: Panasonic CY-122B ile Dark-ON Sinyal Kontrolü ve Ayarlanabilir Algılama

Panasonic CY-122B 600 mm NPN fotoelektrik sensör ışık alınmayan koşulun aktif çıkış sinyaline dönüştürülmesi gereken otomasyon uygulamalarında tercih edilebilecek bir modeldir. Dark-ON çalışma mantığı hassasiyet ayarlı optik sistemi ve M18 gövde yapısı sensörün hem kontrol mantığına hem de makinenin fiziksel yerleşimine göre değerlendirilmesini sağlar. Özellikle NPN giriş altyapısına sahip sistemlerde hedef yüzeyine göre ayarlanabilir cisimden yansımalı algılama ihtiyacını karşılamaya yönelik bir seçenektir.
