Panasonic CX-491A-C05-Y Fotoelektrik Sensör
Ürün Açıklaması

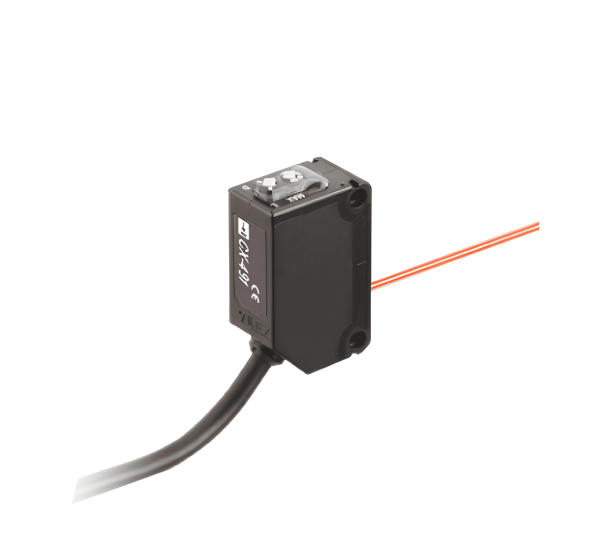

Panasonic CX-491A-C05-Y Fotoelektrik Sensör
Panasonic CX-491A-C05-Y CX-400 Ver.2 serisinde yer alan polarizasyon filtreli retroreflektif bir fotoelektrik sensördür. 3 metre algılama mesafesi NPN açık kolektör çıkışı ve 0 5 metre sabit kablosuyla özellikle reflektör karşısından geçen opak yarı şeffaf veya parlak yüzeyli nesnelerin varlık kontrolünde kullanılmak üzere tasarlanmıştır. 12–24 V DC besleme ile çalışan model kompakt makine otomasyonu ve konveyör uygulamalarında sensör ile reflektörün aynı optik eksende konumlandırılabildiği sistemler için değerlendirilebilir. CX-491A-C05-Y Panasonic tarafından üretimi sonlandırılmış bir model olduğundan yeni projelerde ürün bulunabilirliği ve önerilen güncel alternatif ayrıca kontrol edilmelidir.
CX-491A-C05-Y Hangi Algılama Prensibini Kullanır?
CX-491A-C05-Y retroreflektif çalışma prensibine sahiptir. Sensör tarafından yayılan kırmızı ışık karşı tarafta bulunan RF-230 reflektöre yönlendirilir ve reflektörden geri dönen ışık sensör tarafından değerlendirilir. Algılanacak nesne ışık yoluna girdiğinde geri dönen ışık değişir ve sensörün NPN çıkışı buna göre anahtarlanır.
Bu modelde polarizasyon filtresi bulunması özellikle parlak veya yansıtıcı yüzeyli nesnelerin algılanmasında önemli bir teknik avantajdır. Polarizasyon filtreli retroreflektif sensörlerde amaç nesne yüzeyinden oluşabilecek doğrudan yansımaların reflektörden gelen ışık olarak yanlış değerlendirilmesini azaltmaktır. Bu nedenle CX-491A-C05-Y yalnızca mesafe kriteri üzerinden değil algılanacak nesnenin yüzey özellikleri dikkate alınarak seçilmelidir.
Panasonic CX-491A-C05-Y Teknik Özellikleri
| Teknik Özellik | CX-491A-C05-Y Değeri |
|---|---|
| Marka | Panasonic |
| Seri | CX-400 Ver.2 |
| Ürün tipi | Kompakt fotoelektrik sensör |
| Algılama yöntemi | Retroreflektif polarizasyon filtreli |
| Algılama mesafesi | 3 m RF-230 reflektör ile |
| Algılanabilir nesne | Ø50 mm veya daha büyük opak yarı şeffaf veya parlak yüzeyli nesne |
| Tekrarlanabilirlik | 0 5 mm veya daha az algılama eksenine dik yönde |
| Besleme gerilimi | 12–24 V DC ±%10 ripple P-P %10 veya daha az |
| Akım tüketimi | 13 mA veya daha az |
| Çıkış tipi | NPN açık kolektör transistör |
| Maksimum sink akımı | 100 mA |
| Uygulanabilir çıkış gerilimi | 30 V DC veya daha az |
| Artık gerilim | 100 mA’de 2 V veya daha az, 16 mA’de 1 V veya daha az |
| Kısa devre koruması | Entegre |
| Tepki süresi | 1 ms veya daha az |
| Çalışma göstergesi | Turuncu LED |
| Kararlılık göstergesi | Yeşil LED |
| Karşılıklı girişim önleme | Var iki sensör yakın konumlandırılabilir |
| Işık kaynağı | Kırmızı LED |
| Tepe emisyon dalga boyu | 680 nm |
| Koruma sınıfı | IP67 |
| Çalışma ortam sıcaklığı | -25°C ile +55°C yoğuşma ve buzlanma olmadan |
| Çalışma ortam nemi | %35–85 RH |
| Ortam aydınlatması | Alıcı yüzeyinde akkor ışık için 3.000 lx veya daha az |
| Gövde malzemesi | PBT |
| Lens malzemesi | Akrilik |
| Kablo | 0 2 mm² 3 damarlı 0 5 m sabit kablo |
| Kablo uzatma | 0 3 mm² veya üzeri kablo ile toplam 100 m’ye kadar |
| Ürün durumu | Üretimi sonlandırılmış |
3 Metre Algılama Mesafesi Uygulamada Ne İfade Eder?
CX-491A-C05-Y için belirtilen 3 metre algılama mesafesi Panasonic RF-230 reflektör kullanılarak tanımlanmıştır. Bu değer sensör ile reflektör arasında kullanılabilir maksimum nominal algılama mesafesini ifade eder. Reflektör tipi montaj açısı ortam aydınlatması ve nesnenin yüzey karakteristiği gerçek uygulamadaki çalışma payını etkileyebilir.
Bu nedenle sensör-reflektör mesafesinin yalnızca katalogdaki maksimum değerin altında olması yeterli kabul edilmemelidir. Özellikle titreşim bulunan makinelerde reflektörün küçük olduğu uygulamalarda veya algılanacak nesnenin parlak yüzeyli olduğu durumlarda optik eksen kararlılığı kontrol edilmelidir. Devreye alma sırasında sensör üzerindeki çalışma ve kararlılık göstergelerinin birlikte izlenmesi montajın güvenilir çalışma bölgesinde olup olmadığını değerlendirmeye yardımcı olur.
Polarizasyon Filtresi Hangi Uygulamalarda Önemlidir?
Retroreflektif sensörlerde parlak bir metal yüzey plastik ambalaj veya ayna benzeri nesne sensörden gelen ışığı doğrudan geri yansıtabilir. Polarizasyon filtresi bulunmayan bazı sistemlerde bu durum sensörün nesneyi reflektör olarak değerlendirmesine ve algılama hatasına neden olabilir. CX-491A-C05-Y’deki polarizasyon filtresi bu tür yanlış yansımaların etkisini azaltmaya yardımcı olur.
Bu özellik özellikle parlak kutular metal yüzeyler yüksek parlaklıktaki ambalajlar ve benzeri malzemelerin taşındığı konveyörlerde önem kazanır. Bununla birlikte polarizasyon filtresi her türlü optik koşulda mutlak algılama garantisi anlamına gelmez. Gerçek ürünün yüzey yapısı geliş açısı ve reflektör konumu kullanılarak saha testi yapılması gerekir.
NPN Çıkış Uyumluluğu Neden Kontrol Edilmelidir?
CX-491A-C05-Y NPN açık kolektör transistör çıkışı kullanır. Sensörün bağlanacağı PLC uzak I/O modülü veya kontrol cihazının NPN sensör sinyaline uygun dijital giriş yapısına sahip olması gerekir. Mevcut makinede PNP çıkışlı bir sensör kullanılıyorsa CX-491A-C05-Y yalnızca mekanik ve optik özellikleri benzer olduğu için doğrudan eşdeğer kabul edilmemelidir.
Çıkış maksimum 100 mA sink akımını destekler ve kısa devre koruması sensör içerisinde bulunur. Elektriksel uyumluluk değerlendirilirken besleme gerilimi PLC ortak uç bağlantısı ve saha kablolaması birlikte kontrol edilmelidir.
0 5 Metre Sabit Kablo Hangi Projelerde Uygundur?
CX-491A-C05-Y’nin temel tip konfigürasyonunda 0 5 metre uzunluğunda 3 damarlı sabit kablo bulunur. Bu kısa kablo yapısı sensörün yakın bir terminal kutusuna saha konnektörüne veya makine içindeki dağıtım noktasına bağlandığı tasarımlarda kullanılabilir. Kontrol panosuna doğrudan uzun mesafeli bağlantı yapılacaksa ek kablolama gerekebilir.
Panasonic 0 3 mm² veya daha büyük kesitte uygun kablo kullanılması halinde toplam bağlantı uzunluğunun 100 metreye kadar uzatılabileceğini belirtmektedir. Bununla birlikte uzun kablo güzergâhlarında elektromanyetik parazit güç kablolarına yakınlık ve makine topraklama düzeni de dikkate alınmalıdır.
CX-491A-C05-Y Hangi Uygulamalarda Kullanılabilir?
CX-491A-C05-Y özellikle reflektörlü algılama sisteminin mekanik olarak uygulanabildiği ve NPN çıkış kullanılan makinelerde değerlendirilebilir. Polarizasyon filtreli optik yapısı parlak yüzeylerin bulunduğu proseslerde standart retroreflektif sensörlere göre önemli bir seçim kriteridir.
- Konveyörlerde kutu ve paket geçiş kontrolü
- Parlak plastik ambalajların varlık algılaması
- Metal veya yansıtıcı yüzeyli parçaların konum kontrolü
- Paketleme makinelerinde ürün sayma uygulamaları
- Depolama ve malzeme taşıma sistemlerinde nesne kontrolü
- NPN giriş yapısına sahip PLC sistemleri
- Reflektörün karşı tarafa monte edilebildiği otomasyon uygulamaları
Algılama prensibi çıkış tipi veya bağlantı şekli bakımından farklı bir çözüm gerekiyorsa Panasonic fotoelektrik sensörleri arasında güncel alternatif modeller karşılaştırılabilir.
CX-491A-C05-Y Üretimden Kalktı mı?
Evet. Panasonic CX-491A-C05-Y modelini üretimi sonlandırılmış ürün olarak listeler ve son sipariş tarihini 30 Eylül 2021 olarak belirtir. Bu nedenle yeni makine tasarımlarında veya uzun süreli yedek parça planlamasında CX-491A-C05-Y’nin doğrudan temin edilebilir olduğu varsayılmamalıdır.
Panasonic’in CX-400 Ver.2 ürün tablosunda CX-491A-C05-Y için önerilen alternatif CX-491-Y olarak gösterilmektedir. Ancak üretici aynı zamanda önerilen alternatifin kablo uzunluğu ve aksesuarlarının farklı olabileceğini belirtmektedir. Dolayısıyla CX-491-Y seçimi yapılırken algılama mesafesi çıkış tipi kablolama reflektör ve mekanik kurulum yeniden kontrol edilmelidir.
CX-491A-C05-Y Yerine Ürün Seçerken Nelere Bakılmalıdır?
- Mevcut sistemin NPN çıkış gerektirip gerektirmediğini doğrulayın.
- 3 metre algılama mesafesinin uygulamadaki sensör-reflektör açıklığını karşılayıp karşılamadığını kontrol edin.
- Algılanacak nesnenin opak yarı şeffaf veya parlak yüzeyli yapısını değerlendirin.
- Polarizasyon filtreli retroreflektif çalışma prensibinin uygulamada gerekli olup olmadığını belirleyin.
- Mevcut 0 5 metre kablo uzunluğu ile alternatif modelin kablo yapısını karşılaştırın.
- RF-230 reflektörün yeni modelle kullanım koşullarını kontrol edin.
- IP67 koruma seviyesinin ve çalışma sıcaklığı aralığının saha şartlarını karşıladığından emin olun.
Alternatif sensör seçiminin yalnızca stok kodu benzerliğine göre yapılmaması gerekir. Daha kapsamlı seçim kriterleri için fotoelektrik sensör seçimi rehberi incelenebilir. Retroreflektif ve diğer optik algılama yöntemlerinin temel farkları için fotoelektrik sensör nedir teknik içeriğinden yararlanılabilir.
CX-491A-C05-Y Fiyat Stok ve Alternatif Ürün Desteği
CX-491A-C05-Y üretimi sonlandırılmış bir model olduğu için fiyat ve stok durumu standart güncel ürünlerden farklı değerlendirilmelidir. Mevcut stok proje miktarı ve alternatif ürün seçenekleri için güncel tedarik bilgisi teyit edilmelidir. Eski bir makinede arızalı sensör değiştirilecekse yalnızca CX-491A-C05-Y kodunu değil mevcut RF-230 reflektörünü PLC giriş tipini sensör-reflektör mesafesini ve kablo bağlantısını da belirtmek daha doğru alternatif seçimine yardımcı olur.
ISAC üzerinden CX-491A-C05-Y stok sorgusu güncel Panasonic alternatiflerinin değerlendirilmesi teknik ürün seçimi ve proje bazlı teklif desteği alınabilir. Özellikle üretimden kalkmış bir sensörün yerine yeni model kullanılacaksa mevcut makine bilgilerini paylaşarak elektriksel ve optik uygunluğun birlikte kontrol edilmesi önerilir.
Sık Sorulan Sorular
Panasonic CX-491A-C05-Y nasıl bir sensördür?
CX-491A-C05-Y polarizasyon filtreli retroreflektif bir fotoelektrik sensördür. Panasonic CX-400 Ver.2 serisinde yer alır ve NPN açık kolektör çıkışı kullanır.
CX-491A-C05-Y algılama mesafesi kaç metredir?
CX-491A-C05-Y için nominal algılama mesafesi RF-230 reflektör kullanıldığında 3 metredir. Gerçek uygulamada reflektör yerleşimi ve nesnenin yüzey özellikleri dikkate alınmalıdır.
CX-491A-C05-Y NPN mi PNP mi?
CX-491A-C05-Y NPN açık kolektör transistör çıkışlıdır. Kullanılacağı PLC veya kontrol cihazının NPN sensör bağlantısını desteklemesi gerekir.
CX-491A-C05-Y kablo uzunluğu nedir?
CX-491A-C05-Y üzerinde 0 5 metre uzunluğunda 3 damarlı sabit kablo bulunur. Uygun kablo kesiti kullanıldığında toplam bağlantı uzunluğu 100 metreye kadar uzatılabilir.
CX-491A-C05-Y polarizasyon filtreli mi?
Evet. CX-491A-C05-Y polarizasyon filtreli retroreflektif çalışma yapısına sahiptir. Bu yapı özellikle parlak ve yansıtıcı yüzeyli nesnelerde yanlış yansıma etkisinin azaltılmasına yardımcı olur.
CX-491A-C05-Y ile hangi reflektör kullanılır?
Panasonic algılama mesafesi ve algılanabilir nesne değerlerini RF-230 reflektör esas alınarak belirtmektedir. Reflektör uygulamasının mekanik yerleşimi proje sırasında ayrıca doğrulanmalıdır.
CX-491A-C05-Y üretimden kalktı mı?
Evet. Panasonic CX-491A-C05-Y modelini üretimi sonlandırılmış olarak listeler ve son sipariş tarihini 30 Eylül 2021 olarak belirtir.
CX-491A-C05-Y yerine hangi Panasonic model kullanılabilir?
Panasonic’in ürün tablosunda CX-491A-C05-Y için CX-491-Y önerilen alternatif olarak gösterilmektedir. Ancak kablo uzunluğu ve aksesuar farklılıkları bulunduğundan doğrudan değişim öncesinde teknik uygunluk kontrol edilmelidir.
CX-491A-C05-Y IP koruma sınıfı nedir?
CX-491A-C05-Y IP67 koruma sınıfına sahiptir. Buna rağmen kimyasal ortam sıcaklık nem ve mekanik etkiler gerçek uygulama şartlarına göre ayrıca değerlendirilmelidir.
CX-491A-C05-Y fiyat ve stok bilgisi nasıl alınır?
CX-491A-C05-Y üretimi sonlandırıldığı için güncel stok ve tedarik durumu ISAC üzerinden teyit edilmelidir. Ürün bulunamazsa mevcut uygulama bilgileri kullanılarak Panasonic’in önerdiği alternatif model teknik açıdan değerlendirilebilir.
CX-491A-C05-Y İçin Teknik Seçim Değerlendirmesi
Panasonic CX-491A-C05-Y, 3 metre retroreflektif algılama mesafesi polarizasyon filtresi NPN açık kolektör çıkışı ve 0 5 metre sabit kablonun birlikte gerektiği eski CX-400 Ver.2 uygulamalarında karşılaşılabilecek bir sensördür. Model üretimden kaldırıldığı için yeni satın alma kararında yalnızca stok bulunabilirliğine değil Panasonic tarafından belirtilen CX-491-Y alternatifinin elektriksel optik ve bağlantısal uygunluğuna da bakılmalıdır. CX-491A-C05-Y için mevcut stok güncel alternatif teknik uyumluluk veya proje bazlı teklif ihtiyacınızda ISAC üzerinden değerlendirme talep edebilirsiniz.
