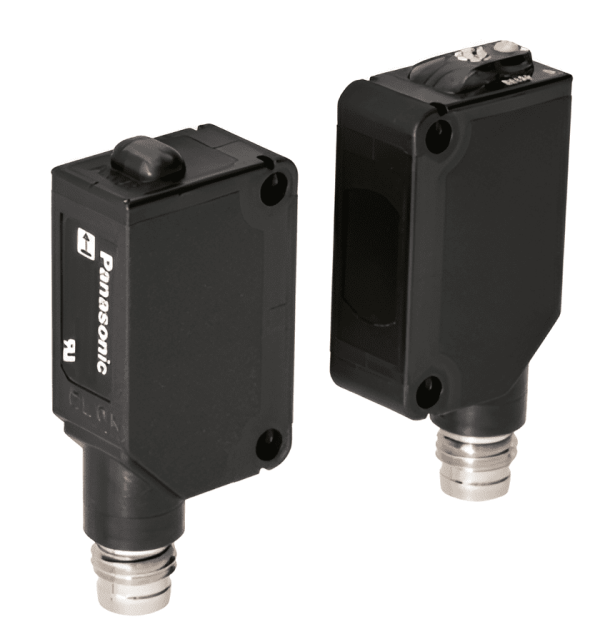

Panasonic CX-411-Z Fotoelektrik Sensör

Panasonic CX-411-Z CX-400 Ver.2 serisine ait karşılıklı (thru-beam) tip kompakt bir fotoelektrik sensördür. 10 metreye kadar algılama mesafesi NPN açık kolektör transistor çıkışı ve M8 plug-in konnektörlü bağlantı yapısı sayesinde özellikle uzun mesafeli nesne algılama konveyör kontrolü ve modüler makine otomasyonu uygulamalarında değerlendirilebilir. CX-411-Z seçilirken sensörün NPN çıkış yapısı 12–24 V DC besleme gereksinimi verici-alıcı montajı ve M8 bağlantı altyapısı birlikte kontrol edilmelidir.

CX-411-Z Nasıl Çalışır?

CX-411-Z bir verici ve bir alıcı üniteden oluşan karşılıklı fotoelektrik algılama prensibiyle çalışır. Verici tarafından gönderilen kırmızı LED ışığı karşı taraftaki alıcıya ulaşır. Hedef nesne bu ışın yolunu kestiğinde sensörün optik durumu değişir ve seçilen Light-ON veya Dark-ON çalışma moduna bağlı olarak çıkış sinyali oluşturulur.

Karşılıklı algılama yönteminde sensörün çalışma prensibi hedef yüzeyinden geri yansıyan ışığa bağlı değildir. Bu nedenle nesnenin rengi veya yüzey yansıtıcılığı birçok uygulamada reflektif sensörlere kıyasla daha az kritik olabilir. Bununla birlikte hedef nesnenin optik ışın yolunu yeterli biçimde kesmesi ve verici ile alıcının doğru şekilde hizalanması gerekir.

Panasonic CX-411-Z Teknik Özellikleri

Teknik Özellik	Değer
Marka	Panasonic
Model	CX-411-Z
Seri	CX-400 Ver.2
Ürün tipi	Kompakt fotoelektrik sensör
Algılama yöntemi	Karşılıklı (Thru-beam)
Algılama mesafesi	10 m
Algılanabilir nesne	Ø12 mm veya daha büyük opak nesne
Tekrarlanabilirlik	Algılama eksenine dik yönde 0 5 mm veya daha az
Besleme gerilimi	12–24 V DC ±%10 ripple P-P %10 veya daha az
Akım tüketimi	Verici: 15 mA veya daha az / Alıcı: 10 mA veya daha az
Çıkış tipi	NPN açık kolektör transistor
Maksimum sink akımı	100 mA
Uygulanabilir çıkış gerilimi	30 V DC veya daha az
Artık gerilim	100 mA sink akımında 2 V veya daha az, 16 mA sink akımında 1 V veya daha az
Çıkış çalışma biçimi	Light-ON / Dark-ON seçilebilir
Kısa devre koruması	Entegre
Tepki süresi	1 ms veya daha az
Işık kaynağı	Kırmızı LED
Tepe emisyon dalga boyu	680 nm
Hassasiyet ayarı	Sürekli değişken ayar alıcı üzerinde
Koruma sınıfı	IP67 (IEC)
Çalışma ortam sıcaklığı	-25 °C ile +55 °C
Çalışma ortam nemi	%35–85 RH
Ortam aydınlatması	Alıcı yüzeyinde akkor ışık 3.000 lx veya daha az
Gövde malzemesi	PBT
Lens malzemesi	Akrilik
Bağlantı tipi	M8 plug-in konnektör

CX-411-Z Modelindeki “Z” Ne Anlama Gelir?

CX-411-Z model kodundaki “Z” sensörün M8 plug-in konnektörlü bağlantı varyantı olduğunu belirtir. Aynı CX-411 platformunda standart kablolu farklı kablo uzunluklarına sahip ve M12 pigtailed alternatifler de bulunduğu için bağlantı tipinin sipariş öncesinde doğrulanması önemlidir.

M8 konnektör yapısı özellikle sensörün bakım sırasında hızlı şekilde değiştirilebilmesi gereken makinelerde avantaj sağlayabilir. Sabit sensör kablosunun kontrol panosuna kadar sökülmesi yerine uygun mating kablo konnektörden ayrılabilir. Bu özellik seri makine üretimi standart kablolama mimarisi ve bakım sürelerinin azaltılması açısından önemli bir seçim kriteri olabilir.

10 Metrelik Algılama Mesafesi Nasıl Değerlendirilmelidir?

Panasonic CX-411-Z için nominal algılama mesafesi 10 metredir. Bu değer geniş konveyörler uzun transfer hatları veya sensörlerin mekanik olarak birbirinden uzak yerleştirildiği makinelerde kullanım esnekliği sağlar. Ancak uzun algılama mesafesi doğru optik hizalama gereksinimini de artırır.

Verici ve alıcı arasında doğrudan ve kesintisiz bir optik hat oluşturulmalıdır. Makine titreşimi montaj braketi esnemesi veya sensör eksenindeki değişiklikler uzun mesafelerde alıcıya ulaşan ışık seviyesini etkileyebilir. Bu nedenle montaj sırasında stabilite göstergesi takip edilmeli ve sensör yalnızca çıkış verdiği sınır noktada bırakılmamalıdır.

Ø12 mm Algılanabilir Nesne Değeri Ne İfade Eder?

CX-411-Z için standart algılanabilir nesne Ø12 mm veya daha büyük opak bir nesne olarak belirtilmiştir. Bu değer sensörün nominal teknik koşullarında hedefin ışın yolunu güvenilir biçimde kesebilmesiyle ilişkilidir. Küçük parçaların sayılacağı uygulamalarda hedef boyutu mutlaka kontrol edilmelidir.

Panasonic opsiyonel slit maskeleri kullanıldığında uygun koşullarda Ø0 5 mm büyüklüğündeki nesnelerin algılanabileceğini belirtir. Ancak slit kullanılması optik ışık miktarını ve kullanılabilir algılama mesafesini etkileyebileceğinden küçük nesne uygulamalarında standart 10 m mesafe değeri doğrudan esas alınmamalıdır.

NPN Çıkış Yapısı Hangi Sistemlerle Uyumludur?

CX-411-Z NPN açık kolektör transistor çıkışına sahiptir. Bu nedenle bağlanacağı PLC veya kontrol sisteminin NPN sensör bağlantısını desteklemesi gerekir. Özellikle mevcut bir PNP sensörün yerine CX-411-Z kullanılacaksa yalnızca mekanik ve optik özelliklerin benzerliği yeterli değildir, giriş kartının elektriksel yapısı da kontrol edilmelidir.

Sensörün maksimum sink akımı 100 mA çıkış ile 0 V arasında uygulanabilir gerilim ise 30 V DC veya daha azdır. Çıkış devresinde kısa devre koruması bulunur. Bununla birlikte sensöre bağlanan yükün ve PLC girişinin üretici tarafından belirtilen elektriksel sınırlar içerisinde olması gerekir.

Light-ON ve Dark-ON Seçimi Uygulamaya Nasıl Uyarlanır?

Panasonic CX-411-Z üzerinde Light-ON veya Dark-ON çalışma modu seçilebilir. Bu özellik sensör çıkışının alıcı ışık gördüğünde mi yoksa ışın kesildiğinde mi aktif olacağını proses mantığına göre belirlemeyi sağlar.

Çalışma modu seçimi PLC programının beklediği sinyal yapısıyla uyumlu olmalıdır. Örneğin ürün varlığının ışın kesilmesiyle algılandığı bir konveyör uygulamasında çıkış davranışı makinenin kontrol sekansına göre yapılandırılabilir. Sensör çalışma modu ile makinenin emniyet mantığı birbirinden ayrı değerlendirilmelidir.

Hassasiyet Ayarı Neden Önemlidir?

CX-411-Z alıcısında sürekli değişken hassasiyet ayarı bulunur. Hassasiyet ayarı verici-alıcı sistemi kurulduktan sonra çalışma seviyesinin uygulamaya göre optimize edilmesine yardımcı olur. Özellikle maksimum mesafeye yakın kurulumlarda veya optik koşulların zamanla değişebileceği ortamlarda doğru ayar kararlı algılama açısından önemlidir.

Alıcı üzerindeki yeşil stabilite göstergesi kararlı ışık alma veya kararlı karanlık durumunu gösterir. Turuncu çalışma göstergesi ise çıkış ON olduğunda yanar. Vericide bulunan yeşil güç göstergesi sayesinde verici ünitenin enerjilendirilip enerjilendirilmediği ayrıca izlenebilir.

Birden Fazla CX-411-Z Yakın Monte Edilebilir mi?

CX-411-Z uygun girişim önleme filtreleri kullanıldığında iki sensör ünitesinin birbirine yakın monte edilmesine olanak sağlayan otomatik girişim önleme fonksiyonunu destekler. Panasonic bu konfigürasyonda algılama mesafesini 5 metre olarak belirtmektedir.

Bu nedenle paralel algılama hatları bulunan makinelerde standart 10 m değerinin her koşul için geçerli olduğu varsayılmamalıdır. İki sensörün yakın çalışacağı projelerde girişim önleme aksesuarları sensörler arası mesafe ve gerekli algılama uzaklığı birlikte değerlendirilmelidir.

CX-411-Z Hangi Uygulamalarda Kullanılabilir?

• Konveyörlerde ürün geçiş kontrolü
• Kutu ve koli algılama
• Makine giriş ve çıkış noktalarında ürün tespiti
• Üretim hatlarında parça sayımı
• Farklı renkteki opak nesnelerin algılanması
• Uzun açıklıklarda nesne varlık-yokluk kontrolü
• Modüler M8 konnektör altyapısına sahip makineler
• Otomatik besleme ve transfer sistemleri

IP67 Koruma Sınıfı Ne Sağlar?

CX-411-Z IEC standardına göre IP67 koruma sınıfına sahiptir. Çalışma ortam sıcaklığı -25 °C ile +55 °C çalışma ortam nemi ise %35–85 RH olarak belirtilmiştir. Üretici çalışma sırasında yoğuşma veya buzlanmaya izin verilmemesi gerektiğini belirtir.

IP67 koruma seviyesi endüstriyel ortamlar açısından önemli bir dayanım kriteridir ancak sensörün her çevresel koşulda sınırsız kullanılabileceği anlamına gelmez. Kimyasal sıvılar yüksek sıcaklık yoğun yağ buharı direkt güçlü ışık veya optik yüzeylerde sürekli kirlenme bulunan uygulamalar ayrıca değerlendirilmelidir.

M8 Bağlantı İçin Hangi Kablolar Değerlendirilebilir?

CX-411-Z M8 plug-in konnektörlü bir sensördür. Panasonic CX-400 serisi için düz tip CN-24A-C2 ve CN-24A-C5 ile dirsek tip CN-24AL-C2 ve CN-24AL-C5 mating kablo seçenekleri sunmaktadır. Kablo seçimi yapılırken makine içindeki çıkış yönü kablo güzergâhı ve gerekli uzunluk dikkate alınmalıdır.

Karşılıklı tip CX-411-Z sistemi verici ve alıcıdan oluştuğu için iki ayrı sensör ünitesinin bağlantısı planlanmalıdır. Satın alma aşamasında yalnızca sensör kodunu değil gerekli mating kablo adedini ve kablo uzunluğunu da belirlemek eksik bağlantı ekipmanı nedeniyle oluşabilecek devreye alma gecikmelerini önlemeye yardımcı olur.

CX-411-Z ile CX-411-P-Z Arasındaki Fark Nedir?

CX-411-Z ve CX-411-P-Z aynı 10 m karşılıklı algılama platformuna ve M8 plug-in konnektör yapısına sahiptir. Temel seçim farkı çıkış tipidir: CX-411-Z NPN açık kolektör çıkışlıyken CX-411-P-Z PNP açık kolektör çıkış kullanır. Bu nedenle iki model arasında seçim yapılırken PLC veya kontrol sisteminin dijital giriş yapısı esas alınmalıdır.

Bir modelin diğerinin yerine kullanılabilirliği yalnızca sensör gövdesi ve algılama mesafesine bakılarak belirlenmemelidir. Mevcut makinenin ortak uç bağlantısı giriş kartı yapısı ve programlama mantığı da kontrol edilmelidir.

CX-411-Z Seçerken Kontrol Edilmesi Gereken Teknik Noktalar

• Karşılıklı verici-alıcı montajı için yeterli alan bulunması
• Gerekli algılama mesafesinin 10 m çalışma sınırına uygun olması
• Hedef nesnenin ışın yolunu yeterli şekilde kesebilmesi
• PLC girişinin NPN sensör sinyaliyle uyumlu olması
• 12–24 V DC besleme geriliminin mevcut olması
• M8 plug-in konnektörlü bağlantının makine standardına uygunluğu
• Gerekli mating kablo tipi ve uzunluğunun belirlenmesi
• 1 ms tepki süresinin proses hızını karşılaması
• IP67 koruma ve sıcaklık değerlerinin saha şartlarına uygunluğu
• Yakın sensör montajında girişim önleme gereksiniminin değerlendirilmesi

Panasonic CX-411-Z Tedarik ve Teknik Değerlendirme

CX-411-Z siparişinde ürün kodunun tamamının belirtilmesi önemlidir. CX-411 ailesinde NPN ve PNP çıkış farklı sabit kablo uzunlukları M8 konnektör ve M12 pigtailed bağlantı seçenekleri bulunduğundan yalnızca “CX-411” ifadesiyle yapılan ürün araması farklı bir varyanta yönlendirebilir.

Panasonic CX-411-Z fiyatı güncel stok durumu teslim süresi ve uygulama uygunluğu için ISAC ile iletişime geçebilirsiniz. Teknik değerlendirme sırasında CX-411-Z stok koduyla birlikte PLC giriş tipi sensörler arasındaki mesafe hedef nesne boyutu ve gerekli M8 kablo uzunluğunun paylaşılması doğru konfigürasyonun belirlenmesini kolaylaştırır.

Alternatif modeller için Panasonic fotoelektrik sensörler kategorisini inceleyebilirsiniz. Çalışma prensiplerini karşılaştırmak için fotoelektrik sensör nedir? içeriğine uygulamanız için doğru sensör mimarisini belirlemek amacıyla fotoelektrik sensör seçimi rehberine ulaşabilirsiniz.

Sık Sorulan Sorular

Panasonic CX-411-Z hangi tip sensördür?

CX-411-Z verici ve alıcının karşılıklı yerleştirildiği thru-beam tip bir fotoelektrik sensördür. Panasonic CX-400 Ver.2 serisinde yer alır.

CX-411-Z algılama mesafesi nedir?

CX-411-Z için nominal algılama mesafesi 10 metredir. Bu değerin kararlı şekilde kullanılabilmesi için verici ve alıcının doğru optik eksende hizalanması gerekir.

CX-411-Z NPN mi PNP mi?

CX-411-Z NPN açık kolektör transistor çıkışlıdır. PNP çıkış gereken uygulamalarda aynı platformdaki CX-411-P-Z modeli değerlendirilmelidir.

CX-411-Z modelindeki Z neyi ifade eder?

“Z” eki CX-411-Z modelinin M8 plug-in konnektörlü bağlantı versiyonu olduğunu belirtir. Bu yapı standart sabit kablolu CX-411 modelinden bağlantı açısından farklıdır.

CX-411-Z hangi gerilimle çalışır?

CX-411-Z 12–24 V DC ±%10 besleme gerilimiyle çalışır. Besleme ripple değeri P-P %10 veya daha az olmalıdır.

CX-411-Z hangi büyüklükte nesneyi algılayabilir?

Standart koşullarda Ø12 mm veya daha büyük opak nesneler algılanabilir. Opsiyonel slit maskeleriyle uygun koşullarda daha küçük nesneler için de uygulama oluşturulabilir.

CX-411-Z tepki süresi nedir?

CX-411-Z modelinin tepki süresi 1 ms veya daha azdır. Proje değerlendirmesinde sensör tepki süresi PLC tarama zamanı ve makine hızıyla birlikte ele alınmalıdır.

CX-411-Z için hangi M8 kablolar kullanılabilir?

Panasonic CX-400 M8 plug-in konnektörlü modeller için CN-24A-C2 CN-24A-C5 CN-24AL-C2 ve CN-24AL-C5 mating kablo seçeneklerini sunar. Uygun kablo gerekli uzunluk ve konnektör çıkış yönüne göre seçilmelidir.

CX-411-Z koruma sınıfı nedir?

Panasonic CX-411-Z IEC standardına göre IP67 koruma sınıfına sahiptir. Çalışma sıcaklığı -25 °C ile +55 °C arasında belirtilmiştir.

CX-411-Z fiyatı ve stok durumu nasıl öğrenilir?

CX-411-Z güncel fiyat stok ve tedarik bilgisi için ISAC ile iletişime geçebilirsiniz. Talep sırasında stok kodunun yanı sıra M8 kablo ihtiyacını ve uygulamadaki PLC giriş tipini belirtmek doğru ürün seçimini destekler.
