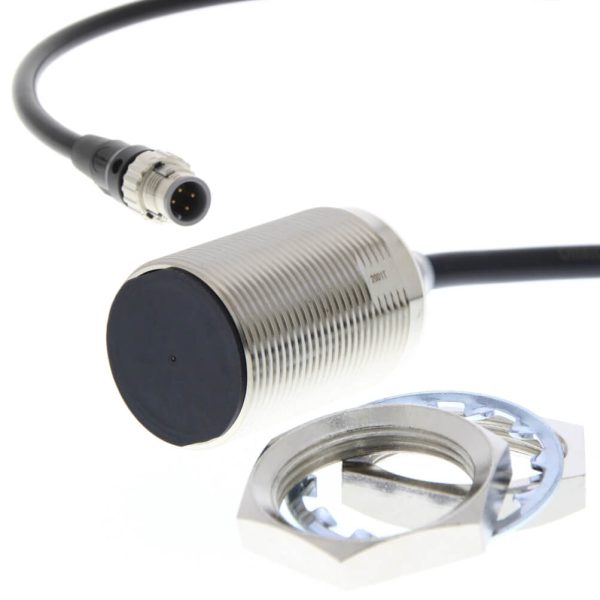

Omron E2E-X22B1T30-M1TJ 0.3M Endüktif Yaklaşım Sensörü
Omron E2E-X22B1T30-M1TJ 0.3M Endüktif Yaklaşım Sensörü
SKU: E2E-X22B1T30-M1TJ 0.3M

💡 Giriş yaparsanız bilgileriniz otomatik dolar.

Gönderiliyor...

Talebiniz Alındı!

Fiyat teklifiniz bilgi@isac.com.tr adresine iletildi.
En kısa sürede adresinize dönüş yapacağız.

Omron E2E-X22B1T30-M1TJ 0.3M Endüktif Yaklaşım Sensörü

Omron E2E-X22B1T30-M1TJ 0.3M Endüktif Yaklaşım Sensörü

SKU: E2E-X22B1T30-M1TJ 0.3M
Tip: Kompakt | Silindirik | Özel modeller Boyut: M30 Algılama Mesafesi: 22 mm Montaj Tipi: Yarı gömme Bağlantı Şekli: M12 pigtail Smartclick konnektör
Teknik Özellikler
TipKompakt | Silindirik | Özel modeller
BoyutM30
Algılama Mesafesi22 mm
Montaj TipiYarı gömme
Bağlantı ŞekliM12 pigtail Smartclick konnektör
Kablo Uzunluğu0,3 m
Kablo ÖzellikleriPVC (yağa dayanıklı)
Çıkış TipiIO-Link, PNP
Çalışma ModuNO
IO-Link Baud HızıCOM3 (230.4 kbps)
Gövde Malzemesinikel kaplama, Pirinç
Diş Uzunluğu38 mm
Sensör Toplam Uzunluğu60,3 mm
Koruma Sınıfı (IP)IP67/IP67G/IP69K

Ürün Açıklaması

Omron E2E-X22B1T30-M1TJ 0.3M M30 IO-Link Endüktif Yakınlık Sensörü

Omron E2E-X22B1T30-M1TJ 0.3M E2E NEXT serisine ait 22 mm nominal algılama mesafesine sahip M30 gövdeli endüktif yakınlık sensörüdür. Üç telli DC bağlantısı PNP normalde açık (NO) çıkışı ve IO-Link COM3 haberleşme desteği sayesinde metal hedeflerin temassız algılanmasını ve uyumlu otomasyon sistemlerine algılama bilgilerinin iletilmesini sağlar. Kısa gövde tasarımı yarı gömülü montaj özelliği ve 0 3 metre kablo ucundaki M12 Smartclick konnektörü modeli geleneksel uzun kablolu yakınlık sensörlerinden ayıran temel özelliklerdir.

Bu sensör metal bir parçanın yalnızca varlığını algılamakla sınırlı kalmayan IO-Link üzerinden cihaz bilgilerine erişilmesi gereken otomasyon uygulamalarında değerlendirilebilir. Standart PNP anahtarlama işleviyle kullanılabildiği gibi uyumlu bir IO-Link ana cihazına bağlandığında dijital haberleşme özelliklerinden de yararlanılabilir. Böylece algılama noktası makinenin kontrol ve izleme altyapısının bir parçası hâline getirilebilir.

22 mm Algılama Mesafesinin M30 Gövdeyle Birleşimi

E2E-X22B1T30-M1TJ 0.3M metal hedeflerin algılanmasında elektromanyetik indüksiyon prensibini kullanır. Sensörün algılama yüzeyi önünde oluşturduğu elektromanyetik alan metal bir nesnenin yaklaşmasıyla değişir. Elektronik devre bu değişimi değerlendirerek çıkışın anahtarlama durumunu belirler.

22 mm nominal algılama mesafesi özellikle sensör ile hedef arasında mekanik açıklık bırakılması gereken uygulamalarda önemli bir seçim parametresidir. Ancak bu mesafe her metal türünde veya her hedef boyutunda aynı algılama performansının elde edileceği anlamına gelmez. Metalin manyetik özellikleri yüzey büyüklüğü ve algılama yüzeyine yaklaşma biçimi çalışma uzaklığını etkileyebilir.

M30 gövde ölçüsü sensörün mekanik olarak yerleştirileceği bağlantı elemanlarının seçiminde belirleyicidir. Bu modelde yarı gömülü montaj yapısı kullanılır. Dolayısıyla metal montaj yüzeyleriyle sensörün algılama bölgesi arasındaki ilişki tamamen gömülebilen modellerle aynı şekilde değerlendirilmemelidir.

Omron E2E-X22B1T30-M1TJ 0.3M Teknik Özellikler Tablosu

Teknik Özellik Ürün Değeri
Üretici Omron
Ürün serisi E2E NEXT
Stok kodu E2E-X22B1T30-M1TJ 0.3M
Sensör teknolojisi Endüktif yakınlık algılama
Gövde çapı M30
Gövde tasarımı Kısa silindirik ve dişli
Montaj biçimi Yarı gömülü (Quasi-flush)
Nominal algılama mesafesi 22 mm
Elektriksel yapı DC 3 telli
Çıkış türü PNP
Anahtarlama işlevi Normalde açık (NO)
Dijital haberleşme IO-Link
IO-Link haberleşme hızı COM3 (230 4 kbit/s)
Bağlantı biçimi M12 Smartclick konnektörlü kısa kablo
Kablo uzunluğu 0 3 m
Kablo malzemesi Yağa dayanıklı PVC
Gövde malzemesi Nikel kaplı pirinç
Toplam sensör gövde uzunluğu 60 3 mm
Dişli bölüm uzunluğu 38 mm
Koruma dereceleri IP67 IP67G IP69K

IO-Link COM3 Haberleşmesi Sensör Entegrasyonunu Nasıl Değiştirir?

IO-Link sensör ile uyumlu bir ana cihaz arasında noktadan noktaya dijital haberleşme sağlayan endüstriyel iletişim teknolojisidir. E2E-X22B1T30-M1TJ 0.3M modelinde COM3 haberleşme hızı desteklenir. Bu sınıf 230 4 kbit/s veri aktarım hızına karşılık gelir.

Geleneksel anahtarlama uygulamalarında kontrol sistemi sensörden ağırlıklı olarak hedef algılandı veya algılanmadı bilgisini alır. IO-Link bağlantısında ise sensörün desteklediği cihaz verileri ve parametreler uygun ana cihaz ve yazılım altyapısıyla değerlendirilebilir.

Bu özellik çok sayıda algılama noktasının bulunduğu makinelerde sensörlerin merkezi olarak tanımlanması ve izlenmesi açısından yararlıdır. Özellikle cihaz parametrelerinin kontrol edilmesi veya sensör değişiminde yapılandırma süreçlerinin yönetilmesi gereken uygulamalarda IO-Link altyapısı önemli bir avantaj sağlayabilir.

IO-Link Kullanımı İçin Hangi Sistem Bileşenleri Gereklidir?

Sensörün IO-Link işlevlerinden yararlanmak için uyumlu bir IO-Link ana cihazı uygun bağlantı altyapısı ve cihazın veri tanımına erişebilen bir kontrol veya mühendislik sistemi gerekir. Omron’un E2E serisi için sunduğu IODD dosyaları cihazın IO-Link ortamında tanımlanmasına yardımcı olur.

IO-Link desteğinin bulunması sensörün doğrudan Ethernet ağına bağlanabileceği anlamına gelmez. Endüstriyel ağ bağlantısı gerekiyorsa IO-Link ana cihazının desteklediği üst seviye haberleşme sistemi dikkate alınmalıdır.

PNP Normalde Açık Çıkışın Kontrol Programındaki Rolü

Omron E2E-X22B1T30-M1TJ 0.3M üç telli PNP çıkış yapısına ve normalde açık anahtarlama işlevine sahiptir. Standart anahtarlama kullanımında metal hedef algılama alanına girdiğinde çıkış etkinleşir. Uygun bir PLC giriş modülü bu değişimi dijital giriş bilgisi olarak değerlendirebilir.

PNP çıkış sensörün çıkış etkin olduğunda pozitif gerilim yönünde anahtarlama yapmasıyla ilişkilidir. Bu nedenle sensörün bağlanacağı giriş modülünün PNP sensörlerle uyumlu olması önemlidir. Üç telli bağlantıda besleme ve çıkış iletkenlerinin görevleri iki telli yakınlık sensörlerinden farklıdır.

Normalde açık çıkış metal hedefin belirli bir noktaya ulaştığında kontrol sistemine etkin bir sinyal göndermesi istenen uygulamalarda kullanılabilir. IO-Link haberleşmesinin tercih edildiği sistemlerde ise çıkış ve haberleşme düzeni kullanılan ana cihazın bağlantı yapısına göre değerlendirilir.

0 3 Metrelik Kablo ve M12 Smartclick Bağlantısının Montajdaki Önemi

Bu modelde M12 Smartclick konnektör sensör gövdesine doğrudan yerleştirilmek yerine 0 3 metre uzunluğundaki kablonun ucunda bulunur. Bu bağlantı düzeni sensörün dar bir mekanik bölgeye monte edildiği ancak konnektörün daha erişilebilir bir noktada tutulmak istendiği tasarımlarda değerlendirilebilir.

Örneğin bir metal işleme makinesinde sensörün algılama yüzeyi mekanik taşıyıcıya yakın konumlandırılırken konnektör bağlantısı taşıyıcının arka bölümüne alınabilir. Böylece sensörün algılama noktasındaki yerleşimi ile elektriksel bağlantı elemanının konumu birbirinden kısmen ayrılabilir.

Smartclick bağlantısı uygun karşı bağlantı elemanıyla hızlı mekanik bağlantı kurulmasına yönelik bir konnektör sistemidir. Bununla birlikte M12 biçiminin aynı olması tek başına elektriksel ve haberleşme uyumluluğunu garanti etmez. IO-Link bağlantısı planlanırken karşı konnektörün pin düzeni ve ana cihazın port özellikleri de değerlendirilmelidir.

Kısa Gövde Tasarımının Mekanik Yerleşime Katkısı

E2E-X22B1T30-M1TJ 0.3M modelinin toplam sensör gövde uzunluğu 60 3 mm dişli bölüm uzunluğu ise 38 mm’dir. Bu ölçüler sensörün bağlantı somunlarıyla sabitleneceği alanın planlanmasında kullanılabilir.

Özellikle sensörün arkasında kablo yönlendirme alanının sınırlı olduğu metal fikstürlerde gövde uzunluğu önemli bir parametredir. Kısa gövde uygun montaj koşullarında makine içindeki yerleşim alanının değerlendirilmesini kolaylaştırabilir.

Yarı gömülü montaj yapısında sensörün çevresindeki metalin konumu ayrıca önem taşır. Algılama yüzeyinin çevresindeki metal parçalar ve yakındaki diğer endüktif sensörler üreticinin montaj mesafeleri dikkate alınarak yerleştirilmelidir.

Yağa Dayanıklı Kablo ve Koruma Sınıflarının Üretim Ortamındaki Karşılığı

Modelde kullanılan yağa dayanıklı PVC kablo yağlı üretim ortamlarında bağlantı malzemesinin seçimi açısından önemlidir. Sensörün IP67 IP67G ve IP69K koruma dereceleri de endüstriyel çevre koşullarına uygunluğun değerlendirilmesine yardımcı olur.

IP67 toza ve standartta tanımlanan suya daldırma koşullarına karşı korumayla ilişkilidir. IP67G yağ etkilerine yönelik koruma değerlendirmesini IP69K ise belirli yüksek basınçlı ve yüksek sıcaklıklı su püskürtme testlerini kapsar.

Bu özellikler özellikle metal işleme otomatik montaj ve endüstriyel üretim ekipmanlarında değerlendirilebilir. Kullanılan kesme sıvısının kimyasal bileşimi temizleme işlemleri ve konnektör bağlantısının koruma koşulları uygulamanın bütününde dikkate alınmalıdır.

IO-Link Destekli Metal Algılamanın Kullanılabileceği Makine Düzenleri

E2E-X22B1T30-M1TJ 0.3M metal hedefin algılanmasının yanı sıra sensörün dijital haberleşme altyapısına dahil edilmesinin istendiği uygulamalar için değerlendirilebilir. M30 gövde 22 mm algılama mesafesi ve kısa kablolu konnektör düzeni bu kullanım alanlarında birlikte ele alınır.

  • Otomatik montaj istasyonlarında metal fikstürlerin yerleşim durumunun izlenmesi.
  • IO-Link altyapısına sahip üretim hatlarında metal parça algılama noktalarının merkezi kontrol sistemine bağlanması.
  • Metal taşıyıcı mekanizmalarda belirli konumlara ulaşılmasının temassız olarak algılanması.
  • Bağlantı konnektörünün sensör gövdesinden ayrı konumlandırılması gereken makine bölümlerinde algılama noktalarının oluşturulması.

Bu uygulamalarda sensörün seçimi yalnızca haberleşme özelliğine göre yapılmaz. Hedef malzemesi mekanik montaj açıklığı kontrol girişinin türü ve mevcut IO-Link altyapısı birlikte değerlendirilir.

IO-Link Olmayan M30 Sensörlerle Karşılaştırmada Dikkat Edilecek Noktalar

Standart PNP çıkışlı bir yakınlık sensörüyle karşılaştırıldığında bu modelin temel farklılığı IO-Link COM3 desteğidir. Yalnızca basit bir anahtarlama sinyali gereken uygulamalarda dijital haberleşme işlevi kullanılmayabilir. Ancak cihaz verilerinin kontrol altyapısına dahil edilmesi hedefleniyorsa IO-Link destekli modelin işlevsel kapsamı daha geniştir.

Bağlantı biçimi de seçimde belirleyicidir. Doğrudan M12 konnektörlü modellerde bağlantı elemanı gövdenin arkasında bulunurken bu üründe 0 3 metrelik kısa kablo üzerinden bağlantı sağlanır. Dolayısıyla iki sensör benzer algılama özelliklerine sahip olsa bile makine üzerindeki fiziksel yerleşimleri farklı olabilir.

Farklı gövde çapları çıkış düzenleri ve bağlantı seçenekleri için Omron endüktif sensör ürün ailesi incelenebilir.

Omron E2E-X22B1T30-M1TJ 0.3M Türkiye Satışı ve IO-Link Sensör Fiyat Teklifi

Omron bayisi ISAC (İstanbul Sensörler) E2E-X22B1T30-M1TJ 0.3M endüktif sensör için ürün seçimi kurumsal sipariş ve tedarik taleplerinde destek sağlar. M30 gövdeli IO-Link COM3 destekli modelin güncel fiyatı stok durumu ve teslimat koşulları hakkında bilgi almak için stok kodunu ve ihtiyaç duyulan adedi belirterek ISAC satış ekibinden teklif isteyebilirsiniz.

Mevcut bir IO-Link sistemine entegrasyon planlanıyorsa kullanılan ana cihazın modeli bağlantı düzeni ve algılama gereksinimi paylaşılabilir. Ürün sayfasında yer alan WhatsApp iletişim seçeneği üzerinden de teknik uygunluk ve satın alma talepleri iletilebilir.

Omron E2E-X22B1T30-M1TJ 0.3M Hakkında Sık Sorulan Sorular

E2E-X22B1T30-M1TJ 0.3M IO-Link destekli midir?

Evet. Model IO-Link COM3 haberleşmesini destekler ve 230 4 kbit/s haberleşme hızına sahiptir.

Bu sensörün PNP çıkışı normalde açık mı?

Evet. Ürün üç telli PNP normalde açık (NO) çıkış yapısına sahiptir.

22 mm algılama mesafesi hangi işlev için kullanılır?

22 mm nominal algılama mesafesi metal hedeflerin sensöre fiziksel temas etmeden tespit edilmesini sağlar. Gerçek algılama uzaklığı hedefin malzemesine ve boyutuna bağlı olarak değişebilir.

M1TJ bağlantısı ne anlama gelir?

Bu modelde M1TJ bağlantı seçeneği 0 3 metrelik kısa kablo ucunda bulunan M12 Smartclick konnektör düzenini ifade eder.

Omron E2E-X22B1T30-M1TJ 0.3M gövdesi kaç milimetredir?

Sensör M30 gövde çapına 60 3 mm toplam gövde uzunluğuna ve 38 mm dişli bölüm uzunluğuna sahiptir.

IO-Link bağlantısı olmadan standart sensör olarak kullanılabilir mi?

Model PNP normalde açık anahtarlama çıkışına sahiptir. Standart dijital giriş üzerinden kullanımda elektriksel bağlantı ve kontrol modülü uyumluluğu dikkate alınır.

Bu model tamamen gömülü montaja uygun mudur?

Üretici montaj tipini yarı gömülü olarak tanımlar. Metal yüzeylere yerleştirme sırasında bu montaj yapısına ait açıklık koşulları esas alınır.

E2E-X22B1T30-M1TJ 0.3M için fiyat ve stok bilgisi nasıl alınır?

Ürün kodu ve talep edilen adet ISAC’a iletilerek güncel satış fiyatı stok ve tedarik koşulları öğrenilebilir.

Sensörün mekanik ölçülerini IO-Link özelliklerini ve bağlantı seçeneklerini üretici dokümantasyonu üzerinden incelemek için Omron E2E-X22B1T30-M1TJ 0.3M resmi ürün sayfasını kullanabilirsiniz.

Sonuç: Omron E2E-X22B1T30-M1TJ 0.3M ile IO-Link Haberleşmeli ve Konnektörlü Metal Algılama

Omron E2E-X22B1T30-M1TJ 0.3M endüktif yakınlık sensörü 22 mm nominal algılama mesafesini PNP normalde açık çıkışı ve IO-Link COM3 haberleşmesini aynı M30 gövdede birleştirir. Kısa gövde tasarımı yarı gömülü montaj özelliği ve 0 3 metrelik M12 Smartclick bağlantısı sensörün mekanik yerleşimi ile dijital haberleşme altyapısının birlikte planlandığı uygulamalarda tercih edilmesini destekler. Metal hedef algılamasının yanı sıra IO-Link üzerinden cihaz iletişiminin önemli olduğu otomasyon projelerinde teknik açıdan değerlendirilebilecek bir çözümdür.
