Ürün Açıklaması

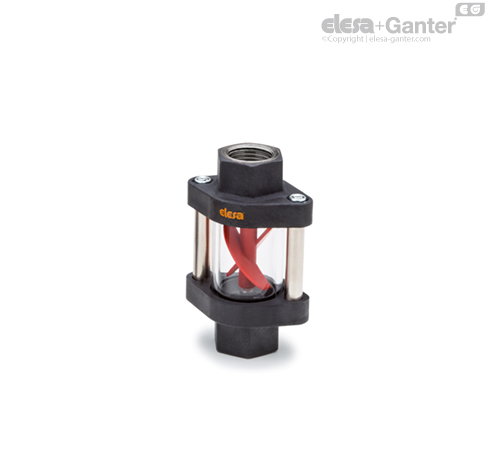

Elesa+Ganter 111302 HVF.66-SST-1/4 Görsel Akış Göstergesi

Ürün Tipi ve Genel Tanım

Elesa+Ganter 111302 HVF.66-SST-1/4 görsel akış göstergesi hidrolik sistemlerde sıvı akışının gözle kontrol edilebilmesi için kullanılan kompakt bir kontrol elemanıdır. HVF-SST serisi özellikle paslanmaz bağlantı başlıkları sayesinde daha dayanıklı uygulamalarda tercih edilir. Sistem içerisinden geçen sıvının hareketi kırmızı rotor pervanesi üzerinden kolayca takip edilebilir.

Teknik Özellikler

Bu model G 1/4 bağlantı dişine sahiptir. Gövde yüksekliği 66 mm uzunluğu 44 mm genişliği 27 mm h1 ölçüsü 22 mm ve anahtar ağzı 20 mm’dir. Maksimum akış değeri 10 l/dk maksimum çalışma basıncı 25 bar olarak belirtilmiştir. Rotorun çalışması için minimum akış değeri su için 0.6 l/dk 0-40 cSt viskozite aralığındaki sıvılar için 2.5 l/dk 41-150 cSt aralığı için ise 3.5 l/dk seviyesindedir. Maksimum basınç düşüşü 0.15 bar maksimum sıkma torku 8 Nm ve ağırlığı yaklaşık 83 g’dir.

Malzeme Yapısı ve Kullanım Avantajı

HVF.66-SST-1/4 modelinde başlıklar AISI 316 paslanmaz çelik sızdırmazlık elemanı ise VITON yapıdadır. Boru şeklindeki pencere yüksek dirençli borosilikat camdan üretilmiştir. Bu yapı glikol bazlı çözeltilerle uyumluluk ve farklı açılardan yüksek akış görünürlüğü sağlar.

Kullanım Alanları

Hidrolik güç üniteleri yağlama hatları soğutma devreleri ve endüstriyel sıvı transfer sistemlerinde akışın görsel kontrolü için uygundur. Gösterge her pozisyonda monte edilebilir, rijit borularda ise hatla tam hizalı montaj önerilir. Elesa+Ganter ürünleri hakkında daha fazla bilgi için ilgili sayfayı inceleyebilirsiniz.

Sıkça Sorulan Sorular

HVF.66-SST-1/4 hangi ürün tipidir?

Bu ürün hidrolik sistemlerde sıvı akışını gözlemlemek için kullanılan görsel akış göstergesidir.

Paslanmaz çelik versiyonun avantajı nedir?

AISI 316 paslanmaz çelik başlıklar standart pirinç başlıklı modellere göre korozyon dayanımı açısından daha güçlü bir yapı sunar.

Bu model çift yönlü akışta kullanılabilir mi?

Evet. HVF serisi göstergeler iki yönlü sıvı akışıyla çalışabilecek şekilde tasarlanmıştır.

Maksimum çalışma sıcaklığı nedir?

Seri için maksimum sürekli çalışma sıcaklığı 100°C olarak belirtilmiştir.
