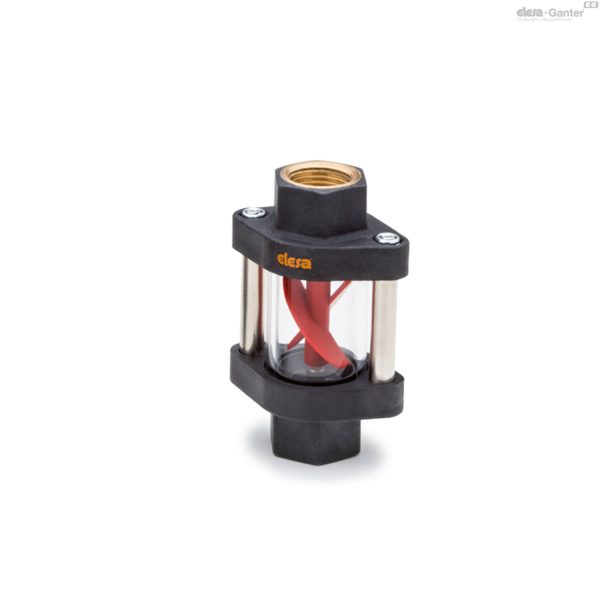

Elesa+Ganter 111321 HVF.92-1/2 Görsel Akış Göstergesi Teknik İncelemesi
Elesa+Ganter 111321 HVF.92-1/2 görsel akış göstergesi sıvı devrelerinde akışın gözle kontrol edilmesini sağlayan kompakt bir endüstriyel ekipmandır. Özellikle hidrolik sistemler soğutma hatları yağlama devreleri ve proses makinelerinde operatöre hızlı bir görsel referans sunar. Bu ürünün temel amacı debiyi ölçmekten çok hatta akışın varlığını ve sürekliliğini pratik şekilde takip etmektir.
Teknik Özellikler ve Yapısal Detaylar
HVF.92-1/2 modeli G 1/2 bağlantı ölçüsüne sahiptir. Gövde yüksekliği 92 mm uzunluğu 60 mm genişliği 40 mm h1 ölçüsü 36 mm ve anahtar ağzı ölçüsü 28 mm olarak öne çıkar. Maksimum akış kapasitesi 40 l/dk seviyesindedir. Maksimum çalışma basıncı 15 bar olup bu değer ürünü birçok orta basınçlı endüstriyel sıvı hattı için uygun hale getirir. Basınç düşümü yaklaşık 0 3 bar seviyesindedir.
Üründe borosilikat camdan üretilmiş dayanıklı bir gözlem penceresi bulunur. Bu pencere akışın net biçimde izlenmesine yardımcı olur. Rotor ve eksen yapısında polipropilen esaslı teknopolimer kullanılması sıvı ile temas eden bölümde hafiflik ve kimyasal dayanım açısından avantaj sağlar. Akış başladığında rotor hareket eder ve kullanıcı sistemde dolaşım olup olmadığını doğrudan görebilir.
Kullanım Alanları
Bu model, makine imalatı plastik enjeksiyon sistemleri soğutma devreleri kompresör yardımcı hatları yağ sirkülasyon sistemleri ve endüstriyel bakım uygulamalarında tercih edilir. Akışın durması halinde erken farkındalık sağladığı için plansız duruş riskini azaltmaya katkı sunar. Teknik ekipler için sahada okunması kolay mekanik olarak anlaşılır ve bakım sırasında hızlı yorumlanabilir bir çözümdür.
Montaj ve Değerlendirme
G 1/2 dişli bağlantı standart endüstriyel tesisatlarda kolay entegrasyon sağlar. Montaj sırasında akış yönü sızdırmazlık elemanları ve devre basıncı dikkate alınmalıdır. Akışkan viskozitesi arttıkça rotorun hareket karakteri değişebilir, bu nedenle kullanılan sıvının çalışma koşulları ürün seçiminde önemlidir. Daha fazla bilgi için Elesa+Ganter ürünleri sayfasını inceleyebilirsiniz.
Sıkça Sorulan Sorular
HVF.92-1/2 debimetre midir?
Hayır. Bu ürün esas olarak görsel akış göstergesidir. Akışın varlığını ve sürekliliğini gözlemlemek için kullanılır. Hassas dijital debi ölçümü gereken yerlerde debimetre tercih edilmelidir.
Hangi bağlantı ölçüsüne sahiptir?
Model G 1/2 bağlantı ölçüsüyle üretilmiştir. Bu ölçü birçok hidrolik ve endüstriyel sıvı hattında yaygın olarak kullanılır.
Maksimum çalışma basıncı nedir?
HVF.92-1/2 için maksimum çalışma basıncı 15 bar seviyesindedir. Sistem basıncı bu değerin üzerinde ise farklı bir ürün seçimi yapılmalıdır.
Hangi akışkanlarda kullanılabilir?
Genellikle yağ su bazlı soğutma sıvıları ve uygun endüstriyel sıvı hatlarında kullanılır. Kimyasal uyumluluk için akışkanın malzeme ile etkileşimi kontrol edilmelidir.
Neden görsel akış göstergesi kullanılır?
Çünkü operatöre hızlı kontrol imkânı verir. Pompa çalışıyor olsa bile hatta gerçek akış olup olmadığını anlamak için pratik ve doğrudan bir çözüm sunar.
