Ürün Açıklaması

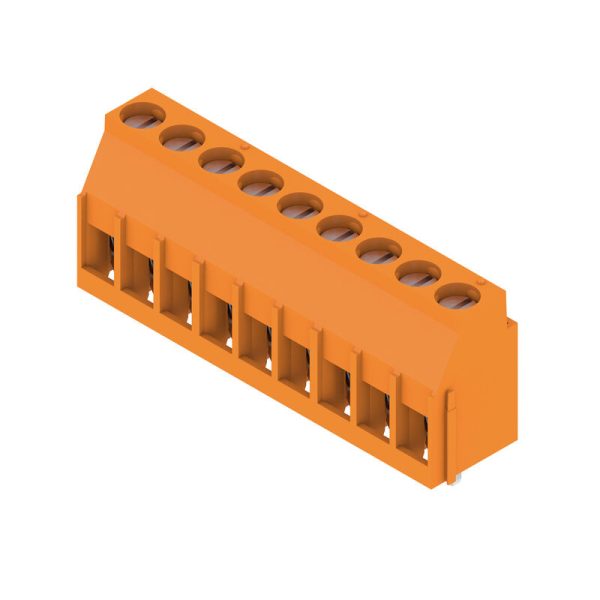

Weidmüller 1001770000 LL 5.00/09/90 3.2SN OR BX Nedir?

Weidmüller 1001770000 LL 5.00/09/90 3.2SN OR BX, 9 kutuplu bağlantı kapasitesi sunan bir PCB terminal modelidir. Kart üstü bağlantılarda düzen, güvenlik ve okunabilirlik arayan projelerde dikkat çeken bu ürün, özellikle saha tarafında bakım kolaylığı ve sistem bütünlüğü isteyen uygulamalar için anlamlıdır. Weidmüller LL 5.00/09/90 3.2SN OR BX, 5.00 mm hatve ve 90 derece çıkış yönüyle hem kart üzerinde hem kablo tarafında pratik bir kurgu sağlar.

Teknik yapı ve seri mantığı

Ürün 9 kutupludur. 5.00 mm hatve, 90° iletken çıkışı, 3.2 mm lehim pimi, kalaylı yapı, turuncu gövde ve clamping yoke bağlantı sistemi teknik omurgayı oluşturur. Maksimum bağlantı aralığı 6 mm²’dir. Ürün ailesinde IEC 500 V / 32.5 A / 0.5–6 mm² ve UL 300 V / 20 A / AWG 26–12 değerleri belirtilir. 9 kutuplu varyant bilgisi de Weidmüller ürün kayıtlarında yer alır.

9 kutuplu PCB terminal hangi durumlarda tercih edilir?

9 kutuplu yapı, pratikte oldukça işlevsel bir ara çözüm sunar. 8 kutbun yetmediği ama 10 kutbun da fazla kaçtığı kart tasarımlarında tam isabetli bir seçenek olabilir. Özellikle birden fazla kontrol hattı, ortak hat ve yardımcı bağlantının bir arada bulunduğu sistemlerde 9 kutuplu PCB terminal ciddi bir düzen sağlar. Bu nedenle otomasyon modülleri, kart tabanlı ölçüm sistemleri ve özel cihaz elektroniğinde değerlendirilebilir.

Bu ürünle birlikte kart üzerindeki bağlantı noktalarının daha kontrollü şekilde gruplanması mümkün olur. Böylece kablo demetleri daha anlaşılır hale gelir. Özellikle sahada hata ayıklama yapan ekipler için bu, küçümsenmeyecek bir avantajdır.

Weidmüller 1001770000 kullanım pratiği

Weidmüller markalı PCB terminaller, farklı kutup sayılarıyla benzer tasarım dilini koruduğu için proje yönetiminde standardizasyon avantajı sunar. Weidmüller LL 5.00/09/90 3.2SN OR BX de bu bütünlüğün bir parçasıdır. THT yapısı ve 90 derece yönü, onu özellikle klasik endüstriyel kart tasarımları için uygun hale getirir.

Weidmüller PCB terminal, 9 kutuplu kart klemensi, 5 mm kart terminali ve endüstriyel PCB bağlantı elemanı gibi aramaların arka planında, uzun ömürlü ve sahada anlaşılır bir bağlantı ihtiyacı yer alır. Bu ürün o ihtiyaca uygun seçeneklerden biridir.

Daha fazla bilgi için Weidmüller ürün ailesine bakabilirsiniz.

Weidmüller 1001770000 Sıkça Sorulan Sorular

Weidmüller 1001770000 ne tür bir üründür?

Bu ürün, 9 kutuplu bir PCB terminaldir. Kabloların baskı devre kartına güvenli ve düzenli biçimde bağlanmasını sağlar.

9 kutuplu yapı neden önemlidir?

Standart 8 kutuplu çözümlerin yetersiz kaldığı uygulamalarda tek gövdede ek bağlantı kapasitesi sunar.

Bu ürün hangi sektörlerde kullanılabilir?

Otomasyon, bina elektroniği, OEM cihaz tasarımları, ölçüm sistemleri ve yardımcı kontrol kartlarında kullanılabilir.

Weidmüller 1001770000 90 derece çıkış bakım açısından faydalı mı?

Evet. Kabloların daha düzenli ilerlemesini sağlayarak saha müdahalesini kolaylaştırabilir.

Clamping yoke bağlantı ne sağlar?

İletkenin kontrollü şekilde bağlanmasına yardımcı olur. Uzun vadeli bağlantı güveni açısından önemlidir.

Ürünü seçerken hangi veriler mutlaka kontrol edilmelidir?

Kutup sayısı, bağlantı aralığı, elektriksel değerler ve kart yerleşimi mutlaka birlikte değerlendirilmelidir.
