Ürün Açıklaması

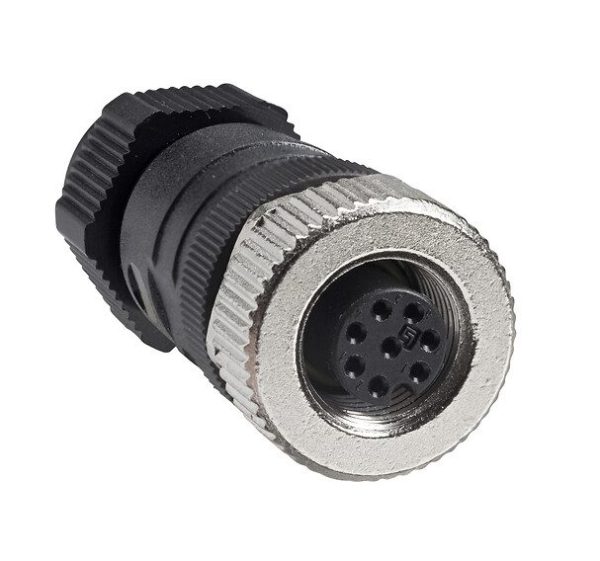

Telemecanique XZCC12FDM80B M12 Dişi Düz Konnektör: 8 Uç ve Vidalı Klemens ile Sağlam Bağlantı Standardı

Endüstriyel sahada arıza nedenleri incelendiğinde, sensörün kendisi kadar bağlantı katmanının da kritik olduğu görülür. Gevşek bir konnektör, yetersiz sıkılmış kablo rakoru veya yanlış uç bağlantısı; sinyalin kesilmesine ve aralıklı duruşlara yol açabilir. Bu nedenle konnektör seçimi yalnızca “tak çalıştır” kolaylığı değil, aynı zamanda bakım yönetimi ve süreklilik hedefi açısından kurumsal bir standart konusudur. Telemecanique XZCC12FDM80B M12 dişi düz konnektör, sahada kablolamayı disipline etmek ve bağlantı kalitesini tekrarlanabilir hale getirmek için tasarlanmış bir bağlantı elemanıdır.

Telemecanique XZCC12FDM80B M12 dişi düz konnektör 8 uç düzeniyle tanımlanır ve vidalı klemens üzerinden bağlantı yaklaşımı sunar. Düz tip gövde, kablonun konnektörden doğrusal çıkmasını sağlar; bu, bazı panolarda kablo güzergâhını sadeleştirebilir. Vidalı klemens yapısı ise sahada uçların net şekilde sabitlenmesini hedefler. Özellikle çok damarlı bağlantılarda, klemens sıkılığı ve iletkenin doğru yerleşimi bağlantı kalitesini belirleyen ana faktörler arasındadır.

Telemecanique XZCC12FDM80B M12 Dişi Düz Konnektör Nedir?

Telemecanique XZCC12FDM80B M12 dişi düz konnektör, M12 standardında dişi soket yapısına sahip bir konnektördür. 8 uç düzeni, çoklu sinyal hatlarının tek konnektör üzerinden taşınmasına imkân verir. Vidalı klemens bağlantı yaklaşımı, sahada kablo ucu hazırlama ve sabitleme disiplinini güçlendirir. Bu ürün tipi, sensör ve yardımcı ekipman bağlantılarında düzenli bir kablolama mimarisi kurmak isteyen uygulamalarda değerlendirilir.

Teknik Özellikler

• Ürün tipi: Telemecanique XZCC12FDM80B M12 dişi düz konnektör
• Bağlantı standardı: M12
• Yapı: Dişi, düz tip
• Uç sayısı: 8 uç
• Sonlandırma: Vidalı klemens
• Kullanım yaklaşımı: Kablo rakoru ile sahada bağlantı

Neden 8 Uç Düzeni Önemlidir?

Telemecanique XZCC12FDM80B M12 dişi düz konnektör, 8 uç yapısı sayesinde birden fazla sinyalin tek bir bağlantı noktasında toplanmasını sağlar. Bu, özellikle çoklu çıkışlı sensörlerde veya birden fazla fonksiyonun tek kablo hattı üzerinden taşındığı uygulamalarda kablo karmaşasını azaltır. Uç sayısı arttıkça hata riski de artabileceği için, 8 uçlu kurulumlarda doğru etiketleme ve bağlantı planı kritik hale gelir. İyi uygulama; her iletkenin fonksiyonuna göre etiketlenmesi, klemens sıkılığının tork disiplinine uygun yapılması ve devreye alma sırasında uç-işlev doğrulamasının tamamlanmasıdır.

Düz tip gövde, kablo çıkışını doğrusal tuttuğu için bazı makine tasarımlarında avantaj sağlar. Ancak dar alanlarda kabloyu hemen döndürmek gerekiyorsa, kablo bükülme yarıçapı korunmalıdır. Aksi halde kablo, konnektör çıkışında mekanik zorlanma yaşayabilir. Telemecanique XZCC12FDM80B M12 dişi düz konnektör kullanılırken kablo güzergâhı planının, konnektöre çekme yükü bindirmeyecek şekilde kurgulanması önerilir.

Kurulum ve Bakım Önerileri

Telemecanique XZCC12FDM80B M12 dişi düz konnektör montajında önce iletken uçları doğru soyulmalı ve klemens içine tam oturtulmalıdır. Vidalı klemenslerde “yetersiz sıkma” kadar “aşırı sıkma” da sorun yaratabilir; iletkeni zedelemek veya klemens yuvasını bozmak, ilerleyen dönemde temas kaybına yol açabilir. Bu nedenle sıkma işlemi tutarlı yapılmalıdır. Kablo rakoru sıkılığı, hem kabloyu tutmak hem de dış etkilerden korumak için önemlidir. Periyodik bakımda klemens sıkılığı, kablo rakoru ve gövde hasarı kontrol edilmelidir.

Bağlantı altyapısında standardı güçlendirmek için Telemecanique sensör ailesiyle uyumlu kablolama yaklaşımı, sahada yönetilebilirliği artırır.

Sıkça Sorulan Sorular

1) Telemecanique XZCC12FDM80B M12 dişi düz konnektör kaç uçludur?

8 uç düzenine sahiptir.

2) Sonlandırma yöntemi nasıldır?

Vidalı klemens ile sonlandırma yapılır.

3) Düz tip gövdenin avantajı nedir?

Kablo çıkışını doğrusal tutarak bazı panolarda düzenli güzergâh oluşturmayı kolaylaştırır.

4) Kurulumda en kritik nokta nedir?

Uçların doğru klemense bağlanması ve klemens sıkılığının tutarlı yapılmasıdır.

5) Bakımda ne kontrol edilir?

Klemens sıkılığı, kablo rakoru sıkılığı ve gövdede hasar olup olmadığı kontrol edilir.
