Ürün Açıklaması

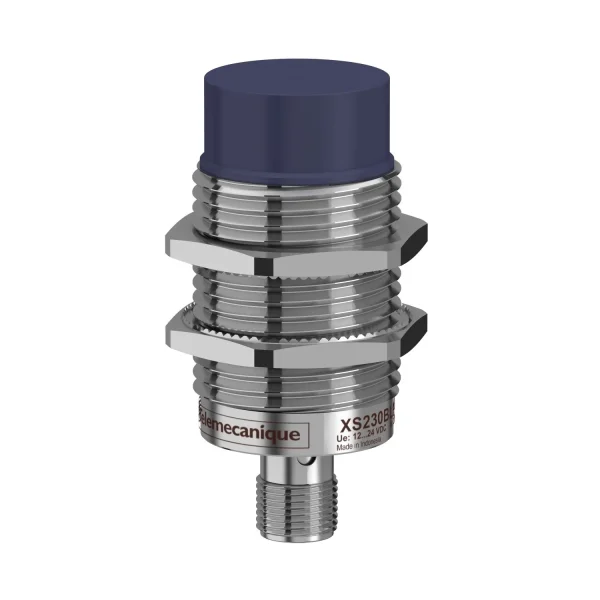

Telemecanique XS230BLNAM12 Endüktif Sensör Nedir?

Telemecanique XS230BLNAM12 endüktif sensör metal hedeflerin temassız algılanması için kullanılan M30 gövdeli bir yaklaşım sensörüdür. Endüstriyel otomasyon sistemlerinde üretim makinelerinde konveyör hatlarında ve metal parça pozisyon kontrolünde tercih edilir. Telemecanique XS230BLNAM12 endüktif sensör, 15 mm nominal algılama mesafesi NPN NO çıkış yapısı 4 pinli M12 erkek konnektör bağlantısı ve 12…24 V DC çalışma gerilimi ile modern otomasyon altyapılarına uyum sağlar.

Telemecanique XS230BLNAM12 Teknik Özellikleri

XS230BLNAM12 Telemecanique XS2 serisinin genel amaçlı endüktif yaklaşım sensörleri arasında yer alır. Silindirik M30 tasarıma sahiptir. Gövde malzemesi nikel kaplı pirinçtir. Ürün uzunluğu 68 mm olarak belirtilir. Bu yapı sensöre sağlam bir mekanik karakter kazandırırken endüstriyel saha koşullarında güvenilir kullanım hedefler.

Nominal algılama mesafesi 15 mm’dir. Bu değer metal hedeflerin daha geniş bir tolerans aralığında algılanmasını mümkün kılar. Çıkış tipi NPN çıkış fonksiyonu ise 1 NO yani normalde açık yapıdadır. Metal hedef sensör algılama alanına girdiğinde çıkış aktif hale gelir.

M12 Konnektörlü Bağlantının Sağladığı Kolaylık

XS230BLNAM12 modelinin önemli avantajlarından biri M12 erkek konnektör bağlantısına sahip olmasıdır. Konnektörlü sensörler bakım ve değişim süreçlerinde kablolu modellere göre daha pratik olabilir. Sensör arızalandığında veya uygulama revizyonu gerektiğinde bağlantı kablosu korunarak yalnızca sensör değiştirilebilir.

Bu özellik özellikle duruş maliyetinin yüksek olduğu üretim tesislerinde zaman kazandırır. Ayrıca standart M12 bağlantı altyapısı saha kablolamasını daha düzenli hale getirir. Makine üreticileri ve bakım ekipleri için bu detay kurulum standardizasyonu açısından değerli bir avantajdır.

NPN NO Çıkışın Kullanım Mantığı

Telemecanique XS230BLNAM12 endüktif sensör NPN NO çıkış yapısıyla çalışır. Normalde açık fonksiyonda sensör metal hedef algılamadığı sürece çıkış pasiftir. Hedef algılandığında çıkış aktif hale gelir ve kontrol sistemine sinyal gönderilir.

NPN çıkış özellikle negatif anahtarlama mantığı kullanılan otomasyon sistemlerinde tercih edilir. Bu nedenle sensör seçimi yapılırken PLC giriş tipi pano bağlantı yapısı ve mevcut saha standardı mutlaka kontrol edilmelidir. Yanlış çıkış tipi seçimi sensör sağlam olsa bile sistemde beklenen sinyalin alınamamasına neden olabilir.

15 mm Algılama Mesafesi Hangi Uygulamalara Uygundur?

15 mm algılama mesafesi büyük metal parçaların veya sensöre belirli bir mesafeden geçen hedeflerin algılanmasında kullanışlıdır. XS230BLNAM12, konveyör üzerinde metal ürün tespiti makine referans noktası algılama kalıp kapalı-açık kontrolü fikstür doğrulama ve otomatik üretim hatlarında parça var-yok kontrolü için tercih edilebilir.

M30 gövde sensöre daha geniş algılama yüzeyi sağlar. Bu da özellikle zorlu mekanik yerleşimlerde daha toleranslı bir algılama performansı sunar. Ancak sensörün non-flush montaj karakteri nedeniyle çevresindeki metal yüzeylere dikkat edilmelidir.

Dayanıklılık ve Koruma Yapısı

XS230BLNAM12 endüstriyel ortamlarda kullanılmak üzere tasarlanmıştır. IP67 koruma sınıfı sensörün toza karşı dayanıklı olduğunu ve belirli koşullarda suya karşı koruma sunduğunu ifade eder. Bu özellik, üretim sahaları paketleme alanları metal işleme bölümleri ve taşıma sistemleri için önemlidir.

Çalışma gerilimi 12…24 V DC aralığındadır. Ters polarite koruması bağlantı güvenliğini artırır. Kısa devre ve aşırı yük koruması gibi güvenlik detayları da sensörün otomasyon sistemlerinde daha güvenli kullanılmasına katkı sağlar.

Telemecanique endüktif sensör seçenekleri üzerinden farklı gövde çıkış ve bağlantı tiplerine sahip modelleri değerlendirebilirsiniz.

Kurulum Önerileri

XS230BLNAM12 kurulurken sensörün algılama yüzeyi hedef metale uygun açıyla konumlandırılmalıdır. M12 konnektör bağlantısı yapılmadan önce pin dizilimi ve NPN NO çıkış yapısı kontrol edilmelidir. Sensör çevresinde metal yüzey bulunuyorsa üretici montaj boşluklarına uyulmalıdır.

Hedef metalin malzemesi algılama mesafesini etkileyebilir. Çelik hedeflerde nominal değere yakın performans alınabilirken farklı metal türlerinde algılama mesafesi düşebilir. Bu nedenle kritik uygulamalarda saha denemesi yapılması önerilir.

Sıkça Sorulan Sorular

Telemecanique XS230BLNAM12 ne için kullanılır?

Metal nesnelerin temassız şekilde algılanması için kullanılır. Üretim hatlarında konveyörlerde makine pozisyon kontrolünde ve parça var-yok uygulamalarında görev alır.

XS230BLNAM12 algılama mesafesi nedir?

Nominal algılama mesafesi 15 mm’dir. Bu değer standart hedefe göre belirtilir, farklı metallerde ve montaj koşullarında değişiklik olabilir.

XS230BLNAM12 çıkış tipi nedir?

XS230BLNAM12 NPN çıkış tipine sahiptir. Çıkış fonksiyonu normalde açık yani NO yapıdadır.

XS230BLNAM12 M12 konnektörlü müdür?

Evet. Bu model 4 pinli M12 erkek konnektör bağlantısına sahiptir. Bu bağlantı tipi bakım ve sensör değişim süreçlerini kolaylaştırır.

XS230BLNAM12 hangi ürün tipidir?

Telemecanique XS230BLNAM12 endüktif sensör, M30 gövdeli 15 mm algılama mesafeli NPN NO çıkışlı M12 konnektörlü endüktif yaklaşım sensörüdür.
