Ürün Açıklaması

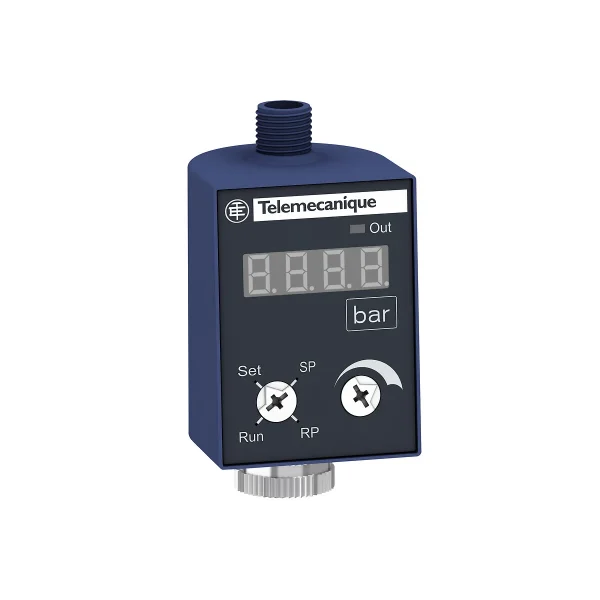

Telemecanique XMLP600BD72 Basınç Transmitteri: 0–600 Bar Ölçümde 0–10 V Analog Çıkış Yaklaşımı

Yüksek basınçlı hidrolik uygulamalarda ölçüm elemanı seçimi, hem güvenlik hem de proses kararlılığı açısından kritik bir karardır. Basıncın sürekli izlenmesi; ekipmanın zorlanmasını, sızıntı risklerini ve performans kayıplarını erken aşamada görünür kılabilir. Telemecanique XMLP600BD72 basınç transmitteri, 0–600 bar sınıfında, 0–10 V analog çıkış mantığıyla kontrol sistemlerine sürekli ölçüm değeri iletmek için kullanılan bir üründür. “Telemecanique XMLP600BD72 basınç transmitteri” ifadesi, yüksek basınç aralığı ve gerilim tabanlı analog sinyal ihtiyacının bir araya geldiği senaryolarda net bir teknik tanım sağlar.

0–10 V analog çıkış hangi senaryolarda öne çıkar?

0–10 V çıkış, kontrol sistemlerinde gerilim tabanlı analog girişlerin kullanıldığı yapılarda tercih edilir. Bu yaklaşımda ölçüm, kontrol sistemine gerilim seviyesi olarak iletilir ve yazılım tarafında ölçeklenerek bar cinsinden değere dönüştürülür. Gerilim tabanlı sinyallerde kablo uzunluğu ve elektromanyetik etkiler daha görünür hale gelebileceği için kablo güzergâhı, ekranlama yaklaşımı ve topraklama disiplini önem kazanır. Özellikle yüksek güçlü sürücüler, kontaktörler ve motor kablolarına yakın güzergâhlarda sinyal hattının ayrı taşınması tavsiye edilir.

600 bar sınıfında mekanik ve proses riskleri

600 bar seviyesine yaklaşan hatlarda, basınç darbeleri ve ani yükselmeler ölçüm elemanını zorlayabilir. Bu nedenle transmitteri doğrudan darbenin oluştuğu noktaya değil, daha temsil edici ve nispeten daha sakin bir noktaya yerleştirmek ölçüm kararlılığını artırır. Hat üzerinde basınç darbeleri belirginsa, ölçüm hattının tasarımı ve gerekiyorsa darbe sönümleme yaklaşımı düşünülmelidir. Ayrıca akışkan türü ve sıcaklık aralığı gibi proses parametreleri, uzun vadeli kararlılık açısından dikkate alınmalıdır.

Bağlantı: G 1/4A erkek ve M12 elektriksel bağlantı

XMLP600BD72, akışkan bağlantısında G 1/4A erkek standardı ile kullanılır. Sızdırmazlık, doğru sızdırmazlık elemanı ve uygun sıkma disiplinine bağlıdır. Elektrik bağlantısında M12 konnektör standardı, sahada hızlı değişimi kolaylaştırır ve kablolama standardını güçlendirir. Ancak M12 bağlantıda en kritik konu yine sıkılıktır. Yarım sıkılmış konnektör, gerilim sinyalinde dalgalanma ve aralıklı kesinti gibi sorunlar doğurabilir.

Telemecanique XMLP600BD72 Devreye alma: ölçekleme ve doğrulama

0–10 V sinyali kontrol sisteminde doğru ölçeklenmelidir. 0 volt ile 10 volt aralığının 0–600 bar aralığına doğru dönüştürülmesi, izlenen değerlerin gerçek basıncı temsil etmesi için şarttır. Ölçekleme doğru olsa bile saha koşulları ölçüm davranışını etkileyebilir. Bu nedenle devreye alma aşamasında referans bir basınç değerinde doğrulama yapmak, olası sapmaları erken yakalamaya yardımcı olur. Eğer basınç dalgalanması çok yüksekse, kontrol sisteminde yazılımsal filtreleme yaklaşımı da değerlendirilebilir; ancak filtreleme yapılırken prosesin gerçek dinamiğini “gizlememeye” dikkat edilmelidir.

Basınç ölçümünü diğer algılama ihtiyaçlarıyla birlikte standardize etmek isterseniz Telemecanique sensör sayfası üzerinden ürün ailesini inceleyerek daha bütüncül bir planlama yapabilirsiniz.

Telemecanique XMLP600BD72 SSS (Sıkça Sorulan Sorular)

• Telemecanique XMLP600BD72 hangi çıkış tipine sahiptir?
  0–10 V analog çıkış ile sürekli ölçüm değeri iletir.
• 0–600 bar aralığı neden önemlidir?
  Uygulamanın maksimum basıncına uygun aralık seçimi, hem güvenlik hem kararlı ölçüm için kritiktir.
• Gerilim tabanlı sinyallerde kablolama neden hassastır?
  Güzergâh, parazit kaynakları ve topraklama disiplini gerilim sinyalinde dalgalanma oluşturabilir.
• M12 bağlantıda en sık hata nedir?
  Konnektörün yarım sıkılması; aralıklı kesinti ve dalgalı okuma gibi sorunlar doğurabilir.
• Devreye almada nasıl doğrulama yapılmalı?
  Referans basınçla karşılaştırma yapılarak ölçekleme ve okuma kararlılığı doğrulanmalıdır.
