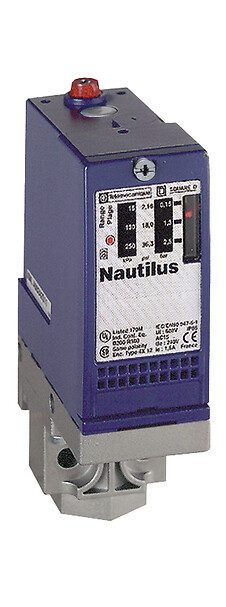

Telemecanique XMLA004A2S11 Basınç Şalteri: 0,4…4 Bar Aralığında Kontrol Devreleri İçin Teknik Kullanım

Basınç kontrolü gereken sistemlerde her zaman sürekli ölçüm yapmak zorunda değilsiniz. Bazı uygulamalarda amaç, basıncın belirli bir eşik değerin altına düşmesi ya da üstüne çıkması durumunda kontrol devresine net bir “durum” bilgisi vermektir. Bu senaryolarda basınç şalterleri öne çıkar. Telemecanique XMLA004A2S11 basınç şalteri, kontrol devrelerinde eşik bazlı izleme yapmak isteyen tesislerde, mekanik yapısı ve sahada kolay yönetilebilir bağlantı yaklaşımıyla kullanılan bir çözümdür.

Telemecanique XMLA004A2S11 basınç şalteri için temel teknik çerçeve, 0,4…4 bar çalışma aralığı üzerinde şekillenir. Bu aralık, özellikle pnömatik hatlar, yardımcı hava beslemeleri, filtre-regülatör sonrası izleme noktaları ve düşük-orta basınç gerektiren proseslerde anlamlı bir kullanım alanı oluşturur. Ürün, G1/4 ölçüsünde basınç portu ile değerlendirilir ve sahada yaygın kullanılan hat bağlantı standartlarıyla uyumlu bir kurulum planlamasını kolaylaştırır. Kontak yapısında SPDT (tek kutuplu çift konumlu) yaklaşımı bulunması, tek bir şalter üzerinden “normalde kapalı” ve “normalde açık” mantıkların sistem tasarımına göre seçilebilmesine imkân tanır. :contentReference[oaicite:0]{index=0}

Telemecanique XMLA004A2S11 Basınç Şalteri Hangi İhtiyacı Çözer?

Basınç şalterlerinde kritik beklenti, eşik değerine gelindiğinde kararlı bir kontak değişimi üretmesidir. Bu, örneğin kompresör sonrası basınç düşümünde alarm üretmek, filtre tıkanıklığına bağlı basınç kaybını izlemek veya sistemde basınç oluşmadan makinenin çevrime girmesini engellemek gibi senaryolarda önemlidir. Telemecanique XMLA004A2S11 basınç şalteri gibi eşik kontrollü ürünlerde ayar, sahadaki gerçek çalışma koşullarına göre yapılmalıdır. Çünkü hat üzerinde ani yük değişimleri, dalgalanma ve titreşim, gereğinden dar ayarlarda istenmeyen kontak salınımına yol açabilir. Bu nedenle devreye alma sırasında, basınç yükselme ve düşme hızının gerçek proses koşullarında izlenmesi ve ayarın buna göre optimize edilmesi gerekir.

Elektriksel Bağlantı Mantığı ve Sahada Sık Yapılan Hatalar

Bu modelde elektrik bağlantısı vidalı klemens yaklaşımıyla yapılır. :contentReference[oaicite:1]{index=1} Bu bağlantı tipi, doğru uygulanırsa oldukça sağlamdır; ancak gevşek sıkma, aralıklı kesinti ve “şalter bozuk” algısına yol açan en yaygın hatalardan biridir. Klemens bağlantılarında önerilen pratik yaklaşım şudur: İletken ucu uygun şekilde hazırlanmalı, klemense tam oturtulmalı ve titreşim ihtimali olan makinelerde periyodik kontrol planına alınmalıdır. Ayrıca şalter ile kontrol panosu arasındaki kablo güzergâhının, motor kabloları ve yüksek akım hatlarıyla uzun mesafede paralel gitmemesi, kontrol devresinde gürültü kaynaklı kararsızlık riskini azaltır.

Kontak kapasitesi sahada uygulamaya göre değerlendirilmelidir. Ürün sınıfında tipik olarak 120 V AC seviyesinde 3 A gibi değerler ürün bilgilerinde yer alır; yine de her tesiste kontak yükü aynı değildir. :contentReference[oaicite:2]{index=2} Bu nedenle şalter kontağına doğrudan yüksek yük bağlanacaksa, ara röle veya uygun arayüz elemanı ile kontak ömrünü koruyacak bir tasarım yapmak sağlıklı olur.

Montaj ve Proses Uyumunda Dikkat Edilecek Noktalar

Telemecanique XMLA004A2S11 basınç şalteri montajında iki konu öne çıkar: mekanik titreşim ve basınç hattındaki darbeler. Pnömatik sistemlerde ani valf geçişleri basınç darbeleri yaratabilir. Bu darbeler çok yüksekse, basınç şalteri gereğinden fazla tetiklenebilir veya ayar kararlılığı zorlanabilir. Bu tür hatlarda, uygun sönümleme elemanları veya hat yerleşimiyle darbeyi azaltmak doğru bir mühendislik yaklaşımıdır.

Bakım açısından ise ayar düğmesi bölgesinin istem dışı müdahaleye kapatılması önemlidir. Bazı tesisler, ayarın “sabit kalması” gereken noktalarda mühürlenebilir koruma kapaklarını tercih eder. Ürün ailesinde buna yönelik aksesuar seçenekleri bulunduğu, üretici sayfasındaki uyumlu aksesuar listesinde görülebilir. :contentReference[oaicite:3]{index=3}

Algılama ve kontrol bileşenlerini aynı standardizasyonla yönetmek isteyen ekipler için, ilgili ürün ailelerini birlikte değerlendirmek bakım süreçlerini kolaylaştırır. Bu kapsamda Telemecanique sensör sayfası, aynı ekosistemdeki çözümleri planlamak için yardımcı bir referans noktası olabilir.

SSS (Sıkça Sorulan Sorular)

• Telemecanique XMLA004A2S11 basınç şalteri hangi aralıkta çalışır?
  0,4…4 bar aralığında eşik bazlı kontrol için kullanılır.
• SPDT kontak ne işe yarar?
  Aynı şalter üzerinden farklı kontak mantıklarını (kapalı/açık) devre tasarımına göre kullanmayı kolaylaştırır.
• G1/4 bağlantı neyi ifade eder?
  Basınç portunun hat bağlantı standardını belirtir ve uygun rakorla montaj yapılmasını sağlar.
• Aralıklı tetikleme görürsem nereden başlamalıyım?
  Ayarın çok dar olup olmadığını, hat darbelerini, klemens sıkılığını ve titreşim etkisini kontrol edin.
• Klemens bağlantıda en sık yapılan hata nedir?
  İletkenin tam oturmaması veya gevşek sıkma nedeniyle aralıklı kesinti oluşmasıdır.

Özetle Telemecanique XMLA004A2S11 basınç şalteri, 0,4…4 bar bandında eşik kontrolü gerektiren kontrol devrelerinde; doğru ayar, doğru montaj ve düzgün kablolama ile uzun süre kararlı çalışmayı hedefleyen bir basınç şalteridir.
