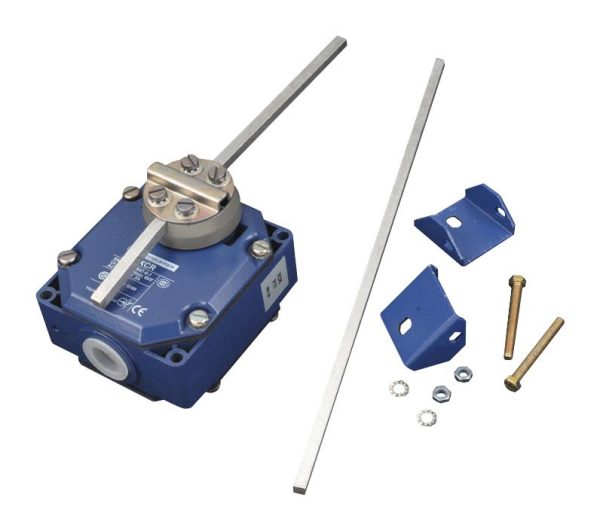

Telemecanique XCRE18 Limit Anahtarı Teknik Rehber: Kaldırma ve Mekanik Taşıma Uygulamalarında Çok Yönlü Tetikleme

Kaldırma sistemleri ve mekanik taşıma uygulamalarında konum doğrulama, çoğu zaman doğrudan emniyet ve operasyon sürekliliğiyle ilişkilidir. Bu tür sistemlerde hareket; tek bir doğrultuda değil, farklı açılardan gelebilen temaslarla gerçekleşebilir. Böyle senaryolarda “tek yönlü” bir tetikleme elemanı yerine, çok yönlü yaklaşımı tolere edebilen bir operatör yapısı tercih edilir. Telemecanique XCRE18 limit anahtarı, bu ihtiyaca cevap veren özel format bir limit anahtarıdır ve çapraz çubuk kollu (kare kesitli) operatör yapısıyla dikkat çeker.

Telemecanique XCRE18 limit anahtarı metal gövdeli, sabit gövde yapısına sahip ve döner başlıklı bir mimariyle çalışır. Operatör tipinde “çapraz çubuk” yaklaşımı, hareket eden parçanın tek bir noktaya tam hizalanmasını beklemeden tetikleme almayı kolaylaştırır. Bu, özellikle kaldırma düzeneklerinde, mekanik taşıma ekipmanlarında veya hareketin yön değiştirebildiği sistemlerde pratik bir avantajdır. Ayrıca ürün, yanal yaklaşımda iki yönden tetikleme mantığıyla değerlendirildiği için, hareketli parçanın geliş yönü her zaman aynı değilse bile tetikleme kurgusu sürdürülebilir hale gelebilir.

Kontak yapısı: iki devreyi ayrı yönetebilme esnekliği

Telemecanique XCRE18 limit anahtarı kontak düzeni olarak 2 x (1 NK + 1 NA) yapısına sahiptir. Bu yapı, pratikte iki ayrı kontak grubunun yönetilebildiği anlamına gelir. Örneğin birinci grup; emniyet veya izin mantığı için, ikinci grup ise yardımcı durum bilgisi için kullanılabilir. Bu yaklaşım, tek bir mekanik tetikleme üzerinden farklı devre kurguları tasarlamak isteyen bakım ve otomasyon ekipleri için ciddi bir esneklik sunar.

Kontak çalışma karakteri “ani hareketli” yapıdadır. Ani hareketli kontaklar, tetikleme noktasında net bir geçiş üretmeyi hedefler. Bunun sahadaki yansıması şudur: mekanizma belirli bir konuma geldiğinde, kontak geçişi gecikmeden ve kararlı biçimde gerçekleşir. Ancak her ani hareketli sistemde olduğu gibi, mekanik titreşim ve gevşek montaj, kararsız tetikleme riskini artırabilir. Bu nedenle gövde montajı rijit yapılmalı, hareketli parçanın temas kuvveti kontrollü olmalı ve çubuk üzerinde aşırı yan yük oluşması engellenmelidir.

Kablo girişi ve bağlantı yaklaşımı

Telemecanique XCRE18 limit anahtarı kablo girişinde standart bir rakor yaklaşımıyla değerlendirilir ve vida sıkmalı klemenslerle bağlantı yapılır. Bu bağlantı yaklaşımı, sahada doğru kesitte iletken kullanımı ve doğru sıkma disiplini gerektirir. Zayıf sıkılmış bir klemens, aralıklı kesintilere yol açabilir ve sorunun “limit anahtarı arızası” gibi görünmesine neden olabilir. Bu yüzden devreye alma sırasında klemens sıkılığı kontrol edilmeli, kablo kanalında çekme yükü oluşmaması için kablo sabitleme yapılmalıdır.

Çevresel dayanım tarafında ürün IP54 koruma sınıfıyla değerlendirilir. Bu sınıf; toza ve sıçramaya karşı belirli bir dayanım yaklaşımını destekler, ancak yoğun yıkamalı veya ağır kimyasal etkiye açık hatlar için doğru kurgu her zaman ayrıca değerlendirilmelidir. IP54 sınıfında özellikle kablo girişindeki sızdırmazlık ve kapak kapanma kalitesi belirleyicidir.

Limit anahtarı ile farklı algılama elemanlarının birlikte çalıştığı tesislerde, standardizasyon yaklaşımını güçlendirmek bakım avantajı oluşturur. Bu kapsamda Telemecanique sensör ürün grubuna göz atarak, uygulamaya göre sensör ve anahtar kurgusunu aynı çatı altında planlamak mümkün olabilir.

Uygulama örnekleri

• Kaldırma ekipmanlarında sınır konumu ve durma noktası doğrulaması
• Mekanik taşıma sistemlerinde hareketli parçanın referans konumu
• İki yönden yaklaşım gerektiren yanal tetikleme noktaları
• Kapı, sürgü veya hareketli koruma elemanlarında konum izleme
• Mekanik yönlendirme ve durdurma mekanizmalarında çevrim kontrolü

SSS (Sıkça Sorulan Sorular)

• Telemecanique XCRE18 limit anahtarı hangi operatörü kullanır?
  Çapraz çubuk kollu (kare kesitli) operatör yapısıyla çok yönlü temas senaryolarına uyum sağlar.
• 2 x (1 NK + 1 NA) ne anlama gelir?
  İki ayrı kontak grubu üzerinden hem izleme hem yardımcı sinyal kurgulama esnekliği sağlar.
• IP54 hangi ortamlar için uygundur?
  Toz ve sıçrama etkilerinin bulunduğu, ancak ağır yıkama şartı olmayan uygulamalarda değerlendirilir.
• Ani hareketli kontak ne kazandırır?
  Tetikleme noktasında net ve tekrarlanabilir bir geçiş davranışı hedefler.
• Kararsız tetikleme durumunda ne kontrol edilmeli?
  Montaj rijitliği, çubuk üzerinde yan yük, klemens sıkılığı ve mekanik titreşim etkisi kontrol edilmelidir.

Özetle Telemecanique XCRE18 limit anahtarı, çapraz çubuk kollu operatörü ve çift kontak grubu kurgusuyla; kaldırma ve mekanik taşıma gibi çok yönlü hareketlerin bulunduğu sahalarda konum doğrulamayı daha yönetilebilir hale getiren teknik bir çözümdür.
