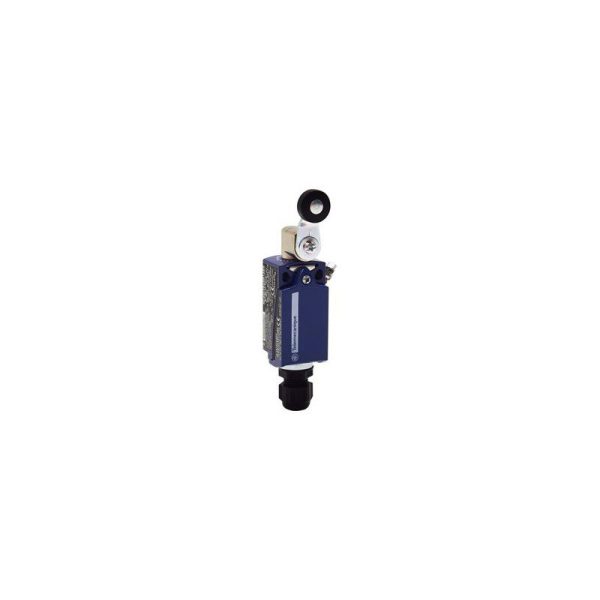

Telemecanique XCKD3918P16EX Limit Anahtarı: Toz Bölgelerinde Güvenilir Konum İzleme İçin Teknik Rehber

Tozlu prosesler, dolum ve boşaltım istasyonları, taşıma hatları ve kapalı alan ekipmanları gibi ortamlarda konum algılamanın güvenilirliği yalnızca üretim performansı değil, emniyet sürekliliği açısından da belirleyicidir. Bu tür tesislerde kullanılan limit anahtarlarının, hem mekanik tetiklemeyi net biçimde üretmesi hem de ortam şartlarına uygun bir gövde ve uygunluk çerçevesi sunması beklenir. Telemecanique XCKD3918P16EX limit anahtarı, XC Standard ailesinde yer alan, metal gövdeli ve makaralı kol (yay geri dönüşlü) operatör yapısıyla hareketin tekrarlanabilir şekilde izlenmesini hedefleyen bir modeldir. Ayrıca ATEX ve IECEx çerçevesinde sınıflandırılan toz bölgeleri için uygunluk bilgisini üzerinde taşıdığı için, yanlış ekipman kullanım riskini azaltmaya yardımcı olan bir ürün sınıfındadır.

Telemecanique XCKD3918P16EX limit anahtarı “kompakt” tasarım yaklaşımıyla, gövde üzerinden sabitlenebilen bir montaj kurgusuna sahiptir. Döner başlık yapısı sayesinde makaralı kol, kam veya hareket eden bir parçanın belirli bir açıyla temas etmesiyle tetiklenir. Bu tip mekanik algılamada en kritik unsur, tetiklemenin her çevrimde aynı noktada oluşmasıdır. Makaralı kolun devreye girişi, temas yüzeyindeki sürtünmeyi azaltmaya yardımcı olur; özellikle tekrar sayısı yüksek uygulamalarda bu yaklaşım mekanik yıpranmayı daha kontrollü hale getirebilir.

Telemecanique XCKD3918P16EX limit anahtarı hangi teknik davranışı hedefler?

Bu modelde kontak yapısı 2 NK + 1 NA düzenindedir. Kapalı kontaklar, özellikle izleme ve emniyet mantığı içeren devrelerde seri bağlanarak “güvenli kesme” yaklaşımını destekler. Açık kontak ise yardımcı bilgi sinyali veya proses onayı gibi işlevlerde değerlendirilebilir. Kontak çalışma prensibi “ani hareketli” karakterdedir; bu, belirli bir tetikleme noktasında kararlı bir geçiş üretmeyi amaçlar. Ayrıca pozitif açma özelliğinin bulunması, mekanik olarak zorunlu bir açma davranışını desteklediği için emniyet mantığıyla çalışan uygulamalarda önemsenir.

XCKD3918P16EX’in operatörü, yay geri dönüşlü makaralı kol şeklindedir ve 30° kam ile anahtarlama yaklaşımıyla çalışır. Uygulamada bu, kam tasarımınızın ve yaklaşım yönünüzün doğru belirlenmesini gerektirir. Ürün, yanal yaklaşımda iki yönden tetikleme alacak şekilde konumlandırılabilir. Bu esneklik, konveyör hatlarında farklı yönlerden gelebilen temas senaryolarında avantaj sağlayabilir.

Ortam dayanımı ve uygunluk mantığı

Toz bölgelerinde kullanılan ekipmanlarda sızdırmazlık ve gövde dayanımı özellikle önemlidir. Telemecanique XCKD3918P16EX limit anahtarı IP66 ve IP67 koruma sınıflarıyla değerlendirilir; bu değerlerin sahada karşılık bulabilmesi için kablo rakoru, kapak kapatma ve montaj yönü gibi detayların prosedüre uygun yapılması gerekir. Ürün üzerindeki işaretleme ve sertifikasyon bilgileri, toz bölgeleri (Zone 21-22) gibi sınıflandırmalarla uyumlu kullanım hedefini gösterir. Bu tür uygulamalarda “uygun ürün seçildi” demek tek başına yeterli değildir; montaj, kablo girişi ve periyodik kontrol adımları doğru işletilmelidir.

Montaj esnasında dikkat edilmesi gereken bir diğer konu, mekanik titreşimdir. Makaralı kolun kamla temas ettiği uygulamalarda, titreşim ve gevşek montaj, tetikleme noktasının kaymasına neden olabilir. Bu nedenle gövde sabitlemesi sağlam yapılmalı, kam yüzeyi düzgün olmalı ve mümkünse temas geometrisi tek bir noktaya aşırı yük bindirmeyecek şekilde planlanmalıdır. Ayrıca mekanik durdurucuların darbe şiddeti, limit anahtarının ömrünü etkileyebileceğinden, darbe sönümleme veya yumuşak temas çözümleri bazı makinelerde fayda sağlayabilir.

Sahada farklı algılama ihtiyaçları (fotoelektrik, endüktif, emniyet anahtarları) bir arada yönetiliyorsa, ürün ailelerini birlikte değerlendirmek bakım planı açısından avantaj sağlar. Bu kapsamda Telemecanique sensör sayfası, aynı ekosistemdeki ürünlerin sınıflandırmasına hızlı bir bakış sunar.

Uygulama örnekleri

• Tozlu dolum/boşaltım alanlarında kapak ve klape konumu izleme
• Konveyör üzerinde durdurucu ve yönlendirme mekanizmalarının sınır konumu
• Kayar kapı veya bakım kapağı kapanma doğrulaması
• Kam mekanizmasıyla çalışan paketleme makinelerinde çevrim kontrolü
• Taşıma ve istifleme ekipmanlarında mekanik referans noktası izleme

SSS (Sıkça Sorulan Sorular)

• Telemecanique XCKD3918P16EX limit anahtarı hangi operatörü kullanır?
  Makaralı kol (yay geri dönüşlü) operatör yapısına sahiptir.
• 2 NK + 1 NA kontak ne sağlar?
  İzleme devrelerinde seri güvenlik kurgusu ve yardımcı bilgi sinyali için esneklik sağlar.
• ATEX/IECEx ne zaman kritik olur?
  Toz veya patlayıcı atmosfer riski bulunan alanlarda ekipman uygunluğu kritik hale gelir.
• IP66/IP67 sahada neyi etkiler?
  Toz ve su etkilerine karşı dayanımı destekler; doğru kablo girişi ve montajla anlam kazanır.
• Yanlış tetikleme olursa nereden başlanmalı?
  Kam açısı, montaj sıkılığı, titreşim etkisi ve mekanik temas yüzeyleri kontrol edilmelidir.

Özetle Telemecanique XCKD3918P16EX limit anahtarı, toz bölgelerinde uygunluk ve mekanik tetikleme kararlılığını birlikte ele almak isteyen uygulamalarda, doğru montaj disipliniyle güçlü bir konum izleme bileşeni olarak konumlanır.
