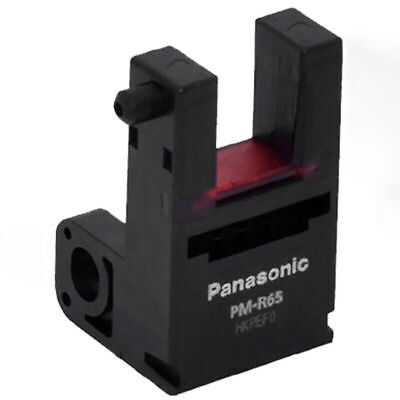

Panasonic PM-R65 Mikroçatal Sensör
| Tip | U-Yuvalı (Çatal) Mikro Fotoelektrik Sensör |
| Seri | PM-65 |
| Algılama Yöntemi | Karşılıklı (U-yuvalı / 6 mm slot) |
| Çıkış Tipi | NPN |
| Çıkış Yöntemi | Light-ON + Dark-ON (2 çıkış) |
| Besleme Gerilimi (DC) | 12…24 V DC |
| Işık Tipi | Infrared LED |
| Bağlantı Şekli | Konnektör (dahili) |
| Gövde Şekli | Arka algılama |
| Tip Detayı | Kompakt, konnektör dahili |
Ürün Açıklaması
Panasonic PM-R65 NPN Çıkışlı Konnektörlü Mikro Çatal Sensör
Panasonic PM-R65 PM-65 serisinin R tipi gövde tasarımına sahip dahili amplifikatörlü ve NPN transistör çıkışlı mikro çatal fotoelektrik sensörüdür. Sensör 6 mm genişliğindeki sabit optik algılama kanalından geçen opak nesnelerin varlığını veya konumunu tespit etmek için kullanılır. Gövdesine entegre dört kutuplu konnektör sayesinde bağlantı kablosunun ayrı seçilebilmesi bu modeli özellikle modüler makine kablolaması ve bakım sırasında sensör değişiminin kolaylaştırılması gereken endüstriyel otomasyon uygulamalarında değerlendirmeye uygun hale getirir.
PM-R65 Modelinin Teknik Parametreleri
| Teknik Özellik | Panasonic PM-R65 |
|---|---|
| Üretici | Panasonic |
| Ürün serisi | PM-65 |
| Ürün tipi | Dahili amplifikatörlü U tipi mikro fotoelektrik sensör |
| Gövde biçimi | R tipi kompakt |
| Elektriksel bağlantı | Gövdeye entegre 4 kutuplu konnektör |
| Algılama aralığı | 6 mm sabit |
| Minimum algılanabilir nesne | 0 8 × 1 2 mm opak nesne |
| Besleme gerilimi | 5–24 V DC ±%10 |
| İzin verilen besleme dalgalanması | %10 P-P veya daha az |
| Akım tüketimi | 15 mA veya daha az |
| Çıkış teknolojisi | NPN açık kolektör transistör |
| Maksimum çıkış akımı | 50 mA (sink) |
| Çıkışa uygulanabilir gerilim | 30 V DC veya daha az |
| Çıkış fonksiyonları | Light-ON ve Dark-ON iki ayrı çıkış |
| Artık çıkış gerilimi | 50 mA’de en fazla 2 V, 16 mA’de en fazla 1 V |
| Histerezis | 0 05 mm veya daha az |
| Tekrarlanabilirlik | 0 01 mm veya daha az |
| Tepki süresi | Işık alma durumunda ≤20 µs, ışık kesilmesinde ≤80 µs |
| Maksimum tepki frekansı | 3 kHz |
| Optik verici | Kızılötesi LED 855 nm |
| Durum göstergesi | Turuncu LED |
| Koruma sınıfı | IP40 (IEC) |
| Çalışma sıcaklığı | -25 °C ile +55 °C |
| Çalışma ortamı nemi | %5–85 RH |
| Gövde malzemesi | PBT |
| Gösterge bölümü malzemesi | Polikarbonat |
| Çıkış kısa devre koruması | Mevcut |
| Yaklaşık net ağırlık | 3 g |
Entegre Konnektörün Makine Kablolamasına Sağladığı Esneklik
PM-R65 modelinin önemli bir tasarım özelliği sabit kablo yerine gövdeye entegre konnektör kullanmasıdır. Bu yapı sensör ile kontrol sistemi arasındaki kablonun makine yerleşimine göre belirlenmesine imkân verir. Kablo bağlantısının sensörden ayrılabilmesi özellikle bakım erişiminin sınırlı olduğu kompakt mekanizmalarda sensörün sökülmesi ve yeniden takılması sırasında avantaj sağlayabilir.
Panasonic PM-65 ailesi için CN-14A-C1 CN-14A-C2 CN-14A-C3 ve CN-14A-C5 bağlantı kabloları sunulmaktadır. Bu aksesuarlar sırasıyla 1 2 3 ve 5 metre uzunluğundadır. Tekrarlanan kablo bükülmelerinin söz konusu olduğu düzenekler için CN-14A-R serisinin bükülmeye dayanıklı kablo seçenekleri de bulunur.
Konnektörlü tasarımın diğer bir avantajı sensör gövdesi ile kablo tesisatının birbirinden bağımsız değerlendirilebilmesidir. Bir sensörün mekanik olarak değiştirilmesi gerektiğinde mevcut bağlantı kablosunun uygunluğu korunuyorsa kablo güzergâhının yeniden oluşturulmasına ihtiyaç azalabilir.
NPN Açık Kolektör Çıkışının Kontrol Sistemindeki İşlevi
PM-R65 sensörün NPN çıkışı aktif olduğunda bağlı kontrol girişinden 0 V hattına doğru akım akışına izin verir. Bu nedenle sensörün PLC giriş modülü sayıcı veya başka bir dijital kontrol cihazıyla birlikte kullanılmasında giriş devresinin NPN sensör sinyallerini kabul edebilmesi temel elektriksel koşuldur.
Sensörün dört bağlantı terminali aşağıdaki şekilde düzenlenmiştir:
| Terminal | Bağlantı Görevi |
|---|---|
| 1 | Pozitif besleme (+V) |
| 2 | Çıkış 1 – Light-ON |
| 3 | Çıkış 2 – Dark-ON |
| 4 | 0 V besleme |
Light-ON terminali alıcıya ışık ulaştığında etkinleşirken Dark-ON terminali ışık yolu kesildiğinde etkinleşir. Böylece aynı sensör optik kanalın açık veya kapalı olmasına göre farklı kontrol sinyalleri üretebilir. Kullanılmayan çıkış iletkeninin yalıtılması bağlantı düzeninin korunması açısından önemlidir.
PM-R65 ayrıca ters besleme polaritesi ters çıkış polaritesi ve çıkış kısa devresine karşı koruma devreleri içeren PM-65 ailesinde yer alır. Bu korumalar sensörün endüstriyel kontrol devrelerine entegrasyonunda elektriksel dayanıklılığa katkı sağlar.
Tek Vidalı Montaj ve R Tipi Gövdenin Yerleşim Avantajı
Panasonic PM-R65 tek M3 vida kullanılarak sabitlenebilen R tipi gövde düzenine sahiptir. Bu özellik sensörün yerleştirileceği makine parçasında montaj deliği sayısını azaltabilir. Üreticinin belirttiği montaj düzeninde yaylı rondela ve 6 mm çapında düz rondela kullanılır, sıkma torku 0 5 N·m’dir.
R tipi tasarımda optik kanalın yönü hareketli nesnenin algılama bölgesine giriş geometrisiyle birlikte değerlendirilir. Özellikle makine üzerindeki algılama bayrağının sensöre yandan veya belirli bir hareket doğrultusundan yaklaşması gereken düzeneklerde gövdenin fiziksel yönü belirleyici olabilir.
PM-R65 üzerinde bulunan ışık demeti konum işaretleri algılanacak parçanın optik hatla hizalanmasına yardımcı olur. Gövdenin farklı yönlerinden görülebilen turuncu gösterge de ilk çalıştırma sırasında ışık alma durumunun kontrol edilmesini kolaylaştırır.
Farklı montaj yönleri gerektiren uygulamalarda Panasonic mikro çatal sensör çeşitleri üzerinden alternatif gövde geometrileri değerlendirilebilir.
Hareketli Mekanizmalarda Referans Noktasının Belirlenmesi
PM-R65 doğrusal hareket yapan bir mekanizmanın belirli bir konuma ulaştığını algılamak amacıyla kullanılabilir. Hareketli taşıyıcı üzerine yerleştirilen opak bir algılama bayrağı sensörün optik kanalından geçtiğinde kontrol sistemine konum bilgisi gönderilir. Bu yöntem örneğin palet konumlandırma düzeneklerinde durdurma noktasının belirlenmesine yardımcı olabilir.
Döner bir mekanizmada ise uygun bir referans yarığı oluşturularak başlangıç konumu algılanabilir. Burada sensör doğrudan açısal konumu ölçmez, yalnızca optik yolun açık veya kapalı olmasına bağlı bir anahtarlama bilgisi üretir. Hassas hareket kontrolünde bu sinyal sistemin diğer konum bilgileriyle birlikte kullanılabilir.
0 01 mm veya daha iyi tekrarlanabilirlik değeri aynı mekanik geçiş noktasının tutarlı biçimde algılanması gereken uygulamalarda önem taşır. Bununla birlikte sensörün algılama tekrarlanabilirliği bütün makinenin toplam konumlandırma doğruluğuyla aynı kavram değildir. Mekanik boşluklar ve hareket sisteminin özellikleri nihai konum hassasiyetini ayrıca etkiler.
PM-R65 ile PM-R65W ve PM-R65-P Arasındaki Seçim Farkları
PM-65 serisinde birbirine yakın stok kodlarının bulunması ürün seçiminde elektriksel ve mekanik ayrıntıların ayrı ayrı değerlendirilmesini gerektirir.
- PM-R65: R tipi kompakt gövdeye entegre konnektöre ve NPN açık kolektör çıkışına sahiptir.
- PM-R65-P: R tipi gövde ve konnektörlü bağlantı düzenini PNP çıkışla birleştirir. Kontrol sisteminin giriş devresi açısından farklılık oluşturur.
- PM-R65W: NPN çıkışlıdır, W gövde varyantı mekanik montaj uyumluluğunun değerlendirilmesi gereken alternatif bir yapı sunar.
Mevcut bir makinede sensör değiştirilecekse çıkış polaritesinin yanı sıra montaj geometrisi konnektör yerleşimi ve algılama kanalının hareketli parçaya göre konumu karşılaştırılır. Yalnızca aynı ürün ailesine ait olmak iki modelin bütün mekanik ve elektriksel koşullarda birbirinin yerine kullanılabileceğini göstermez.
Çalışma Ortamı ve Bağlantı Mesafesinin Değerlendirilmesi
PM-R65 IP40 koruma sınıfıyla makine içindeki kontrollü endüstriyel ortamlara yönelik bir sensördür. IP40 belirli büyüklükteki katı cisimlerin girişine karşı koruma ifade eder, sıvı girişine karşı koruma sınıfı sağlamaz. Bu nedenle sensörün yerleştirileceği bölgedeki su yağ ve temizlik sıvısı maruziyeti ürün seçimini etkileyebilir.
Bağlantı kablosu uygun kesitte seçildiğinde toplam kablo uzunluğu 100 metreye kadar uzatılabilir. Uzun mesafeli tesisatlarda gerilim düşümü hesaba katılır. Özellikle toplam uzunluğun 20 metreye ulaştığı veya bu değeri aştığı bağlantılarda sensör tarafındaki besleme geriliminin en az 4 5 V olması koşulu dikkate alınır.
Motor solenoid ve elektromanyetik valf gibi anahtarlama sırasında elektriksel gürültü oluşturabilen cihazların yakınında sensör kablosunun güç hatlarından ayrı güzergâhta taşınması sinyal bütünlüğünü destekler. İlk enerji verilmesinden sonraki 50 ms boyunca sensör çıkışının kontrol kararlarında kullanılmaması da üreticinin çalışma koşulları arasındadır.
