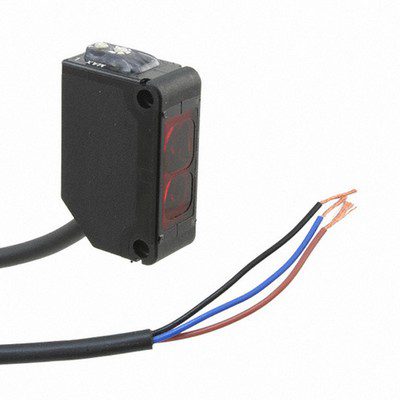

Panasonic LA-A1P Fotoelektrik Sensör
Ürün Açıklaması
Panasonic LA-A1P LED Collimated Beam Sensör Amplifikatörü
Panasonic LA-A1P LA-300 serisi LED collimated beam ölçüm sisteminde kullanılan PNP çıkışlı ayrı tip sensör amplifikatörüdür. LA-A1P tek başına algılama yapan klasik bir fotoelektrik sensör gövdesi değildir, uyumlu Panasonic LA-305 ve LA-310 sensör başlıklarından alınan optik sinyali işleyerek HIGH ve LOW karşılaştırma çıkışları ile 1–5 V analog çıkış sağlayan kontrol birimidir. Bu yapı özellikle ışık demetinin ne kadarının kesildiğine bağlı hassas ölçüm ve eşik kontrolü gereken endüstriyel uygulamalarda önem taşır.
LA-A1P’nin LA-300 Sistemindeki Görevi Nedir?
LA-A1P’nin temel görevi bağlı sensör başlığındaki alıcının ışık seviyesini değerlendirmek ve bu bilgiyi otomasyon sisteminin kullanabileceği elektriksel sinyallere dönüştürmektir. Panasonic LA-300 sistemi güvenli kırmızı LED ışık kaynağı kullanan collimated beam prensibine dayanır. Paralel ışın yapısı sayesinde ışık demetindeki kesilme miktarı hassas biçimde değerlendirilebilir.
Amplifikatör üzerinde iki ayrı karşılaştırma çıkışının bulunması tek bir ON/OFF kararının ötesinde alt ve üst eşik seviyeleri üzerinden proses kontrolü yapılmasına olanak tanır. Ayrıca analog çıkış alınan ışık seviyesinin kontrol cihazında sürekli bir değer olarak değerlendirilmesini sağlar.
Panasonic LA-A1P Teknik Özellikleri
| Teknik Özellik | LA-A1P Değeri |
|---|---|
| Ürün tipi | LED collimated beam sensör amplifikatörü |
| Seri | Panasonic LA-300 |
| Çıkış tipi | PNP açık kolektör transistör |
| Uyumlu sensör başlıkları | LA-305 LA-310 |
| Besleme gerilimi | 12–24 V DC ±%10 ripple P-P %10 veya daha az |
| Akım tüketimi | 120 mA veya daha az (sensör başlıkları dahil) |
| Karşılaştırma çıkışları | HIGH ve LOW |
| Maksimum source akımı | 100 mA |
| Çıkışa uygulanabilir gerilim | 30 V DC veya daha az |
| Artık gerilim | 100 mA’de 1 5 V veya daha az, 16 mA’de 0 5 V veya daha az |
| Tepki süresi | 0 5 ms veya daha az |
| Analog çıkış | 1 V (en karanlık) – 5 V (en aydınlık) |
| Analog çıkış empedansı | 75 Ω |
| Analog çıkış slew rate | 8 V/ms veya daha fazla |
| Analog çıkış sıcaklık karakteristiği | %0 05 F.S./°C veya daha az |
| Harici senkronizasyon | Mevcut, gate trigger veya edge trigger seçilebilir |
| Çalışma ortam sıcaklığı | 0 ile +50 °C yoğuşmasız |
| Depolama sıcaklığı | -20 ile +70 °C |
| Ortam nemi | %35–85 RH |
| Gövde malzemesi | Isıya dayanıklı ABS |
| Kablo | 2 m 7 damarlı kompozit cabtyre kablo |
| Yaklaşık net ağırlık | 200 g |
| Üretim durumu | Üretimden kaldırılmış ürün |
LA-A1P PNP Çıkışı Nasıl Çalışır?
LA-A1P PNP açık kolektör yapısında iki karşılaştırma çıkışına sahiptir. HIGH çıkışı alınan ışık seviyesi ayarlanan HIGH (Over-dark) seviyesine eşit veya daha düşük olduğunda ON olur. LOW çıkışı ise alınan ışık seviyesi ayarlanan LOW (Under-dark) seviyesine eşit veya daha yüksek olduğunda ON durumuna geçer. Her iki karşılaştırma çıkışında kısa devre koruması bulunur.
Bu özellik LA-A1P’yi yalnızca bir nesnenin varlığını bildiren standart anahtarlama sensöründen farklılaştırır. Kullanıcı uygulamaya göre iki ayrı eşik belirleyerek ışık kesilme miktarını kontrol edebilir. Mevcut bir LA-A1P değiştirilecekse yeni çözümün yalnızca PNP olması değil bu çift eşik işlevini karşılayıp karşılamadığı da incelenmelidir.
1–5 V Analog Çıkış Hangi Amaçla Kullanılır?
LA-A1P karşılaştırma çıkışlarının yanında 1–5 V analog gerilim çıkışı sağlar. Üretici tanımına göre 1 V en karanlık 5 V ise en aydınlık alınan ışık seviyesini temsil eder. Böylece ışık demetinin yalnızca kesilip kesilmediği değil kesilme miktarındaki değişim de kontrol sistemi tarafından değerlendirilebilir.
Amplifikatörde analog çıkış için span ve shift ayarları bulunur. Span ayarı analog çıkış aralığının düzenlenmesini sağlarken shift fonksiyonu analog gerilimin ofsetinin ayarlanmasına yardımcı olur. Bu özellikler belirli bir referans nesne veya proses koşuluna göre sistemin hassas biçimde kalibre edilmesinde kullanılabilir.
LA-A1P Hangi Sensör Başlıklarıyla Kullanılır?
Panasonic’in resmi ürün verilerinde LA-A1P için LA-305 ve LA-310 sensör başlıkları belirtilmektedir. Sensör başlığı seçimi sistemin optik ölçüm özelliklerini doğrudan etkilediği için amplifikatörün teknik değerleri ile sensör başlığının algılama özellikleri birbirinden ayrılarak değerlendirilmelidir.
Örneğin LA-310 uzun mesafe sensör başlığı 10 mm ışın genişliği ve 500 mm algılama mesafesi sunarken minimum ø0 1 mm opak nesne algılama değerine sahiptir. Bu değerler LA-A1P amplifikatörünün tek başına teknik özellikleri değildir, LA-310 sensör başlığının optik özellikleridir. Bu ayrım özellikle eski sistemlerde yedek ürün veya muadil belirlenirken önemlidir.
LA-A1P’nin Harici Senkronizasyon Fonksiyonu Ne Sağlar?
LA-A1P üzerinde bulunan harici senkronizasyon işlevi HIGH ve LOW karşılaştırma çıkışlarının hangi anda veya hangi süre boyunca etkin olacağını harici bir sinyalle kontrol etmeye olanak verir. Sistem edge trigger veya gate trigger çalışma biçimine ayarlanabilir.
Bu fonksiyon ölçüm sonucunun yalnızca iş parçasının doğru konumda bulunduğu anda değerlendirilmesi gereken otomatik montaj ve kontrol istasyonlarında faydalıdır. Böylece makine çevrimiyle sensör değerlendirmesi arasında zamanlama ilişkisi kurulabilir.
Panasonic LA-A1P Hangi Uygulamalarda Değerlendirilebilir?
LA-300 serisinin collimated beam yapısı ve LA-A1P’nin analog değerlendirme özellikleri ışık demetindeki değişimin hassas biçimde izlenmesi gereken uygulamalara yöneliktir. Sistem konfigürasyonuna ve kullanılan sensör başlığına bağlı olarak aşağıdaki görevlerde değerlendirilebilir:
- Parça boyutu veya kenar konumundaki değişimlerin optik olarak izlenmesi
- İnce iş parçalarının geçiş ve varlık kontrolü
- Otomatik montaj makinelerinde hassas pozisyon değerlendirmesi
- Işık kesilme miktarına göre analog ölçüm yapılması
- Alt ve üst eşik seviyeleriyle proses kontrolü
- Harici tetikleme gerektiren senkronize ölçüm istasyonları
Yeni makine projelerinde güncel optik algılama alternatiflerini değerlendirmek için Panasonic fotoelektrik sensör ürünleri incelenebilir. Uygulamanın yalnızca var/yok algılama değil hassas ölçüm gerektirip gerektirmediği ürün seçiminden önce belirlenmelidir.
LA-A1P Seçiminde PNP ve NPN Farkına Dikkat
LA-A1P’nin en önemli model özelliklerinden biri PNP çıkış yapısıdır. Aynı LA-300 sisteminde yer alan LA-A1 ise NPN çıkışlı amplifikatör olarak tanımlanmıştır. Dolayısıyla LA-A1 ile LA-A1P yalnızca isim açısından farklı modeller değildir, kontrol sistemine bağlanacak karşılaştırma çıkışlarının elektriksel yapısı farklıdır.
Mevcut bir LA-A1P değiştirilecekse PLC veya diğer kontrol ekipmanının PNP sinyal yapısı dikkate alınmalıdır. NPN ve PNP çıkış farklılığını göz ardı ederek ürün değişimi yapmak mevcut kontrol devresinde uyumsuzluğa neden olabilir.
Üretimden Kalkmış LA-A1P Yerine Ürün Seçerken Nelere Bakılmalı?
Panasonic LA-A1P üretimden kaldırılmış bir modeldir. Bu nedenle mevcut sistemde arıza veya yenileme ihtiyacı oluştuğunda yalnızca fiziksel olarak benzer bir sensör amplifikatörü aramak yeterli değildir. LA-A1P’nin gerçekleştirdiği ölçüm ve kontrol fonksiyonlarının yeni çözüm tarafından karşılanması gerekir.
- LA-305 veya LA-310 sensör başlığıyla mevcut sistem yapısı
- 12–24 V DC besleme uyumluluğu
- PNP çıkış gereksinimi
- HIGH ve LOW çift karşılaştırma çıkışının kullanılıp kullanılmadığı
- 1–5 V analog sinyalin PLC veya ölçüm sisteminde kullanımı
- 0 5 ms veya daha hızlı tepki ihtiyacı
- Harici senkronizasyon fonksiyonunun makine çevrimindeki rolü
- Mevcut mekanik yerleşim ve sensör başlığı geometrisi
Yeni uygulamalarda yalnızca eski model koduna bağlı kalmak yerine algılama veya ölçüm görevinin yeniden tanımlanması daha doğru sonuç verebilir. Genel optik sensör seçimi hakkında fotoelektrik sensör seçim kriterleri incelenebilir.
LA-A1P Fiyat Stok ve Muadil Ürün Değerlendirmesi
Panasonic LA-A1P üretimden kaldırıldığı için güncel fiyat ve stok bilgisi standart seri üretim ürünlerinden farklılık gösterebilir. Mevcut stokların kontrol edilmesi veya teknik olarak uygun güncel çözümün belirlenmesi için ISAC ile iletişime geçebilirsiniz.
LA-A1P için teknik değerlendirme talebinde ürün koduyla birlikte kullanılan sensör başlığını PLC giriş yapısını analog çıkışın kullanılıp kullanılmadığını ve uygulamanın ölçüm görevini paylaşmanız önerilir. Bu bilgiler mevcut sistemin korunmasının mümkün olup olmadığının veya yeni bir sensör sistemine geçilmesinin daha uygun olup olmadığının değerlendirilmesini kolaylaştırır.
Sık Sorulan Sorular
Panasonic LA-A1P nedir?
Panasonic LA-A1P LA-300 LED collimated beam sensör sistemi için geliştirilmiş PNP çıkışlı amplifikatördür. Uyumlu sensör başlığından gelen ışık seviyesini değerlendirerek iki karşılaştırma çıkışı ve 1–5 V analog çıkış sağlar.
LA-A1P bir fotoelektrik sensör müdür?
LA-A1P LA-300 optik sensör sisteminin amplifikatör birimidir ve tek başına sensör başlığı değildir. Algılama ve ölçüm sistemi uyumlu LA serisi verici-alıcı sensör başlıklarıyla birlikte oluşturulur.
LA-A1P NPN mi PNP mi?
LA-A1P PNP açık kolektör karşılaştırma çıkışlarına sahiptir. LA-300 serisindeki LA-A1 modeli ise NPN çıkışlı varyanttır.
LA-A1P hangi sensör başlıklarıyla uyumludur?
Panasonic’in ürün dokümantasyonunda LA-A1P için LA-305 ve LA-310 sensör başlıkları belirtilmektedir. Mevcut eski sistemlerde gerçek sensör başlığı kodunun ayrıca kontrol edilmesi önerilir.
LA-A1P analog çıkış veriyor mu?
Evet. LA-A1P alınan ışık seviyesine bağlı olarak 1 V ile 5 V arasında analog gerilim çıkışı sağlar. Analog çıkışın yanında HIGH ve LOW olmak üzere iki PNP karşılaştırma çıkışı da bulunur.
LA-A1P’nin tepki süresi nedir?
Panasonic tarafından LA-A1P karşılaştırma çıkışları için belirtilen tepki süresi 0 5 ms veya daha azdır. Muadil ürün seçiminde uygulamanın gerçek çevrim süresi de dikkate alınmalıdır.
Panasonic LA-A1P üretimden kalktı mı?
Evet. Panasonic LA-A1P üretimden kaldırılmış bir modeldir ve üreticinin resmi kayıtlarında son sipariş tarihi 30 Eylül 2017 olarak gösterilmektedir. Güncel tedarik veya alternatif ürün durumu ayrıca kontrol edilmelidir.
LA-A1P yerine doğrudan başka bir PNP sensör kullanılabilir mi?
Hayır yalnızca PNP çıkışlı olması doğrudan muadil olduğu anlamına gelmez. Çift karşılaştırma çıkışı 1–5 V analog çıkış sensör başlığı tepki süresi ve harici senkronizasyon gibi kullanılan fonksiyonlar birlikte değerlendirilmelidir.
LA-A1P fiyat ve stok bilgisi nasıl öğrenilir?
LA-A1P üretimden kaldırılmış olduğundan fiyat ve stok bilgisi güncel tedarik koşullarına göre kontrol edilmelidir. ISAC’a LA-A1P ürün kodunu ve mevcut sistemde kullanılan sensör başlığını ileterek stok tedarik veya teknik alternatif değerlendirmesi talep edebilirsiniz.
