Ürün Açıklaması

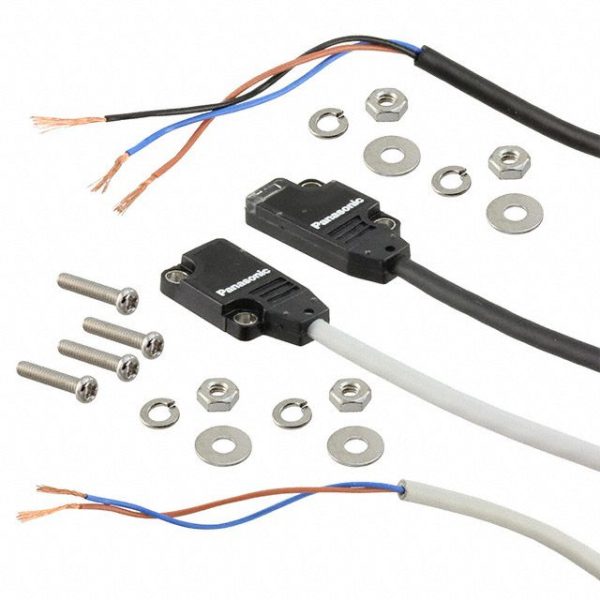

Panasonic EX-13EA-R Fotoelektrik Sensör

Panasonic EX-13EA-R EX-10 Ver.2 serisinde yer alan karşılıklı ışınlı ve yandan algılamalı ultra ince bir fotoelektrik sensördür. 500 mm algılama mesafesi NPN açık kolektör çıkışı Light-ON çalışma mantığı ve bükülmeye dayanıklı kablo yapısıyla, sınırlı montaj alanı ile tekrarlanan kablo hareketinin aynı uygulamada bulunduğu kompakt otomasyon sistemleri için değerlendirilir. EX-13EA-R modelinin doğru seçilmesi için yalnızca algılama mesafesine değil sensörün yan yüzünden optik eksen oluşturmasına ve “-R” varyantına özgü kablo yapısına birlikte bakılmalıdır.

EX-13EA-R Neden Standart EX-13EA’dan Farklıdır?

EX-13EA-R modelinin en belirgin farkı “-R” son ekidir. Panasonic EX-10 Ver.2 serisinde bu son eki NPN çıkışlı modellerin bükülmeye dayanıklı kablo varyantını tanımlamak için kullanır. Üreticinin güncel seri tablosunda standart EX-13EA ile EX-13EA-R ayrı seçenekler olarak listelenmektedir. Bu nedenle EX-13EA-R yalnızca aynı sensörün farklı bir sipariş kodu değil kablo mekanik özellikleri bakımından belirli uygulamalara yönelik bir varyanttır.

Bu ayrım özellikle sensör kablosunun hareketli mekanizmaya yakın olduğu makinelerde önem kazanır. Standart kablo yerine bükülmeye dayanıklı kablo tercih edilmesi kablonun tekrarlanan bükülme hareketlerine maruz kaldığı uygulamalarda daha doğru ürün seçimi yapılmasını sağlar. Buna karşılık yalnızca uzun kablo gerekiyorsa EX-13EA-C5 gibi 5 metre kablolu varyantların değerlendirilmesi daha anlamlı olabilir.

Panasonic EX-13EA-R Teknik Özellikleri

Yandan Algılama Mekanik Tasarımda Ne Sağlar?

EX-13EA-R Panasonic tarafından “Thru-beam [Side sensing]” olarak sınıflandırılan bir model ailesine dahildir. Bu yapıda verici ve alıcı karşılıklı çalışırken ışık sensör gövdesinin yan yüzünden gönderilir ve alınır. Böylece sensörün ön yüzünde yeterli boşluk bulunmayan ancak yan yüzeyden optik eksen oluşturulabilen makinelerde daha uygun bir montaj geometrisi elde edilebilir.

Özellikle dar raylar ince mekanik kanallar veya sensörün gövde kalınlığının kritik olduğu kompakt makinelerde algılama yönü doğrudan seçim kriteridir. Önden algılama yapan EX-13A gibi modellerle aynı 500 mm algılama mesafesine sahip olmak iki sensörün mekanik olarak birbirinin doğrudan alternatifi olduğu anlamına gelmez. Optik eksenin makinedeki gerçek yönü CAD tasarımı üzerinden kontrol edilmelidir.

Light-ON Çalışma Mantığı Nasıl Değerlendirilmelidir?

EX-13EA-R EX-13EA temel modelinin Light-ON çalışma mantığını korur. Panasonic’in EX-10 Ver.2 sipariş tablosunda EX-13EA Light-ON EX-13EB ise Dark-ON olarak ayrılmıştır. “-R” son eki kablo tipini değiştirir, sensörün Light-ON çalışma karakteristiğini değiştirmez.

Bu durum mevcut makinedeki sensör yenilemelerinde önemlidir. Benzer gövdeli ve aynı algılama mesafesine sahip EX-13EB-R seçilmesi Dark-ON çalışma mantığı nedeniyle PLC giriş davranışını değiştirebilir. Bu nedenle model seçiminde “EA” ve “EB” ayrımı elektriksel ve fonksiyonel açıdan mutlaka korunmalıdır.

Bükülmeye Dayanıklı Kablo Ne Zaman Tercih Edilmelidir?

EX-13EA-R’nin ürün seçimine kattığı en önemli değer kablo güzergâhında tekrarlanan bükülme ihtiyacı bulunan uygulamalara yönelik olmasıdır. Sensör sabit olsa bile kablo hareketli bir mekanizmaya yakın konumda bulunabilir veya bakım sırasında düzenli olarak hareket ettirilebilir. Standart kablo yerine “-R” varyantının değerlendirilmesi bu tür mekanik şartların ürün seçim aşamasında dikkate alınmasını sağlar.

Bükülmeye dayanıklı ifadesi kablonun sınırsız hareket çekme veya torsiyon yüküne maruz bırakılabileceği anlamına gelmez. Kablo güzergâhı mümkün olduğunca kontrollü tasarlanmalı keskin dönüşlerden ve gereksiz gerilmeden kaçınılmalı sensör bağlantı noktasına mekanik yük aktarılmamalıdır.

500 mm Algılama Mesafesi ve Küçük Parça Kontrolü

EX-13EA-R EX-13EA ailesinin 500 mm algılama sınıfındadır. Üreticinin temel EX-13EA teknik verilerine göre verici-alıcı arasındaki mesafe 500 mm iken ışını tamamen kesen Ø2 mm opak bir nesne algılanabilir. Tekrarlanabilirlik değeri ise algılama eksenine dik yönde 0 05 mm veya daha az olarak belirtilmiştir.

Bu değerler küçük komponentlerin geçiş kontrolü ince iş parçalarının varlık-yokluk denetimi veya kompakt mekanizmalardaki pozisyon kontrolleri açısından önemlidir. Ancak gerçek uygulamada nesnenin ışın hattından geçiş yüksekliği yönü mekanik titreşim ve verici-alıcı hizalaması minimum algılanabilir nesne performansını etkileyebilir.

0 5 ms Tepki Süresi Hızlı Proseslerde Nasıl Kullanılır?

EX-13EA-R ailesinin 0 5 ms veya daha kısa tepki süresi hızlı hareket eden parçaların sensör görüş alanında kısa süre kaldığı sistemlerde avantaj sağlar. Konveyörde küçük parça geçişi komponent sayımı veya yüksek çevrimli montaj makinelerinde sensör gecikmesinin düşük olması proses güvenilirliğini destekleyebilir.

Bununla birlikte toplam algılama ve kontrol süresi sensörün tepki süresinden ibaret değildir. PLC giriş filtresi program tarama süresi kontrolör mimarisi ve kullanılan çıkış elemanının tepki süresi de toplam sistem davranışını belirler. Bu nedenle yüksek hızlı uygulamalarda sensör ve kontrol sistemi birlikte değerlendirilmelidir.

NPN Açık Kolektör Çıkışta Kontrol Edilecek Noktalar

Panasonic EX-13EA-R NPN açık kolektör transistör çıkışı kullanan varyanttır. Panasonic bükülmeye dayanıklı “-R” kablo seçeneğini NPN çıkışlı EX-10 modellerinde sunmaktadır. Bu nedenle sensör bağlanmadan önce PLC dijital giriş kartının NPN sensörlerle uyumlu olup olmadığı doğrulanmalıdır.

Sensörün besleme aralığı 12–24 V DC ±%10’dur ve maksimum çıkış sink akımı 50 mA’dır. PLC giriş tipi uygun değilse aynı fiziksel sensör ailesinin PNP çıkışlı modelleri incelenmelidir, ancak “-R” bükülmeye dayanıklı kablo seçeneğinin PNP varyantlarla aynı şekilde sunulduğu varsayılmamalıdır.

IP67 ve Endüstriyel Ortam Koşulları

EX-13EA temel teknik platformu IEC standardına göre IP67 koruma sınıfına sahiptir. Çalışma ortam sıcaklığı -25 °C ile +55 °C bağıl nem aralığı ise %35–85 RH olarak belirtilmiştir. Üretici çalışma sırasında yoğuşma veya buzlanmaya izin verilmemesi gerektiğini ayrıca belirtmektedir.

IP67 derecesi ürünü her türlü kimyasal solvent veya agresif temizlik ortamı için otomatik olarak uygun hale getirmez. Polyarylate gövde ve lens malzemesi uygulamada kullanılan proses kimyasallarıyla birlikte değerlendirilmelidir.

EX-13EA-R İçin Uygulama Odaklı Seçim Kontrolü

• Yandan algılama yönünün makine geometrisine uygun olması gerekir.
• Verici ve alıcının karşılıklı yerleştirilebileceği montaj alanı bulunmalıdır.
• 500 mm algılama mesafesinin proses geometrisine uygunluğu kontrol edilmelidir.
• PLC veya kontrol kartı NPN açık kolektör çıkışı desteklemelidir.
• Light-ON çalışma mantığı proses senaryosuyla uyumlu olmalıdır.
• Kablo güzergâhında bükülmeye dayanıklı “-R” seçeneğinin gerçekten gerekli olup olmadığı değerlendirilmelidir.
• Algılanacak küçük nesnelerde optik eksenin tamamen kesilip kesilmediği kontrol edilmelidir.
• 12–24 V DC besleme gerilimi ve çıkış yükü doğrulanmalıdır.
• Ortam sıcaklığı nem titreşim ve koruma şartları ürün sınırları içinde kalmalıdır.

Algılama yönü Light-ON veya Dark-ON seçimi ve çıkış tipi arasında karar verirken fotoelektrik sensör seçimi içeriğinden yararlanabilirsiniz. Aynı ürün ailesindeki diğer seçenekleri değerlendirmek için Panasonic fotoelektrik sensörler kategorisi incelenebilir.

EX-13EA-R Tedarikinde Kod Doğrulaması Neden Kritik?

EX-13EA-R siparişinde ürün kodunun tamamının doğrulanması önemlidir. “EX-13” bölümü tek başına doğru ürünü tanımlamaz, “E” yandan algılama yapısını “A” Light-ON çalışma mantığını ve “-R” ise bükülmeye dayanıklı kablo varyantını seçim açısından ayıran unsurlar arasındadır. Aynı ailede EX-13EB-R gibi Dark-ON veya EX-13EA-C5 gibi 5 metre kablolu alternatiflerin bulunması tam kod doğrulamasını zorunlu hale getirir.

Panasonic EX-13EA-R güncel fiyat stok durumu tedarik süresi ve projeye teknik uygunluk için ISAC ile iletişime geçerken EX-13EA-R stok kodunu, mevcut sensör değiştirilecekse eski model kodunu PLC giriş tipini sensörün montaj yönünü ve kablonun maruz kalacağı hareket koşullarını paylaşabilirsiniz. Böylece yalnızca benzer bir fotoelektrik sensör değil uygulamanın elektriksel ve mekanik şartlarına uygun varyant değerlendirilebilir.

Sık Sorulan Sorular

Panasonic EX-13EA-R nasıl bir sensördür?

EX-13EA-R 500 mm algılama mesafeli karşılıklı ışınlı ve yandan algılamalı ultra ince bir fotoelektrik sensördür. NPN çıkış Light-ON çalışma mantığı ve bükülmeye dayanıklı kablo varyantıyla EX-10 Ver.2 ailesinde yer alır.

EX-13EA-R modelindeki “-R” ne anlama gelir?

“-R” Panasonic EX-10 Ver.2 serisinde bükülmeye dayanıklı kablo varyantını ifade eder. Üretici EX-13EA ile EX-13EA-R modellerini standart ve bending-resistant cable seçenekleri olarak ayrı ayrı listeler.

EX-13EA-R Light-ON mı Dark-ON mı?

EX-13EA-R Light-ON çalışma mantığına sahiptir. Aynı 500 mm yandan algılama grubundaki EX-13EB ve EX-13EB-R modelleri ise Dark-ON varyantlardır.

EX-13EA-R NPN mi PNP mi?

EX-13EA-R NPN açık kolektör çıkışlıdır. Panasonic’in “-R” bükülmeye dayanıklı kablo seçeneği EX-10 serisinde NPN çıkışlı modeller için sunulmaktadır.

EX-13EA-R algılama mesafesi ne kadardır?

EX-13EA-R’nin temel EX-13EA algılama platformu 500 mm mesafe için tasarlanmıştır. Verici ve alıcı karşılıklı monte edilerek çalışma ekseni oluşturulur.

EX-13EA-R yandan mı algılar?

Evet. EX-13EA-R EX-13EA ailesine ait yandan algılamalı bir thru-beam sensördür. Bu nedenle optik eksen sensörün ön yüzünden değil yan yüzünden oluşturulur.

EX-13EA-R küçük nesneler için kullanılabilir mi?

EX-13EA teknik verilerine göre 500 mm verici-alıcı mesafesinde ışını tamamen kesen Ø2 mm opak hedef algılanabilir. Gerçek uygulamada hedef geometrisi hizalama ve mekanik toleranslar ayrıca değerlendirilmelidir.

EX-13EA-R ile EX-13EA-C5 arasındaki fark nedir?

EX-13EA-R bükülmeye dayanıklı kablo seçeneğidir, EX-13EA-C5 ise 5 metre kablolu varyanttır. İki modelde seçim kriteri algılama fonksiyonundan çok kablo mekanik ihtiyacı ve bağlantı mesafesidir.

EX-13EA-R koruma sınıfı nedir?

EX-13EA ürün platformu IEC standardına göre IP67 koruma sınıfına sahiptir. Ancak kimyasal ve özel proses ortamlarında yalnızca IP değerine göre ürün seçilmemelidir.

EX-13EA-R fiyat ve stok bilgisi nasıl öğrenilir?

EX-13EA-R güncel fiyat stok ve teslim süresi için ISAC üzerinden bilgi alınabilir. Teknik değerlendirmede EX-13EA-R tam ürün kodu ile birlikte PLC tipi algılama mesafesi ve kablonun hareket koşullarının paylaşılması faydalıdır.
