Ürün Açıklaması

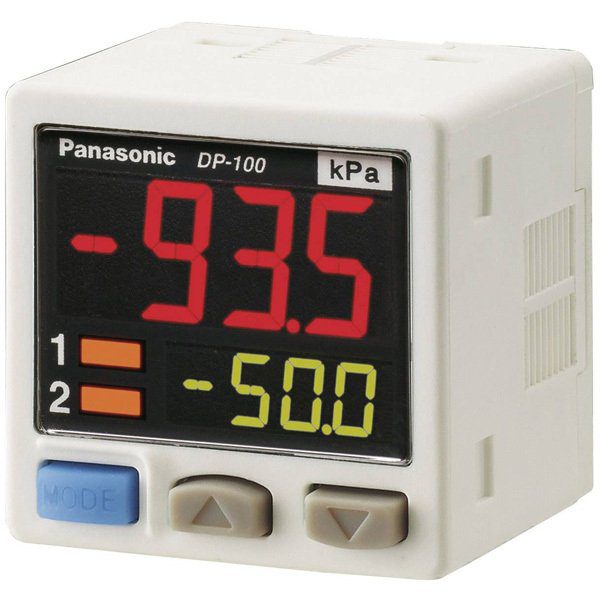

Panasonic DP-102A-N-P-J Dijital Basınç Sensörü

Panasonic DP-102A-N-P-J Dijital Basınç Sensörü DP-100 serisinin çok fonksiyonlu yüksek basınç modellerinden biri olup korozif olmayan gazların basıncını ölçmek ve kontrol sistemlerine elektriksel sinyal aktarmak için geliştirilmiştir. -0 100 ile +1 000 MPa nominal basınç aralığı PNP açık kolektör transistör çıkışı çift dijital ekranı ve analog çıkış fonksiyonlarıyla pnömatik otomasyon uygulamalarında basınç izleme ve kontrol işlemlerini destekler. Model standart basınç portuna sahip konnektör bağlantılı ve konnektörlü kablo eklenmeden sunulan bir sensör varyantıdır.

DP-102A-N-P-J basınç değerinin operatör tarafından görüntülenmesi ile kontrol sistemine aktarılmasını aynı cihazda birleştirir. Çok fonksiyonlu yapısı sayesinde anahtarlama çıkışının yanı sıra analog gerilim veya akım çıkışı üzerinden basınç bilgisinin değerlendirilmesine olanak tanır. Özellikle basınç eşiklerinin kontrol edildiği ve ölçüm değerinin ayrıca izlenmek istendiği makinelerde kullanışlı bir çözüm sunar.

DP-102A-N-P-J Teknik Özellikleri ve Basınç Ölçüm Kapasitesi

Çift Ekran ile Basınç Değeri ve Ayar Noktasının İzlenmesi

Panasonic DP-102A-N-P-J modelinin çift ekranlı tasarımı ölçülen basınç ile ayarlanan kontrol değerinin operatör tarafından takip edilmesini kolaylaştırır. Dört dijitli iki gösterge sayesinde makine üzerindeki basınç durumunun incelenmesi ve sensör ayarlarının gerçekleştirilmesi için ayrı bir gösterge ünitesine ihtiyaç duyulmadan işlem yapılabilir.

Üç renkli LCD ekran basınç durumlarının görsel olarak ayırt edilmesine yardımcı olur. Ekran yenileme süresi 250 500 veya 1.000 ms olarak seçilebilir. Böylece operatörün izleme ihtiyacına ve uygulamadaki basınç değişimlerinin karakterine göre gösterim davranışı düzenlenebilir.

PNP Anahtarlama ve Analog Basınç Sinyalinin Kullanımı

DP-102A-N-P-J PNP açık kolektör karşılaştırma çıkışıyla basınç değerinin belirlenen eşiklere göre kontrol edilmesini sağlar. Çıkışın normalde açık (NO) veya normalde kapalı (NC) çalışma biçimi sensör üzerindeki tuşlarla seçilebilir. Bu özellik PLC dijital girişleri üzerinden basınç koşullarının değerlendirilmesinde esneklik sunar.

Modelin çok fonksiyonlu yapısında analog gerilim ve analog akım çıkışı seçenekleri de bulunur. Analog sinyal basınç bilgisinin yalnızca eşik durumuyla değil değişen ölçüm değeriyle birlikte kontrol sisteminde işlenmesini mümkün kılar. PLC analog girişinin kabul ettiği sinyal türü sensörde seçilen analog çıkış biçimiyle eşleştirilir.

Karşılaştırma çıkışında EASY histerezis ve pencere karşılaştırma modlarının bulunması farklı kontrol senaryolarını destekler. Örneğin pencere karşılaştırma modu basıncın belirli bir alt ve üst sınır arasında değerlendirilmesi gereken uygulamalarda kullanılabilir.

Basınç Değişimlerine Göre Tepki Süresinin Ayarlanması

Panasonic DP-102A-N-P-J 2 5 ms ile 5.000 ms arasında seçilebilen tepki süresi seçenekleri sunar. Hızlı basınç değişimlerinin takip edildiği sistemlerde kısa tepki süresi tercih edilebilirken basınç dalgalanmalarının bulunduğu uygulamalarda daha uzun tepki süresi kullanılarak çıkış davranışı düzenlenebilir.

Bu ayar özellikle pnömatik aktüatörlerin çalışma çevrimleri hava besleme kontrolü ve basınç eşiklerinin izlendiği otomasyon süreçlerinde önem kazanır. Tepki süresi kontrol sisteminin ihtiyaç duyduğu algılama hızıyla birlikte değerlendirilir.

Standart Basınç Portu ve Konnektörlü Montaj Yapısı

DP-102A-N-P-J M5 dişi ve NPT 1/8 erkek dişli basınç bağlantısına sahiptir. Bu yapı uygun pnömatik bağlantı elemanlarıyla basınç hattına mekanik bağlantı kurulmasını sağlar. Paslanmaz çelik basınç portu ve cam elyaf takviyeli gövde sensörün endüstriyel makine bileşeni olarak kullanılmasına yönelik yapısal özellikleridir.

Model kodundaki -J varyantı konnektörlü bağlantı kablosunun ürünle birlikte sunulmadığı yapılandırmayı ifade eder. Böylece bağlantı kablosu mevcut makine kablolaması ve montaj gereksinimleri kapsamında ayrıca planlanabilir. Panasonic CN-14A-C2 DP-100 serisi için sunulan 2 metre uzunluğunda konnektörlü kablo aksesuarıdır.

Pnömatik Sistemlerde Kullanım ve Model Seçimi

DP-102A-N-P-J basınçlı hava besleme hatlarında pnömatik makine kontrolünde ve basınç durumunun hem dijital hem analog sinyallerle izlenmesi gereken sistemlerde değerlendirilebilir. Nominal basınç aralığı özellikle pozitif basınç ölçümünün ağırlıklı olduğu uygulamalara uygun bir çalışma kapsamı sunar.

Ürün seçiminde kontrol sisteminin PNP giriş yapısı analog sinyal gereksinimi basınç bağlantısının mekanik ölçüleri ve elektriksel bağlantı düzeni birlikte değerlendirilir. DP-102A-N-P-J modelini diğer DP-100 varyantlarından ayıran önemli unsurlar, yüksek basınç ölçüm aralığı çok fonksiyonlu çıkış yapısı ve -J bağlantı varyantıdır.

Panasonic ürün ailesindeki diğer seçenekleri incelemek için Panasonic basınç sensörleri ve modelleri sayfasından farklı basınç ölçüm çözümlerine ulaşabilirsiniz.

Panasonic DP-102A-N-P-J Fiyat ve Türkiye Distribütöründen Teklif

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) Panasonic Sensör (ISAC) ürünleri kapsamında DP-102A-N-P-J dijital basınç sensörü için kurumsal satış ürün seçimi ve tedarik desteği sunar.

DP-102A-N-P-J fiyatı stok durumu ve sipariş koşulları hakkında bilgi almak için ürün kodunu ve ihtiyaç adedini belirterek ISAC satış ekibinden fiyat teklifi talep edebilirsiniz.

Modelin ayrıntılı elektriksel ve mekanik özellikleri için Panasonic DP-102A-N-P-J resmi ürün sayfasını inceleyebilirsiniz.

Panasonic DP-102A-N-P-J Dijital Basınç Sensörü Hakkında Sık Sorulan Sorular

Panasonic DP-102A-N-P-J hangi basınç aralığında çalışır?

DP-102A-N-P-J -0 100 ile +1 000 MPa nominal basınç aralığında çalışan bir dijital basınç sensörüdür. Korozif olmayan gazların gösterge basıncını ölçer.

DP-102A-N-P-J PNP çıkışlı mıdır?

Evet. Model maksimum 100 mA kaynak akımına sahip PNP açık kolektör karşılaştırma çıkışı kullanır.

DP-102A-N-P-J analog basınç bilgisi aktarabilir mi?

Evet. Modelde 0 6–5 V analog gerilim ve 2 4–20 mA analog akım çıkışı seçenekleri bulunur. Kullanılacak sinyal türü kontrol sisteminin giriş özelliklerine göre belirlenir.

DP-102A-N-P-J modelinde bağlantı kablosu bulunur mu?

-J varyantı konnektörlü kablo eklenmeden sunulur. Uygun bağlantı kablosu montaj gereksinimine göre ayrıca seçilebilir.

Panasonic DP-102A-N-P-J nereden satın alınabilir?

DP-102A-N-P-J için fiyat stok sipariş ve tedarik bilgileri Panasonic Türkiye yetkili distribütörü ISAC üzerinden talep edilebilir.

Sonuç: Panasonic DP-102A-N-P-J Dijital Basınç Sensörü ile Çok Fonksiyonlu Basınç Kontrolü

Panasonic DP-102A-N-P-J Dijital Basınç Sensörü yüksek basınç ölçüm aralığını PNP anahtarlama analog sinyal seçenekleri ve çift ekranlı gösterimle bir araya getirir. Ayarlanabilir tepki süresi ve farklı karşılaştırma modları basınç kontrolünün uygulamaya göre yapılandırılmasını sağlarken -J bağlantı varyantı kablolama planlamasında esneklik sunar. Basınç bilgisini hem operatör ekranında hem otomasyon sisteminde değerlendirmek isteyen projeler için işlevsel bir Panasonic DP-100 serisi seçeneğidir.
