Ürün Açıklaması

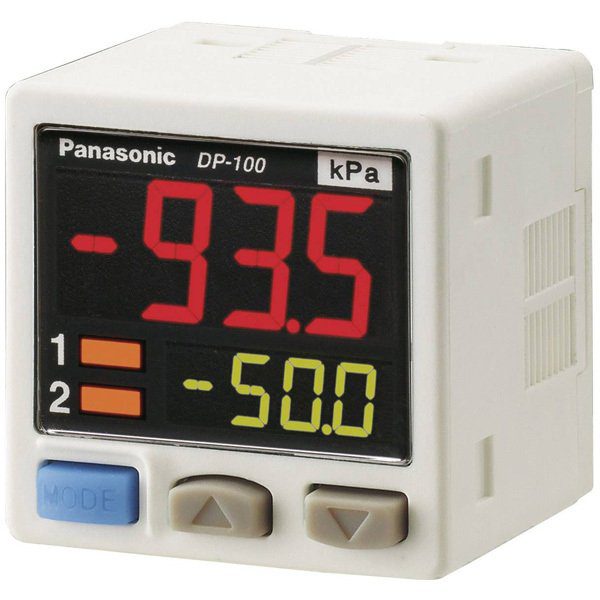

Panasonic DP-101-E-P-J Dijital Basınç Sensörü

Panasonic DP-101-E-P-J Dijital Basınç Sensörü DP-100 serisine ait PNP açık kolektör çıkışlı ve çift LCD göstergeli bir basınç kontrol cihazıdır. -100 0 ile +100 0 kPa nominal basınç aralığında negatif ve pozitif gösterge basıncını izlemek için kullanılan sensör ölçülen değeri ayarlanabilir eşiklerle karşılaştırarak otomasyon sistemine dijital anahtarlama sinyali aktarır. Avrupa tipi G1/8 basınç bağlantısı ve konnektörlü bağlantı kablosu içermeyen -J varyantı DP-101-E-P-J modelinin mekanik bağlantı ve sipariş açısından ayırt edici özellikleridir.

DP-101-E-P-J özellikle vakumla çalışan pnömatik ekipmanlarda ve düşük basınçlı hava hatlarında belirli bir basınç seviyesine ulaşılıp ulaşılmadığının kontrol edilmesi için değerlendirilebilir. Cihazın çift ekranlı tasarımı anlık ölçüm değerinin ve ayarlanan basınç eşiğinin aynı anda görüntülenmesini sağlar. PNP çıkış yapısı ise uygun PLC dijital girişleriyle basınç durumunun ilişkilendirilmesine olanak tanır.

DP-101-E-P-J Sensörünün G1/8 Bağlantılı Tasarımı

Panasonic DP-101-E-P-J modelinde G1/8 erkek dişli basınç bağlantısı bulunur. G tipi paralel diş standardı özellikle Avrupa tipi pnömatik bağlantı elemanlarının kullanıldığı makine sistemlerinde önemli bir mekanik seçim kriteridir.

G1/8 bağlantı sensörün uygun pnömatik bağlantı parçası üzerinden hava hattına veya vakum devresine yerleştirilmesini sağlar. Bağlantı noktasındaki sızdırmazlık düzeni kullanılacak fitting ve mevcut tesisatın geometrisiyle birlikte değerlendirilir.

DP-100 serisinde farklı port standartlarına sahip modeller bulunması nedeniyle DP-101-E-P-J yalnızca ölçüm aralığına göre değil bağlantı dişinin mevcut sistemle uyumuna göre de seçilir. Özellikle makine bakımında aynı port standardının korunması mekanik entegrasyonun önemli bir parçasıdır.

Panasonic DP-101-E-P-J Teknik Özellikleri

Teknik Özellik	Değer
Marka	Panasonic
Stok kodu	DP-101-E-P-J
Ürün serisi	DP-100
Ürün tipi	Çift ekranlı dijital basınç sensörü
Basınç ölçüm türü	Gösterge basıncı
Nominal basınç aralığı	-100 0 ile +100 0 kPa
Basınç ayar aralığı	-101 0 ile +101 0 kPa
Basınca dayanım	500 kPa
Uygun akışkan	Korozif olmayan gazlar
Besleme gerilimi	12–24 V DC ±%10
Karşılaştırma çıkışı	PNP açık kolektör transistör
Maksimum kaynak akımı	100 mA
Çıkış çalışma biçimi	NO / NC seçilebilir
Anahtarlama modları	EASY histerezis pencere karşılaştırma
Tekrarlanabilirlik	±%0 1 F.S. (±2 digit dahilinde)
Seçilebilir tepki süresi	2 5–5.000 ms
Gösterge	4 + 4 haneli üç renkli LCD
Ekran yenileme süresi	250 / 500 / 1.000 ms
Basınç bağlantısı	G1/8 erkek diş
Elektrik bağlantısı	Konnektörlü
Kablo tedarik biçimi	Bağlantı kablosu dahil değil (-J)
Koruma sınıfı	IP40
Çalışma ortam sıcaklığı	-10 ile +50 °C

PNP Karşılaştırma Çıkışıyla Basınç Durumunun Bildirilmesi

DP-101-E-P-J modelinin PNP açık kolektör transistör çıkışı ölçülen basıncın tanımlanan kontrol koşuluna ulaşmasıyla dijital sinyal oluşturur. Bu çıkış yapısı pozitif anahtarlama sinyali kabul eden uygun PLC dijital giriş modülleriyle kullanılabilir.

Örneğin vakumla çalışan bir taşıma mekanizmasında sensör emiş hattındaki negatif basınç değerini izler. Vakum seviyesi ayarlanan eşik değerine ulaştığında PNP çıkışın durum değiştirmesi kontrol sisteminin tutma koşulunu değerlendirmesine yardımcı olur.

Sensörün normalde açık veya normalde kapalı çalışma mantığıyla yapılandırılabilmesi kontrol yazılımında kullanılacak sinyal durumunun uygulamaya göre belirlenmesini sağlar. Böylece DP-101-E-P-J yalnızca basınç ölçüm cihazı olarak değil pnömatik prosesin dijital kontrol elemanı olarak da görev yapabilir.

Basınç Anahtarlama Modlarının Çalışma Farkları

DP-101-E-P-J basınç eşiklerinin kontrolü için EASY histerezis ve pencere karşılaştırma modlarını destekler. Her mod ölçülen basınç ile ayarlanan kontrol değerinin farklı bir mantıkla değerlendirilmesini sağlar.

EASY Modu ile Temel Basınç Eşiği Kontrolü

EASY modu tek bir basınç referansı üzerinden anahtarlama gereken uygulamalarda kullanılır. Belirlenen eşik değerine göre sensörün dijital çıkışı kontrol edilir. Vakum oluşumunun izlenmesi veya belirli bir hava basıncına ulaşıldığının bildirilmesi bu çalışma biçimine örnek gösterilebilir.

Histerezis Moduyla Açma ve Kapama Noktalarının Ayrılması

Histerezis modu çıkışın aktif ve pasif olduğu basınç noktaları arasında fark tanımlanmasını sağlar. Bu özellik basıncın kontrol eşiği çevresinde küçük değişimler gösterdiği sistemlerde çıkış davranışının düzenlenmesine yardımcı olur.

Pencere Karşılaştırma Moduyla Çalışma Aralığı İzleme

Pencere karşılaştırma modu alt ve üst basınç sınırlarının birlikte değerlendirilmesini sağlar. Bu sayede basınç değerinin tanımlanan aralık içerisinde bulunması otomasyon sistemi tarafından bir kontrol koşulu olarak kullanılabilir.

-J Kablo Varyantının Bakım ve Sipariş Süreçlerindeki Önemi

DP-101-E-P-J model kodundaki -J uzantısı sensörün konnektörlü bağlantı kablosu olmadan sunulduğunu belirtir. Bu ayrıntı özellikle mevcut sensörün değiştirildiği veya kablo bağlantısının makine tasarımına göre ayrıca hazırlandığı uygulamalarda önemlidir.

DP-100 serisi için kullanılan CN-14A-C2 2 metre uzunluğunda konnektörlü bağlantı kablosu seçeneğidir. Elektriksel bağlantı hazırlanırken sensör konnektörü kontrol panosuna olan mesafe ve kablonun makine üzerindeki güzergâhı dikkate alınır.

DP-101-E-P-J ile DP-101-E-P arasındaki sipariş farkı bağlantı kablosunun ürün kapsamına dahil olup olmamasıdır. Bu nedenle bakım ve yedek parça taleplerinde tam stok kodunun belirtilmesi ihtiyaç duyulan ürün bileşeninin doğru tanımlanmasını sağlar.

Çift Dijital Gösterge ile Basınç Ayarlarının Takibi

Panasonic DP-101-E-P-J dört haneli ana gösterge ve dört haneli yardımcı göstergeden oluşan çift LCD ekran yapısına sahiptir. Ana ekranda ölçülen basınç değeri görüntülenirken yardımcı ekran üzerinden ayar parametreleri takip edilebilir.

Üç renkli gösterge özelliği ölçüm ve kontrol durumlarının görsel olarak ayırt edilmesini kolaylaştırır. Özellikle sensörün makine üzerinde doğrudan görülebildiği uygulamalarda operatörün basınç seviyesini kontrol etmesi için ayrı bir dijital gösterge kullanılması gerekmeyebilir.

250 500 ve 1.000 ms ekran yenileme seçenekleri ölçüm bilgisinin görüntülenme hızının ayarlanmasına olanak tanır. Ekran yenileme süresi ile sensörün karşılaştırma çıkışı tepki süresi farklı işlevlere sahip olduğundan kontrol çevrimi değerlendirilirken bu iki parametre ayrı ele alınır.

Vakum ve Pozitif Basınç Uygulamalarında DP-101-E-P-J

DP-101-E-P-J modelinin negatif ve pozitif basınç değerlerini kapsayan nominal aralığı farklı pnömatik kontrol noktalarında kullanılmasına imkân verir. Vakum uygulamalarında emiş hattındaki basınç seviyesi pozitif basınç uygulamalarında ise hava hattındaki basınç durumu izlenebilir.

Vakumla parça tutma sistemlerinde sensör tutma işlemi için gerekli basınç seviyesinin oluşmasını kontrol etmek amacıyla değerlendirilebilir. Basınç değeri tanımlanan eşikle karşılaştırılarak PLC girişine kontrol bilgisi aktarılır.

Pozitif basınç tarafında ise düşük basınçlı pnömatik devrelerde basınç seviyesinin izlenmesi ve belirli bir kontrol değerine ulaşıldığının bildirilmesi mümkündür. Bu uygulamalarda sensörün ölçüm aralığı prosesin gerçek çalışma basıncıyla eşleştirilir.

DP-101-E-P-J Tepki Süresinin Makine Çevrimine Etkisi

DP-101-E-P-J modelinde karşılaştırma çıkışı için 2 5 ms ile 5.000 ms arasında seçilebilir tepki süreleri bulunur. Bu ayar basınç değişiminin dijital çıkış durumuna yansıma hızını belirler.

Hızlı çevrimlerle çalışan pnömatik sistemlerde kısa tepki süreleri basınç koşulunun kontrol sistemine hızlı aktarılmasını sağlar. Daha yavaş değişen veya dalgalanma gösteren basınç süreçlerinde ise farklı tepki süresi seçenekleri değerlendirilebilir.

Tepki süresi seçimi sensörün ölçüm yaptığı basınç noktasının dinamik davranışıyla ilişkilidir. Böylece DP-101-E-P-J farklı makine çevrimlerine göre yapılandırılabilen bir basınç kontrol elemanı olarak kullanılabilir.

Panasonic DP-101-E-P-J Fiyat Stok ve Türkiye’de Yetkili Distribütör Tedariki

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) Panasonic sensör ürünlerinin satış sipariş ve proje bazlı tedarik süreçlerinde hizmet sunmaktadır (Panasonic Sensör – ISAC). DP-101-E-P-J dijital basınç sensörü için güncel fiyat stok durumu ve sipariş koşulları hakkında bilgi alınabilir.

DP-101-E-P-J satın alma talebinde ürün kodu ihtiyaç adedi ve bağlantı kablosu gereksiniminin belirtilmesi teklif kapsamının doğru oluşturulmasını sağlar. ISAC üzerinden DP-101-E-P-J fiyat teklifi talep edebilirsiniz.

DP-101-E-P-J ile Diğer DP-100 Modellerinin Ayrımı

DP-100 serisinde model seçimini belirleyen başlıca unsurlar basınç aralığı çıkış tipi port standardı fonksiyon yapısı ve bağlantı kablosunun ürün kapsamıdır. DP-101-E-P-J bu özellikler içerisinde PNP karşılaştırma çıkışı G1/8 bağlantı ve kablosuz tedarik biçimiyle tanımlanır.

DP-101-E-P modelinde standart bağlantı kablosu bulunurken DP-101-E-P-J varyantında kablo ayrı seçilir. NPN çıkışlı alternatiflerle karşılaştırıldığında ise elektriksel anahtarlama yapısı farklıdır. Bu nedenle mevcut bir sensörün değiştirilmesi sırasında yalnızca basınç aralığının değil çıkış tipinin ve port standardının da eşleştirilmesi gerekir.

Panasonic ürün ailesindeki diğer seçenekleri incelemek için Panasonic basınç sensörleri modelleri ve özellikleri sayfasından farklı sensör çözümlerini değerlendirebilirsiniz.

Panasonic DP-101-E-P-J Dijital Basınç Sensörü Hakkında Sık Sorulan Sorular

DP-101-E-P-J hangi basınç bağlantısına sahiptir?

DP-101-E-P-J G1/8 erkek dişli Avrupa tipi basınç portuna sahiptir. Bu bağlantı uygun G1/8 pnömatik bağlantı elemanlarıyla kullanılır.

DP-101-E-P-J NPN mi PNP mi?

Panasonic DP-101-E-P-J PNP açık kolektör transistör karşılaştırma çıkışına sahip bir dijital basınç sensörüdür.

DP-101-E-P-J ile DP-101-E-P arasındaki fark nedir?

DP-101-E-P-J konnektörlü bağlantı kablosu dahil olmayan varyanttır. DP-101-E-P ise standart bağlantı kablosuyla sunulan modeldir.

DP-101-E-P-J vakum basıncını ölçebilir mi?

Evet. -100 0 ile +100 0 kPa nominal ölçüm aralığı sayesinde negatif gösterge basıncının izlendiği vakum uygulamalarında kullanılabilir.

DP-101-E-P-J analog çıkış sunar mı?

DP-101-E-P-J dijital karşılaştırma çıkışlı standart modeldir. Analog ölçüm sinyali gereken uygulamalar için DP-100 serisinin çok fonksiyonlu modelleri değerlendirilebilir.

DP-101-E-P-J hangi besleme gerilimiyle çalışır?

DP-101-E-P-J 12–24 V DC ±%10 besleme gerilimiyle çalışır.

DP-101-E-P-J nereden satın alınabilir?

Panasonic DP-101-E-P-J dijital basınç sensörü için güncel fiyat stok ve tedarik bilgileri Panasonic’in Türkiye yetkili distribütörü ISAC üzerinden talep edilebilir.

Sonuç: Panasonic DP-101-E-P-J Dijital Basınç Sensörü ile G1/8 Bağlantılı PNP Basınç İzleme

Panasonic DP-101-E-P-J Dijital Basınç Sensörü G1/8 bağlantı standardına sahip pnömatik sistemlerde vakum ve düşük pozitif basınç değerlerinin izlenmesi için tercih edilebilecek bir modeldir. PNP karşılaştırma çıkışı çift LCD ekranı ve seçilebilir basınç anahtarlama modları sayesinde ölçüm bilgisini otomasyon kontrolüne dönüştürür. Bağlantı kablosu dahil olmayan -J varyantı ise mevcut kablo altyapısının kullanıldığı veya kablo seçiminin ayrı yapıldığı projelerde sipariş esnekliği sağlar. DP-101-E-P-J mekanik bağlantı standardı ve elektriksel çıkış yapısı belirli olan uygulamalarda doğru sensör seçimini destekleyen kompakt bir Panasonic basınç kontrol çözümüdür.
