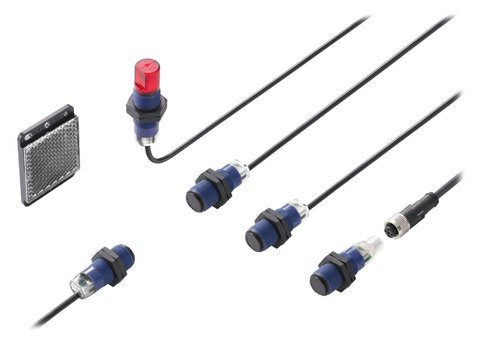

Panasonic CY-122A-Z Fotoelektrik Sensör

Panasonic CY-122A-Z CY-100 serisi içerisinde yer alan silindirik gövdeli difüz reflektif algılama prensibine sahip ve hassasiyet ayarı bulunan bir fotoelektrik sensördür. CY-122A ailesi Light-ON çalışma karakteristiğiyle tanımlanır ve standart algılama yönüne sahip modeller arasında yer alır. 600 mm’ye kadar algılama mesafesi sayesinde üretim makinelerinde konveyör uygulamalarında ve endüstriyel otomasyon sistemlerinde nesne varlığının temassız olarak belirlenmesine yönelik kullanılabilir.

CY-122A-Z seçiminde yalnızca algılama mesafesine bakılmamalıdır. Sensörün NPN çıkış yapısı 12–24 V DC besleme gereksinimi hedef nesnenin optik özellikleri ve montaj koşulları kontrol sistemiyle birlikte değerlendirilmelidir. Panasonic tarafından üretimi sonlandırılmış bir model olması nedeniyle yeni projelerde ürünün tedarik durumu ve olası alternatifleri ayrıca değerlendirilmelidir.

CY-122A-Z Algılama Yapısı ve Uygulama Avantajı

CY-122A-Z difüz reflektif çalışma prensibinde hedef nesneden geri yansıyan ışığı değerlendirerek algılama gerçekleştirir. Ayrı bir reflektör veya karşılıklı verici-alıcı kurulumu gerektirmeyen bu yapı özellikle sensörün karşı tarafına ek ekipman yerleştirmenin uygun olmadığı makine tasarımlarında montajı kolaylaştırabilir.

Modelde bulunan hassasiyet ayarı uygulamanın hedef nesnesine ve kurulum mesafesine göre algılama seviyesinin düzenlenmesine imkân verir. Panasonic’in CY-100 serisi teknik verilerinde CY-122A grubunun algılama mesafesi 200 × 200 mm beyaz mat kâğıt referans hedefi kullanılarak 600 mm olarak belirtilmektedir. Gerçek algılama performansı hedefin rengi yüzey yapısı şeffaflığı boyutu ve optik yansıtma karakteristiğine bağlı olarak değişebileceğinden özellikle yarı saydam ve şeffaf nesnelerde uygulama testi yapılması önemlidir.

Panasonic CY-122A-Z Teknik Özellikleri

600 mm Algılama Mesafesi Ne Anlama Gelir?

CY-122A-Z için belirtilen 600 mm değeri mutlak olarak her nesnenin 600 mm mesafeden algılanacağı anlamına gelmez. Bu değer Panasonic’in belirlediği referans koşullarında 200 × 200 mm beyaz mat kâğıt kullanılarak tanımlanmıştır. Difüz reflektif sensörlerde hedef yüzeyden sensöre geri dönen ışık miktarı algılama performansını doğrudan etkilediği için koyu renkli küçük parlak yarı saydam veya şeffaf nesnelerde kullanılabilir mesafe farklılaşabilir.

Bu nedenle CY-122A-Z özellikle mevcut bir makinedeki sensörün değiştirilmesi amacıyla seçiliyorsa yalnızca ürün kodunun değil sensör ile hedef arasındaki gerçek çalışma mesafesinin ve algılanacak malzemenin de kontrol edilmesi doğru ürün seçimini destekler.

NPN Çıkış ve Kontrol Sistemi Uyumluluğu

CY-122A-Z NPN açık kolektör transistor çıkış yapısına sahiptir. Sensör maksimum 100 mA sink akımı destekler ve çıkış için uygulanabilecek gerilim 24 V DC veya daha azdır. PLC veya başka bir kontrol ekipmanına bağlantı yapılırken giriş devresinin NPN sensörlerle elektriksel olarak uyumlu olması gerekir.

Panasonic CY-122A-Z yerine farklı bir CY-100 modeli veya güncel bir fotoelektrik sensör değerlendiriliyorsa NPN/PNP çıkış tipi kritik seçim kriterlerinden biridir. Mekanik olarak benzer görünen PNP çıkışlı bir model mevcut NPN giriş yapısının doğrudan eşdeğeri olarak kabul edilmemelidir.

Endüstriyel Ortam Koşullarında Kullanım

IP67 koruma sınıfı CY-122A-Z’nin endüstriyel makine ortamlarında kullanımını destekleyen özelliklerden biridir. Üretici tarafından belirtilen çalışma ortamı sıcaklığı -25 °C ile +55 °C arasındadır. Sensör gövdesinde PBT lens bölümünde ise PMMA malzeme kullanılmıştır.

Bununla birlikte IP67 sınıfı sensörün her türlü kimyasal veya çevresel koşulda kullanılabileceği anlamına gelmez. Panasonic kullanım uyarılarında aşırı buhar toz korozif gaz ve doğrudan kimyasal maruziyet bulunan ortamlar için dikkat edilmesi gerektiğini belirtmektedir. Kurulumda yüksek gerilim ve güç hatlarıyla sensör kablosunun aynı güzergâhta taşınmaması da elektromanyetik parazit kaynaklı hatalı algılamaların önlenmesi açısından önemlidir.

CY-122A-Z Seçerken Kontrol Edilmesi Gereken Noktalar

• Kontrol sisteminin NPN açık kolektör sensör çıkışını destekleyip desteklemediği kontrol edilmelidir.
• 12–24 V DC besleme geriliminin sensörün çalışma aralığıyla uyumlu olduğu doğrulanmalıdır.
• 600 mm algılama mesafesinin referans hedef koşulunda verildiği dikkate alınmalı gerçek nesneyle test yapılmalıdır.
• Light-ON çalışma mantığının makinenin kontrol senaryosuna uygunluğu değerlendirilmelidir.
• Hedef nesnenin rengi yüzeyi boyutu ve ışık geçirgenliği algılama güvenilirliği açısından incelenmelidir.
• Mevcut sistemde değişim yapılacaksa elektrik bağlantısının yanı sıra mekanik montaj ölçüleri de karşılaştırılmalıdır.
• Ürünün üretiminin sonlandırılmış olması nedeniyle stok ve uzun vadeli yedek parça stratejisi göz önünde bulundurulmalıdır.

CY-122A-Z Hangi Uygulamalarda Değerlendirilebilir?

CY-122A-Z, konveyör üzerinde nesne varlığının kontrolü makine içerisinde parça pozisyonunun belirlenmesi ürün geçişinin algılanması ve uygun optik koşullarda farklı yüzey özelliklerine sahip hedeflerin temassız tespiti gibi uygulamalarda değerlendirilebilir. Difüz reflektif yapı sayesinde hedefin karşı tarafına reflektör veya ayrı alıcı yerleştirilmesi gerekmez.

Daha fazla ürün seçeneğini karşılaştırmak için Panasonic fotoelektrik sensörler kategorisi incelenebilir. Algılama prensibi ve uygulamaya göre model belirleme konusunda teknik karşılaştırma yapmak isteyen kullanıcılar için fotoelektrik sensör seçimi içeriği de ürün değerlendirme sürecini destekleyebilir.

CY-122A-Z Tedarik ve Muadil Ürün Değerlendirmesi

Panasonic’in resmi ürün kayıtlarında CY-122A-Z üretimi sonlandırılmış CY-100 serisi ürün olarak gösterilmektedir. Bu nedenle CY-122A-Z fiyat stok ve tedarik araştırmasında ürünün güncel bulunabilirliği ayrıca teyit edilmelidir. Panasonic’in resmi ürün kaydında bu model için önerilen doğrudan bir ikame ürün belirtilmemektedir, bu nedenle muadil seçimi yalnızca benzer algılama mesafesine göre yapılmamalıdır.

Mevcut CY-122A-Z sensörünün değiştirilmesi veya yeni bir sensör çözümüne geçilmesi gerekiyorsa ISAC ile ürün kodu hedef nesne yaklaşık algılama mesafesi besleme gerilimi ve PLC giriş yapısı paylaşılabilir. Bu bilgiler üzerinden elektriksel ve uygulama uyumluluğu dikkate alınarak teknik ürün değerlendirmesi tedarik ve teklif süreci yürütülebilir.

Sık Sorulan Sorular

Panasonic CY-122A-Z nasıl bir sensördür?

CY-122A-Z CY-100 serisine ait silindirik gövdeli ve difüz reflektif çalışma prensibine sahip bir fotoelektrik sensördür. Model hassasiyet ayarı sunar ve Light-ON çalışma karakteristiğine sahiptir.

CY-122A-Z algılama mesafesi kaç mm’dir?

Panasonic CY-122A-Z için nominal algılama mesafesi 600 mm’dir. Bu değer 200 × 200 mm beyaz mat kâğıt referans hedefiyle tanımlandığından gerçek uygulamadaki algılama mesafesi nesnenin optik özelliklerine bağlı olarak değişebilir.

CY-122A-Z NPN mi PNP mi?

CY-122A-Z NPN açık kolektör transistor çıkışlıdır. Maksimum sink akımı 100 mA olduğundan bağlanacağı PLC veya kontrol cihazının giriş yapısıyla uyumluluk kontrol edilmelidir.

CY-122A-Z hangi besleme gerilimiyle çalışır?

Sensör 12–24 V DC ±%10 besleme aralığında çalışır. Güç kaynağının gerilim karakteristiğinin üreticinin belirttiği sınırlar içinde olması gerekir.

CY-122A-Z şeffaf nesneleri algılayabilir mi?

Üretici teknik verilerinde opak yarı saydam ve şeffaf nesneler algılanabilir hedefler arasında gösterilmektedir. Ancak şeffaf ve yarı saydam hedeflerde gerçek sensör ve gerçek nesne kullanılarak algılama doğrulaması yapılması önerilir.

CY-122A-Z koruma sınıfı nedir?

Panasonic CY-122A-Z IEC kapsamında IP67 koruma sınıfına sahiptir. Bununla birlikte kimyasallar korozif gazlar ve üreticinin izin vermediği çevresel koşullar için IP derecesi tek başına uygunluk göstergesi olarak değerlendirilmemelidir.

Panasonic CY-122A-Z üretimde mi?

Hayır. Panasonic’in resmi ürün kayıtlarında CY-122A-Z üretimi sonlandırılmış (discontinued) CY-100 serisi model olarak gösterilmektedir ve son sipariş tarihi 14 Temmuz 2023 olarak belirtilmiştir.

CY-122A-Z yerine hangi sensör kullanılabilir?

Panasonic’in resmi CY-122A-Z kaydında önerilen doğrudan bir ikame model belirtilmemektedir. Muadil seçiminde 600 mm algılama kapasitesinin yanı sıra difüz reflektif prensip NPN çıkış Light-ON çalışma besleme gerilimi mekanik montaj ve hedef nesne özellikleri birlikte karşılaştırılmalıdır.

CY-122A-Z fiyat ve stok bilgisi nasıl alınır?

CY-122A-Z üretimi sonlandırılmış bir ürün olduğundan fiyat ve stok durumu mevcut tedarik koşullarına göre değişebilir. Güncel stok teklif teknik uygunluk veya alternatif ürün değerlendirmesi için CY-122A-Z ürün koduyla ISAC satış ve teknik destek ekibiyle iletişime geçebilirsiniz.
