Ürün Açıklaması

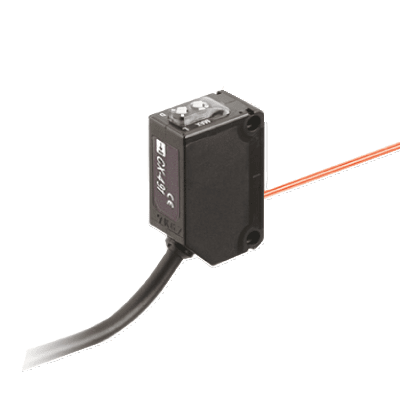

Panasonic CX-491-P-C05 Fotoelektrik Sensör

Panasonic CX-491-P-C05 CX-400 Ver.2 serisinin polarizasyon filtreli reflektörlü fotoelektrik sensör modellerinden biridir. Modeli aynı serideki NPN varyantlardan ayıran temel elektriksel özellik PNP açık kolektör çıkışıdır. CX-491-P-C05 RF-230 reflektör ile 3 m algılama mesafesi 12–24 V DC besleme ve 1 ms veya daha kısa tepki süresi sunar. Model seçiminde özellikle PNP kontrol mimarisi reflektörün yerleşebileceği mekanik alan ve algılanacak nesnenin optik özellikleri birlikte değerlendirilmelidir.

CX-491-P-C05 Modelinde PNP Çıkış Neden Önemlidir?

CX-491-P-C05 seçiminde ilk kontrol edilmesi gereken noktalardan biri PNP açık kolektör çıkıştır. Sensörün maksimum source akımı 100 mA’dır ve çıkış ile +V arasında uygulanabilir gerilim 30 V DC veya daha azdır. Bu elektriksel yapı nedeniyle sensörün bağlanacağı PLC kontrol modülü veya dijital giriş devresinin PNP sensörlerle uyumlu olması gerekir.

Özellikle mevcut bir makinede sensör değişimi yapılırken CX-491 ailesindeki benzer kodlar arasında yalnızca algılama mesafesine göre seçim yapılmamalıdır. NPN ve PNP varyantların algılama özellikleri benzer olsa bile çıkış devreleri farklıdır. Bu nedenle CX-491-P-C05 PNP çıkış gerektiren kontrol mimarileri için değerlendirilmelidir.

Panasonic CX-491-P-C05 Teknik Özellikleri

Reflektörlü Optik Düzen Makine Tasarımını Nasıl Etkiler?

CX-491-P-C05 karşılıklı tip sensörlerdeki gibi iki aktif sensör ünitesinin karşılıklı yerleştirilmesini gerektirmez. Sensör bir tarafa reflektör ise optik eksenin karşı tarafına monte edilir. Sensörden gönderilen kırmızı ışık reflektörden geri döner ve hedef nesnenin bu ışık yolunu değiştirmesi algılama sinyalinin oluşturulmasını sağlar.

Bu düzen özellikle makinenin karşı tarafına elektrik kablosu götürmenin istenmediği uygulamalarda dikkate alınabilir. Ancak reflektörün mekanik olarak sabitlenebileceği uygun bir yüzey bulunması gerekir. Sensör ve reflektör hizasının korunması da çalışma kararlılığını doğrudan etkileyen uygulama kriterlerinden biridir.

3 m Algılama Mesafesinde RF-230’un Rolü

CX-491-P-C05 için belirtilen 3 m algılama mesafesi RF-230 reflektör kullanılarak tanımlanmıştır. Aynı şekilde Ø50 mm veya daha büyük opak yarı saydam ya da parlak yüzeyli nesnelere ilişkin algılanabilir nesne bilgisi de RF-230 koşuluna bağlıdır. Bu nedenle sensörün katalog mesafesi reflektörden bağımsız sabit bir değer olarak değerlendirilmemelidir.

Uygulama 3 m sınırına yaklaşıyorsa sensör-reflektör hizası titreşim hedef nesnenin boyutu ve yüzey davranışı daha kritik hale gelir. Panasonic de reflektörlü modeller için gerçek sensör ve hedef nesneyle algılama doğrulaması yapılmasını belirtmektedir. Seri üretime geçmeden önce gerçek makine koşullarında yapılacak test optik tasarımın güvenilirliğini değerlendirmeye yardımcı olur.

Polarizasyon Filtresi Parlak Yüzeylerde Ne Sağlar?

CX-491-P-C05’in polarizasyon filtreli yapısı özellikle metalik veya parlak yüzeyli hedeflerin bulunduğu reflektörlü uygulamalarda önem kazanır. Reflektörlü bir sensörde hedef nesnenin yüzeyinden sensöre geri dönebilecek ışık bazı koşullarda algılama güvenilirliğini etkileyebilir. Polarizasyon filtresi reflektörden beklenen geri dönüş ile istenmeyen yansımaların ayrıştırılmasına yardımcı olur.

Bununla birlikte polarizasyon filtresi her parlak nesnenin tüm açılarda ve koşullarda sorunsuz algılanacağı anlamına gelmez. Nesnenin yüzey geometrisi sensöre göre açısı reflektör konumu ve çevredeki diğer yansıtıcı bileşenler gerçek performansı etkileyebilir. Özellikle yüksek parlaklıktaki hedeflerde gerçek ürün üzerinden doğrulama yapılması doğru yaklaşımdır.

Light-ON ve Dark-ON Seçimi

CX-491-P-C05 üzerinde Light-ON ve Dark-ON çalışma modları arasında seçim yapılabilir. Böylece sensör çıkışının ışık alma durumuna göre hangi koşulda aktif olacağı makinenin kontrol mantığına uygun biçimde belirlenebilir. Bu fonksiyon yeni makine tasarımında esneklik sağladığı gibi bakım sırasında mevcut bir sensörün değiştirilmesinde de önem taşır.

Değişim uygulamasında eski sensörün yalnızca PNP olması yeterli bir eşleşme kriteri değildir. Mevcut sistemin Light-ON veya Dark-ON çalışma mantığı da kontrol edilmeli ve CX-491-P-C05 devreye alınırken makinenin beklediği sinyal davranışı korunmalıdır.

CX-491-P-C05 Hızlı Üretim Hatlarına Uygun mu?

CX-491-P-C05 için tepki süresi 1 ms veya daha azdır. Bu değer konveyörde geçen parçaların tespit edilmesi ürün varlık kontrolü veya belirli sayma uygulamaları gibi hareketli proseslerde sensörün değerlendirilmesine olanak verir. Ancak bir fotoelektrik sensörün hızlı bir hatta uygunluğunu yalnızca tepki süresi belirlemez.

Nesnenin algılama ekseninde kalma süresi, hat hızı ve nesnenin hareket yönündeki fiziksel boyutuyla ilişkilidir. PLC giriş filtresi kontrol programının çevrim süresi ve sinyal işleme mantığı da toplam sistem performansına etki eder. Bu nedenle çok hızlı hatlarda 1 ms sensör tepki süresi kontrol sisteminin zamanlama değerleriyle birlikte değerlendirilmelidir.

IP67 Koruma Sınıfı ve Endüstriyel Ortam Koşulları

Panasonic CX-491-P-C05 IEC’ye göre IP67 koruma sınıfına sahiptir. Sensörün çalışma ortam sıcaklığı -25 °C ile +55 °C arasında çalışma nemi ise %35–85 RH aralığındadır. Üretici sıcaklık değerlerini yoğuşma veya buzlanma oluşmaması koşuluyla belirtmektedir.

IP67 derecesi ürünün çevresel dayanımı hakkında önemli bilgi verse de proses uygunluğunun tamamını tanımlamaz. PBT gövde ve akrilik lensin uygulamada bulunabilecek kimyasallar yağlar veya temizleme maddeleriyle uyumu ayrıca kontrol edilmelidir. Benzer şekilde sensör alıcı yüzeyine ulaşan yoğun ortam ışığı optik çalışma koşulları açısından değerlendirilmelidir.

CX-491-P-C05 Seçimi İçin Kritik Kontrol Noktaları

Bu model için seçim sürecinin PNP çıkış gereksinimiyle başlaması ardından optik ve mekanik koşulların değerlendirilmesi pratik bir yaklaşım sağlar. Özellikle mevcut bir sensörün yerine kullanılacaksa kablo bağlantısı ve kontrol sinyalinin yanı sıra reflektörlü çalışma düzeninin de aynı olması gerekir.

• PLC veya kontrol modülünün PNP sensör çıkışını desteklemesi
• 12–24 V DC besleme geriliminin mevcut olması
• Sensör ile reflektör arasındaki mesafenin uygulamaya uygun olması
• RF-230 veya kullanılacak reflektörün doğru konumlandırılabilmesi
• Hedef nesnenin boyut ve yüzey özelliklerinin değerlendirilmesi
• Light-ON veya Dark-ON çıkış mantığının belirlenmesi
• Hat hızı ile sensör ve PLC tepki sürelerinin birlikte kontrol edilmesi
• Sıcaklık nem ve koruma sınıfının proses ortamını karşılaması

CX-491-P-C05 İçin Muadil veya Alternatif Model Değerlendirmesi

CX-491-P-C05 yerine alternatif bir fotoelektrik sensör aranıyorsa ilk eşleştirme kriterleri reflektörlü ve polarizasyon filtreli çalışma prensibi ile PNP çıkış olmalıdır. Ardından algılama mesafesi hedef nesne özellikleri besleme gerilimi tepki süresi mekanik ölçüler ve bağlantı biçimi karşılaştırılmalıdır. Yalnızca 3 m algılama mesafesine sahip başka bir sensörün doğrudan muadil kabul edilmesi teknik açıdan yeterli değildir.

Aynı CX-400 Ver.2 ailesinde dahi model son ekleri bağlantı kablo ve aksesuar konfigürasyonlarında farklılık gösterebilir. Bu nedenle mevcut ürünün tam stok kodu üzerinden karşılaştırma yapılması özellikle bakım ve retrofit projelerinde yanlış varyant seçme riskini azaltır.

Panasonic CX-491-P-C05 Fiyat ve Tedarik Süreci

Panasonic CX-491-P-C05 güncel fiyatı stok durumu ve tedarik koşulları için ISAC ile iletişime geçilebilir. Projeye özel teknik değerlendirmede CX-491-P-C05 stok kodunun yanı sıra mevcut sensör modeli PLC giriş tipi sensör-reflektör mesafesi ve algılanacak nesnenin özelliklerinin paylaşılması doğru model seçimini destekler.

Farklı çıkış ve algılama seçeneklerini karşılaştırmak için Panasonic fotoelektrik sensörler ürün grubunu inceleyebilirsiniz. Uygulamanın reflektörlü karşılıklı veya cisimden yansımalı sensör gerektirip gerektirmediğini değerlendirmek için fotoelektrik sensör seçimi rehberinden yararlanabilirsiniz.

CX-491-P-C05 için teklif veya teknik ürün seçim desteği talep ederken PNP giriş gereksinimini çalışma mesafesini ve algılanacak nesnenin yüzey yapısını ISAC’a ileterek uygulamanıza yönelik değerlendirme talep edebilirsiniz.

Sık Sorulan Sorular

Panasonic CX-491-P-C05 hangi tip sensördür?

CX-491-P-C05 CX-400 Ver.2 serisine ait polarizasyon filtreli reflektörlü bir fotoelektrik sensördür. Sensör karşısında uygun bir reflektör kullanılarak nesne algılama gerçekleştirilir.

CX-491-P-C05 PNP mi NPN mi?

CX-491-P-C05 PNP açık kolektör transistör çıkışlıdır. Bu nedenle bağlanacağı PLC veya kontrol modülünün PNP sensör çıkışıyla uyumluluğu doğrulanmalıdır.

CX-491-P-C05 algılama mesafesi ne kadardır?

CX-491-P-C05 için algılama mesafesi RF-230 reflektör kullanıldığında 3 m’dir. Reflektör tipi ve gerçek montaj koşulları algılama performansı değerlendirilirken dikkate alınmalıdır.

CX-491-P-C05 parlak nesneleri algılayabilir mi?

Panasonic RF-230 kullanıldığında Ø50 mm veya daha büyük parlak yüzeyli nesneleri modelin algılanabilir hedefleri arasında belirtmektedir. Nesnenin gerçek yüzeyi ve geometrisi nedeniyle uygulama öncesinde algılama testi yapılması önemlidir.

CX-491-P-C05 hangi besleme gerilimiyle çalışır?

CX-491-P-C05 12–24 V DC ±%10 besleme gerilimiyle çalışır. Besleme ripple değeri P-P %10 veya daha az olmalıdır.

CX-491-P-C05 Light-ON ve Dark-ON destekliyor mu?

Evet CX-491-P-C05 üzerinde Light-ON veya Dark-ON çalışma modu seçilebilir. Seçim PLC programının ve makinenin beklediği sensör çıkış davranışına göre yapılmalıdır.

CX-491-P-C05 tepki süresi nedir?

CX-491-P-C05’in tepki süresi 1 ms veya daha azdır. Yüksek hızlı proseslerde sensör tepki süresinin yanında PLC giriş ve program çevrim süreleri de kontrol edilmelidir.

CX-491-P-C05 için alternatif sensör seçerken nelere bakılmalıdır?

Alternatif seçiminde PNP çıkış polarizasyon filtreli reflektörlü çalışma prensibi algılama mesafesi besleme gerilimi ve mekanik bağlantı özellikleri birlikte karşılaştırılmalıdır. Mevcut stok kodunun tamamı üzerinden teknik karşılaştırma yapılması daha güvenlidir.

CX-491-P-C05 fiyatı ve stok durumu nasıl öğrenilir?

Panasonic CX-491-P-C05 güncel fiyat stok ve tedarik bilgileri ISAC üzerinden sorgulanabilir. Uygulamaya uygunluk desteği gerekiyorsa mevcut sensör kodu PLC tipi ve çalışma mesafesi bilgilerinin de paylaşılması değerlendirmeyi kolaylaştırır.
