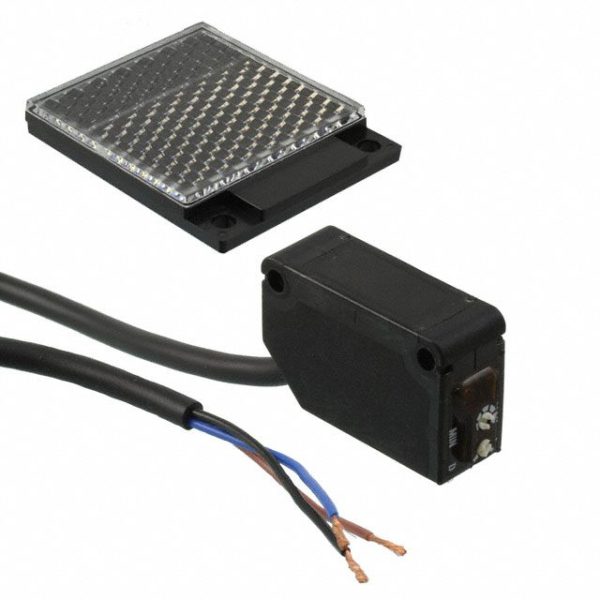

Panasonic CX-482-P 2 Metre PNP Reflektörlü Şeffaf Nesne Sensörü

Panasonic CX-482-P CX-400 Ver.2 serisinin şeffaf nesne algılamaya yönelik PNP açık kolektör çıkışlı reflektörlü fotoelektrik sensörüdür. RF-230 reflektör kullanılarak 0 1–2 metre algılama aralığında çalışır. Özellikle sensör ile reflektör arasında geniş bir geçiş alanı bulunan cam plastik ambalaj ve saydam ürün taşıma sistemlerinde nesne varlığını belirlemek amacıyla kullanılır.

CX-482-P modelinin belirleyici özelliği şeffaf malzemeler için geliştirilmiş optik algılama prensibini iki metrelik çalışma mesafesiyle birleştirmesidir. Nesne ışık hattından geçtiğinde reflektörden geri dönen kızılötesi ışığın seviyesinde oluşan değişim değerlendirilir. Algılama sonucu pozitif anahtarlama sinyali kabul eden PLC girişlerine PNP transistör çıkışı üzerinden aktarılabilir.

Bu model özellikle reflektörün karşı makine profiline yerleştirilmesi gereken geniş taşıma hatlarında değerlendirilebilir. Sensör seçimi sırasında hedef malzemenin ışık geçirgenliği reflektör konumu ve kontrol sisteminin giriş yapısı birlikte dikkate alınmalıdır. CX-482-P fiyatı stok durumu ve teslimat koşulları hakkında ISAC üzerinden teklif talep edilebilir.

Panasonic CX-482-P Teknik Özellikleri ve Çalışma Değerleri

Geniş Konveyörlerde Tek Taraflı Elektrik Bağlantısının Sağladığı Kolaylık

Geniş bir konveyörün iki tarafına ayrı verici ve alıcı yerleştirmek her iki noktaya da elektrik bağlantısı ulaştırılmasını gerektirebilir. CX-482-P’nin reflektörlü yapısında ise verici ve alıcı aynı sensör gövdesindedir. Karşı tarafta yalnızca RF-230 reflektör bulunur.

Bu özellik özellikle taşıma hattının karşı kenarında kablo kanalı veya elektrik bağlantı alanı bulunmayan makinelerde yararlı olabilir. Reflektör uygun bir mekanik bağlantı noktasına sabitlenerek optik hattın tamamlanmasını sağlar.

Örneğin yaklaşık 1 5 metre genişliğindeki bir taşıma sisteminde sensör bir tarafta reflektör diğer tarafta konumlandırılabilir. Ürünler iki bileşen arasından geçerken geri dönen ışığın değişimi algılanır.

Böyle bir uygulamada reflektörün konumu yalnızca mesafe açısından değil mekanik kararlılık bakımından da önemlidir. Taşıma hattındaki titreşimler veya reflektör bağlantısındaki yön değişiklikleri sensöre geri dönen ışık seviyesini etkileyebilir.

0 1–2 Metre Algılama Aralığı ile 0 8–2 Metre Montaj Mesafesi Arasındaki Fark

CX-482-P modelinde algılama mesafesi ve reflektörün önerilen fiziksel montaj aralığı birbirinden farklıdır. Üretici RF-230 reflektörle algılama mesafesini 0 1–2 metre olarak belirtirken reflektör montaj mesafesini 0 8–2 metre olarak tanımlar.

Bu ayrım makine tasarımında doğrudan önem taşır. Algılama aralığının 100 mm’den başlaması reflektörün bu uzaklığa yerleştirilmesinin uygun olduğu anlamına gelmez. CX-482-P için reflektörün montaj konumu belirlenirken 800 mm’lik alt sınır dikkate alınmalıdır.

Örneğin reflektörün sensörden 400 mm uzaklıkta bulunması gereken bir makinede CX-482-P yerine daha kısa reflektör montaj aralığına sahip bir model değerlendirilmesi uygun olabilir.

Bu nedenle CX-482-P yalnızca maksimum iki metrelik algılama mesafesi nedeniyle değil reflektörün en az 800 mm uzağa yerleştirilebildiği makine geometrilerinde tercih edilmelidir.

Saydam Malzemenin Optik Hattı Tamamen Kesmemesi Neden Önemlidir?

Şeffaf nesneler opak parçalardan farklı olarak ışığın bir bölümünü geçirir. Bir cam levha saydam plastik kap veya ince ambalaj filmi sensörün ışık hattına girdiğinde reflektöre ulaşan ve geri dönen ışık miktarında değişim meydana gelebilir.

Bu değişimin büyüklüğü malzemenin fiziksel ve optik özelliklerine bağlıdır. Örneğin kavisli bir PET şişenin yüzeyi ışığı farklı yönlere kırabilirken düz bir cam levha belirli açılarda farklı yansıma davranışı gösterebilir.

CX-482-P’nin şeffaf nesne algılamaya yönelik optik yapısı bu tür değişimlerin algılama sinyaline dönüştürülmesini destekler. Ancak malzemenin şeffaf olması tek başına algılama performansını belirlemez.

Hedef nesnenin ışık hattından hangi açıyla geçtiği sensör ile reflektör arasındaki konumu ve yüzeyinin ışığı nasıl etkilediği önemlidir. Bu nedenle ürün kontrol noktası nesnenin gerçek hareket güzergâhına göre belirlenmelidir.

PNP Çıkışlı Sensörlerde PLC Giriş Ortak Bağlantısının Önemi

CX-482-P PNP açık kolektör transistör çıkışı kullanır. Çıkış aktif olduğunda uygun elektriksel devreye pozitif besleme yönünden akım sağlar.

Bu özellik özellikle pozitif gerilimle aktif hale gelen PLC dijital girişleriyle bağlantı kurulmasını sağlar. Sensörün doğru çalışabilmesi için PLC girişinin ortak referansı ve beklediği sinyal polaritesi uygun olmalıdır.

Üç damarlı bağlantıda kahverengi iletken pozitif besleme mavi iletken 0 V ve siyah iletken çıkış sinyali için kullanılır. Sensörün besleme gerilimi 12–24 V DC’dir.

PNP çıkışın maksimum kaynak akımı 100 mA olduğundan bağlanacak elektriksel yük bu sınır içinde değerlendirilmelidir. Kontrol panosunda sensör sinyalinin bir dijital giriş üzerinden işlenmesi nesne geçişine bağlı sayma veya konum kontrolü gibi işlemler için kullanılabilir.

Bu modelin NPN çıkışlı CX-482 ile karıştırılmaması gerekir. İki ürünün optik çalışma sınıfı aynı olsa da çıkış transistörlerinin elektriksel davranışları farklıdır.

Uzun Optik Hatlarda Hassasiyet Ayarının Kararlılığa Etkisi

CX-482-P üzerinde sürekli değişken hassasiyet ayarı bulunur. Bu ayar reflektörden geri dönen ışığın hangi seviyede algılama durumunu değiştireceğini belirlemek için kullanılır.

Uzun optik hatlarda reflektörün hizası ortam koşulları ve hedef malzemenin ışık geçirgenliği sensörün aldığı ışık miktarını etkileyebilir. Bu nedenle hassasiyet ayarı yapılırken yalnızca nesnenin algılanması değil nesne bulunmadığı durumdaki kararlılık da değerlendirilir.

Yeşil LED kararlı ışık alma veya kararlı karanlık koşullarını gösterir. Turuncu LED ise çıkışın aktif olduğunu bildirir. Bu iki göstergenin farklı işlevlere sahip olması sensörün ayarlanması sırasında yararlıdır.

Örneğin şeffaf bir ürün geçişinde turuncu LED doğru şekilde anahtarlama yaparken yeşil göstergenin davranışı algılama koşullarının kararlılığı hakkında ek bilgi sağlayabilir.

Özellikle reflektör üzerinde kirlenme oluşabilecek uygulamalarda optik yüzeylerin temizliği önemlidir. Toz veya sıvı kalıntıları nesne bulunmadığında bile geri dönen ışık miktarını azaltabilir.

Light-ON ve Dark-ON Çıkış Seçeneklerinin Kontrol Programına Etkisi

Panasonic CX-482-P Light-ON ve Dark-ON çalışma modları arasında seçim yapılmasına olanak tanır. Light-ON modunda yeterli ışık alındığında çıkış aktif olur. Dark-ON modunda ise alınan ışık seviyesi algılama eşiğinin altına düştüğünde çıkış aktif hale gelir.

Bir ambalaj sayma sisteminde ürünün optik hattan geçişi sırasında pozitif çıkış sinyali oluşturulması isteniyorsa Dark-ON modu değerlendirilebilir. Kontrol programının reflektörden yeterli ışık alınan durumu izlemesi gerekiyorsa Light-ON seçilebilir.

Çıkış çalışma modu değiştirildiğinde sensörün PNP elektriksel karakteristiği değişmez. Değişen özellik optik durumun hangi koşulda çıkışı aktif hale getirdiğidir.

Bu ayrım özellikle mevcut sensörün değiştirilmesi sırasında önemlidir. Aynı PNP çıkış tipine sahip iki sensörün farklı Light-ON veya Dark-ON ayarlarında çalışması PLC programında farklı sonuçlar oluşturabilir.

CX-482-P Modelinin Mesafe Sınıfındaki Yeri

Panasonic CX-400 Ver.2 ailesinde şeffaf nesne algılama amacıyla farklı mesafe aralıklarına sahip reflektörlü modeller bulunur. CX-482-P bu grupta iki metreye kadar algılama sağlayan PNP varyantıdır.

CX-481-P 50–500 mm algılama aralığına sahiptir. CX-483-P ise 50–1000 mm mesafede çalışır. CX-482-P 100–2000 mm aralığıyla daha geniş optik hatlar için değerlendirilir.

Bu nedenle sensör seçimi yapılırken maksimum algılama mesafesi kadar minimum reflektör montaj mesafesi de dikkate alınmalıdır. Örneğin 300 mm genişliğindeki bir makinede kısa mesafeli model daha uygun olabilirken 1 6 metrelik bir optik hat için CX-482-P değerlendirilebilir.

Farklı Panasonic fotoelektrik sensör seçeneklerini incelemek için Panasonic fotoelektrik sensör modelleri kategorisi kullanılabilir.

IP67 Koruma ve Endüstriyel Montaj Koşullarının Değerlendirilmesi

CX-482-P PBT gövde ve polikarbonat lens yapısına sahiptir. IP67 koruma sınıfı uygun montaj koşullarında toza karşı koruma ve standardın tanımladığı geçici suya daldırma koşullarına dayanımı ifade eder.

Çalışma sıcaklığı -25 °C ile +55 °C arasındadır. Bu aralık yoğuşma veya buzlanma bulunmayan ortam koşulları için geçerlidir.

Üretim makinelerinde sensör kablosunun hareketli mekanik parçalardan korunması ve güç kablolarından kaynaklanabilecek elektriksel girişimlerin dikkate alınması gerekir. CX-482-P’nin standart kablosu 2 metre uzunluğundadır.

Daha uzun bağlantı gereksinimlerinde en az 0 3 mm² kesitli kabloyla toplam uzunluk 100 metreye kadar uzatılabilir. Bununla birlikte uzun kablo güzergâhlarında kontrol panosunun elektriksel yerleşimi ve sinyal hatlarının korunması önemlidir.

Otomatik girişim önleme fonksiyonu iki sensörün yakın konumda kullanılmasını destekler. Ancak her sensörün kendi reflektörüne doğru hizalanması mekanik montajın temel gereksinimidir.

Panasonic CX-482-P Fiyat Stok ve Geniş Mesafeli Sensör Satın Alma

Panasonic markasının Türkiye’deki tek yetkili distribütörü ISAC (İstanbul Sensörler) CX-482-P PNP reflektörlü fotoelektrik sensör için kurumsal fiyatlandırma sipariş ve tedarik taleplerini değerlendirmektedir (Panasonic Sensör ISAC). CX-482-P stok kodunu ve ihtiyaç duyduğunuz ürün adedini paylaşarak güncel fiyat stok durumu ve teslimat koşulları hakkında bilgi alabilirsiniz.

Geniş konveyörlerde şeffaf nesne algılama uygulamanız bulunuyorsa sensör-reflektör mesafesini hedef malzemenin türünü ve PLC giriş yapısını belirterek teknik ürün seçimi desteği talep edebilirsiniz. Satın alma ve teklif taleplerinizi ISAC iletişim sayfası üzerinden iletebilirsiniz.

Panasonic CX-482-P PNP Reflektörlü Fotoelektrik Sensör Hakkında Sık Sorulan Sorular

Panasonic CX-482-P sensörünün maksimum algılama mesafesi nedir?

CX-482-P RF-230 reflektörle 2 metreye kadar algılama mesafesine sahiptir. Üreticinin belirttiği algılama aralığı 0 1–2 metredir.

CX-482-P reflektörü en az kaç santimetre uzağa yerleştirilmelidir?

Panasonic’in belirttiği reflektör montaj mesafesi 0 8–2 metredir. Buna göre reflektörün yerleşimi için alt sınır 80 cm’dir.

CX-482-P şeffaf plastik şişeleri algılayabilir mi?

Evet. CX-482-P şeffaf ve yarı saydam nesnelerin algılanmasına yönelik geliştirilmiştir. Gerçek algılama davranışı malzemenin optik özelliklerine ve sensör ayarına bağlıdır.

CX-482-P NPN mi PNP mi?

CX-482-P PNP açık kolektör transistör çıkışlıdır. Maksimum kaynak akımı 100 mA’dir.

Panasonic CX-482-P için reflektör ayrıca satın alınmalı mı?

Hayır. Modelin standart aksesuarları arasında bir adet RF-230 reflektör bulunur.

CX-482 ile CX-482-P arasında hangi fark vardır?

CX-482 NPN CX-482-P ise PNP açık kolektör çıkış kullanır. İki model aynı algılama mesafesi sınıfındadır ancak kontrol sistemine bağlantı polariteleri farklıdır.

CX-482-P sensörünün çıkış modu değiştirilebilir mi?

Evet. CX-482-P Light-ON veya Dark-ON çalışma modunda kullanılabilir.

Panasonic CX-482-P fiyatı ve sipariş koşulları nasıl öğrenilir?

CX-482-P için güncel fiyat stok ve tedarik bilgileri ISAC üzerinden talep edilebilir. Teklif talebinde ürün kodu ve sipariş adedi belirtilmelidir.

Modelin üretici tarafından yayımlanan teknik değerleri elektriksel özellikleri ve aksesuar bilgileri Panasonic CX-482-P resmi ürün sayfasında incelenebilir.

Sonuç: Panasonic CX-482-P ile Geniş Geçiş Alanlarında Şeffaf Nesne Kontrolü

Panasonic CX-482-P PNP reflektörlü şeffaf nesne algılama sensörü iki metreye kadar algılama kapasitesi ve 0 8–2 metrelik reflektör montaj aralığıyla geniş makine geçişlerinde kullanılabilecek bir çözümdür. Şeffaf malzemelerin oluşturduğu optik değişimi değerlendiren yapısı ayarlanabilir hassasiyeti ve PNP çıkışı sayesinde özellikle cam ve plastik ambalaj taşıma sistemlerinde nesne varlığının izlenmesine olanak tanır. Reflektör mesafesi ve kontrol sistemi bağlantısı doğru belirlendiğinde geniş optik hat gerektiren otomasyon uygulamalarında işlevsel bir seçenek sunar.
