Ürün Açıklaması

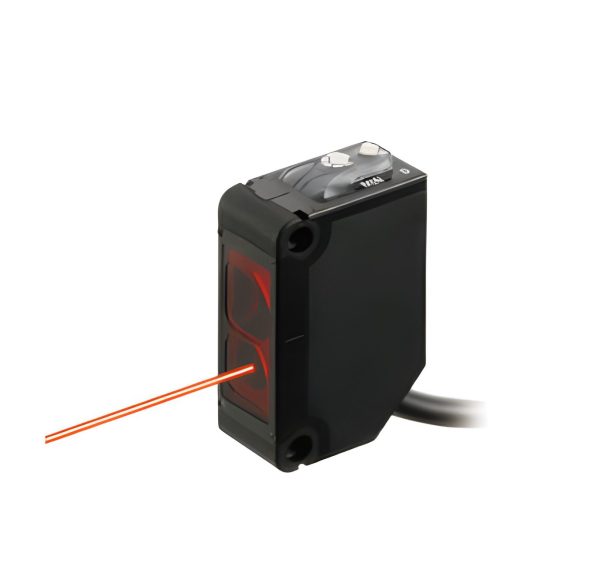

Panasonic CX-423-P-C5 Fotoelektrik Sensör

Panasonic CX-423-P-C5 CX-400 Ver.2 serisine ait dar görüş alanlı difüz reflektif çalışma prensibine sahip kompakt bir fotoelektrik sensördür. PNP açık kollektör transistör çıkışı kullanan model 70–300 mm algılama aralığında nesne varlığının temassız olarak belirlenmesi için tasarlanmıştır. Özellikle algılama alanının sınırlandırılmasının önemli olduğu makine ve otomasyon uygulamalarında dar görüş karakteristiği sensörün hedef nesneye daha kontrollü biçimde odaklanmasına yardımcı olur.

CX-423-P-C5 Dar Görüş Algılama Yapısı Ne Sağlar?

CX-423-P-C5 modelini standart difüz reflektif sensörlerden ayıran önemli özelliklerden biri dar görüş alanlı optik yapısıdır. Sensör hedef nesneden geri dönen ışığı değerlendirerek çalışır ve ayrı bir reflektör veya karşılıklı alıcı-verici kurulumu gerektirmez. Panasonic tarafından belirtilen algılama mesafesi beyaz ve parlak olmayan 200 × 200 mm referans hedef kullanıldığında 70–300 mm’dir.

Dar görüş alanı, küçük parçaların bulunduğu üretim hatları sensörün çevresinde farklı nesnelerin yer aldığı mekanik düzenekler ve algılama noktasının daha kontrollü tutulması gereken uygulamalarda önemli bir seçim kriteridir. Üretici verilerine göre minimum algılanabilir nesne Ø0 5 mm bakır tel seviyesine kadar belirtilmiştir. Bununla birlikte nesnenin malzemesi yüzey yapısı rengi ve optik özellikleri algılama performansını etkileyebileceğinden gerçek uygulamada test yapılması önemlidir.

Panasonic CX-423-P-C5 Teknik Özellikleri

PNP Çıkış ve 5 Metre Kablo Seçimi Neden Önemlidir?

CX-423-P-C5 PNP açık kollektör transistör çıkışına sahiptir. Bu nedenle sensör seçilirken bağlanacağı PLC dijital giriş modülü kontrol ünitesi veya diğer giriş devresinin PNP sensörlerle elektriksel olarak uyumlu olması kontrol edilmelidir. Maksimum 100 mA kaynak akımı sunan çıkışta kısa devre koruması da bulunmaktadır.

Model kodundaki C5 varyantı 5 metre kablolu yapıyı ifade eder. Bu özellik sensör ile kontrol panosu veya bağlantı noktası arasında standart kısa kablonun yetersiz kaldığı makine tasarımlarında avantaj sağlayabilir. Üretici uygun kesitte kablo kullanılması koşuluyla toplam kablo uzunluğunun 100 metreye kadar uzatılabileceğini belirtmektedir. Ancak uzun kablo güzergâhlarında elektriksel gürültü kablo yönlendirmesi ve tesisat koşulları ayrıca değerlendirilmelidir.

CX-423-P-C5 Hangi Uygulamalar İçin Değerlendirilebilir?

Bu fotoelektrik sensör 70–300 mm çalışma bölgesi ve dar görüş karakteristiği nedeniyle hedef nesnenin belirli bir noktadan algılanmasının gerektiği endüstriyel otomasyon uygulamalarında değerlendirilebilir. Konveyör üzerindeki küçük parçaların varlık kontrolü makine içerisinde parça pozisyonunun doğrulanması besleme mekanizmalarında ürün kontrolü ve paketleme sistemlerindeki nesne algılama işlemleri buna örnek gösterilebilir.

1 ms veya daha kısa tepki süresi hareketli nesnelerin bulunduğu otomasyon süreçleri açısından önemli bir teknik parametredir. IP67 koruma sınıfı ise sensörün endüstriyel ortam koşullarına karşı dayanımını destekler. Bununla birlikte IP67 sınıfı uygulamadaki kimyasallara veya tüm çevresel etkilere koşulsuz dayanıklılık anlamına gelmediğinden montaj ortamının ayrıca değerlendirilmesi gerekir.

CX-423-P-C5 Seçerken Kontrol Edilmesi Gereken Noktalar

Panasonic CX-423-P-C5 seçiminde yalnızca algılama mesafesine göre karar verilmemelidir. Sensörün elektriksel ve optik özelliklerinin uygulamanın gerçek koşullarıyla birlikte değerlendirilmesi daha güvenilir bir seçim sağlar.

• Hedef nesnenin sensörden 70–300 mm çalışma bölgesinde bulunup bulunmadığı kontrol edilmelidir.
• PLC veya kontrol cihazının PNP sensör çıkışıyla uyumluluğu doğrulanmalıdır.
• Nesnenin boyutu yüzeyi rengi saydamlığı ve sensöre göre hareket yönü dikkate alınmalıdır.
• Dar görüş alanının makinedeki hedef konumlandırmaya uygun olup olmadığı değerlendirilmelidir.
• 5 metre hazır kablonun makine yerleşimi açısından uygunluğu kontrol edilmelidir.
• Çalışma sıcaklığı ve IP67 koruma seviyesinin tesis koşullarını karşılayıp karşılamadığı belirlenmelidir.

Difüz reflektif algılamada hedef nesnenin optik özellikleri algılama mesafesini etkileyebileceğinden katalog değerinin doğrudan her nesne için aynı sonucu vereceği varsayılmamalıdır. Kritik uygulamalarda gerçek hedef nesneyle çalışma testi yapılması doğru yaklaşım olacaktır.

Panasonic CX-423-P-C5 Tedarik ve Teknik Ürün Seçimi

Panasonic CX-423-P-C5 için fiyat güncel stok durumu tedarik süresi ve proje bazlı teknik uygunluk bilgileri ISAC üzerinden değerlendirilebilir. Fotoelektrik sensör seçiminde çıkış tipi veya algılama prensibinin yanlış belirlenmesi sistem entegrasyonunda ek maliyet oluşturabileceğinden sipariş öncesinde uygulama koşullarının kontrol edilmesi önemlidir.

Benzer algılama çözümlerini incelemek için Panasonic fotoelektrik sensör modelleri kategorisini kullanabilirsiniz. Algılama yöntemleri arasındaki farkları değerlendirmek için fotoelektrik sensör seçimi içeriği de ürün karşılaştırma sürecini destekleyebilir.

CX-423-P-C5 için teknik değerlendirme veya teklif talebinde bulunurken stok koduyla birlikte hedef nesnenin yapısı yaklaşık algılama mesafesi kullanılacak PLC veya kontrol sistemi ve montaj koşullarını ISAC ile paylaşmanız uygun ürün seçiminin daha hızlı değerlendirilmesini sağlar.

Sık Sorulan Sorular

Panasonic CX-423-P-C5 nasıl bir sensördür?

CX-423-P-C5 dar görüş alanına sahip difüz reflektif bir Panasonic fotoelektrik sensördür. CX-400 Ver.2 serisinde yer alır ve hedef nesneden geri yansıyan ışığı kullanarak algılama gerçekleştirir.

CX-423-P-C5 algılama mesafesi nedir?

Panasonic tarafından belirtilen algılama aralığı 70–300 mm’dir. Bu değer beyaz parlak olmayan standart referans hedef için tanımlandığından gerçek nesnelerde algılama performansı farklılık gösterebilir.

CX-423-P-C5 PNP mi NPN mi?

CX-423-P-C5 PNP açık kollektör transistör çıkışlıdır. Bağlantı yapılacak PLC veya kontrol cihazının giriş yapısının PNP sensörlerle uyumlu olması gerekir.

CX-423-P-C5 kablo uzunluğu kaç metredir?

CX-423-P-C5 modelinde 5 metre uzunluğunda 0 2 mm² kesitli üç damarlı kablo bulunur. Üreticinin belirttiği uygun kablo koşulları sağlandığında toplam bağlantı uzunluğu 100 metreye kadar uzatılabilir.

CX-423-P-C5 Light-ON ve Dark-ON destekliyor mu?

Evet. Sensörün çıkış çalışma modu Light-ON veya Dark-ON olarak seçilebilir. Kullanılacak mod makinenin kontrol mantığı ve algılama senaryosuna göre belirlenmelidir.

CX-423-P-C5 küçük nesneleri algılayabilir mi?

Üretici teknik verilerinde minimum algılanabilir nesne Ø0 5 mm bakır tel olarak belirtilmektedir. Gerçek algılama başarısı hedefin malzemesi yüzeyi konumu ve ortam koşullarına bağlı olduğundan uygulama testi yapılmalıdır.

CX-423-P-C5 koruma sınıfı nedir?

CX-423-P-C5 IEC standardına göre IP67 koruma sınıfına sahiptir. Sensörün kullanılacağı ortamda sıcaklık nem kimyasal etki ve mekanik koşullar ayrıca değerlendirilmelidir.

Panasonic CX-423-P-C5 fiyat ve stok bilgisi nasıl alınır?

CX-423-P-C5 güncel fiyat stok tedarik ve proje desteği bilgileri için ISAC ile iletişime geçilebilir. Teklif talebinde stok kodunun ve uygulama bilgilerinin paylaşılması teknik değerlendirmeyi kolaylaştırır.

“`
