Ürün Açıklaması

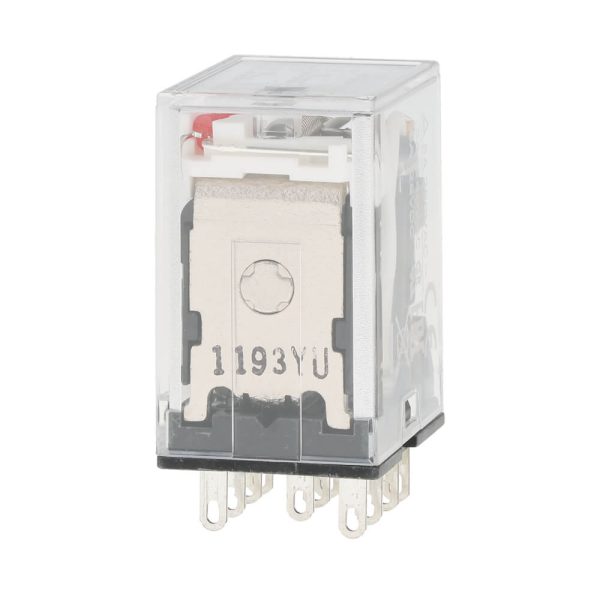

Omron MY3N 110/120VAC Minyatür Güç Rölesi

Omron MY3N 110/120VAC minyatür güç rölesi AC kontrol devrelerinde kullanılan 3PDT kontak yapısına sahip soketli montaja uygun bir genel amaçlı röledir. Endüstriyel otomasyon panolarında sinyal aktarımı yardımcı devre kontrolü kumanda devresi çoğaltma ve ara röle uygulamaları için tercih edilir.

110/120 VAC bobin gerilimiyle çalışan bu model özellikle Amerika standartlarına yakın kontrol gerilimlerinin kullanıldığı makine ve pano sistemlerinde öne çıkar. Plug-in terminal yapısı rölenin uygun soket üzerine kolayca takılmasını sağlar. Bu sayede bakım sırasında kablo sökme ihtiyacı azalır ve duruş süreleri minimuma iner.

Temel Teknik Özellikler

Omron MY3N 110/120VAC minyatür güç rölesi 110 VAC ve 120 VAC bobin gerilimlerinde 50/60 Hz çalışma frekansına uygundur. Bobin akımı 110 VAC 50 Hz’de yaklaşık 9.9 mA 110 VAC 60 Hz’de yaklaşık 8.4 mA 120 VAC 50 Hz’de yaklaşık 10.8 mA ve 120 VAC 60 Hz’de yaklaşık 9.2 mA olarak belirtilir. Bobin direnci 4430 ohm seviyesindedir.

Kontak formu 3PDT’dir. Bu yapı üç ayrı değiştirici kontağın tek röle üzerinden kontrol edilmesine olanak tanır. Kontak malzemesi gümüştür. Rezistif yüklerde 220 VAC 5 A ve 24 VDC 5 A değerleriyle çalışabilir. Endüktif yüklerde ise 220 VAC 2 A ve 24 VDC 2 A sınırları dikkate alınmalıdır.

LED ve Mekanik Gösterge Kullanımı

Bu modelde LED çalışma göstergesi bulunur. LED indikatör bobin enerjilendiğinde görsel durum bilgisi verir. Özellikle yoğun pano yapılarında hangi rölenin aktif olduğunu hızlıca görmek bakım açısından büyük avantajdır. Şeffaf gövde tasarımı da rölenin fiziksel durumunu takip etmeyi kolaylaştırır.

Nerelerde Kullanılır?

Omron MY3N 110/120VAC minyatür güç rölesi, makine otomasyonu proses kontrol panoları HVAC sistemleri yardımcı kontaktör devreleri sinyal izolasyonu alarm devreleri ve kumanda panolarında kullanılabilir. Üç kontaklı yapısı tek bir bobinle birden fazla devrenin kontrol edilmesi gereken uygulamalarda pratik çözüm sağlar.

Bu röle özellikle standart pano mimarilerinde güvenilirlik kolay değişim ve net devre takibi isteyen teknik ekipler için uygundur. Soketli kullanım yedek parça yönetimini de kolaylaştırır.

Doğru Ürün Seçimi İçin Notlar

Bu ürün seçilirken bobin gerilimi kontak yükü yük tipi ve montaj soketi birlikte değerlendirilmelidir. 110/120 VAC bobinli bir model olduğu için DC kontrol devrelerinde kullanılmamalıdır. Endüktif yüklerde kontak ömrünü korumak için uygun bastırma elemanları ve koruma devreleri tercih edilebilir.

Omron endüstriyel ürün ailesiyle ilgili daha fazla teknik bilgi için Omron sensör çözümleri sayfasını ziyaret edebilirsiniz.

Sıkça Sorulan Sorular

Omron MY3N 110/120VAC ne işe yarar?

AC kontrol gerilimiyle çalışan sistemlerde sinyal anahtarlama yardımcı devre kontrolü ve pano içi ara röle görevi için kullanılır.

Bu modelin kontak yapısı nasıldır?

3PDT kontak yapısına sahiptir. Yani üç ayrı değiştirici kontak tek bobin üzerinden aynı anda kontrol edilebilir.

DC sistemlerde kullanılabilir mi?

Bobin tarafı AC gerilime göre tasarlandığı için DC bobin beslemesiyle kullanılmamalıdır. DC uygulamalar için MY3N 12VDC 24VDC veya 100/110VDC gibi modeller değerlendirilmelidir.

LED gösterge neden önemlidir?

LED gösterge rölenin enerjili olup olmadığını hızlıca anlamayı sağlar. Bu durum bakım test ve arıza analizlerinde ciddi zaman kazandırır.

Hangi soketle kullanılır?

MY3N serisi genellikle 11 pinli Omron soketlerle kullanılır. PYF11A gibi soketler pano montajında yaygın tercih edilen seçenekler arasındadır.
